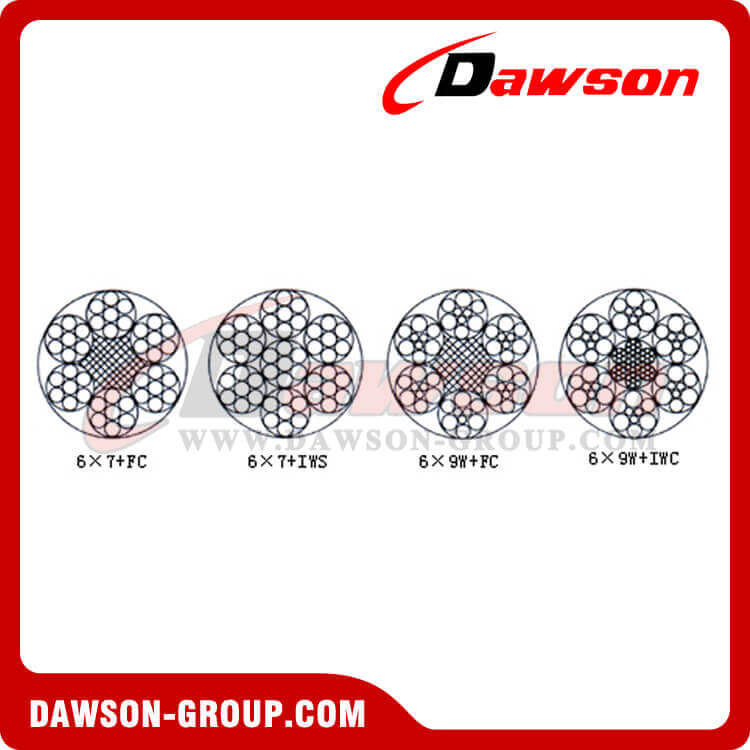

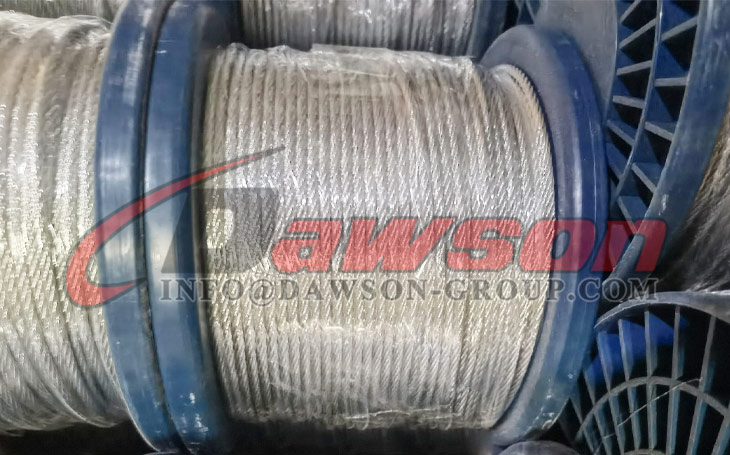

Construcción de cable de acero (6×7+FC)

Construcción de cable de acero (6×7+FC)
- Dawson Group Ltd. - Fabricante, proveedor y fábrica de China

Diámetro nominal	Peso aproximado			Resistencia nominal a la tracción de la cuerda (MPA)
				1570		1670		1770		1870		1960
				Carga mínima de rotura de la cuerda
D	NF	SF	IWR/IWS	FC	IWR/IWS	FC	IWR/IWS	FC	IWR/IWS	FC	IWR/IWS	FC	IWR/IWS
milímetros	kilogramos/100m			(KN)
2	1.40	1.38	1.55	2.08	2.25	2.22	2.4	2.35	2.54	2.48	2.69	2.6	2.81
3	3.16	3.10	3.48	4.69	5.07	4.99	5.4	5.29	5.72	5.59	6.04	5.86	6.33
4	5.62	5.50	6.19	8.34	9.02	8.87	9.59	9.4	10.2	9.93	10.7	10.4	11.3
5	8.78	8.60	9.68	13	14.1	13.9	15	14.7	15.9	15.5	16.8	16.3	17.6
6	12.6	12.4	13.9	18.8	20.3	20	21.6	21.2	22.9	22.4	24.2	23.4	25.3
7	17.2	16.9	19	25.5	27.6	27.2	29.4	28.8	31.1	30.4	32.9	31.9	34.5
8	22.5	22.0	24.8	33.4	36.1	35.5	38.4	37.6	40.7	39.7	43	41.7	45
9	28.4	27.9	31.3	42.2	45.7	44.9	48.6	47.6	51.5	50.3	54.4	52.7	57
10	35.1	34.4	38.7	52.1	56.4	55.4	60	58.8	63.5	62.1	67.1	65.1	70.4
11	42.5	41.6	46.8	63.1	68.2	67.1	72.5	71.1	76.9	75.1	81.2	78.7	85.1
12	50.5	49.5	55.7	75.1	81.2	79.8	86.3	84.6	91.5	89.4	96.7	93.7	101
13	59.3	58.1	65.4	88.1	95.3	93.7	101	99.3	107	105	113	110	119
14	68.8	67.4	75.9	102	110	109	118	115	125	122	132	128	138
16	89.9	88.1	99.1	133	144	142	153	150	163	159	172	167	180
17	101	99.4	112	151	163	160	173	170	184	179	194	188	203
18	114	112	125	169	183	180	194	190	206	201	218	211	228
20	140	138	155	209	225	222	240	235	254	248	269	260	281
22	170	167	187	252	273	268	290	284	308	300	325	315	341
24	202	198	223	300	325	319	345	338	366	358	387	375	405
26	237	233	262	352	381	375	405	397	430	420	454	440	476
28	275	270	303	409	442	435	470	461	498	487	526	510	552
30	316	310	348	469	507	499	540	529	572	559	604	586	633
32	359	352	396	534	577	568	614	602	651	636	687	666	721
34	406	398	447	603	652	641	693	679	735	718	776	752	813
36	455	446	502	676	730	719	777	762	824	805	870	843	912
38	507	497	559	753	814	801	866	849	918	896	969	940	1020
40	562	550	619	834	902	887	959	940	1020	993	1070	1040	1130
42	619	607	683	919	994	978	1060	1040	1120	1100	1180	1150	1240
44	680	666	749	1010	1090	1070	1160	1140	1230	1200	1300	1260	1360
46	743	728	819	1100	1190	1170	1270	1240	1340	1310	1420	1380	1490
48	809	793	892	1200	1300	1280	1380	1350	1460	1430	1550	1500	1620
50	878	860	968	1300	1410	1390	1500	1470	1590	1550	1680	1630	1760



Enganches

1. Vertical- El accesorio vertical o recto consiste simplemente en utilizar una eslinga para conectar un gancho de elevación u otro dispositivo a una carga.Se puede utilizar la carga nominal total de la eslinga, pero nunca excederla.Se debe utilizar un eslogan en dicho elevador para evitar la rotación, que puede dañar la eslinga.Una eslinga de cable con un empalme metido a mano puede soltarse y fallar si se permite que la eslinga gire.

2. Gargantilla- Las configuraciones de enganche tipo gargantilla reducen la capacidad nominal de una eslinga entre un 20 y un 25 por ciento.Si una carga cuelga libremente, el ángulo normal del estrangulador es de aproximadamente 135°.Cuando el ángulo del estrangulador es inferior a 120°, se debe realizar un ajuste en la capacidad nominal del estrangulador (consulte la ilustración a continuación).Se debe tener sumo cuidado para determinar el ángel de estrangulamiento con la mayor precisión posible.Como se indica en la siguiente tabla, la disminución de la capacidad nominal es dramática.



   Enganche de gargantilla

AJUSTE DE CAPACIDAD NOMINAL

Ahogo  Cuerda IWRC y núcleo de fibra

Ángulo       Por ciento de

(Grados)    Capacidad nominal de gargantilla

Más de 120        100

  90-120          87

  60-89            74

  30-59            62

hasta 29         49

Ajuste de ángulo

Ajuste de capacidad nominal para eslingas en enganche tipo estrangulador cuando el ángulo es inferior a 120°.Los ángulos de estrangulamiento superiores a 135° son inestables y no deben usarse.


3. Cesta- La cesta enganchada distribuye una carga equitativamente entre las dos patas de una eslinga, dentro de las limitaciones impuestas por los ángulos en los que las patas se fijan a la carga (consulte la discusión sobre los ángulos de la eslinga).

Enganche de cesta

AJUSTE DE CAPACIDAD

    Ángulo                      Porcentaje de una sola pierna

(Grados)                          Capacidad

       90                                      200

       60                                      170

       45                                      140

       30                                      100

Ángulo

Un enganche de canasta tiene el doble de capacidad que una pata de eslinga sólo si las patas de la eslinga son verticales, y sólo si la relación D/d es 25:1 y es vertical.D/d>25:1 según ANSI B30.9.

ADVERTENCIA: No utilice ni permita el uso de los productos de este catálogo, a menos que el usuario haya leído y comprendido las instrucciones y advertencias aplicables del producto.Información disponible bajo petición.

relevando

Acelerar las conexiones para cargar aumenta la carga en las conexiones que se ajustan hasta dos veces.

No reeves.



Eslingas de patas triples y cuádruples

Las eslingas de tres patas tienen un 50 % más de capacidad que las de dos patas solo si el centro de gravedad está en el centro de los puntos de conexión y las patas están ajustadas correctamente (parte igual de la carga).

Las eslingas de cuatro patas ofrecen una mayor estabilidad pero no proporcionan una mayor capacidad de elevación.

Centro de gravedad (COG)

La ubicación del centro de gravedad con respecto a los puntos de recogida es una consideración importante.

Carga de COG y eslinga

Al levantar verticalmente, la carga se compartirá equitativamente si el centro de gravedad está igualmente espaciado entre los puntos de recogida, como en la primera ilustración de la derecha.Si el peso de la carga es de 10,000 lbs, entonces cada eslinga tendrá una carga de 5,000 lbs.y cada grillete y cáncamo también tendrá una carga de 5,000 lbs.

Cuando el centro de gravedad no está igualmente espaciado entre los puntos de recogida, como en la segunda ilustración, las eslingas y los accesorios no transportarán una parte igual de la carga.La eslinga conectada al punto de recogida más cercano al centro de gravedad transportará la mayor parte de la carga.La eslinga 2 es la más cercana al COG.Tendrá la mayor parte de carga.

Eslinga 2 = 10.000 × 8 /（8+2）= 8.000

Eslinga 1 = 10 000 × 2 /（8+2）= 2000

ADVERTENCIA: No utilice ni permita el uso de los productos del catálogo, a menos que el usuario haya leído y comprendido las instrucciones y advertencias aplicables del producto.Información disponible bajo petición.

Ángulo de cabestrillo

El ángulo de la eslinga (también llamado ángulo de carga) es el ángulo medido entre un plano horizontal y la pata o el cuerpo de la eslinga.Este ángulo es muy importante y puede tener un efecto dramático en la capacidad nominal de la eslinga (vea la ilustración a continuación).Como se ilustra a la derecha, cuando este ángulo disminuye, aumenta la carga en cada pierna.Este principio se aplica ya sea que se use una eslinga para tirar en ángulo, en un enganche de canasta o para eslingas de puente de múltiples patas.No se utilizarán ángulos de eslinga inferiores a 30°.

Ángulos y carga

Ángulos y estrés

¿Cómo se llevan dos baldes de agua?Estas ilustraciones tipifican las tensiones impuestas a las eslingas cuando las patas están unidas a la carga en varios ángulos.

             Factor de ángulo de carga

Ángulo de cabestrillo                   Ángulo de carga

Grados(A°)                 Factor =L/H

   90                              1.00

   60                             1.155

   50                             1.305

   45                             1.414

   30                             2.00

 CARGA EN CADA PATA DE LA ESLINGA =

(Carga/2)×FACTOR DE ÁNGULO DE CARGA

ANSI B30.9 recomienda no utilizar un ángulo de eslinga horizontal inferior a 30°.



Etiquetas calientes: cable de acero de alta calidad, cuerda de alambre de acero fábrica de China, exportador de cable de acero de China, Al por mayor cuerda de alambre de acero,  cable de acero en stock, cuerda de alambre de acero marcas dawson, fabricante de China de cable de acero, proveedor de cable de alambre de China,  Cable de acero 6×7+FC, Hilo de acero 6×7+IWS, Cable de acero 6×9W+FC

Cable de acero
Construcción de cable de acero para elevador (8×19S+FC)	Construcción de cable de alambre con contacto de línea (8×25Fi+FC)
Construcción de cable de alambre con contacto lineal (6×24S+7FC)	Construcción de cable de alambre en contacto con línea (6×25Fi+FC)
Construcción de cable de alambre con contacto lineal (6×19S+FC)	Construcción de cable de acero (8×61+FC)
Construcción de cable de acero (6×61+FC)	Construcción de cable de acero (6×24+7FC)
Construcción de cable de acero (6×15+FC)	Construcción de cable de acero (6×12+7FC)
Construcción de cable de acero (6×37+FC)	Construcción de cable de acero (6×19+FC)
Construcción de cable de acero (6×7+FC)	Construcción de filamentos de acero:(1×7)

Máquina de prueba de rotura de cables metálicos:

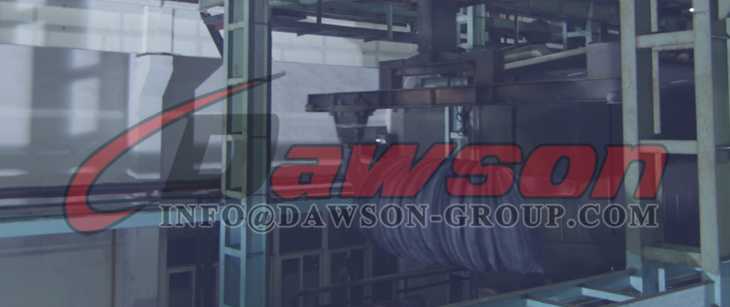

Aplicación del cable de acero:

Descarga del catálogo de cables de acero:

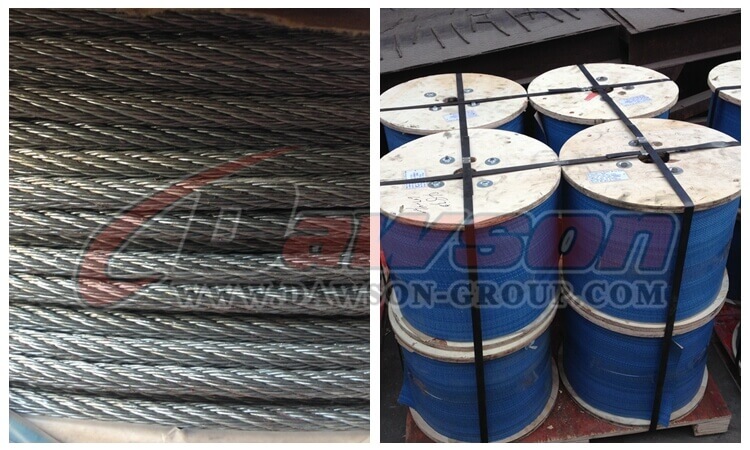

Muestra de fábrica y paquete:
