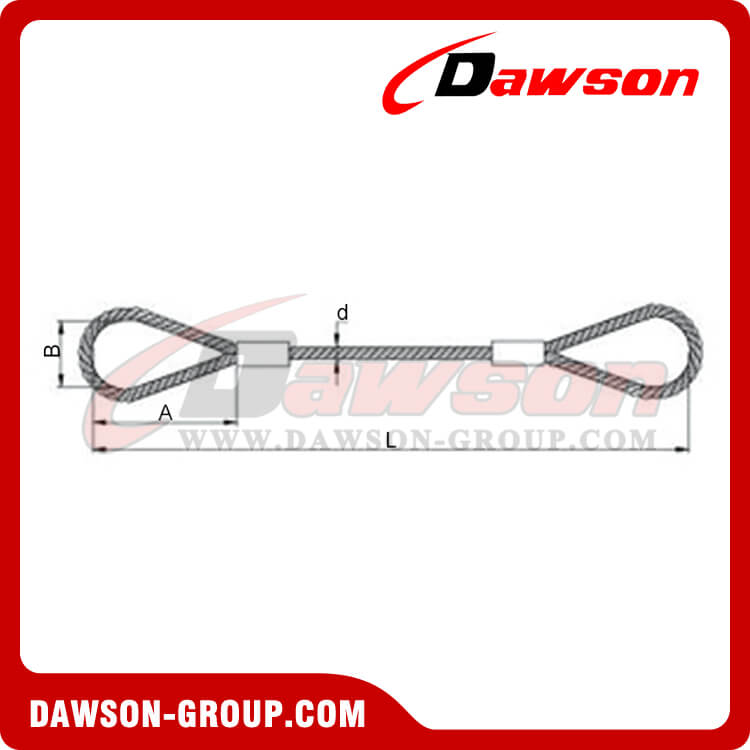

Eslingas de ojos suaves estampadas

Diámetro de la cuerda.   re(mm)	Dimensiones del bucle suave (mm)		MBL (t)	Límite de carga de trabajo (t)
	A	B		n=5	n=6
5	130	65	1.25	0.25	0.20
6	150	75	1.80	0.36	0.30
7	150	75	2.46	0.50	0.40
8	200	100	3.21	0.60	0.50
9	200	100	4.07	0.80	0.70
10	200	100	5.03	1.00	0.80
11	230	115	6.08	1.20	1.00
12	230	115	7.23	1.50	1.20
13	230	115	8.49	1.70	1.40
14	250	125	9.85	2.00	1.60
16	300	150	12.85	2.60	2.10
18	300	150	16.32	3.30	2.70
20	350	175	20.09	4.00	3.40
22	350	175	24.27	4.90	4.10
24	450	225	28.96	5.80	4.80
26	450	225	33.96	6.80	5.70
28	500	250	39.36	7.90	6.60
30	500	250	45.17	9.00	7.50
32	550	275	51.39	10.30	8.60
34	600	300	58.12	11.60	9.70
36	600	300	65.06	13.00	10.80
38	600	300	72.50	14.50	12.10
40	700	350	80.35	16.10	13.40
42	800	400	88.61	17.70	14.80
44	800	400	97.28	19.50	16.20
46	900	450	106.05	21.20	17.70
48	900	450	116.25	23.30	19.40
50	1000	500	125.43	25.10	21.00
52	1000	500	135.62	27.10	22.70

54	1000	500	146.84	29.40	24.50
56	1000	500	157.04	31.40	26.20
58	1200	600	169.27	33.90	28.20
60	1200	600	180.49	36.10	30.10
62	1200	600	185.59	37.10	31.00
64	1300	650	197.82	40.00	33.00
66	1300	650	210.06	42.00	35.00
68	1400	700	223.32	44.70	37.20
70	1400	700	236.57	47.30	39.40
72	1400	700	249.93	50.00	41.60
74	1500	750	260.140	52.80	44.00
76	1500	750	278.38	55.70	46.40
78	1600	800	293.68	58.70	49.00
80	1600	800	307.95	61.10	51.30
82	1600	800	324.27	64.90	54.00
84	1700	850	339.57	67.90	56.60
86	1700	850	356.90	71.40	59.50
88	1800	900	373.22	74.60	62.20
90	1800	900	390.55	78.10	65.10
92	1800	900	407.89	81.60	68.00
94	1900	950	426.24	85.30	71.00
96	1900	950	444.60	88.90	74.10
98	2000	1000	462.95	92.60	77.20
100	2000	1000	482.33	96.50	80.40
102	2000	1000	501.10	100.40	83.60
104	2100	1050	521.07	104.20	86.90
106	2100	1050	541.47	108.30	90.30
108	2200	1100	561.86	112.40	93.60
110	2200	1100	583.28	116.70	97.20

      Aplicación de eslinga de cable

Enganches

1. Vertical- El accesorio vertical o recto consiste simplemente en utilizar una eslinga para conectar un gancho de elevación u otro dispositivo a una carga.Se puede utilizar la carga nominal total de la eslinga, pero nunca excederla.Se debe utilizar un eslogan en dicho elevador para evitar la rotación, que puede dañar la eslinga.Una eslinga de cable con un empalme metido a mano puede soltarse y fallar si se permite que la eslinga gire.

2. Gargantilla- Las configuraciones de enganche tipo gargantilla reducen la capacidad nominal de una eslinga entre un 20 y un 25 por ciento.Si una carga cuelga libremente, el ángulo normal del estrangulador es de aproximadamente 135°.Cuando el ángulo del estrangulador es inferior a 120°, se debe realizar un ajuste en la capacidad nominal del estrangulador (consulte la ilustración a continuación).Se debe tener sumo cuidado para determinar el ángel de estrangulamiento con la mayor precisión posible.Como se indica en la siguiente tabla, la disminución de la capacidad nominal es dramática.



   Enganche de gargantilla

AJUSTE DE CAPACIDAD NOMINAL

Ahogo  Cuerda IWRC y núcleo de fibra

Ángulo       Por ciento de

(Grados)    Capacidad nominal de gargantilla

Más de 120        100

  90-120          87

  60-89            74

  30-59            62

hasta 29         49



Ajuste de ángulo

Ajuste de capacidad nominal para eslingas en enganche tipo estrangulador cuando el ángulo es inferior a 120°.Los ángulos de estrangulamiento superiores a 135° son inestables y no deben utilizarse.


3. Cesta- La cesta enganchada distribuye una carga equitativamente entre las dos patas de una eslinga, dentro de las limitaciones impuestas por los ángulos en los que las patas están fijadas a la carga (consulte la discusión sobre los ángulos de la eslinga).

Enganche de cesta

AJUSTE DE CAPACIDAD

    Ángulo                      Porcentaje de una sola pierna

(Grados)                          Capacidad

       90                                      200

       60                                      170

       45                                      140

       30                                      100



Ángulo

Un enganche de canasta tiene el doble de capacidad que una pata de eslinga sólo si las patas de la eslinga son verticales, y sólo si la relación D/d es 25:1 y es vertical.D/d>25:1 según ANSI B30.9.

ADVERTENCIA: No utilice ni permita el uso de los productos de este catálogo, a menos que el usuario haya leído y comprendido las instrucciones y advertencias aplicables del producto.Información disponible bajo petición.

relevando

Acelerar las conexiones para cargar aumenta la carga en las conexiones que se ajustan hasta dos veces.

No reeves.

Eslingas de patas triples y cuádruples

Las eslingas de tres patas tienen un 50 % más de capacidad que las de dos patas solo si el centro de gravedad está en el centro de los puntos de conexión y las patas están ajustadas correctamente (parte igual de la carga).

Las eslingas de cuatro patas ofrecen una mayor estabilidad pero no proporcionan una mayor capacidad de elevación.

Centro de gravedad (COG)

La ubicación del centro de gravedad con respecto a los puntos de recogida es una consideración importante.

Carga de COG y eslinga

Al levantar verticalmente, la carga se compartirá equitativamente si el centro de gravedad está igualmente espaciado entre los puntos de recogida, como en la primera ilustración de la derecha.Si el peso de la carga es de 10,000 lbs, entonces cada eslinga tendrá una carga de 5,000 lbs.y cada grillete y cáncamo también tendrá una carga de 5,000 lbs.

Cuando el centro de gravedad no está igualmente espaciado entre los puntos de recogida, como en la segunda ilustración, las eslingas y los accesorios no transportarán una parte igual de la carga.La eslinga conectada al punto de recogida más cercano al centro de gravedad transportará la mayor parte de la carga.La eslinga 2 es la más cercana al COG.Tendrá la mayor parte de carga.

Cabestrillo 2 = 10.000 × 8 /（8+2）= 8.000

Eslinga 1 = 10 000 × 2 /（8+2）= 2000

ADVERTENCIA: No utilice ni permita el uso de los productos del catálogo, a menos que el usuario haya leído y comprendido las instrucciones y advertencias aplicables del producto.Información disponible bajo petición.

Ángulo de cabestrillo

El ángulo de la eslinga (también llamado ángulo de carga) es el ángulo medido entre un plano horizontal y la pata o el cuerpo de la eslinga.Este ángulo es muy importante y puede tener un efecto dramático en la capacidad nominal de la eslinga (vea la ilustración a continuación).Como se ilustra a la derecha, cuando este ángulo disminuye, aumenta la carga en cada pierna.Este principio se aplica ya sea que se use una eslinga para tirar en ángulo, en un enganche de canasta o para eslingas de puente de múltiples patas.No se utilizarán ángulos de eslinga inferiores a 30°.

Ángulos y carga

Ángulos y estrés

¿Cómo se llevan dos baldes de agua?Estas ilustraciones tipifican las tensiones impuestas a las eslingas cuando las patas están unidas a la carga en varios ángulos.

             Factor de ángulo de carga

Ángulo de cabestrillo                   Ángulo de carga

Grados(A°)                 Factor =L/H

   90                              1.00

   60                             1.155

   50                             1.305

   45                             1.414

   30                             2.00

 CARGA EN CADA PATA DE LA ESLINGA =

(Carga/2)×FACTOR DE ÁNGULO DE CARGA

ANSI B30.9 recomienda no utilizar un ángulo de eslinga horizontal inferior a 30°.
