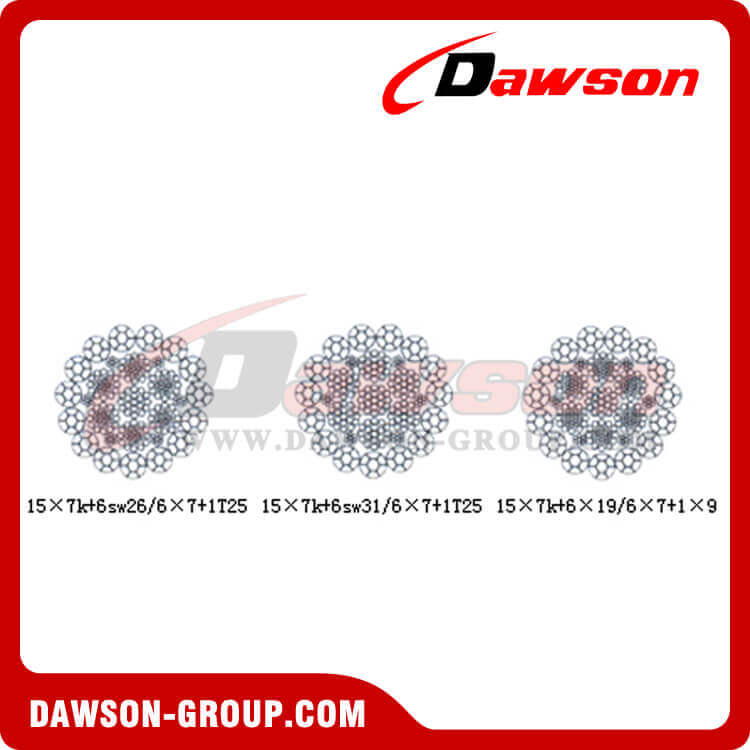

Construcción de cable de alambre de filamentos de compactación (15×7K+6SW26/6×7+1T25)

Diámetro nominal (mm)	Peso aproximado (kg/100 m)	Resistencia a la tracción nominal del cable (N/mm2)
		1670	1770	1870	1960	2160
		Carga mínima de rotura de la cuerda (KN) Min B/L
10	49	78	83	87	92	99
11	59	95	101	107	112	120
12	70	112	119	125	132	142
13	82	133	141	149	156	168
14	95	152	162	171	180	194
15	109	175	186	196	206	222
16	124	202	214	226	237	256
17	141	226	240	253	266	287
18	158	254	270	285	299	323
19	176	283	300	316	332	358
20	195	315	334	352	370	398
21	215	347	368	388	408	442
22	235	382	405	427	448	485
23	258	417	4442	467	489	528
24	281	453	481	508	533	573
25	304	490	520	549	569	611
26	330	532	564	595	616	661
27	355	562	596	629	662	711
28	382	615	652	690	725	778
29	410	652	692	731	769	825
30	438	698	740	781	822	883
31	468	741	786	830	874	938
32	499	796	844	891	937	1006

  Aplicación de eslinga de cable

Enganches

1. Vertical- El accesorio vertical o recto consiste simplemente en utilizar una eslinga para conectar un gancho de elevación u otro dispositivo a una carga.Se puede utilizar la carga nominal total de la eslinga, pero nunca excederla.Se debe utilizar un eslogan en dicho elevador para evitar la rotación, que puede dañar la eslinga.Una eslinga de cable con un empalme metido a mano puede soltarse y fallar si se permite que la eslinga gire.

2. Gargantilla- Las configuraciones de enganche tipo gargantilla reducen la capacidad nominal de una eslinga entre un 20 y un 25 por ciento.Si una carga cuelga libremente, el ángulo normal del estrangulador es de aproximadamente 135°.Cuando el ángulo del estrangulador es inferior a 120°, se debe realizar un ajuste en la capacidad nominal del estrangulador (consulte la ilustración a continuación).Se debe tener sumo cuidado para determinar el ángel de estrangulamiento con la mayor precisión posible.Como se indica en la siguiente tabla, la disminución de la capacidad nominal es dramática.



   Enganche de gargantilla

AJUSTE DE CAPACIDAD NOMINAL

Ahogo  Cuerda IWRC y núcleo de fibra

Ángulo       Por ciento de

(Grados)    Capacidad nominal de gargantilla

Más de 120        100

  90-120          87

  60-89            74

  30-59            62

hasta 29         49



Ajuste de ángulo

Ajuste de capacidad nominal para eslingas en enganche tipo estrangulador cuando el ángulo es inferior a 120°.Los ángulos de estrangulamiento superiores a 135° son inestables y no deben usarse.


3. Cesta- La cesta enganchada distribuye una carga equitativamente entre las dos patas de una eslinga, dentro de las limitaciones impuestas por los ángulos en los que las patas se fijan a la carga (consulte la discusión sobre los ángulos de la eslinga).

Enganche de cesta

AJUSTE DE CAPACIDAD

    Ángulo                      Porcentaje de una sola pierna

(Grados)                          Capacidad

       90                                      200

       60                                      170

       45                                      140

       30                                      100



Ángulo

Un enganche de canasta tiene el doble de capacidad que una pata de eslinga sólo si las patas de la eslinga son verticales, y sólo si la relación D/d es 25:1 y es vertical.D/d>25:1 según ANSI B30.9.

ADVERTENCIA: No utilice ni permita el uso de los productos de este catálogo, a menos que el usuario haya leído y comprendido las instrucciones y advertencias aplicables del producto.Información disponible bajo petición.

relevando

Acelerar las conexiones para cargar aumenta la carga en las conexiones que se ajustan hasta dos veces.

No reeves.

Eslingas de patas triples y cuádruples

Las eslingas de tres patas tienen un 50 % más de capacidad que las de dos patas solo si el centro de gravedad está en el centro de los puntos de conexión y las patas están ajustadas correctamente (parte igual de la carga).

Las eslingas de cuatro patas ofrecen una mayor estabilidad pero no proporcionan una mayor capacidad de elevación.

Centro de gravedad (COG)

La ubicación del centro de gravedad con respecto a los puntos de recogida es una consideración importante.

Carga de COG y eslinga

Al levantar verticalmente, la carga se compartirá equitativamente si el centro de gravedad está igualmente espaciado entre los puntos de recogida, como en la primera ilustración de la derecha.Si el peso de la carga es de 10,000 lbs, entonces cada eslinga tendrá una carga de 5,000 lbs.y cada grillete y cáncamo también tendrá una carga de 5,000 lbs.

Cuando el centro de gravedad no está igualmente espaciado entre los puntos de recogida, como en la segunda ilustración, las eslingas y los accesorios no transportarán una parte igual de la carga.La eslinga conectada al punto de recogida más cercano al centro de gravedad transportará la mayor parte de la carga.La eslinga 2 es la más cercana al COG.Tendrá la mayor parte de carga.

Eslinga 2 = 10.000 × 8 /（8+2）= 8.000

Eslinga 1 = 10 000 × 2 /（8+2）= 2000

ADVERTENCIA: No utilice ni permita el uso de los productos del catálogo, a menos que el usuario haya leído y comprendido las instrucciones y advertencias aplicables del producto.Información disponible bajo petición.

Ángulo de cabestrillo

El ángulo de la eslinga (también llamado ángulo de carga) es el ángulo medido entre un plano horizontal y la pata o el cuerpo de la eslinga.Este ángulo es muy importante y puede tener un efecto dramático en la capacidad nominal de la eslinga (vea la ilustración a continuación).Como se ilustra a la derecha, cuando este ángulo disminuye, aumenta la carga en cada pierna.Este principio se aplica ya sea que se use una eslinga para tirar en ángulo, en un enganche de canasta o para eslingas de puente de múltiples patas.No se utilizarán ángulos de eslinga inferiores a 30°.

Ángulos y carga

Ángulos y estrés

¿Cómo se llevan dos baldes de agua?Estas ilustraciones tipifican las tensiones impuestas a las eslingas cuando las patas están unidas a la carga en varios ángulos.

             Factor de ángulo de carga

Ángulo de cabestrillo                   Ángulo de carga

Grados(A°)                 Factor =L/H

   90                              1.00

   60                             1.155

   50                             1.305

   45                             1.414

   30                             2.00

 CARGA EN CADA PATA DE LA ESLINGA =

(Carga/2)×FACTOR DE ÁNGULO DE CARGA

ANSI B30.9 recomienda no utilizar un ángulo de eslinga horizontal inferior a 30°.



Etiquetas calientes: fabricante de China de cable de acero, proveedor de cable de alambre de China, cuerda de alambre de acero galvanizado, cable de alambre de filamento de compactación,  Cable de acero de 15×7K, cable de acero de alta calidad, Al por mayor cuerda de alambre de acero, cuerda de alambre de acero fábrica de China, exportador de China de cable de acero,  cuerda de alambre de acero OEM, cable de acero en stock

Cable de acero
Eslingas de cable sin fin	Eslingas de ojos suaves empalmadas
Eslingas de ojos suaves estampadas	Serie de aparejos con cable metálico
Alambre de acero para resortes de carbono	Construcción de cable de alambre recubierto de PVC (6 × 7)
Cable de acero para construcción de góndola (6×19W+IWS)	Construcción de cable de alambre de filamentos de compactación (15×7K+6SW26/6×7+1T25)
Construcción de cable de alambre de filamentos de compactación (8×26SW+4×26SW/4×7+1×7)	Construcción de cable de alambre de filamento de compactación (8×K19S-PWRC(K))

Máquina de prueba de rotura de cables metálicos:

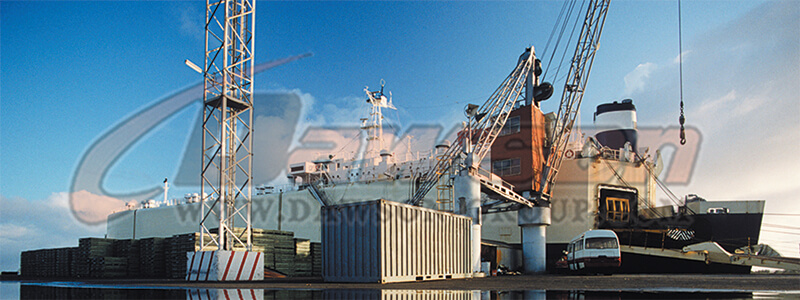

Aplicación del cable de acero:

Descarga del catálogo de cables de acero:

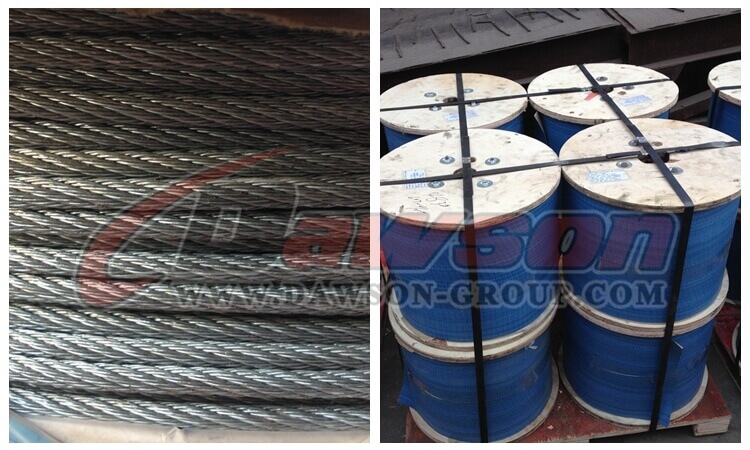

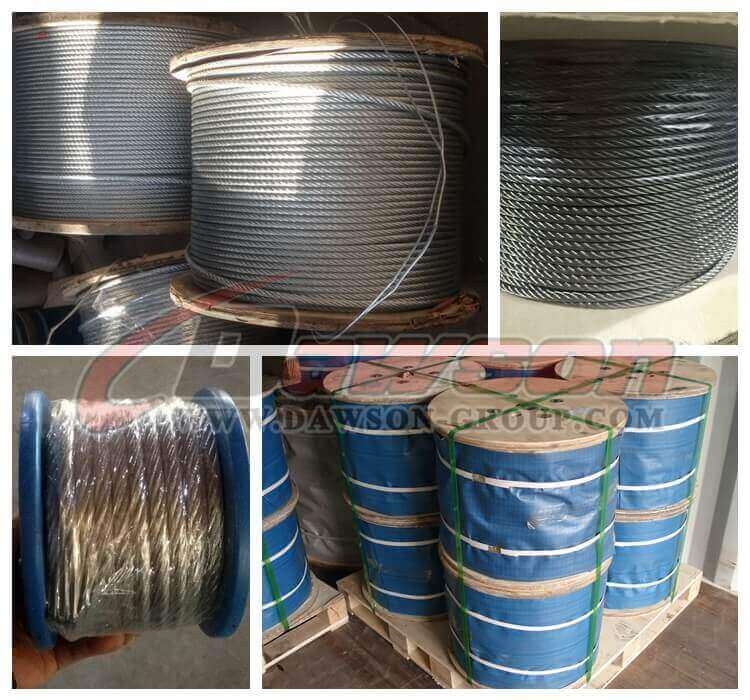

Muestra de fábrica y paquete:
