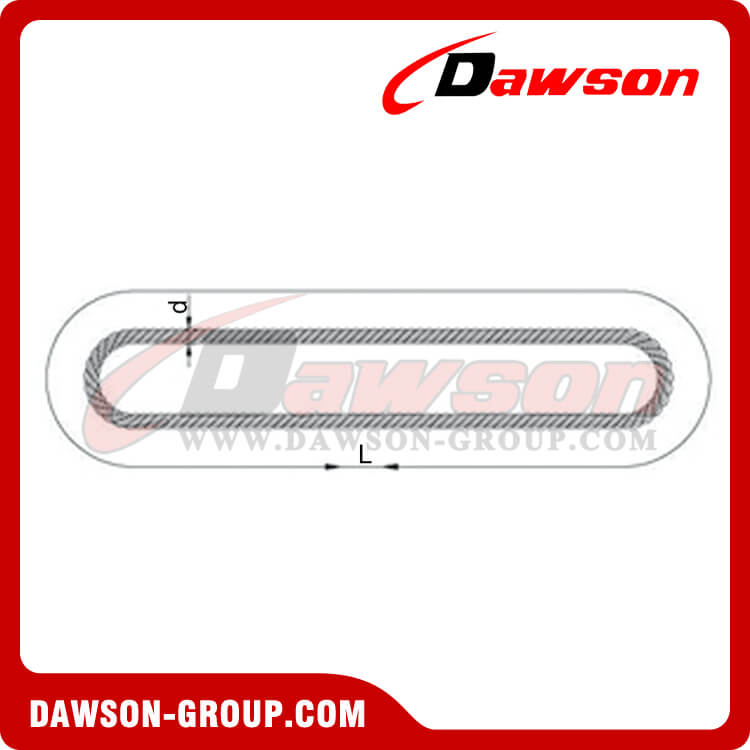

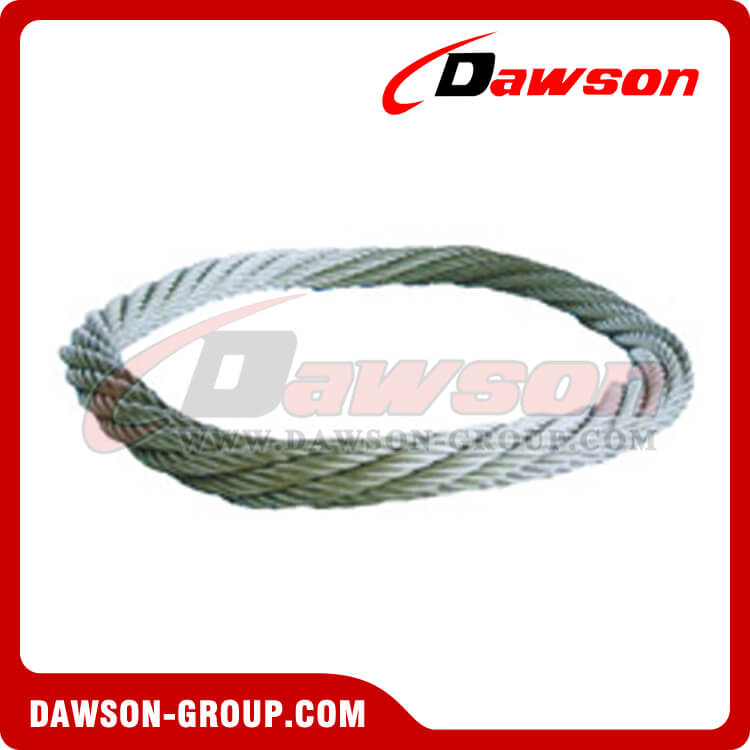

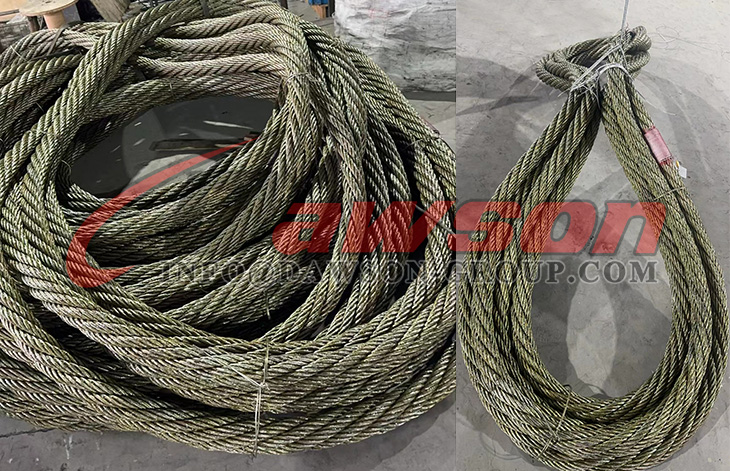

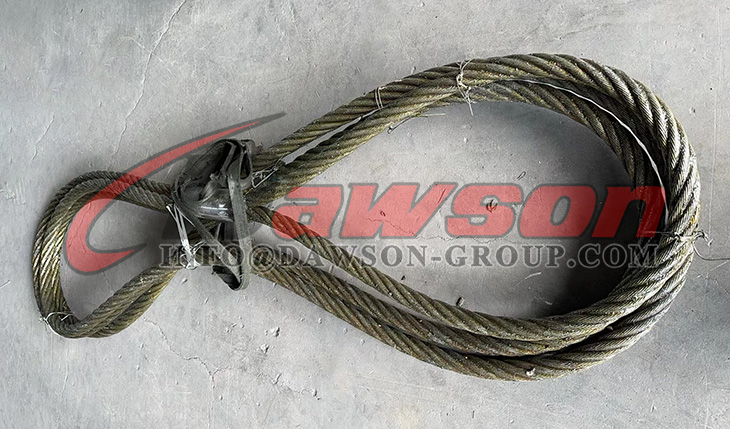

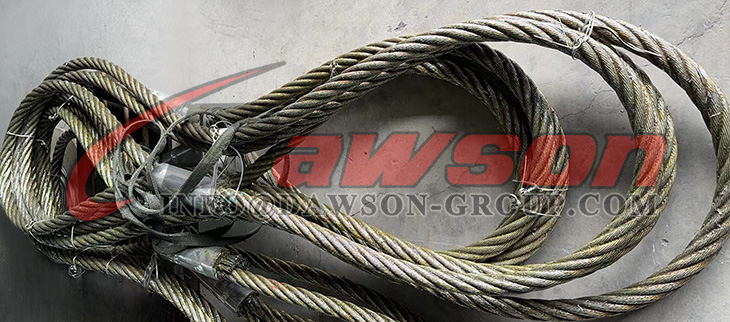

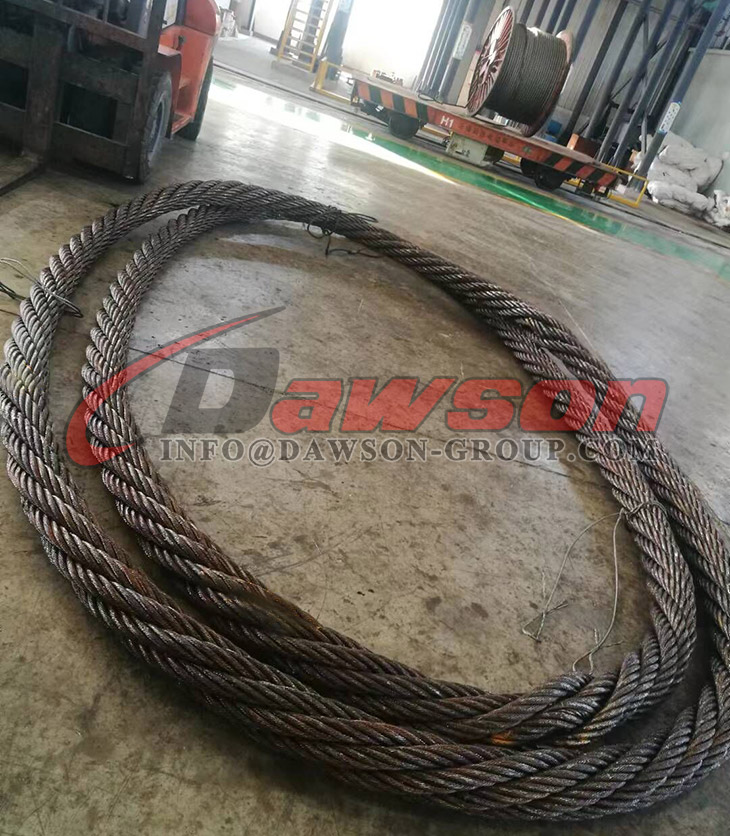

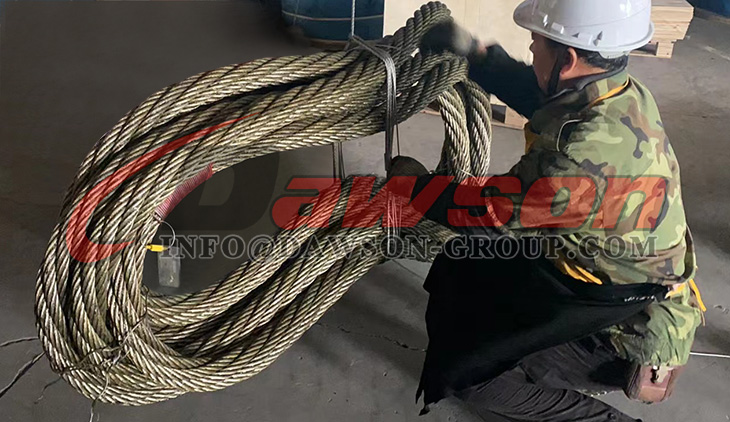

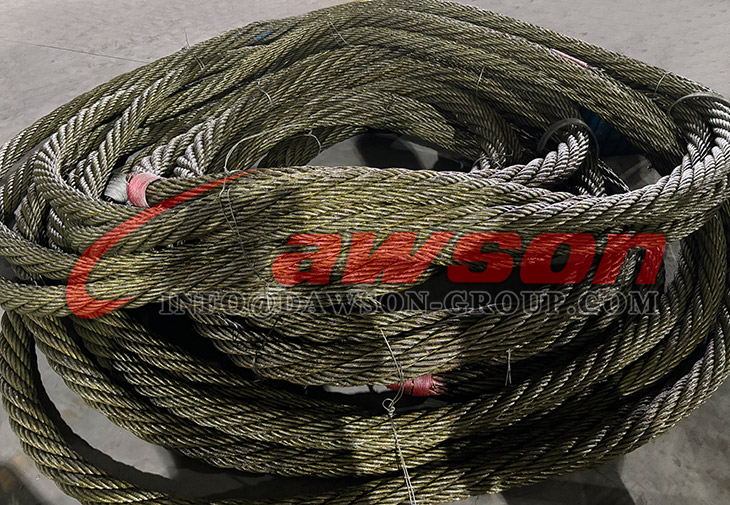

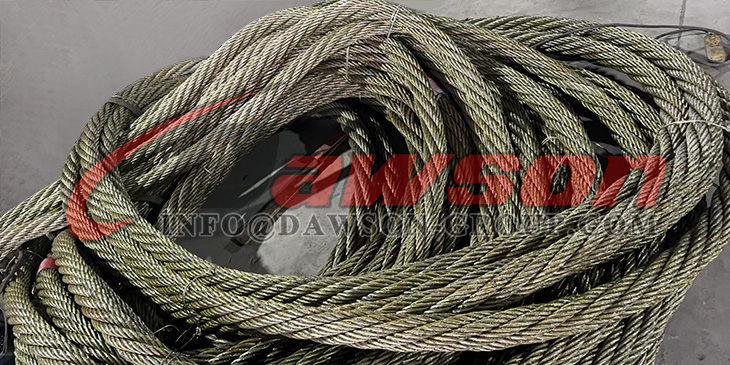

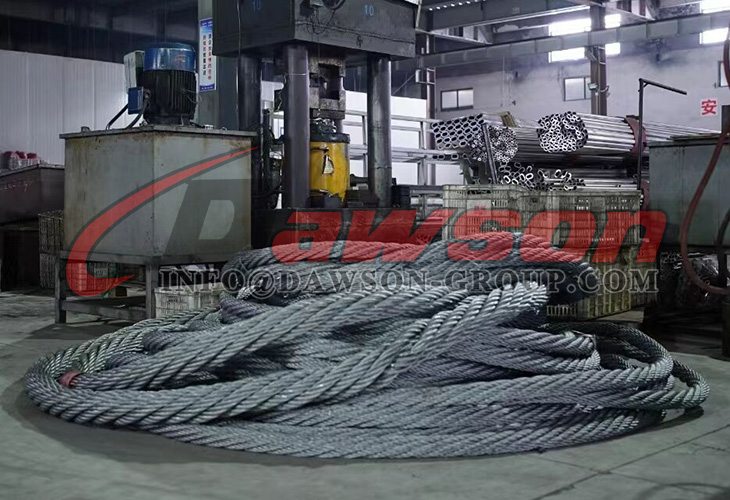

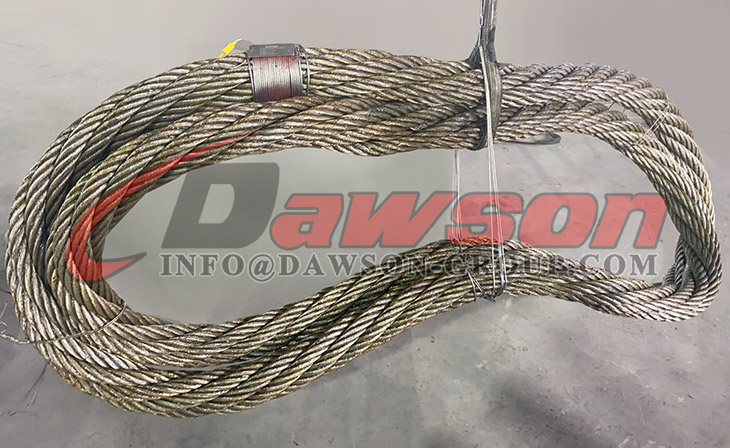

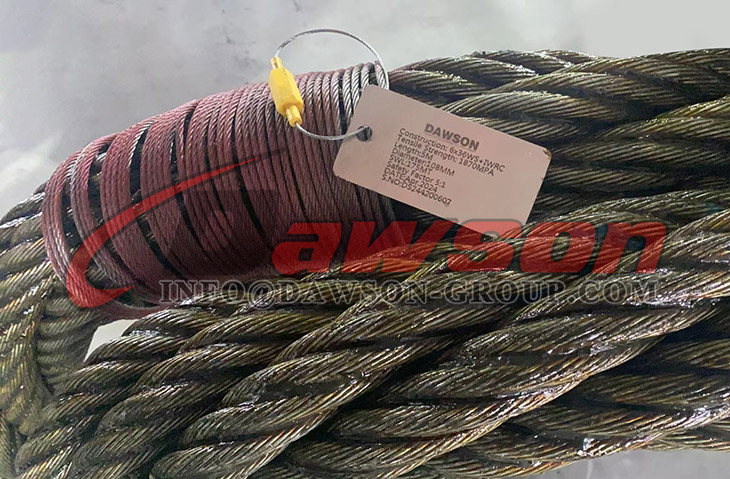

| Diámetro nominal.re(mm) | carga de rotura
(KN) | Carga de trabajo vertical de una sola pierna | Carga de trabajo de doble pierna. | Carga de trabajo de cuatro patas. | Aprox. peso (kg/m) |
| (KN) | (KN) | (KN) |
| α=0° | α≤45° | 45°≤α≤90° | α≤45° | 45°≤α≤90° |
| 10 | 60 | 10 | 18 | 14 | 36 | 28 | 0.29 |
| 12 | 100 | 16 | 30 | 22 | 60 | 44 | 0.48 |
| 15 | 140 | 23 | 41 | 32 | 82 | 64 | 0.71 |
| 18 | 180 | 30 | 54 | 42 | 108 | 84 | 0.98 |
| 21 | 235 | 39 | 70 | 55 | 140 | 110 | 1.11 |
| 24 | 305 | 51 | 92 | 70 | 184 | 140 | 1.44 |
| 27 | 385 | 64 | 115 | 90 | 230 | 180 | 1.82 |
| 30 | 475 | 79 | 142 | 110 | 284 | 220 | 2.25 |
| 36 | 605 | 114 | 205 | 160 | 410 | 320 | 3.39 |
| 42 | 930 | 155 | 280 | 217 | 560 | 434 | 4.61 |
| 48 | 1220 | 203 | 365 | 284 | 730 | 568 | 6.02 |
| 54 | 1540 | 256 | 460 | 358 | 920 | 716 | 7.62 |
| 60 | 1900 | 316 | 570 | 442 | 1140 | 884 | 9.38 |
| 66 | 2305 | 384 | 690 | 538 | 1380 | 1076 | 11.36 |
| 72 | 2745 | 458 | 824 | 640 | 1648 | 1280 | 13.53 |
| 78 | 3220 | 536 | 964 | 750 | 1928 | 1500 | 15.91 |
| 84 | 3730 | 622 | 1120 | 870 | 2240 | 1740 | 18.43 |
| 90 | 4285 | 714 | 1285 | 1000 | 2570 | 2000 | 21.15 |
| 96 | 4880 | 812 | 1462 | 1136 | 2924 | 2274 | 24.07 |
| 102 | 5510 | 918 | 1652 | 1285 | 3304 | 2570 | 27.20 |
| 108 | 6175 | 1030 | 1854 | 1442 | 3708 | 2884 | 30.46 |
| 114 | 6875 | 1146 | 2062 | 1604 | 4124 | 3208 | 34.00 |
| 120 | 7615 | 1270 | 2286 | 1778 | 4572 | 3556 | 37.67 |
| 126 | 8400 | 1400 | 2520 | 1960 | 5040 | 3920 | 41.48 |
| 132 | 9210 | 1535 | 2763 | 2150 | 5526 | 4300 | 45.56 |
| 138 | 10032 | 1672 | 3010 | 2340 | 6020 | 4680 | 49.78 |
| 144 | 10945 | 1824 | 3282 | 2554 | 6564 | 5108 | 54.20 |
| 150 | 11855 | 1976 | 3556 | 2766 | 7112 | 5532 | 58.82 |
| 156 | 12860 | 2144 | 3860 | 3002 | 7720 | 6004 | 63.65 |
| 162 | 13860 | 2310 | 4158 | 3234 | 8316 | 6468 | 68.68 |
| 168 | 14955 | 2492 | 4486 | 3488 | 8972 | 6976 | 74.12 |
| 174 | 16050 | 2675 | 4815 | 3745 | 9630 | 7490 | 78.88 |
| 180 | 17145 | 2858 | 5144 | 4000 | 10288 | 8000 | 85.00 |
| 186 | 17600 | 2934 | 5282 | 4108 | 10564 | 8216 | 94.52 |
| 192 | 18695 | 3116 | 5608 | 4362 | 11216 | 8724 | 100.6 |
| 198 | 19800 | 3300 | 5940 | 4620 | 11880 | 9240 | 106.8 |
| 204 | 21160 | 3526 | 6346 | 4936 | 12692 | 9872 | 113.6 |
| 210 | 22345 | 3724 | 6702 | 5214 | 13404 | 10428 | 120.4 |
| 216 | 23710 | 3950 | 7110 | 5530 | 14220 | 11060 | 127.2 |
| 222 | 24990 | 4165 | 7498 | 5830 | 14995 | 11660 | 134.6 |
| 228 | 26355 | 4392 | 7906 | 6150 | 15812 | 12300 | 142.1 |
| 234 | 27815 | 4636 | 8345 | 6490 | 16690 | 12980 | 149.6 |
| 240 | 29275 | 4880 | 8784 | 6832 | 17568 | 13664 | 157.1 |
Nota: Factor de seguridad 6:1, para uso en entornos generales de elevación frecuente.
Atención:
1. El método de conexión debe ser correcto durante el levantamiento, haga una prueba antes del levantamiento, después de que la prueba sea exitosa, luego, para levantar, debe ser suave durante el levantamiento y no debe sufrir impactos.
2. Cuando utilice dos eslingas juntas, coloque la eslinga directamente en el gancho doble y coloque las dos eslingas por separado en la posición central de carga del gancho.
3. Cuando use cuatro eslingas juntas, cada una de las eslingas de remolque se coloca en el gancho doble, preste atención a que las dos eslingas no se puedan enrollar; las cuatro eslingas deben colocarse en la posición central de carga del gancho.
4. Si ocurre cualquier problema inesperado, deje de usarlo, después de que personas calificadas lo inspeccionen y luego úselo nuevamente.
5. Cuando instale la eslinga de cable sin fin, asegúrese de que los productos levantados coincidan con la eslinga, está prohibido usarlo en sobrecarga.
6. La eslinga sin fin no puede girar el elevador ni inclinarlo.
7. Cuando los productos tienen algunos bordes, se debe agregar algo de protección, no se puede usar la eslinga directamente a los productos.

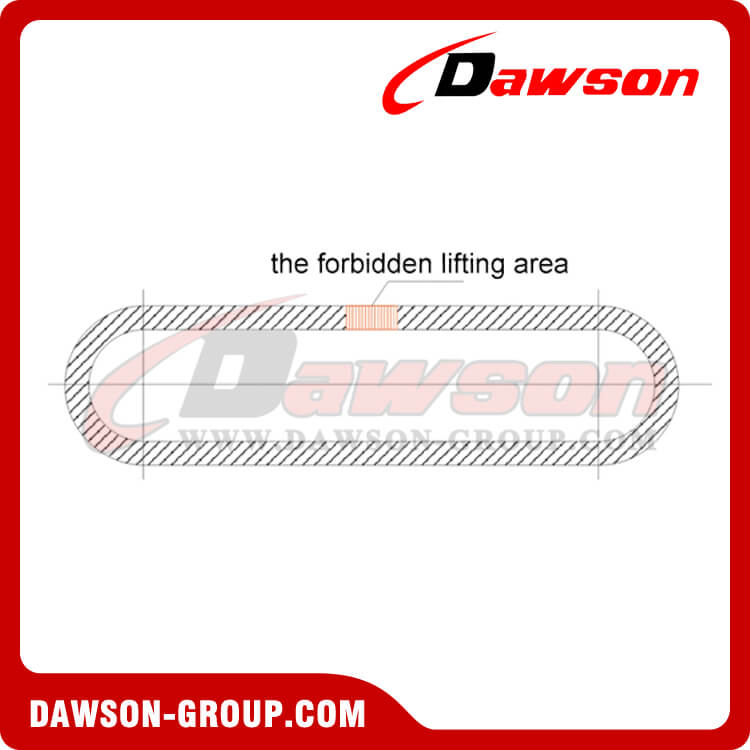

8. Debe haber una etiqueta roja visible en el área de elevación prohibida, preste atención a que prohíbe levantar mercancías en el área de elevación prohibida.
Por favor rechácelo después de que el cabestrillo haya ocurrido con cualquiera de los siguientes asuntos:
1. Cada parte de la eslinga de cable sin fin se ha deshilachado, distorsionado y afecta el uso normal.
2. Cada parte de la eslinga de cable sin fin se ha oxidado y afecta el uso normal.
3. Cuando encuentre la eslinga de cable sin fin con el hilo suelto, deje de usarla y espere a que personal calificado la inspeccione, luego repárela o rechace.
4. El cable de acero semilla para la eslinga de cable sin fin debe rechazarse de acuerdo con el estándar de rechazo de cable de acero.
Aplicación de eslinga de cable Enganches
1. Vertical- El accesorio vertical o recto consiste simplemente en utilizar una eslinga para conectar un gancho de elevación u otro dispositivo a una carga.Se puede utilizar la carga nominal total de la eslinga, pero nunca excederla.Se debe utilizar un eslogan en dicho elevador para evitar la rotación, que puede dañar la eslinga.Una eslinga de cable con un empalme metido manualmente puede soltarse y fallar si se permite que la eslinga gire.
2. Gargantilla- Las configuraciones de enganche tipo gargantilla reducen la capacidad nominal de una eslinga entre un 20 y un 25 por ciento.Si una carga cuelga libremente, el ángulo normal del estrangulador es de aproximadamente 135°.Cuando el ángulo del estrangulador es inferior a 120°, se debe realizar un ajuste en la capacidad nominal del estrangulador (consulte la ilustración a continuación).Se debe tener sumo cuidado para determinar el ángel de estrangulamiento con la mayor precisión posible.Como se indica en la siguiente tabla, la disminución de la capacidad nominal es dramática.
Enganche de gargantilla
AJUSTE DE CAPACIDAD NOMINAL
Ahogo Cuerda IWRC y núcleo de fibra
Ángulo Por ciento de
(Grados) Capacidad nominal de gargantilla
Más de 120 100
90-120 87
60-89 74
30-59 62
hasta 29 49
Ajuste de ángulo
Ajuste de capacidad nominal para eslingas en enganche tipo estrangulador cuando el ángulo es inferior a 120°.Los ángulos de estrangulamiento superiores a 135° son inestables y no deben usarse.
3. Cesta- La cesta enganchada distribuye una carga equitativamente entre las dos patas de una eslinga, dentro de las limitaciones impuestas por los ángulos en los que las patas se fijan a la carga (consulte la discusión sobre los ángulos de la eslinga).
Enganche de cesta
AJUSTE DE CAPACIDAD
Ángulo Porcentaje de una sola pierna
(Grados) Capacidad
90 200
60 170
45 140
30 100
Ángulo
Un enganche de canasta tiene el doble de capacidad que una pata de eslinga sólo si las patas de la eslinga son verticales, y sólo si la relación D/d es 25:1 y es vertical.D/d>25:1 según ANSI B30.9.
ADVERTENCIA: No utilice ni permita el uso de los productos de este catálogo, a menos que el usuario haya leído y comprendido las instrucciones y advertencias aplicables del producto.Información disponible bajo petición.
relevando
Acelerar las conexiones para cargar aumenta la carga en las conexiones que se ajustan hasta dos veces.
No reeves.
Eslingas de patas triples y cuádruples
Las eslingas de tres patas tienen un 50 % más de capacidad que las de dos patas solo si el centro de gravedad está en el centro de los puntos de conexión y las patas están ajustadas correctamente (parte igual de la carga).
Las eslingas de cuatro patas ofrecen una mayor estabilidad pero no proporcionan una mayor capacidad de elevación.
Centro de gravedad (COG)
La ubicación del centro de gravedad con respecto a los puntos de recogida es una consideración importante.
Carga de COG y eslinga
Al levantar verticalmente, la carga se compartirá equitativamente si el centro de gravedad está igualmente espaciado entre los puntos de recogida, como en la primera ilustración de la derecha.Si el peso de la carga es de 10,000 lbs, entonces cada eslinga tendrá una carga de 5,000 lbs.y cada grillete y cáncamo también tendrá una carga de 5,000 lbs.
Cuando el centro de gravedad no está igualmente espaciado entre los puntos de recogida, como en la segunda ilustración, las eslingas y los accesorios no transportarán una parte igual de la carga.La eslinga conectada al punto de recogida más cercano al centro de gravedad transportará la mayor parte de la carga.La eslinga 2 es la más cercana al COG.Tendrá la mayor parte de carga.
Eslinga 2 = 10.000 × 8 /（8+2）= 8.000
Eslinga 1 = 10 000 × 2 /（8+2）= 2000
ADVERTENCIA: No utilice ni permita el uso de los productos del catálogo, a menos que el usuario haya leído y comprendido las instrucciones y advertencias aplicables del producto.Información disponible bajo petición.
Ángulo de cabestrillo
El ángulo de la eslinga (también llamado ángulo de carga) es el ángulo medido entre un plano horizontal y la pata o el cuerpo de la eslinga.Este ángulo es muy importante y puede tener un efecto dramático en la capacidad nominal de la eslinga (vea la ilustración a continuación).Como se ilustra a la derecha, cuando este ángulo disminuye, aumenta la carga en cada pierna.Este principio se aplica ya sea que se use una eslinga para tirar en ángulo, en un enganche de canasta o para eslingas de puente de múltiples patas.No se utilizarán ángulos de eslinga inferiores a 30°.
Ángulos y carga
Ángulos y estrés
¿Cómo se llevan dos baldes de agua?Estas ilustraciones tipifican las tensiones impuestas a las eslingas cuando las patas están unidas a la carga en varios ángulos.
Factor de ángulo de carga
Ángulo de cabestrillo Ángulo de carga
Grados(A°) Factor =L/H
90 1.00
60 1.155
50 1.305
45 1.414
30 2.00
CARGA EN CADA PATA DE LA ESLINGA =
(Carga/2)×FACTOR DE ÁNGULO DE CARGA
ANSI B30.9 recomienda no utilizar un ángulo de eslinga horizontal inferior a 30°.
ADVERTENCIA: No utilice ni permita el uso de los productos del catálogo, a menos que el usuario haya leído y comprendido las instrucciones y advertencias aplicables del producto.Información disponible bajo petición.
