La eslinga de cable es un tipo de aparejo especial, su componente principal es el cable, que se somete a un procesamiento profundo y está integrado con varias piezas de conexión de acuerdo con los requisitos de elevación.Se caracteriza por alta carga, buena resistencia al desgaste, alta resistencia a la tracción, larga vida útil y longitud precisa, etc. Además, no requiere demasiado para el medio ambiente.Los métodos de procesamiento para eslingas de cable incluyen: preparación sin fin, vertido, prensado y empalme, etc.
Hasta ahora, la eslinga de cable se aplica ampliamente en puertos, energía, acero y hierro, petróleo.Construcción naval, aviación y aeroespacial, etc. Dawson puede proporcionar eslingas de cable de varias especificaciones con un diámetro de entre 6 mm y 360 mm.Mientras tanto, puede, según la demanda de los clientes, diseñar y producir eslingas de cable adaptables a diversos entornos y requisitos de elevación en el menor tiempo.Además, puede proporcionar cables metálicos exclusivos para grúas, cables metálicos de múltiples hilos no giratorios y series de cables metálicos de trabajo brillante y cables galvanizados en serie de contacto puntual.

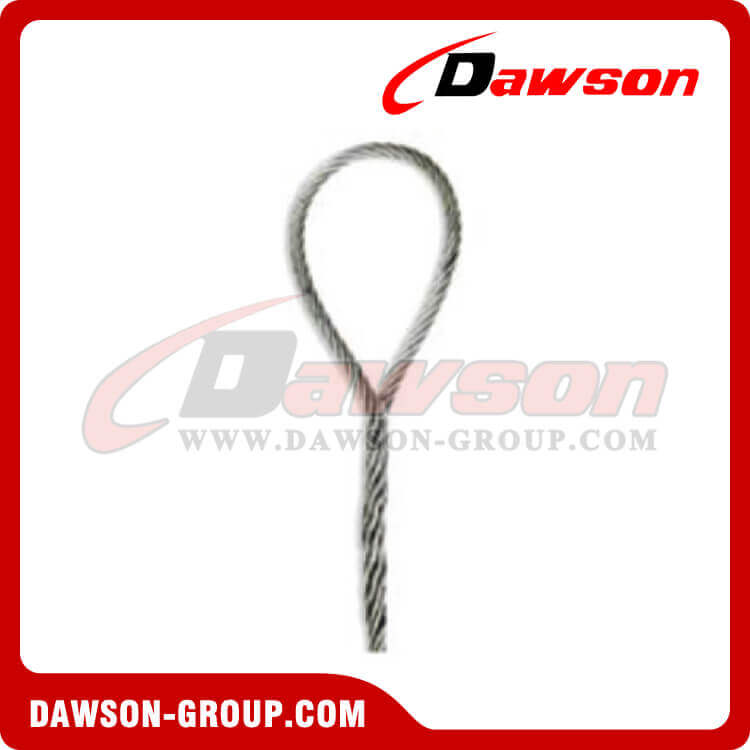

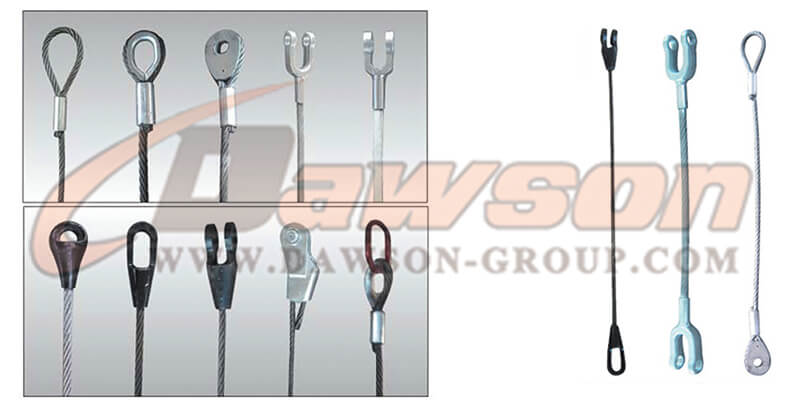

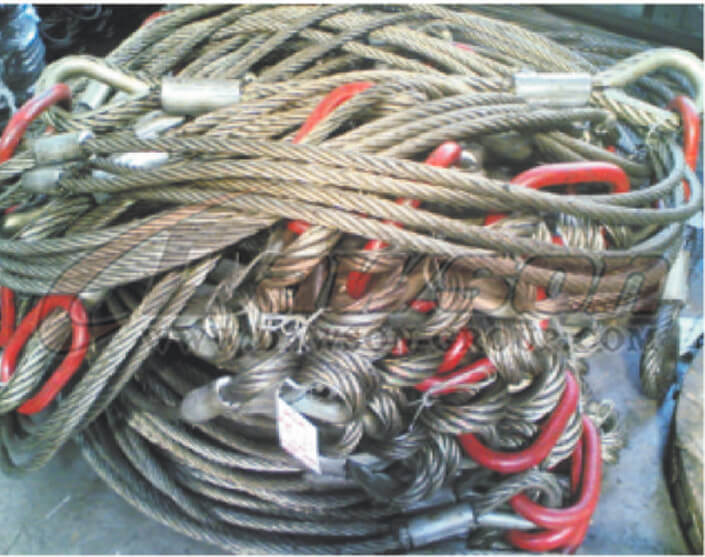

Eslinga de cable mediante prensado y empalme

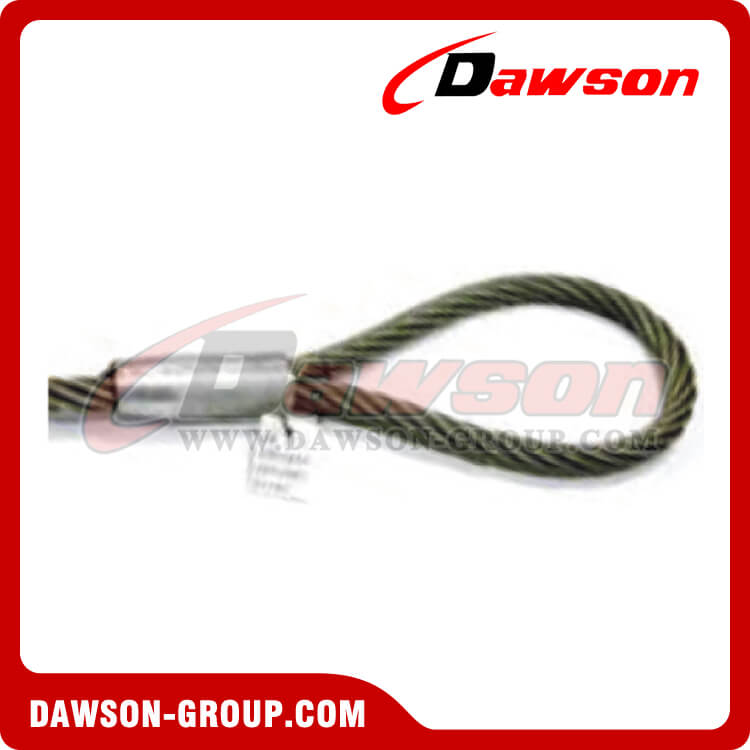

El prensado para eslingas de cable es un proceso de fabricación avanzado para cables.Como una de las eslingas más populares del mundo, el cable de acero prensado tiene una apariencia hermosa, alta precisión y alta resistencia de conexión; el índice de eficacia aproximado de su forma de unión es un 20% mayor que el del cable de acero empalmado.Nuestro grillete de cuerda prensada está hecho de cable de acero de primera calidad, cumple con el estándar GB6946-93 y obtuvo la certificación de inspección de barcos CCS.

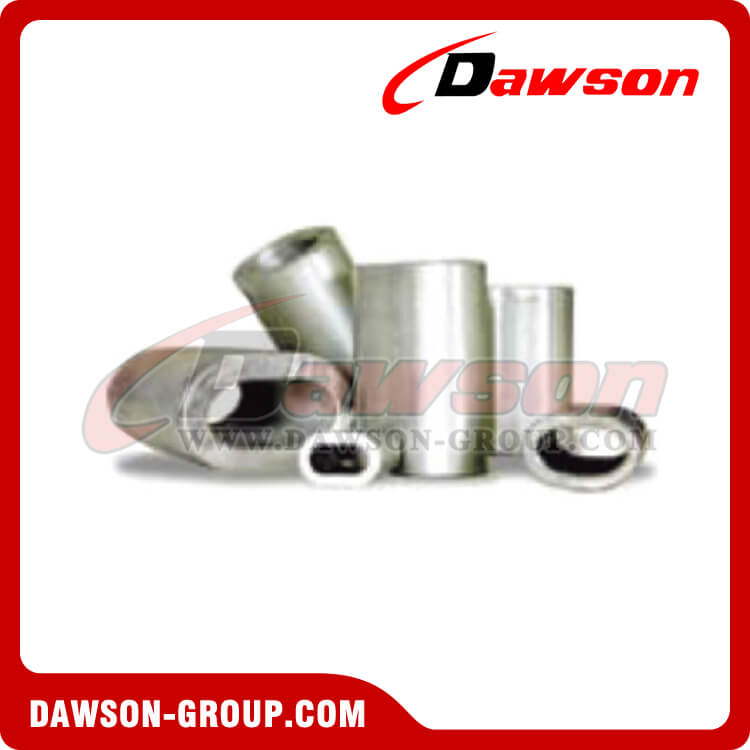

Funda de aluminio para eslinga
La funda de aluminio Sling está hecha de una funda de aluminio sin costuras mediante técnicas únicas de Dawson mediante un procesamiento especial para el interior de la funda de aleación de aluminio.El uso de esta funda de aluminio de eslinga de cable prensado producida a través de un procesamiento único puede mejorar la calidad de los productos de cable prensado, incluso por encima del estándar nacional.Debido a su precio más económico y su alta rentabilidad, la eslinga de cable de aleación de aluminio prensado se aplica más ampliamente en el campo del prensado de cables.

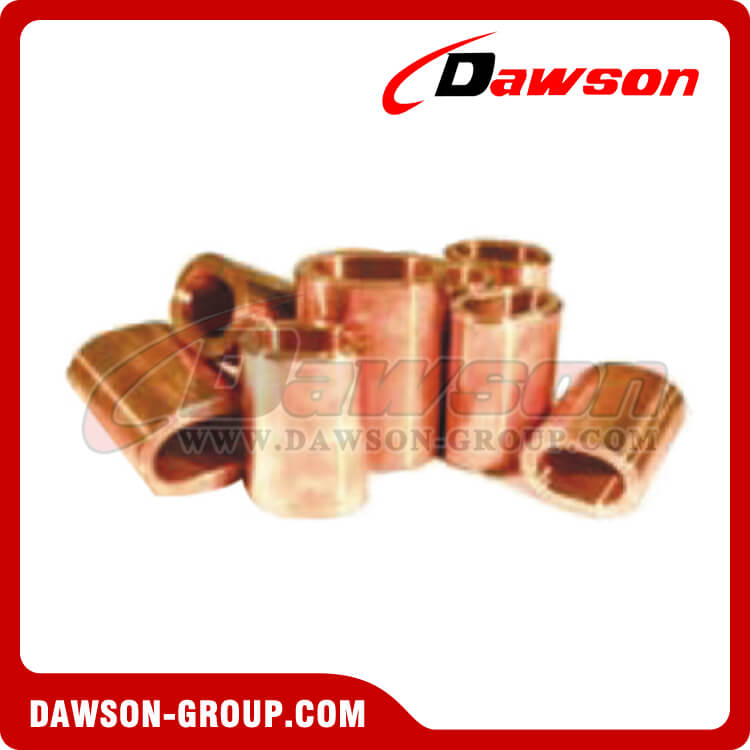

Funda de cobre para eslinga
La funda de cobre eslinga, resistente a los ácidos, a los álcalis, a la sal y a la alta humedad, es aplicable a condiciones de fuerte corrosión, como las profundidades del mar.

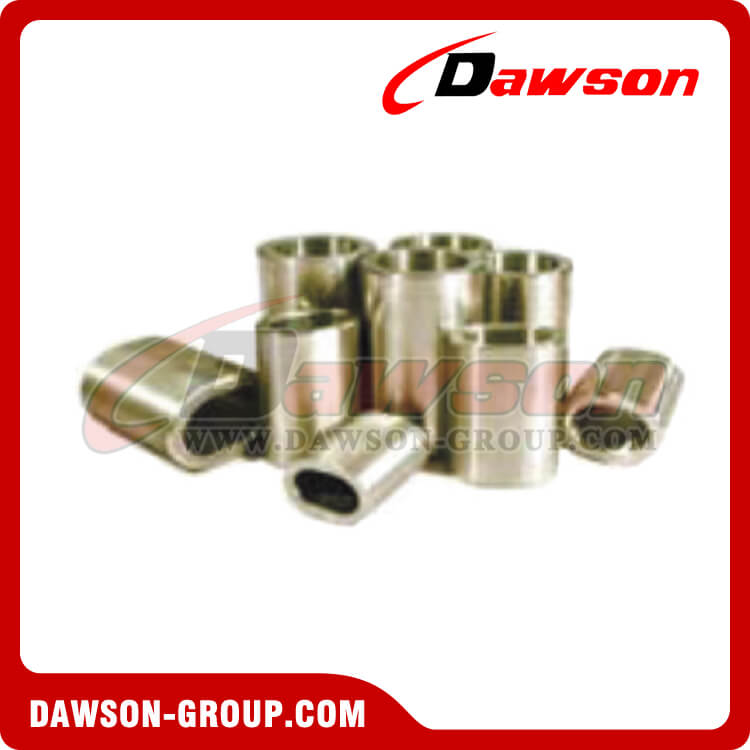

Funda de acero para eslinga
La funda de acero para eslinga es adecuada para trabajos de elevación en los que la junta se encuentra bajo desgaste, abrasión y extrusión.
Aplicación de eslinga de cable de alambre Enganches
1. Vertical- El accesorio vertical o recto consiste simplemente en utilizar una eslinga para conectar un gancho de elevación u otro dispositivo a una carga.Se puede utilizar la carga nominal total de la eslinga, pero nunca excederla.Se debe utilizar un eslogan en dicho elevador para evitar la rotación, que puede dañar la eslinga.Una eslinga de cable con un empalme metido a mano puede soltarse y fallar si se permite que la eslinga gire.
2. Gargantilla- Las configuraciones de enganche tipo gargantilla reducen la capacidad nominal de una eslinga entre un 20 y un 25 por ciento.Si una carga cuelga libremente, el ángulo normal del estrangulador es de aproximadamente 135°.Cuando el ángulo del estrangulador es inferior a 120°, se debe realizar un ajuste en la capacidad nominal del estrangulador (consulte la ilustración a continuación).Se debe tener sumo cuidado para determinar el ángel de estrangulamiento con la mayor precisión posible.Como se indica en la siguiente tabla, la disminución en la capacidad nominal es dramática.
Enganche de gargantilla
AJUSTE DE CAPACIDAD NOMINAL
Ahogo Cuerda IWRC y núcleo de fibra
Ángulo Por ciento de
(Grados) Capacidad nominal de gargantilla
Más de 120 100
90-120 87
60-89 74
30-59 62
hasta 29 49
Ajuste de ángulo
Ajuste de capacidad nominal para eslingas en enganche tipo estrangulador cuando el ángulo es inferior a 120°.Los ángulos de estrangulamiento superiores a 135° son inestables y no deben utilizarse.
3. Cesta- La cesta enganchada distribuye una carga equitativamente entre las dos patas de una eslinga, dentro de las limitaciones impuestas por los ángulos en los que las patas están fijadas a la carga (consulte la discusión sobre los ángulos de la eslinga).
Enganche de cesta
AJUSTE DE CAPACIDAD
Ángulo Porcentaje de una sola pierna
(Grados) Capacidad
90 200
60 170
45 140
30 100
Ángulo
Un enganche de canasta tiene el doble de capacidad que una pata de eslinga sólo si las patas de la eslinga son verticales, y sólo si la relación D/d es 25:1 y es vertical.D/d>25:1 según ANSI B30.9.
ADVERTENCIA: No utilice ni permita el uso de los productos de este catálogo, a menos que el usuario haya leído y comprendido las instrucciones y advertencias aplicables del producto.Información disponible bajo petición.
relevando
Acelerar las conexiones para cargar aumenta la carga en las conexiones que se ajustan hasta dos veces.
No reeves.

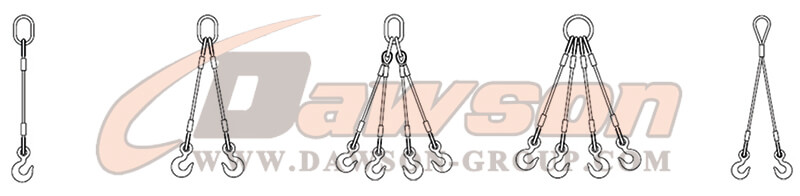

Eslingas de patas triples y cuádruples
Las eslingas de tres patas tienen un 50 % más de capacidad que las de dos patas solo si el centro de gravedad está en el centro de los puntos de conexión y las patas están ajustadas correctamente (parte igual de la carga).
Las eslingas de cuatro patas ofrecen una mayor estabilidad pero no proporcionan una mayor capacidad de elevación.
Centro de gravedad (COG)
La ubicación del centro de gravedad con respecto a los puntos de recogida es una consideración importante.
Carga de COG y eslinga
Al levantar verticalmente, la carga se compartirá equitativamente si el centro de gravedad está igualmente espaciado entre los puntos de recogida, como en la primera ilustración de la derecha.Si el peso de la carga es de 10,000 lbs, entonces cada eslinga tendrá una carga de 5,000 lbs.y cada grillete y cáncamo también tendrá una carga de 5,000 lbs.
Cuando el centro de gravedad no está igualmente espaciado entre los puntos de recogida, como en la segunda ilustración, las eslingas y los accesorios no transportarán una parte igual de la carga.La eslinga conectada al punto de recogida más cercano al centro de gravedad transportará la mayor parte de la carga.La eslinga 2 es la más cercana al COG.Tendrá la mayor parte de carga.
Cabestrillo 2 = 10.000 × 8 /(8+2)= 8.000
Eslinga 1 = 10 000 × 2 /(8+2)= 2000
ADVERTENCIA: No utilice ni permita el uso de los productos del catálogo, a menos que el usuario haya leído y comprendido las instrucciones y advertencias aplicables del producto.Información disponible bajo petición.
Ángulo de cabestrillo
El ángulo de la eslinga (también llamado ángulo de carga) es el ángulo medido entre un plano horizontal y la pata o el cuerpo de la eslinga.Este ángulo es muy importante y puede tener un efecto dramático en la capacidad nominal de la eslinga (vea la ilustración a continuación).Como se ilustra a la derecha, cuando este ángulo disminuye, aumenta la carga en cada pierna.Este principio se aplica ya sea que se use una eslinga para tirar en ángulo, en un enganche de canasta o para eslingas de puente de múltiples patas.No se utilizarán ángulos de eslinga inferiores a 30°.
Ángulos y carga
Ángulos y estrés
¿Cómo se llevan dos baldes de agua?Estas ilustraciones tipifican las tensiones impuestas a las eslingas cuando las patas están unidas a la carga en varios ángulos.
Factor de ángulo de carga
Ángulo de cabestrillo Ángulo de carga
Grados(A°) Factor =L/H
90 1.00
60 1.155
50 1.305
45 1.414
30 2.00
CARGA EN CADA PATA DE LA ESLINGA=
(Carga/2)×FACTOR DE ÁNGULO DE CARGA
ANSI B30.9 recomienda no utilizar un ángulo de eslinga horizontal inferior a 30°.
ADVERTENCIA: No utilice ni permita el uso de los productos del catálogo, a menos que el usuario haya leído y comprendido las instrucciones y advertencias aplicables del producto.Información disponible bajo petición.
