DAWSON/OEM
5-110 mm
Estado de Disponibilidad: | |
---|---|
Cantidad: | |

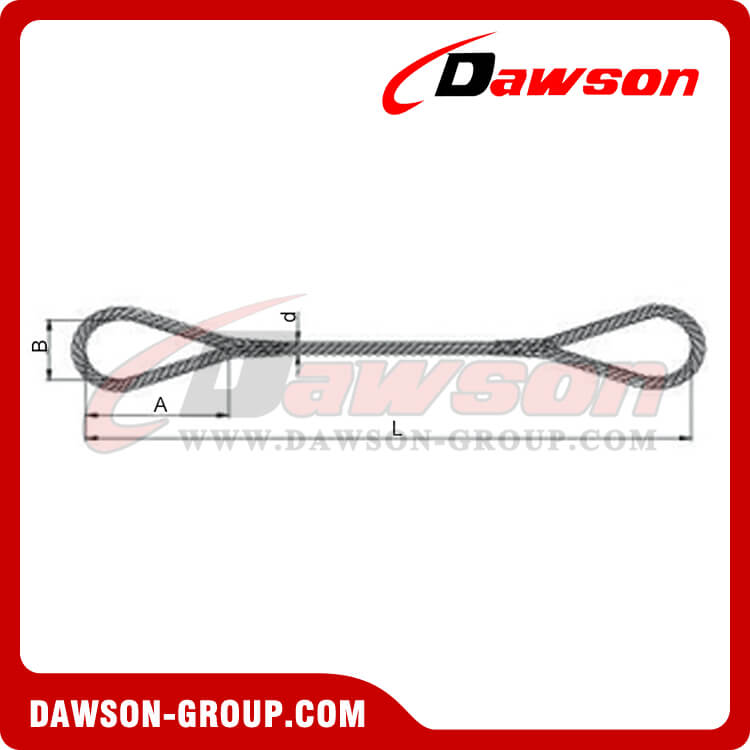

Diámetro de la cuerda. re(mm) | Dimensiones del bucle suave (mm) | MBL (t) | Límite de carga de trabajo (t) | ||
A | B | n=5 | n=6 | ||
5 | 130 | 65 | 1.25 | 0.24 | 0.20 |
6 | 150 | 75 | 1.80 | 0.34 | 0.28 |
7 | 150 | 75 | 2.46 | 0.48 | 0.38 |
8 | 200 | 100 | 3.21 | 0.60 | 0.50 |
9 | 200 | 100 | 4.07 | 0.72 | 0.60 |
10 | 200 | 100 | 5.03 | 0.90 | 0.75 |
11 | 230 | 115 | 6.08 | 1.10 | 0.90 |
12 | 230 | 115 | 7.23 | 1.30 | 1.10 |
13 | 230 | 115 | 8.49 | 1.50 | 1.30 |
14 | 250 | 125 | 9.85 | 1.80 | 1.50 |
16 | 300 | 150 | 12.85 | 2.30 | 1.90 |
18 | 300 | 150 | 16.32 | 2.90 | 2.40 |
20 | 350 | 175 | 20.09 | 3.60 | 3.00 |
22 | 350 | 175 | 24.27 | 3.90 | 3.20 |
24 | 450 | 225 | 28.96 | 4.60 | 3.90 |
26 | 450 | 225 | 33.96 | 5.40 | 4.50 |
28 | 500 | 250 | 39.36 | 6.30 | 5.20 |
30 | 500 | 250 | 45.17 | 7.20 | 6.00 |
32 | 550 | 275 | 51.39 | 7.70 | 6.40 |
34 | 600 | 300 | 58.12 | 8.70 | 7.30 |
36 | 600 | 300 | 65.06 | 9.80 | 8.10 |
38 | 600 | 300 | 72.50 | 10.90 | 9.10 |
40 | 700 | 350 | 80.35 | 12.10 | 10.00 |
42 | 800 | 400 | 88.61 | 12.40 | 10.30 |
44 | 800 | 400 | 97.28 | 13.60 | 11.30 |
46 | 900 | 450 | 106.05 | 14.80 | 12.40 |
48 | 900 | 450 | 116.25 | 16.30 | 13.60 |
50 | 1000 | 500 | 125.43 | 17.60 | 14.60 |
52 | 1000 | 500 | 135.62 | 19.00 | 15.80 |
Diámetro de la cuerda. re(mm) | Dimensiones del bucle suave (mm) | MBL (t) | Límite de carga de trabajo (t) | ||
A | B | n=5 | n=6 | ||
54 | 1000 | 500 | 146.84 | 20.60 | 17.10 |
56 | 1000 | 500 | 157.04 | 22.00 | 18.30 |
58 | 1200 | 600 | 169.27 | 23.70 | 19.70 |
60 | 1200 | 600 | 180.49 | 25.30 | 21.10 |
62 | 1200 | 600 | 185.59 | 26.00 | 21.70 |
64 | 1300 | 650 | 197.82 | 27.70 | 23.10 |
66 | 1300 | 650 | 210.06 | 29.40 | 24.50 |
68 | 1400 | 700 | 223.32 | 31.30 | 26.10 |
70 | 1400 | 700 | 236.57 | 33.10 | 27.60 |
72 | 1400 | 700 | 249.93 | 35.00 | 29.20 |
74 | 1500 | 750 | 260.14 | 37.00 | 30.80 |
76 | 1500 | 750 | 278.38 | 39.00 | 32.50 |
78 | 1600 | 800 | 293.68 | 41.10 | 34.30 |
80 | 1600 | 800 | 307.95 | 43.10 | 35.90 |
82 | 1600 | 800 | 324.27 | 45.40 | 37.80 |
84 | 1700 | 850 | 339.57 | 47.50 | 39.60 |
86 | 1700 | 850 | 356.90 | 50.00 | 41.60 |
88 | 1800 | 900 | 373.22 | 52.30 | 43.50 |
90 | 1800 | 900 | 390.55 | 54.70 | 45.60 |
92 | 1800 | 900 | 407.89 | 57.10 | 47.60 |
94 | 1900 | 950 | 426.24 | 59.70 | 49.70 |
96 | 1900 | 950 | 444.60 | 62.20 | 51.90 |
98 | 2000 | 1000 | 462.95 | 64.80 | 54.00 |
100 | 2000 | 1000 | 482.33 | 67.50 | 56.30 |
102 | 2000 | 1000 | 501.10 | 70.20 | 58.50 |
104 | 2100 | 1050 | 521.07 | 72.90 | 60.80 |
106 | 2100 | 1050 | 541.47 | 75.80 | 63.20 |
108 | 2200 | 1100 | 561.86 | 78.70 | 65.60 |
110 | 2200 | 1100 | 583.28 | 81.70 | 68.00 |
Otros productos relacionados:
Máquina de prueba de rotura de cables metálicos:

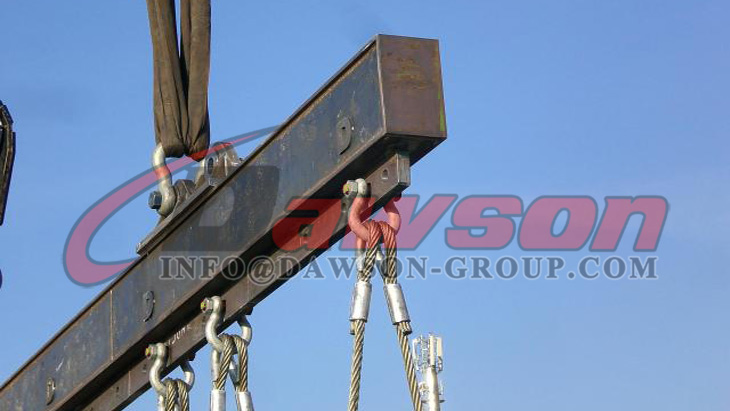

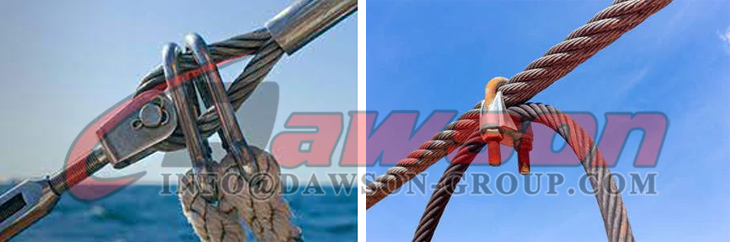

Aplicación del cable de acero:
