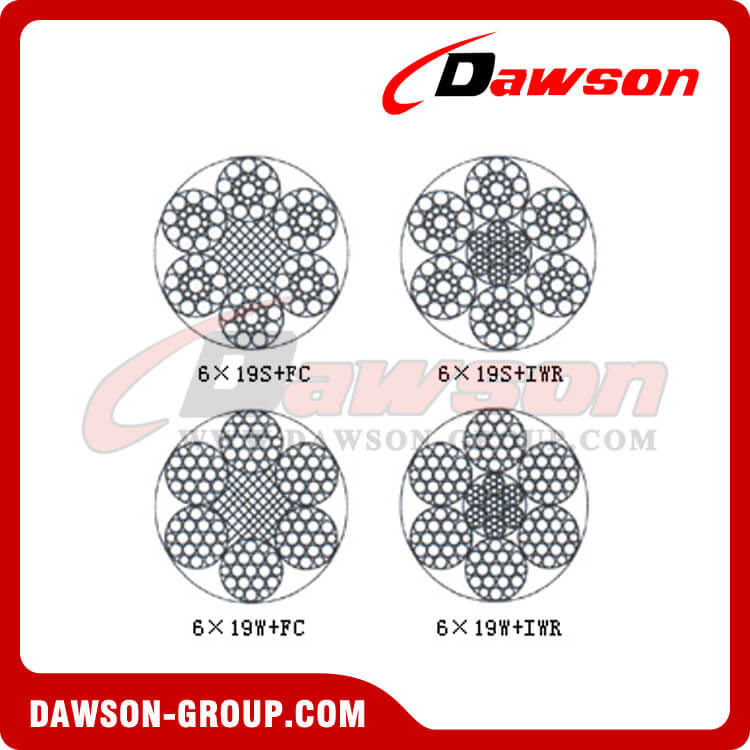

Construcción de cable de alambre con contacto lineal (6×19S+FC)

Construcción de cable de alambre con contacto lineal (6×19S+FC)
- Dawson Group Ltd. - Fabricante, proveedor y fábrica de China

Diámetro nominal	Peso aproximado			Resistencia nominal a la tracción de la cuerda (MPA)
				1570		1670		1770		1870		1960
				Carga mínima de rotura de la cuerda
D	NF	SF	IWR/IWS	FC	IWR/IWS	FC	IWR/IWS	FC	IWR/IWS	FC	IWR/IWS	FC	IWR/IWS
milímetros	kilogramos/100m			(KN)
5	9.22	9	10.1	13	14	13.8	14.9	14.6	15.8	15.4	16.6	16.2	17.4
6	13.3	13	14.6	18.7	20.1	19.8	21.4	21	22.7	22.2	24	23.3	25.1
7	18.1	17.6	19.9	25.4	27.4	27	29.1	28.6	30.9	30.2	32.6	31.7	34.2
8	23.6	23	25.9	33.2	35.8	35.3	38	37.4	40.3	39.5	42.6	41.4	44.7
9	29.9	29.1	32.8	42	45.3	44.6	48.2	47.3	51	50	53.9	52.4	56.5
10	36.9	36	40.5	51.8	55.9	55.1	59.5	58.4	63	61.7	66.6	64.7	69.8
11	44.6	43.5	49.1	62.7	67.6	66.7	71.9	70.7	76.2	74.7	80.6	78.3	84.4
12	53.1	51.8	58.4	74.6	80.5	79.4	85.6	84.1	90.7	88.9	95.9	93.1	101
13	62.3	60.8	68.5	87.6	94.5	93.1	101	98.7	107	104	113	109	118
14	72.2	70.5	79.5	102	110	108	117	115	124	121	131	127	137
15	82.9	81	91.2	117	126	124	134	131	142	139	150	146	157
16	94.4	92.1	104	133	143	141	152	150	161	158	170	166	179
18	119	117	131	168	181	179	193	189	204	200	216	210	226
19	133	130	146	187	202	199	215	211	228	223	240	234	252
20	147	144	162	207	224	220	238	234	252	247	266	259	279
22	178	174	196	251	271	267	288	283	305	299	322	313	338
24	212	207	234	298	322	317	342	336	363	355	384	373	402
26	249	243	274	350	378	373	402	395	426	417	450	437	472
28	289	282	318	406	438	432	466	458	494	484	522	507	547
30	332	324	365	466	503	496	535	526	567	555	599	582	628
32	377	369	415	531	572	564	609	598	645	632	682	662	715
34	426	416	469	599	646	637	687	675	728	713	770	748	807
36	478	466	526	672	724	714	771	757	817	800	863	838	904
38	532	520	586	748	807	796	859	843	910	891	961	934	1010
40	590	576	649	829	894	882	951	935	1010	987	1070	1030	1120
42	650	635	715	914	986	972	1050	1030	1110	1090	1170	1140	1230
44	714	697	785	1000	1080	1070	1150	1130	1220	1190	1290	1250	1350
46	780	762	858	1100	1180	1170	1260	1240	1330	1310	1410	1370	1480
48	849	829	934	1190	1290	1270	1370	1350	1450	1420	1530	1490	1610
50	922	900	1010	1300	1400	1380	1490	1460	1580	1540	1660	1620	1740
52	997	973	1100	1400	1510	1490	1610	1580	1700	1670	1800	1750	1890
54	1080	1050	1180	1510	1630	1610	1730	1700	1840	1800	1940	1890	2030
56	1160	1130	1270	1620	1750	1730	1860	1830	1980	1940	2090	2030	2190
58	1240	1210	1360	1740	1880	1850	2000	1960	2120	2080	2240	2180	2350
60	1330	1300	1460	1870	2010	1980	2140	2100	2270	2220	2400	2330	2510
62	1420	1380	1560	1990	2150	2120	2290	2250	2420	2370	2560	2490	2680
64	1510	1470	1660	2120	2290	2260	2440	2390	2580	2530	2730	2650	2860
66	1610	1570	1770	2260	2430	2400	2590	2540	2740	2690	2900	2820	3040
68	1700	1660	1870	2400	2580	2550	2750	2700	2910	2850	3080	2990	3230
70	1810	1760	1990	2540	2740	2700	2910	2860	3090	3020	3260	3170	3420
72	1910	1870	2100	2690	2900	2860	3080	3030	3270	3200	3450	3350	3620
74	2020	1970	2220	2840	3060	3020	3260	3200	3450	3380	3650	3540	3820
76	2130	2080	2340	2990	3230	3180	3430	3370	3640	3560	3850	3740	4030
78	2240	2190	2470	3150	3400	3350	3620	3550	3830	3750	4050	3940	4250
80	2360	2300	2590	3320	3580	3530	3800	3740	4030	3950	4260	4140	4470



Enganches

1. Vertical- El accesorio vertical o recto consiste simplemente en utilizar una eslinga para conectar un gancho de elevación u otro dispositivo a una carga.Se puede utilizar la carga nominal total de la eslinga, pero nunca se debe exceder.Se debe utilizar un eslogan en dicho elevador para evitar la rotación, que puede dañar la eslinga.Una eslinga de cable con un empalme metido a mano puede soltarse y fallar si se permite que la eslinga gire.

2. Gargantilla- Las configuraciones de enganche tipo gargantilla reducen la capacidad nominal de una eslinga entre un 20 y un 25 por ciento.Si una carga cuelga libremente, el ángulo normal del estrangulador es de aproximadamente 135°.Cuando el ángulo del estrangulador es inferior a 120°, se debe realizar un ajuste en la capacidad nominal del estrangulador (consulte la ilustración a continuación).Se debe tener sumo cuidado para determinar el ángel de estrangulamiento con la mayor precisión posible.Como se indica en la siguiente tabla, la disminución de la capacidad nominal es dramática.



   Enganche de gargantilla

AJUSTE DE CAPACIDAD NOMINAL

Ahogo  Cuerda IWRC y núcleo de fibra

Ángulo       Por ciento de

(Grados)    Capacidad nominal de gargantilla

Más de 120        100

  90-120          87

  60-89            74

  30-59            62

hasta 29         49



Ajuste de ángulo

Ajuste de capacidad nominal para eslingas en enganche tipo estrangulador cuando el ángulo es inferior a 120°.Los ángulos de estrangulamiento superiores a 135° son inestables y no deben usarse.


3. Cesta- La cesta enganchada distribuye una carga equitativamente entre las dos patas de una eslinga, dentro de las limitaciones impuestas por los ángulos en los que las patas se fijan a la carga (consulte la discusión sobre los ángulos de la eslinga).

Enganche de cesta

AJUSTE DE CAPACIDAD

    Ángulo                      Porcentaje de una sola pierna

(Grados)                          Capacidad

       90                                      200

       60                                      170

       45                                      140

       30                                      100



Ángulo

Un enganche de canasta tiene el doble de capacidad que una pata de eslinga sólo si las patas de la eslinga son verticales, y sólo si la relación D/d es 25:1 y es vertical.D/d>25:1 según ANSI B30.9.

ADVERTENCIA: No utilice ni permita el uso de los productos de este catálogo, a menos que el usuario haya leído y comprendido las instrucciones y advertencias aplicables del producto.Información disponible bajo petición.

relevando

Acelerar las conexiones para cargar aumenta la carga en las conexiones que se ajustan hasta dos veces.

No reeves.



Eslingas de patas triples y cuádruples

Las eslingas de tres patas tienen un 50 % más de capacidad que las de dos patas solo si el centro de gravedad está en el centro de los puntos de conexión y las patas están ajustadas correctamente (parte igual de la carga).

Las eslingas de cuatro patas ofrecen una mayor estabilidad pero no proporcionan una mayor capacidad de elevación.

Centro de gravedad (COG)

La ubicación del centro de gravedad con respecto a los puntos de recogida es una consideración importante.

Carga de COG y eslinga

Al levantar verticalmente, la carga se compartirá equitativamente si el centro de gravedad está igualmente espaciado entre los puntos de recogida, como en la primera ilustración de la derecha.Si el peso de la carga es de 10,000 lbs, entonces cada eslinga tendrá una carga de 5,000 lbs.y cada grillete y cáncamo también tendrá una carga de 5,000 lbs.

Cuando el centro de gravedad no está igualmente espaciado entre los puntos de recogida, como en la segunda ilustración, las eslingas y los accesorios no transportarán una parte igual de la carga.La eslinga conectada al punto de recogida más cercano al centro de gravedad transportará la mayor parte de la carga.La eslinga 2 es la más cercana al COG.Tendrá la mayor parte de carga.

Cabestrillo 2 = 10.000 × 8 /（8+2）= 8.000

Eslinga 1 = 10 000 × 2 /（8+2）= 2000

ADVERTENCIA: No utilice ni permita el uso de los productos del catálogo, a menos que el usuario haya leído y comprendido las instrucciones y advertencias aplicables del producto.Información disponible bajo petición.

Ángulo de cabestrillo

El ángulo de la eslinga (también llamado ángulo de carga) es el ángulo medido entre un plano horizontal y la pata o el cuerpo de la eslinga.Este ángulo es muy importante y puede tener un efecto dramático en la capacidad nominal de la eslinga (vea la ilustración a continuación).Como se ilustra a la derecha, cuando este ángulo disminuye, aumenta la carga en cada pierna.Este principio se aplica ya sea que se use una eslinga para tirar en ángulo, en un enganche de canasta o para eslingas de puente de múltiples patas.No se utilizarán ángulos de eslinga inferiores a 30°.

Ángulos y carga

Ángulos y estrés

¿Cómo se llevan dos baldes de agua?Estas ilustraciones tipifican las tensiones impuestas a las eslingas cuando las patas están unidas a la carga en varios ángulos.

             Factor de ángulo de carga

Ángulo de cabestrillo                   Ángulo de carga

Grados(A°)                 Factor =L/H

   90                              1.00

   60                             1.155

   50                             1.305

   45                             1.414

   30                             2.00

 CARGA EN CADA PATA DE LA ESLINGA =

(Carga/2)×FACTOR DE ÁNGULO DE CARGA

ANSI B30.9 recomienda no utilizar un ángulo de eslinga horizontal inferior a 30°.
