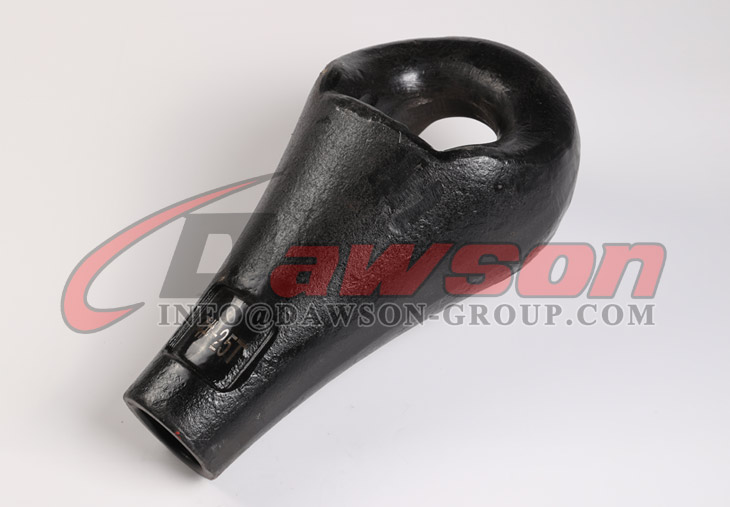

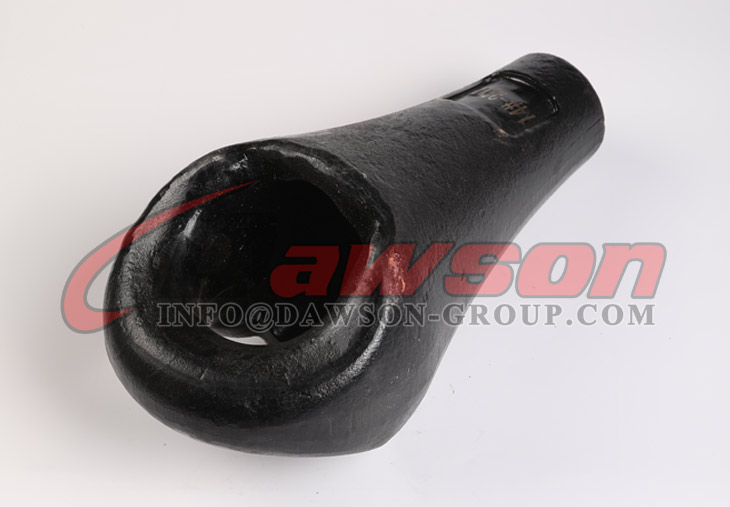

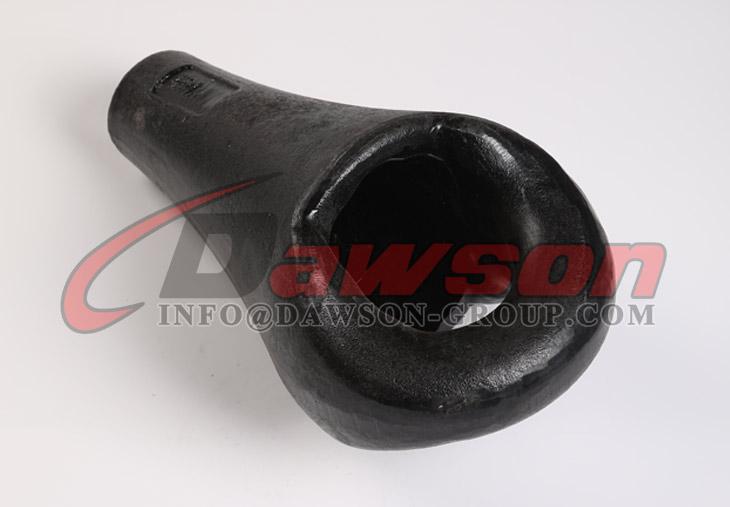

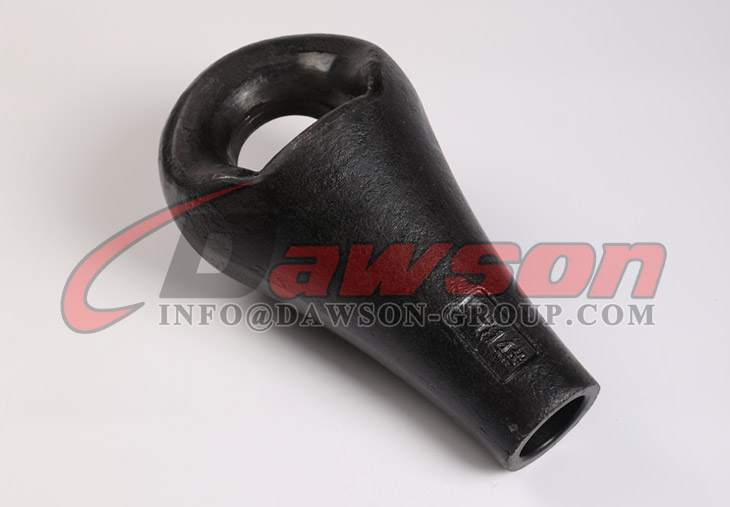

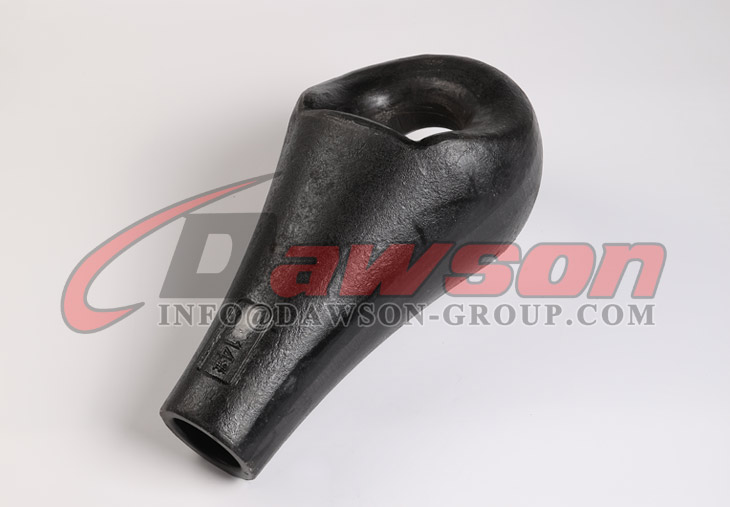

El conector en forma de pera para cuerda DAWSON está diseñado para, en combinación con el enlace de liberación rápida DAWSON, pasar suavemente sobre las poleas de cable.La vida útil del DAWSON Rope Pear Socket generalmente supera la del cable de acero.El conector Rope Pear se puede montar mediante fundición con una masa de fundición de 2 componentes sin necesidad de ayuda externa y garantiza una conexión fuerte.Los casquillos tipo pera para cuerda DAWSON son adecuados para cualquier tipo de cable de acero.
Material: Acero fundido de alta calidad.
Marcado: Logotipo del fabricante, tamaño y número de lote.
Advertencia: Las capacidades especificadas que se muestran son para operación con cuchara.Para otras aplicaciones utilice un factor de seguridad 5:1
Factor de seguridad: 5:1

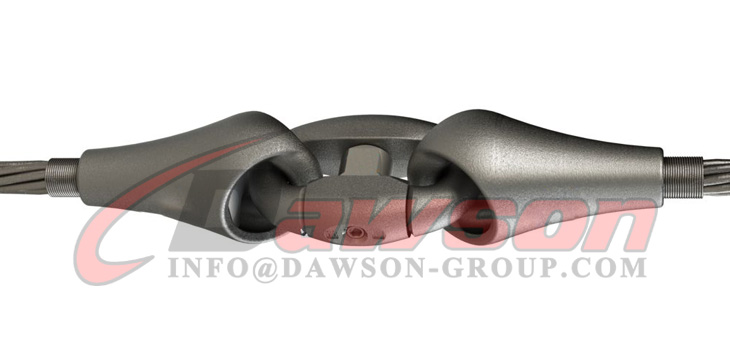

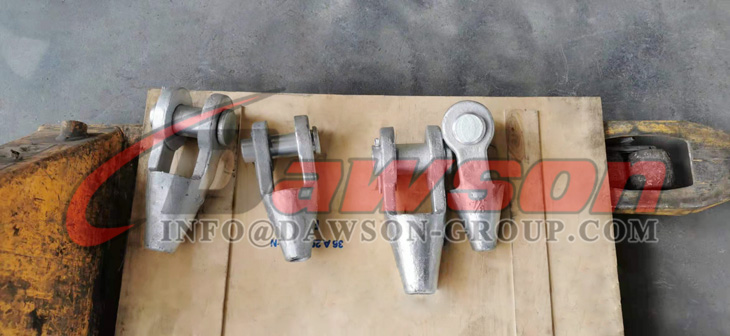

Combinación del casquillo de pera de cuerda DAWSON con enlace de liberación rápida DAWSON
Se puede instalar un conector de pera para cuerda en un eslabón de liberación rápida del mismo tamaño o en un eslabón de diferente tamaño, como se indica en la tabla.
| Artículo No. | Tamaño de pera | Diámetro del cable (mm) | Carga de trabajo
(kg) | Carga de rotura
(kg) | Tamaño (mm) | Peso
(kg) |
| A | B | C | D | E | F | G | H | I | L |
| DS-2702-02 | 2 | 12-13 | 2000 | 14000 | 95 | 56 | 25 | 195 | 15.5 | 13.5 | 22 | 25 | 16 | 41 | 0.4 |
| DS-2702-03 | 3 | 14-15 | 2500 | 17500 | 109 | 64 | 28 | 220 | 17.5 | 15.5 | 24 | 29 | 19 | 48 | 0.7 |
| DS-2702-04 | 4 | 16-17 | 3000 | 22500 | 123 | 70 | 31 | 220 | 19.5 | 17.5 | 26 | 31 | 23 | 58 | 0.9 |
| DS-2702-05 | 5 | 18-19 | 4500 | 27500 | 135 | 84 | 33 | 245 | 21 | 19 | 30 | 42 | 23 | 64 | 1.4 |
| DS-2702-06 | 6 | 20-21 | 5000 | 35000 | 152 | 84 | 36 | 310 | 23 | 21 | 33 | 38 | 26 | 74 | 1.6 |
| DS-2702-07 | 7 | 22-24 | 7000 | 42500 | 166 | 100 | 40 | 310 | 26 | 23 | 37 | 48 | 30 | 78 | 2.2 |
| DS-2702-08 | 8 | 25-27 | 8000 | 52500 | 186 | 100 | 43 | 350 | 28 | 25 | 39 | 44 | 32 | 90 | 2.5 |
| DS-2702-09 | 9 | 28-30 | 11000 | 70000 | 202 | 120 | 45 | 350 | 32 | 28 | 40 | 58 | 35 | 98 | 3.7 |
| DS-2702-10 | 10 | 31-33 | 13000 | 85000 | 222 | 120 | 52 | 445 | 32 | 28.5 | 45 | 56 | 39 | 110 | 4.0 |
| DS-2702-11 | 11 | 34-36 | 15000 | 95000 | 239 | 142 | 55 | 445 | 36 | 31.5 | 50 | 70 | 42 | 110 | 6.1 |
| DS-2702-12 | 12 | 37-39 | 17000 | 110000 | 264 | 142 | 60 | 495 | 39 | 34.5 | 51 | 64 | 45 | 130 | 6.3 |
| DS-2702-13 | 13 | 40-42 | 21000 | 125000 | 285 | 166 | 63 | 555 | 43 | 36.5 | 59 | 80 | 48 | 132 | 8.8 |
| DS-2702-14 | 14 | 43-45 | 26000 | 155000 | 312 | 166 | 68 | 595 | 47 | 40 | 62 | 72 | 51 | 155 | 10.7 |
| DS-2702-15 | 15 | 46-48 | 30000 | 180000 | 337 | 170 | 75 | 595 | 51 | 44 | 66 | 68 | 55 | 170 | 11.6 |
| DS-2702-17 | 17 | 52-56 | 42500 | 240000 | 400 | 220 | 84 | 880 | 60 | 54 | 75 | 90 | 63 | 200 | 22.1
|
Nota
La carga de trabajo es como máximo igual a 1/5 de la carga de rotura mínima indicada.
La resistencia a la rotura del conector tipo pera para cuerda DAWSON es igual o superior a la resistencia a la rotura del cable de acero promedio aplicable en ese tamaño de conector (basado en la construcción 6×36WS con núcleo de acero con una resistencia a la tracción de 1960 N/mm2).
Para el DAWSON Rope Pear Socket tipo S, la resistencia a la rotura está relacionada con cables de acero especiales con un diámetro más pequeño que tienen una mayor carga de rotura, como los cables de acero de 8 hilos.
Productos mostrar:
Otros productos relacionados:
Conector de pera para cable de acero, conector de pera para cable, conector de pera para cable de acero, conector de pera para cable de acero, conector de pera para cable de acero, conector de pera para cable de acero, conector de pera de acero forjado, conector de pera de acero para cable de acero, conector de pera para cable de acero

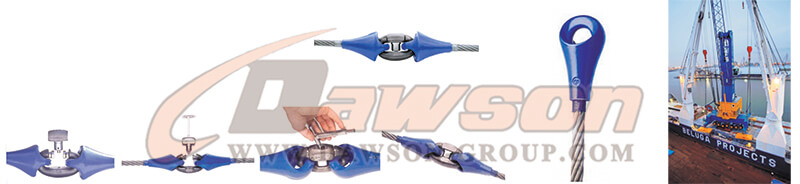

Aplicación de Enchufe de pera para cable de acero:
