DAWSON/OEM
DS-505
6-150MM
Estado de Disponibilidad: | |
---|---|
Cantidad: | |
Número de pieza | Tamaño de la manga (mm) | Para cable de alambre | Dimensión (pulgadas) | Máx.después del estampado Dimensiones (pulgadas) | Peso | ||||
Tamaño (pulgadas) | A | B | D | E | C | kg/100 piezas | |||
DS-SL700104 | 6 | 1/4' | 1 | 0.66 | 0.31 | 0.28 | 0.47 | 0.57 | 2.27 |
DS-SL700516 | 8 | 5/16' | 1.5 | 0.91 | 0.38 | 0.44 | 0.62 | 0.75 | 6.36 |
DS-SL700308 | 10 | 3/8' | 1.5 | 0.91 | 0.47 | 0.39 | 0.66 | 0.75 | 6.36 |
DS-SL700716 | 11 | 7/16' | 2 | 1.22 | 0.53 | 0.65 | 0.85 | 1.01 | 15 |
DS-SL700102 | 13 | 1/2' | 2 | 1.22 | 0.63 | 0.56 | 0.91 | 1.01 | 13 |
DS-SL700916 | 14 | 9/16' | 2.75 | 1.47 | 0.7 | 0.63 | 1.03 | 1.24 | 29 |
DS-SL700508 | 16 | 5/8' | 2.75 | 1.47 | 0.75 | 0.63 | 1.09 | 1.24 | 26 |
DS-SL700304 | 19 | 3/4' | 3.19 | 1.72 | 0.91 | 0.84 | 1.28 | 1.46 | 40 |
DS-SL700708 | 22 | 7/8' | 3.56 | 2.03 | 1.03 | 1 | 1.53 | 1.68 | 60 |
DS-SL701000 | 26 | 1' | 4 | 2.28 | 1.16 | 1.13 | 1.72 | 1.93 | 89 |
DS-SL701108 | 28 | 1 1/8' | 4.8 | 2.5 | 1.28 | 1.25 | 1.94 | 2.13 | 118 |
DS-SL701104 | 32 | 1 1/4' | 5.19 | 2.78 | 1.44 | 1.41 | 2.16 | 2.32 | 161 |
DS-SL701308 | 35 | 1 3/8' | 5.81 | 3 | 1.56 | 1.56 | 2.38 | 2.52 | 192 |
DS-SL701102 | 38 | 1 1/2' | 6.25 | 3.25 | 1.69 | 1.69 | 2.63 | 2.71 | 227 |
DS-SL701304 | 45 | 1 3/4' | 7.25 | 3.84 | 1.94 | 1.97 | 3.13 | 3.1 | 366 |
DS-SL702000 | 50 | 2' | 8.5 | 4.38 | 2.25 | 2.25 | 3.63 | 3.56 | 514 |
DS-SL702104 | 57 | 2 1/4' | 9.56 | 5.03 | 2.5 | 2.53 | 4.03 | 4.12 | 879 |
DS-SL702102 | 64 | 2 1/2' | 10.5 | 5.5 | 2.75 | 2.81 | 4.5 | 4.5 | 1068 |
DS-SL702304 | 70 | 2 3/4' | 11.5 | 5.75 | 3 | 3.09 | 4.75 | 4.7 | 1271 |
DS-SL703000 | 76 | 3' | 12 | 6 | 3.25 | 3.38 | 5 | 4.96 | 1335 |
DS-SL703104 | 82 | 3 1/4' | 13 | 6.5 | 3.86 | 3.54 | 5.43 | 5.37 | 1650 |
DS-SL703102 | 89 | 3 1/2' | 14 | 7 | 3.88 | 3.94 | 5.84 | 5.77 | 2106 |
DS-SL703304 | 95 | 3 3/4' | 15 | 7.5 | 4.06 | 4.25 | 6.31 | 6.23 | 2497 |
DS-SL704000 | 100 | 4' | 16 | 8.13 | 4.38 | 4.5 | 6.81 | 6.69 | 3087 |
DS-SL704102 | 115 | 4 1/2' | 18 | 9.13 | 4.88 | 5.06 | 7.66 | 7.45 | 4540 |
DS-SL705000 | 130 | 5' | 20 | 10.52 | 5.5 | 5.63 | 8.73 | 8.28 | 6600 |
DS-SL706000 | 150 | 6' | 24 | 12.54 | 6.5 | 6.75 | 10.2 | 9.93 | 12300 |

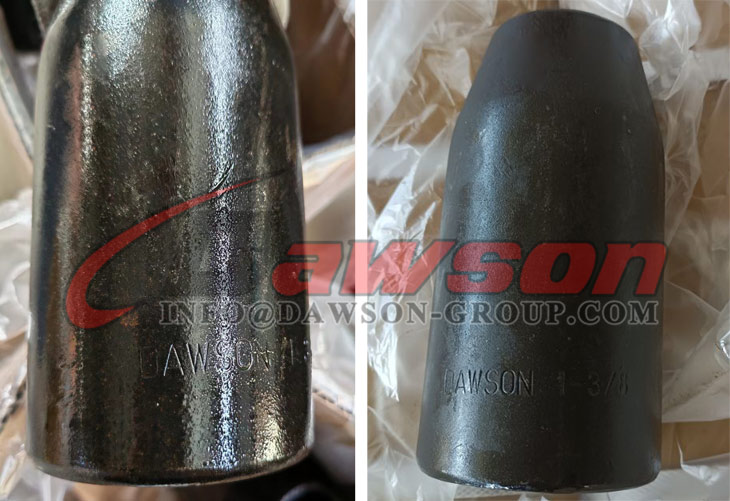

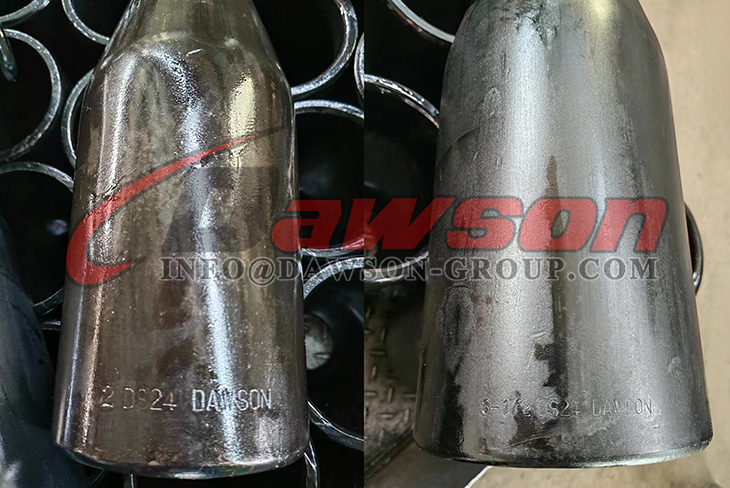

Somos el fabricante líder de manguitos estampados Flemish Eye en China.Todas nuestras fundas Flemish Eye tienen protección contra la corrosión y están fabricadas según los más altos estándares de calidad.El tratamiento de la superficie puede ser oxidado en negro o galvanizado.Las fundas están estampadas para su trazabilidad con código, tamaño y número de lote.
Todas nuestras fundas de estampado Flemish Eye se prueban para mejorar la capacidad de estampado.Las pruebas incluyen prueba de dureza, análisis químico, análisis de microestructura y prueba de aplanamiento cerrado según la norma EN 13411-3:2004.
Las fundas Flemish Eye cumplen con las normas europeas EN 13411-3 para empalmes mecánicos.
No aplicable en cables metálicos resistentes a la rotación.Cuando se aplican correctamente, las terminaciones tienen un índice de eficiencia superior al 90% según EN 13411-3, según la resistencia del catálogo del cable metálico.
Nuestras modernas instalaciones internas de forjado, tratamiento térmico, chorro de arena y marcado automático garantizan la calidad constante de las fundas de acero con ojo flamenco de 1/4' a 6' (galvanizadas y del mismo color).
★ Recomendado para ser utilizado con cable de acero 6x19,6x25,6x29,6x37 IPS o XIP(EIP), FC o IWRC.Si se utiliza con cualquier otro tipo de construcción o grado de cable metálico, se recomienda realizar la prueba de carga de rotura de la terminación estampada para comprobar el conjunto que se va a fabricar.

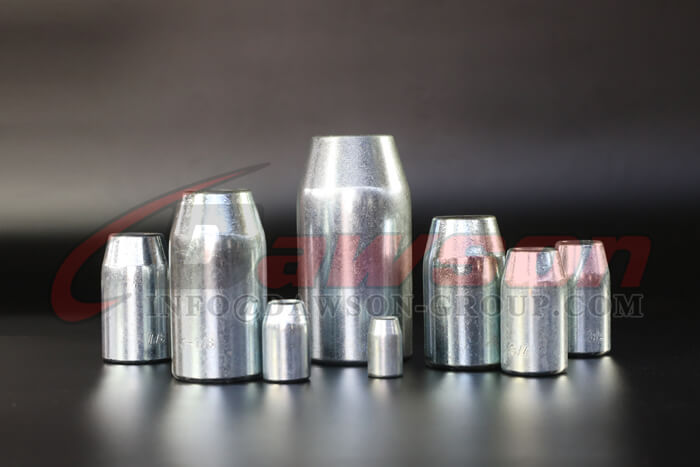

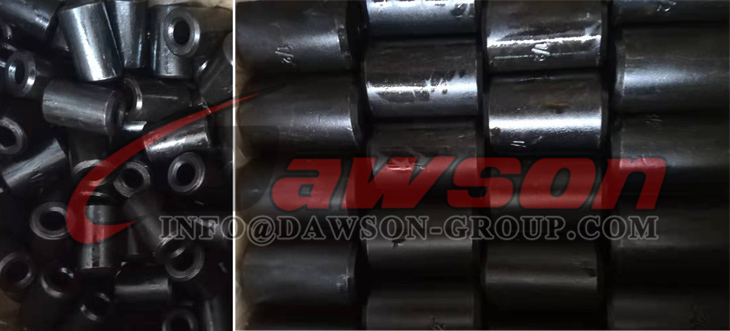

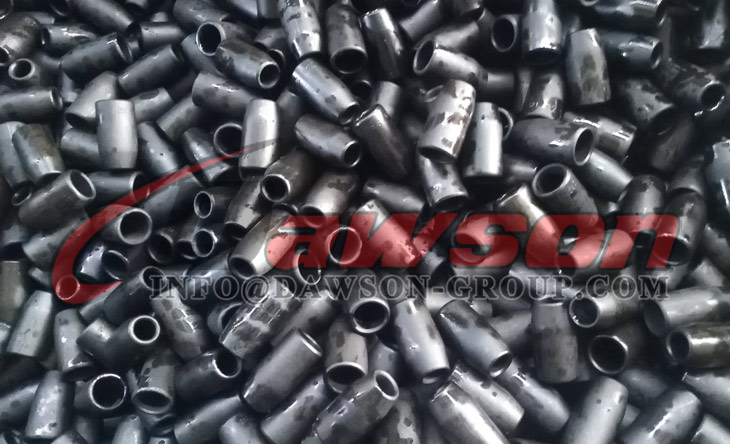

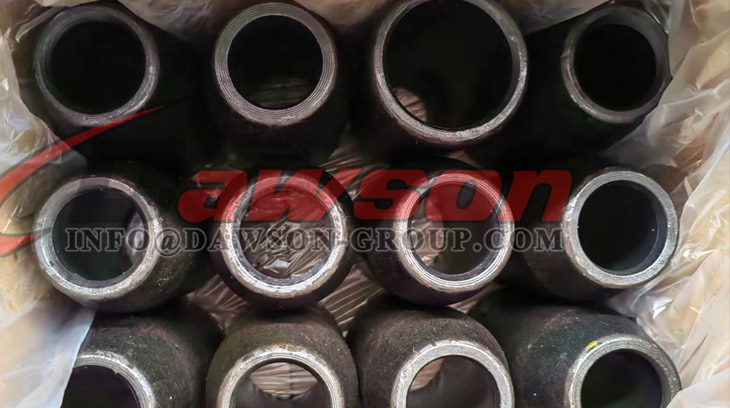

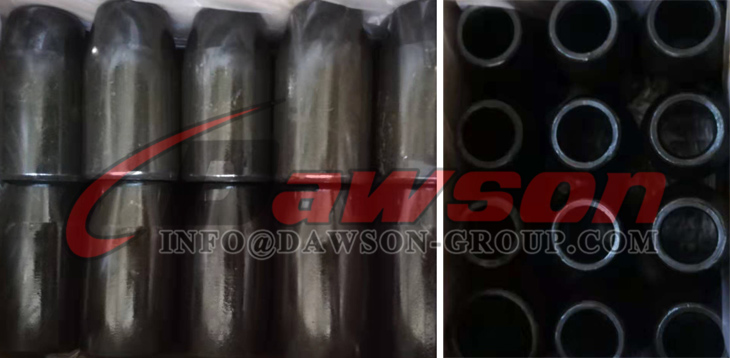

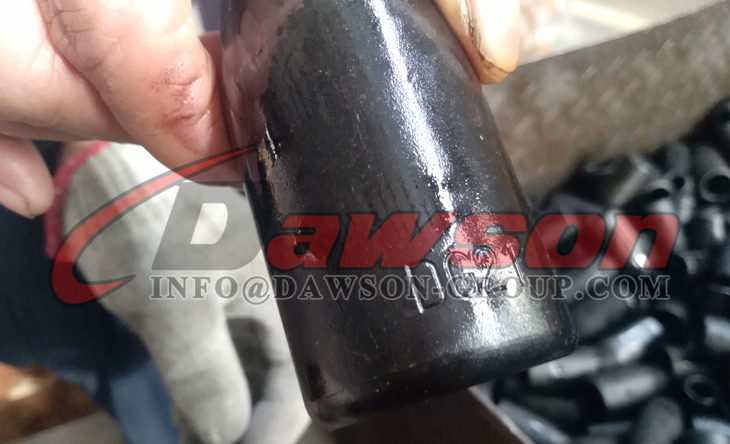

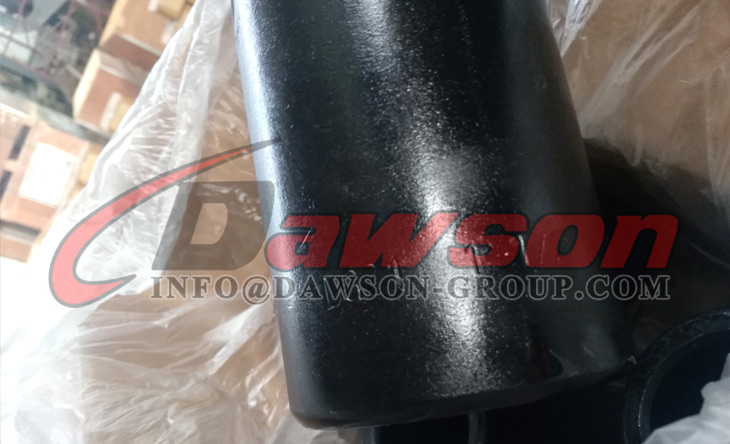

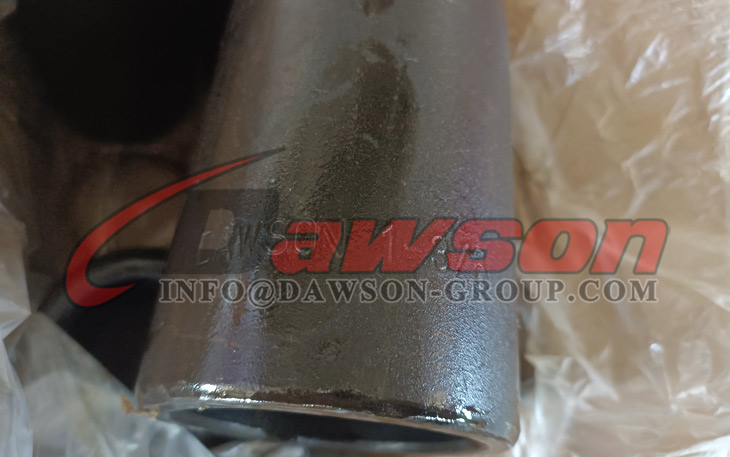

Productos mostrar:
Etiquetas calientes: Manguitos de ojo flamenco, manguitos de ojo flamenco de acero al carbono, manguitos de ojo flamenco DS-505, manguitos de cable de acero, manguitos de acero de cable de acero, manguito estampado de acero de ojo flamenco, casquillos de cable de acero, manguitos de estampado de acero de ojo flamenco de cable DS-505, DS- Mangas de estampado de acero con ojo flamenco 505, mangas de cable de alta calidad

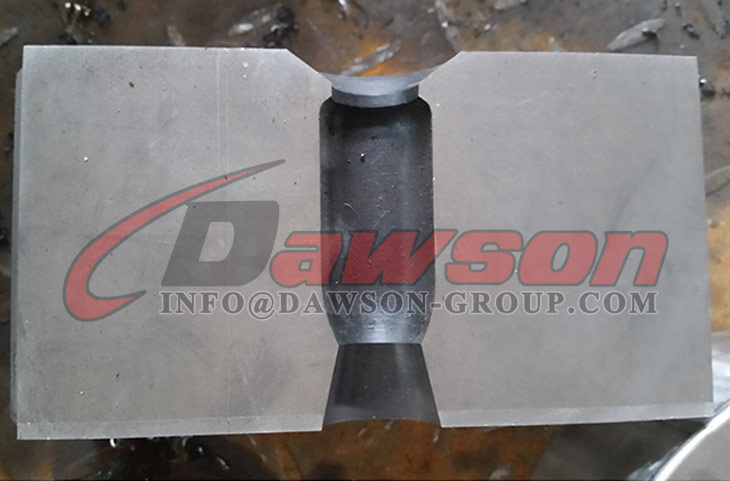

Troqueles de prensa para casquillos de cable DS-505:

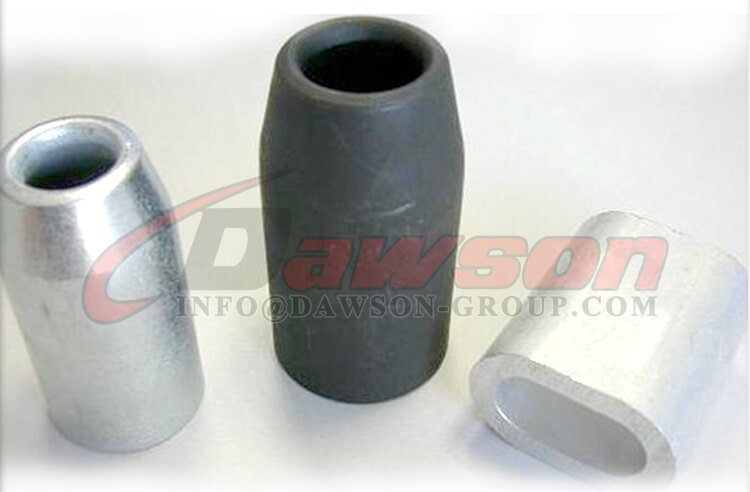

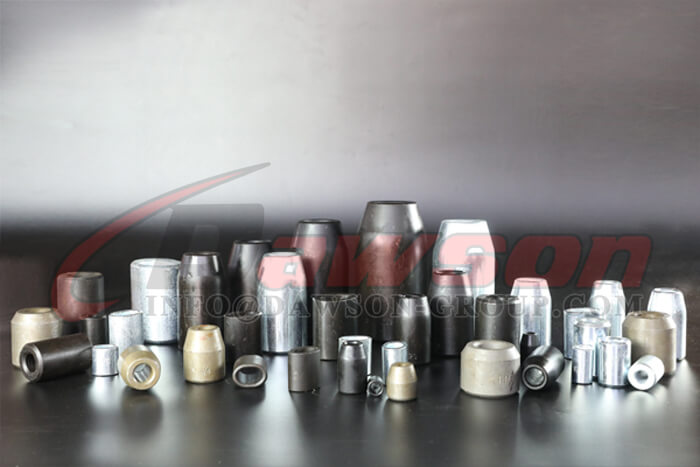

Otros productos relacionados:
Solicitud de Mangas de cable de alambre:

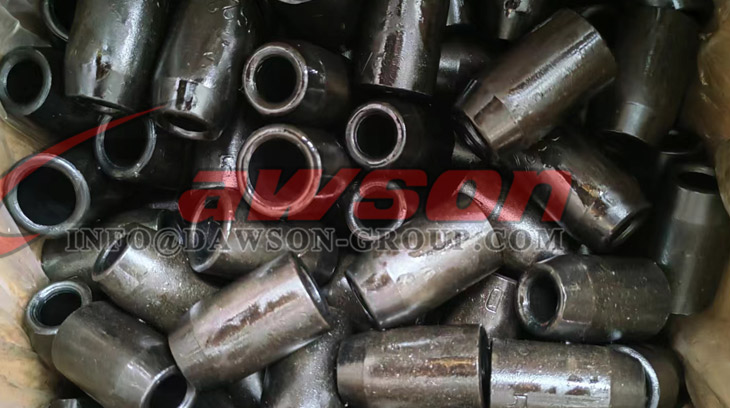

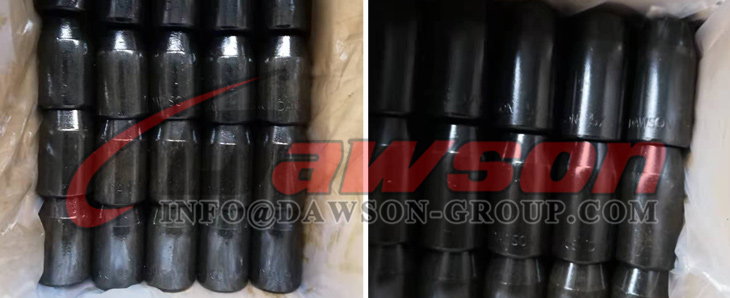

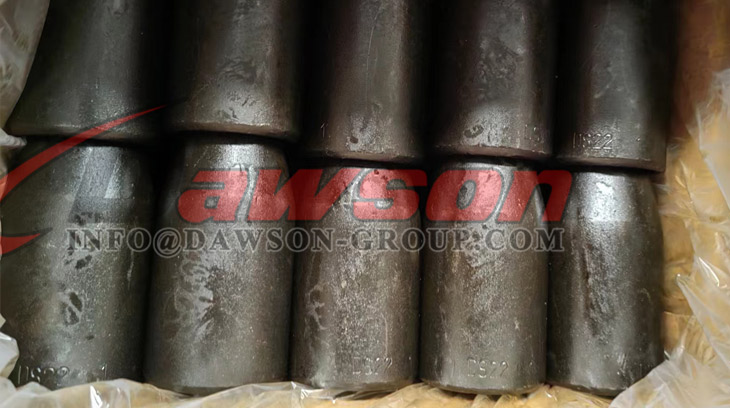

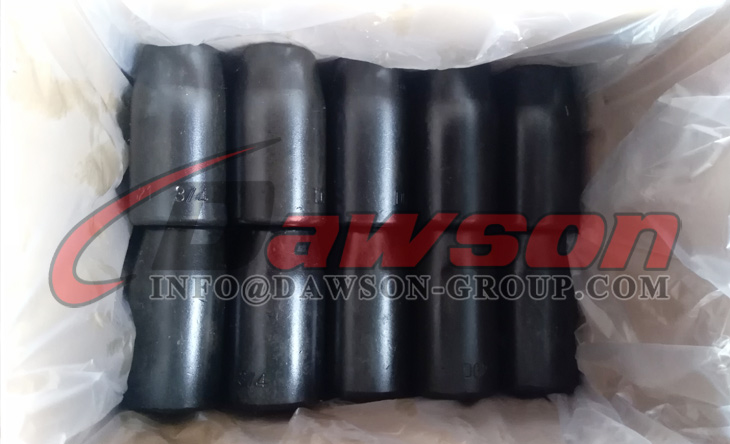

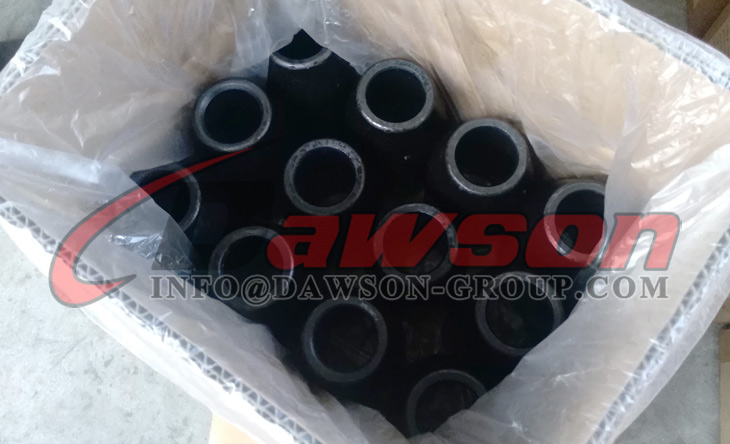

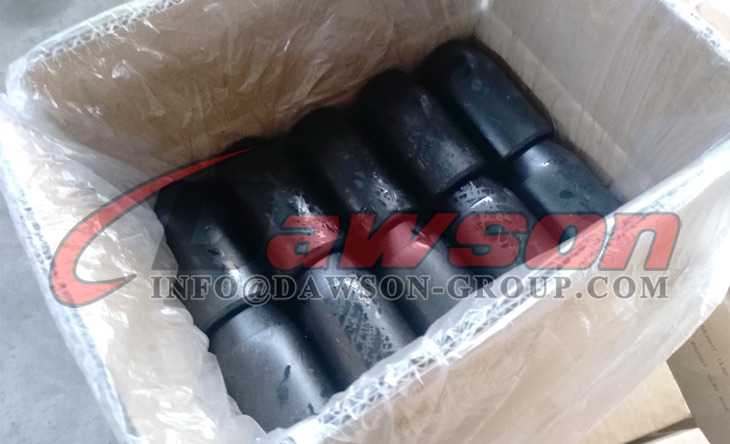

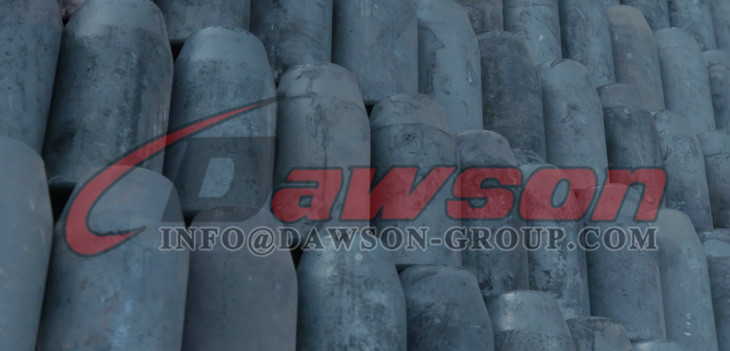

Muestra de fábrica y paquete:
