Tamaño: 1/4' - 1-3/4'
Material: acero aleado y acero al carbono.
Superficie: Galvanizada, pintada y otras.
Tecnología: Estampado forjado
Marcado: Según norma, Nº de lote y Fabricante.
Factor de seguridad: 4:1

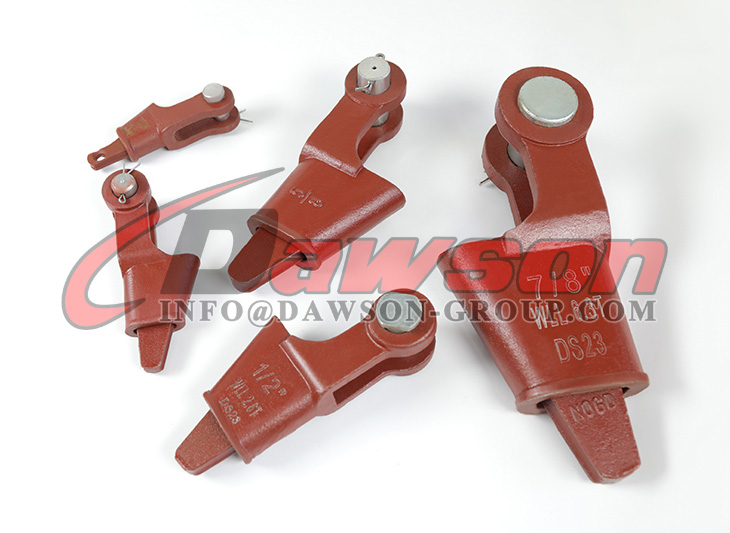

Cumple con los requisitos de rendimiento de BS EN 13411-6:2004+A1:2008.

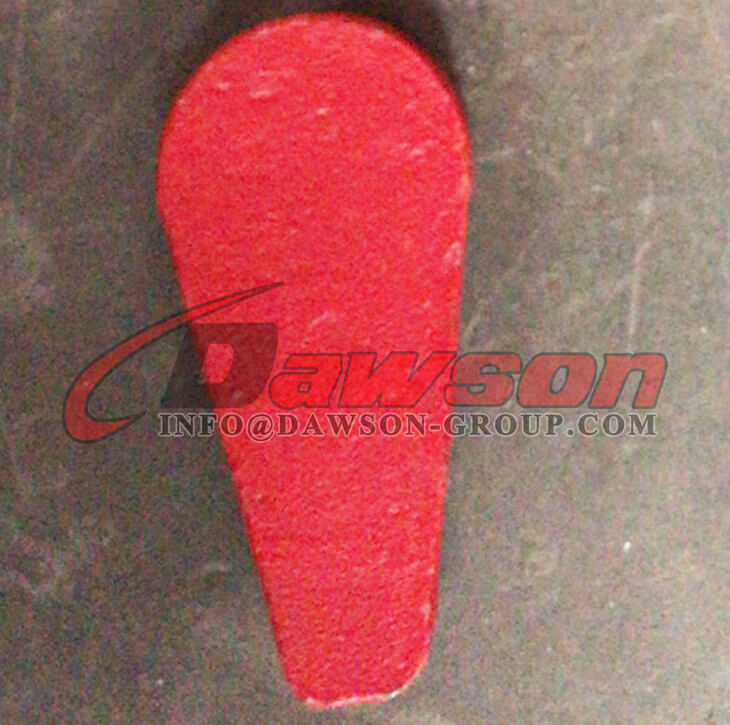

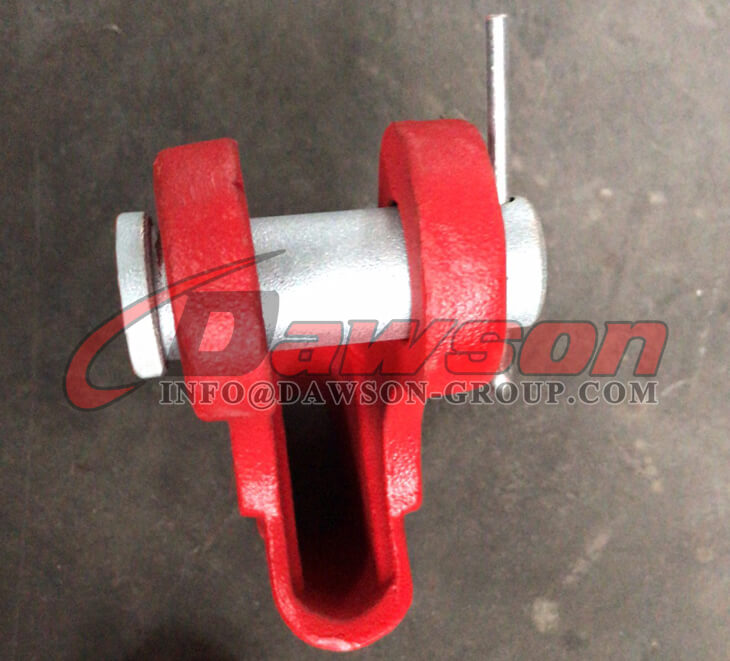

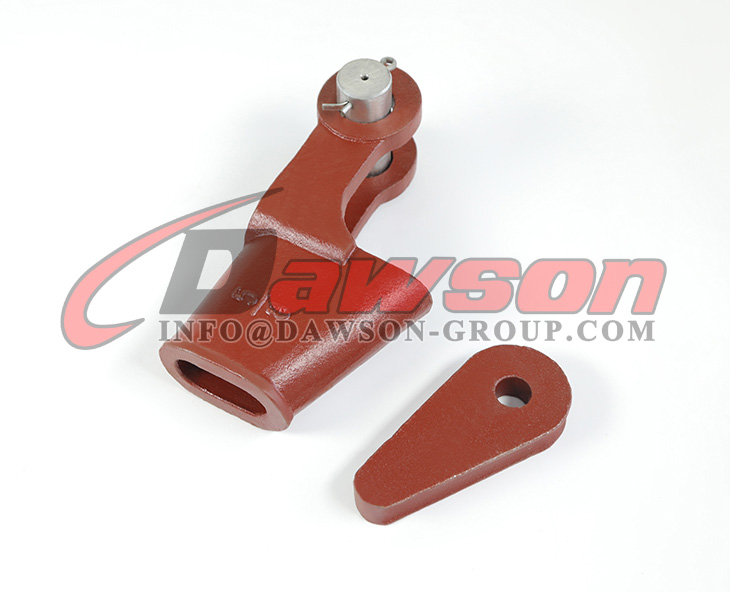

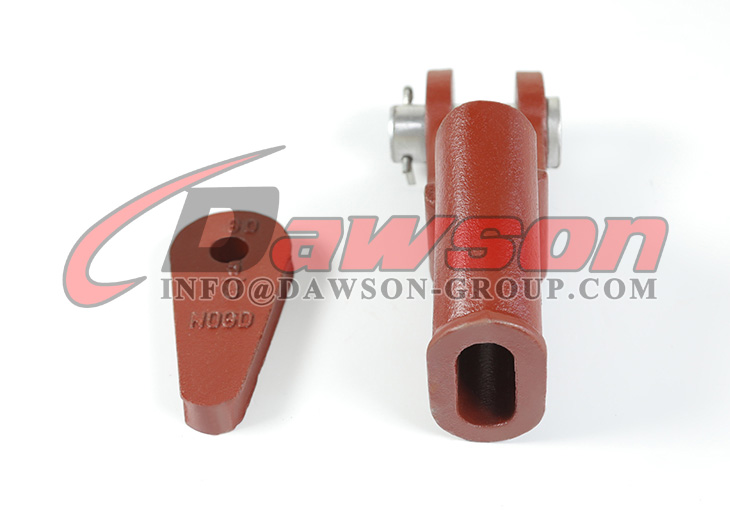

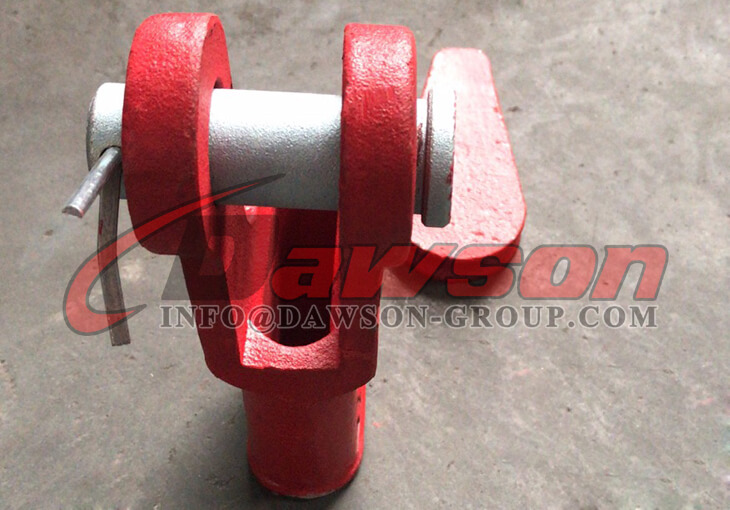

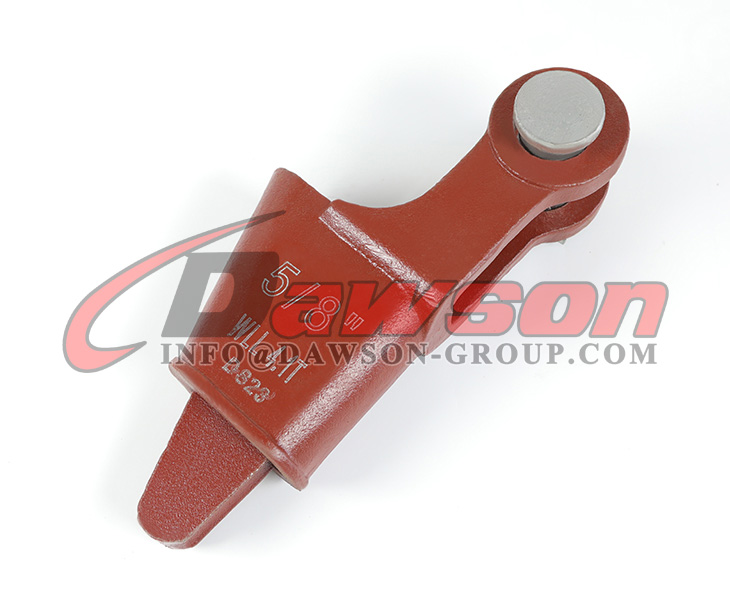

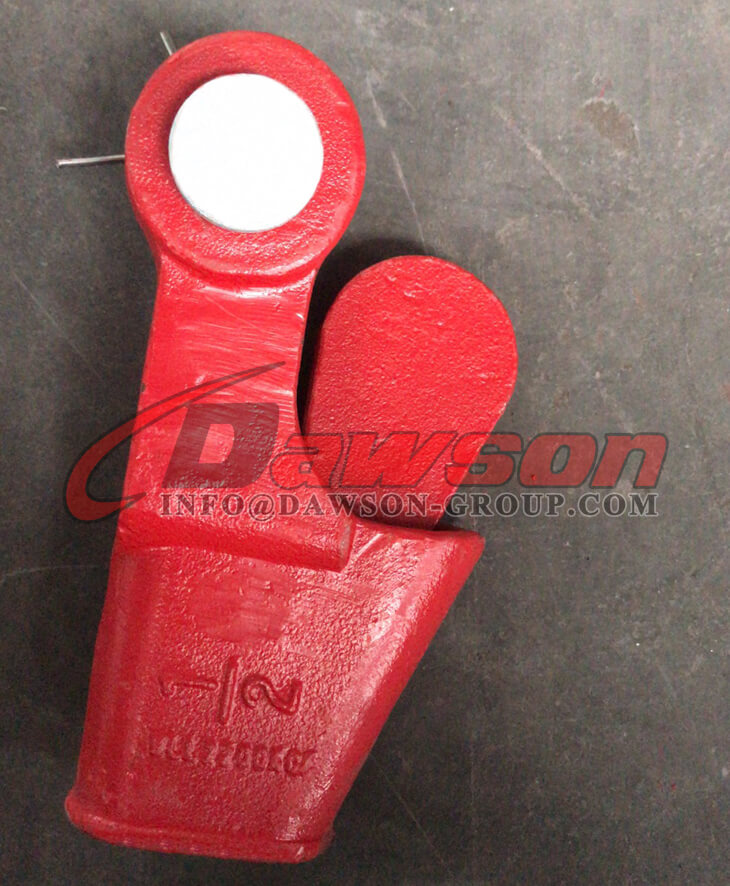

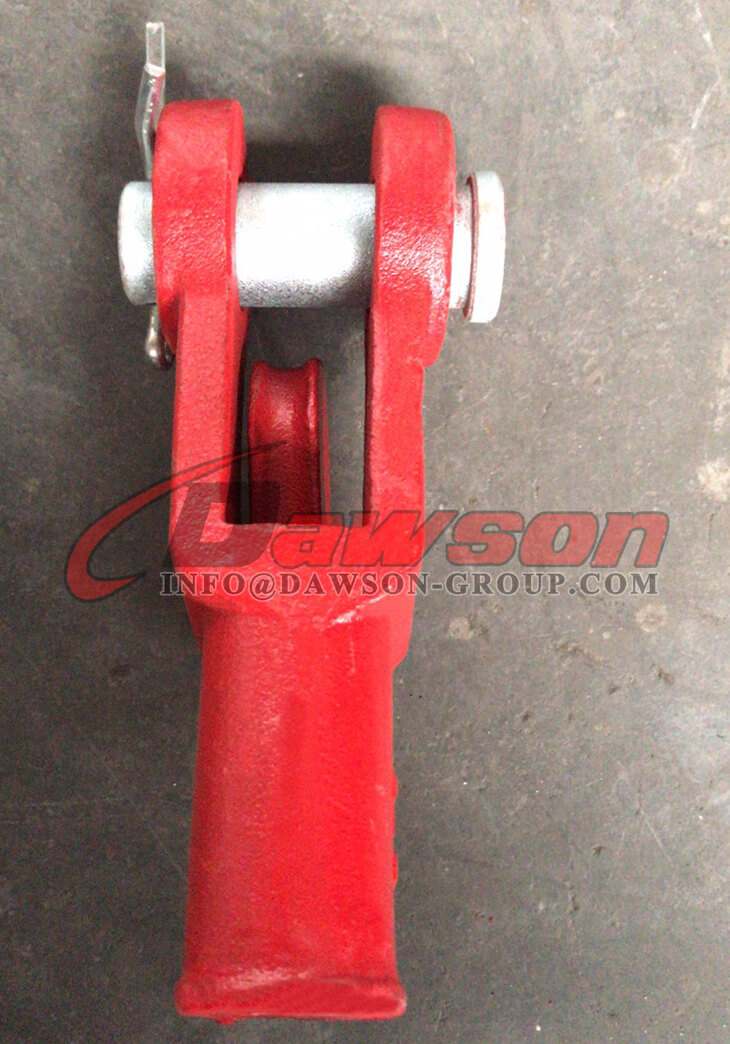

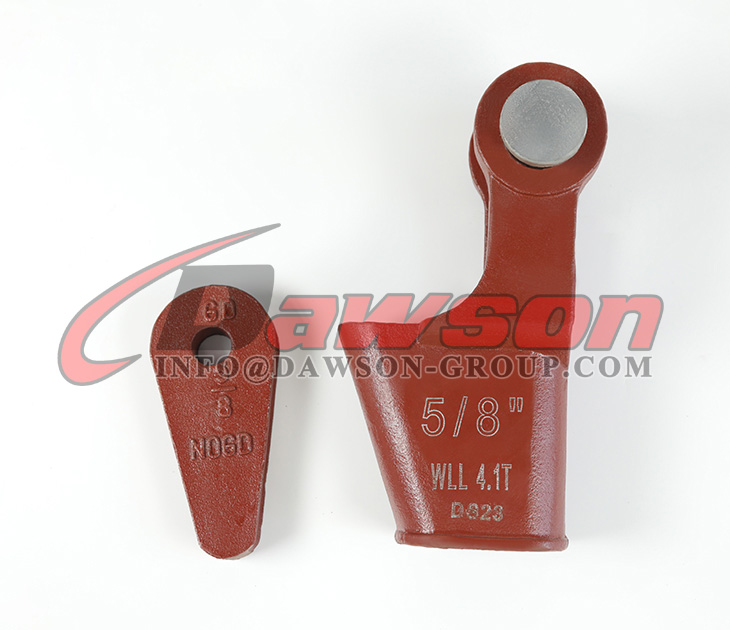

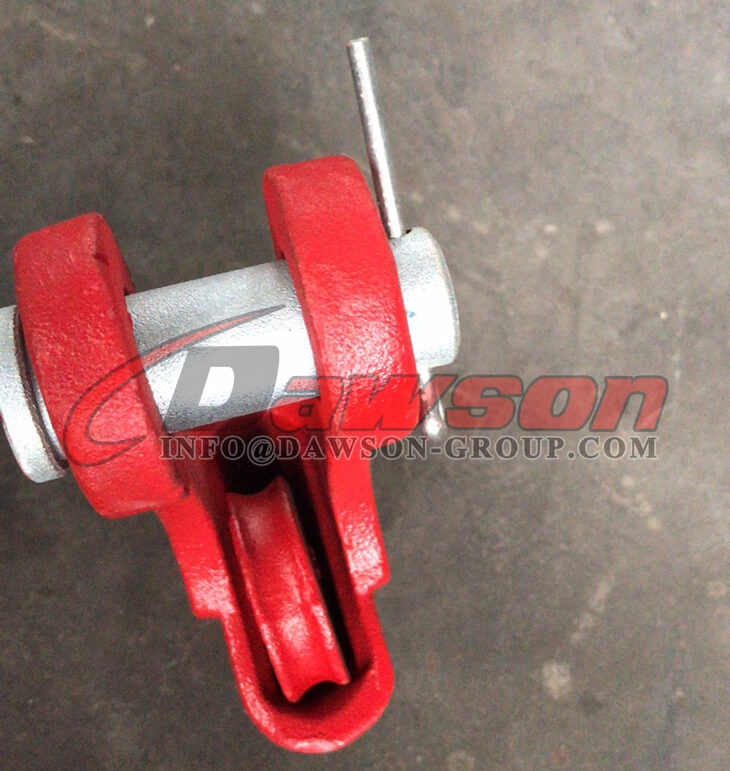

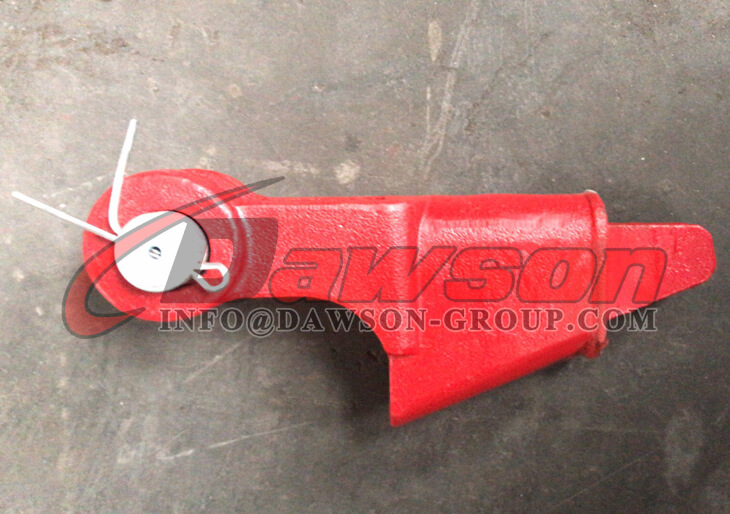

El conjunto incluye casquillo, cuña, pasador y clip para cable metálico.
Asegura la cola o 'extremo sin salida' del cable metálico a la cuña, eliminando así la pérdida o 'perforación' de la cuña.
Elimina la necesidad de un trozo adicional de cuerda y se instala fácilmente.
La cola, que está asegurada por la base del clip y la cuña, se deja sin deformar y disponible para su reutilización.
Genera una eficiencia mínima del 80% basada en la resistencia a la rotura del catálogo del cable metálico.
El diámetro del pasador y la apertura de la mordaza permiten utilizar la cuña y el casquillo junto con casquillos estampados y de fundición abiertos.
Los casquillos de cuña cumplen con los requisitos de rendimiento de la Especificación Federal RR-S-550F, Tipo C, excepto aquellas disposiciones requeridas por el contratista.
tabla 1
| Diámetro del cable | Dimensiones (mm) |
| A | B | C | D | E | F | G | H | J | K | L | M | N | P | T | R1 | R2 | d | t | t1 | t2 |
| In | milímetros |
| 1/4 | 5~6 | 98 | 44 | 14 | 26 | 18 | 10 | 20 | 36 | 39 | 18 | 43 | 22 | 7 | 2.5 | 7 | 14 | 6.5 | 14 | 5.5 | 4 | 1 |
| 5/16 | 7~8 | 119 | 54 | 17 | 33 | 22 | 12 | 24 | 44 | 47.5 | 22.5 | 53 | 26.5 | 9 | 3 | 9 | 17 | 8 | 17.5 | 7 | 5 | 1 |
| 3/8 | 9~10 | 143 | 65 | 20.6 | 39.6 | 26.2 | 14.2 | 28.7 | 52.5 | 57 | 26.9 | 63.5 | 31.75 | 11 | 4 | 11.2 | 20 | 10 | 21 | 8 | 6 | 1.25 |
| 1/2 | 11~13 | 173 | 87.5 | 25.5 | 49.3 | 33.5 | 17.5 | 35.1 | 71.5 | 76 | 33.3 | 70 | 43.84 | 14.5 | 5 | 12.7 | 30 | 15 | 25.8 | 10 | 8 | 1 |
| 5/8 | 14~16 | 207 | 103 | 31.8 | 57.2 | 42.3 | 22.3 | 44.5 | 84 | 93.5 | 38.1 | 82.5 | 49.96 | 18 | 6 | 14.2 | 30 | 15 | 30.5 | 12 | 10 | 1.1 |
| 3/4 | 18~19 | 248 | 122 | 38.1 | 70 | 49.4 | 25.4 | 52.3 | 100 | 111 | 44.5 | 101 | 59.6 | 21.5 | 8 | 16.8 | 35 | 18 | 35.5 | 14 | 12 | 1.45 |
| 7/8 | 20~22 | 283 | 139 | 44.5 | 79.5 | 54.7 | 28.7 | 58.5 | 114 | 127 | 51 | 114 | 67.78 | 25 | 8 | 19.1 | 40 | 20 | 41.8 | 16 | 14 | 1.9 |
| 1 | 24~26 | 324 | 155 | 50.8 | 95 | 61 | 33.3 | 65 | 127 | 146 | 57 | 127 | 73.86 | 28 | 10 | 22.3 | 50 | 25 | 51.2 | 19 | 16 | 2 |
| 1-1/8 | 28 | 365 | 171 | 57.2 | 108 | 70 | 38.1 | 74.5 | 140 | 165 | 63.5 | 143 | 79.95 | 31 | 12 | 25.4 | 60 | 30 | 57.5 | 22 | 18 | 2.25 |
| 1-1/4 | 30~32 | 406 | 187 | 63.5 | 121 | 76 | 41.4 | 81 | 152 | 184 | 70 | 159 | 85 | 35 | 14 | 28.7 | 65 | 32 | 64 | 24 | 20 | 2.5 |
| 1-1/2 | 34~38 | 490 | 235 | 76 | 146 | 91 | 50 | 97 | 182 | 221 | 84 | 191 | 102 | 42 | 17 | 34 | 78 | 38 | 77 | 29 | 24 | 3 |
| 1-3/4 | 40~45 | 573 | 275 | 89 | 170 | 106 | 58 | 113 | 213 | 258 | 98 | 223 | 119 | 49 | 20 | 40 | 91 | 44 | 90 | 34 | 28 | 3.5
|
Tabla 2
| Diámetro del cable | Dimensiones (mm) |
| In | milímetros | H | H1 | H2 | (L) | R | R1 | R2 | d | d1 | B |
| 1/4 | 5~6 | / | / | / | / | / | / | / | / | / | / |
| 5/16 | 7~8 | 52 | 5 | 1.4 | 12.5 | 15 | 10 | 4.5 | 10 | 4.6 | 9 |
| 3/8 | 9~10 | 56 | 6 | 1.6 | 15.05 | 17.5 | 12 | 5.5 | 12 | 5.5 | 11 |
| 1/2 | 11~13 | 75 | 7 | 1.75 | 21.25 | 24 | 15 | 6.5 | 15 | 7 | 14 |
| 5/8 | 14~16 | 92 | 8 | 2.25 | 23 | 27.75 | 18 | 8.5 | 18 | 8 | 18 |
| 3/4 | 18~19 | 110 | 10 | 3 | 26.2 | 32.5 | 20 | 10 | 20 | 8.5 | 21 |
| 7/8 | 20~22 | 125 | 10 | 3.1 | 30.4 | 37.25 | 22 | 11.5 | 24 | 10 | 25 |
| 1 | 24~26 | 145 | 12 | 5.25 | 32.36 | 41.75 | 24 | 13.5 | 26 | 11 | 28 |
| 1-1/8 | 28 | 162 | 15 | 5.5 | 33.37 | 45.25 | 25 | 15 | 30 | 12 | 34 |
| 1-1/4 | 30~32 | 180 | 15 | 5.5 | 33.5 | 48.5 | 25 | 17 | 32 | 12 | 37 |
| 1-1/2 | 34~38 | 216 | 18 | 6.5 | 40 | 58 | 30 | 20.5 | 38 | 14 | 44.5 |
| 1-3/4 | 40~45 | 253 | 21 | 7.6 | 46 | 68 | 35 | 24 | 45 | 16 | 52
|
Productos mostrar:
Etiquetas calientes: junta de cuña, junta de cuña estándar americana, junta de cuña estándar de EE. UU., grillete tipo c, Zócalo de cuña abierta de China, Proveedor de China de junta de cuña, fabricante de China de junta de cuña, Proveedor de China de junta de cuña, Enchufe de junta de cuña fabricante de China, Exportador de China con junta de cuña, fábrica de China de junta de cuña, junta de cuña abierta de alta calidad, junta de cuña en stock, junta de cuña OEM, venta al por major zócalo de cable, junta de cuña de bajo precio
Otros productos relacionados:
Solicitud de Zócalos para cable metálico:

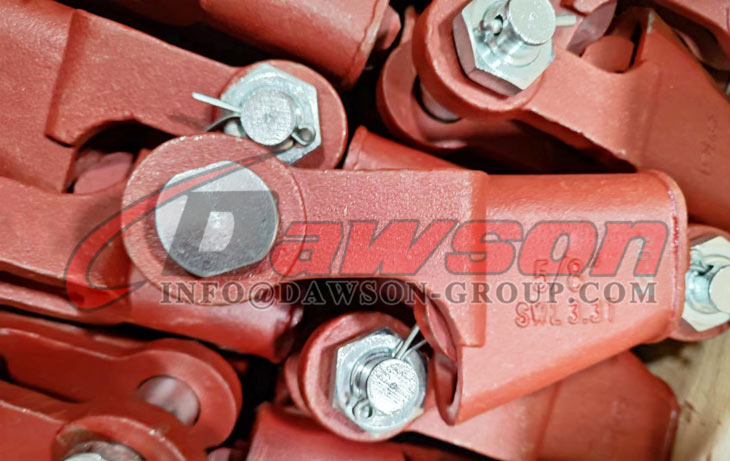

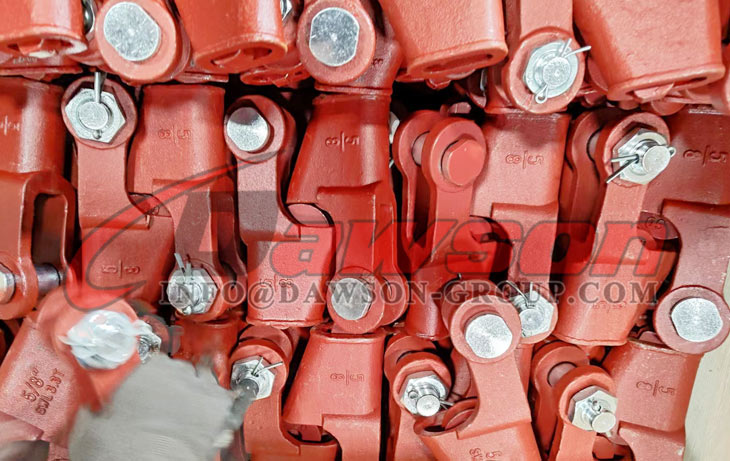

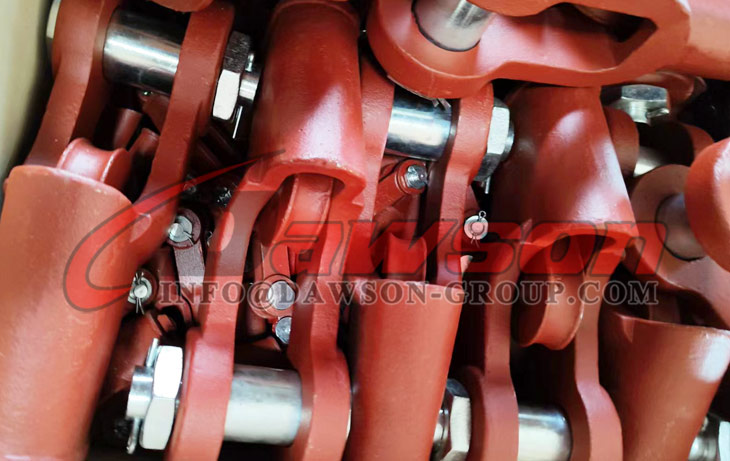

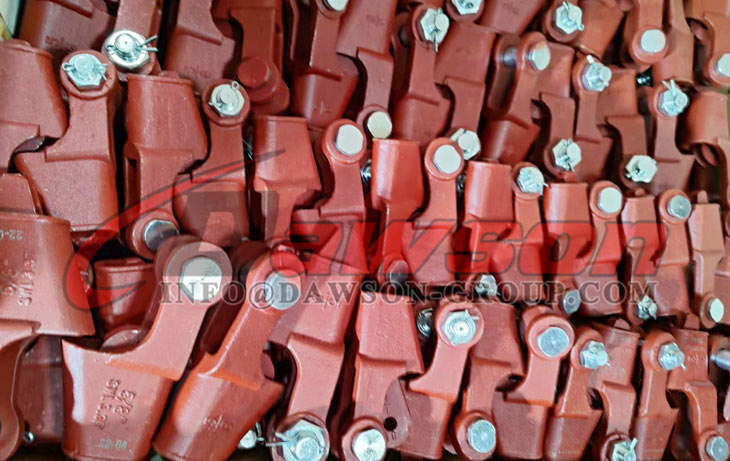

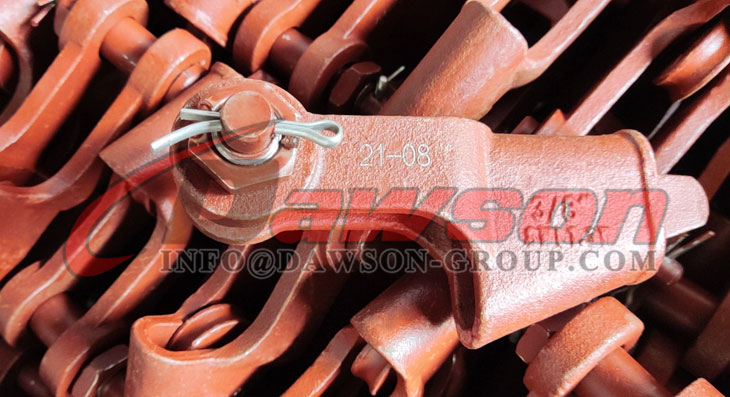

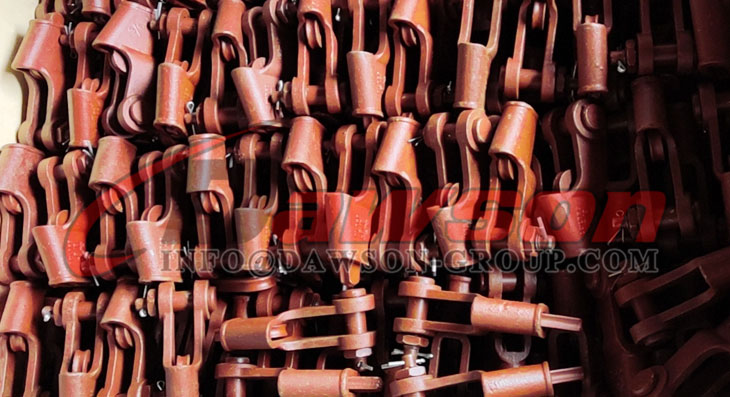

Muestra de fábrica y paquete:
