Los cables de alambre de acero de alta resistencia para uso en ingeniería se dividen en cables de alambre de acero de polietileno extruidos en caliente semiparalelos y cordones de cable de alambre de acero paralelos.

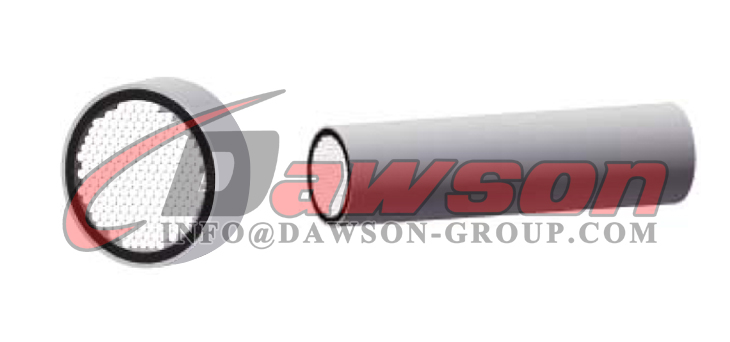

El cable de alambre de acero de polietileno semiparalelo extruido en caliente está hecho de alambres de acero galvanizados de alta resistencia o de aleación de zinc y aluminio, dispuestos estrechamente en un hexágono regular o en un hexágono de esquina faltante, ligeramente torcidos con un giro hacia la izquierda y luego envueltos. con una cinta de fibra de poliéster y envuelto por fuera del alambre de acero.El revestimiento de polietileno de alta densidad extruido en caliente forma los haces de alambre de acero.Se instalan anclajes en ambos extremos del haz de alambre de acero mediante fundición y se forma el miembro de tracción final.Se utiliza principalmente en puentes atirantados, puentes en arco, eslingas de puentes colgantes, estaciones de ferrocarril, aeropuertos, estructuras.

Estructuras pretensadas como estadios deportivos y cobertizos de carbón, las especificaciones del producto son φ5x7~φ5x649, φ7x7~φ7x649 y el diámetro máximo es φ229mm.

Los cordones de cable de acero paralelos se componen de varios alambres de acero galvanizados o de aleación de zinc y aluminio de alta resistencia, dispuestos en grupos paralelos en una forma hexagonal regular y envueltos alrededor de cinta adhesiva a ciertas distancias para formar cordones de cable.Se instalan anclajes en ambos extremos de los hilos del cable mediante fundición y se forma el miembro de tracción final.Utilizado principalmente en cables principales de puentes colgantes, las especificaciones del producto son 61 cables, 91 cables, 127 cables y 169 cables.

Anclaje fundido en frío (estándar empresarial)

●Hacer cumplir los estándares corporativos internos.

●La estructura consta de un cuerpo de cable y anclajes en ambos extremos.El anclaje consta de una copa de anclaje de extremo fijo y una copa de anclaje de extremo tensor.

●Ámbito de aplicación: Estructuras pretensadas como edificios y puentes.

●φ5mm serieσb≥1670MPa

Φ5Anclaje recalcador fundido en frío (estándar empresarial)

parametros del producto

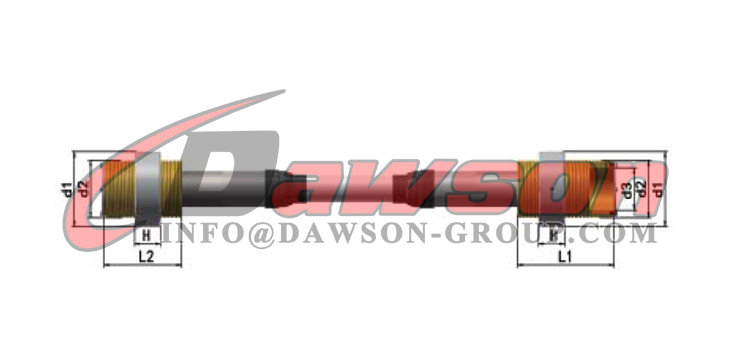

Especificaciones:	Longitud de la copa de anclaje del extremo de tensión L1 (mm)	Longitud de la copa de anclaje del extremo fijo L2 (mm)	Altura de tuerca H (mm)	Diámetro exterior de la tuerca d1 (mm)	Diámetro exterior de la copa de anclaje d2 (mm)	Rosca interior extremo tensor d3 (mm)	Tensión de rotura (KN)	Tamaño de referencia de tubería empotrada (mm)
DS-LZMΦ5x 55	280	240	75	190	Tr140x6	Tr110x6	1803	168x8
DS-LZMΦ5x 61	310	240	75	190	Tr140x6	Tr110x6	2000	168x8
DS-LZMΦ5x 73	350	280	100	210	Tr160x8	Tr120x8	2394	180x5
DS-LZMΦ5x 85	350	280	100	210	Tr160x8	Tr120x8	2787	180x5
DS-LZMMΦ5x 91	365	295	100	230	Tr170x8	Tr130x8	2984	194x6
DS-LZMΦ5x 109	390	295	120	240	Tr180x10	Tr135x10	3574	203x6
DS-LZMΦ5x 121	400	305	120	250	Tr190x10	Tr140x10	3968	219x8
DS-LZMΦ5x 127	410	315	120	260	Tr200x10	Tr150x10	4164	245x15
DS-LZMΦ5x 139	430	325	120	270	Tr200x10	Tr150x10	4558	245x15
DS-LZMΦ5x 151	440	325	120	270	Tr200x10	Tr150x10	4951	245x15
DS-LZMΦ5x 163	460	345	140	280	Tr210x12	Tr155x12	5345	245x10
DS-LZMΦ5x 187	470	355	140	290	Tr220x12	Tr160x12	6132	273x18
DS-LZMΦ5x 199	500	360	140	300	Tr230x12	Tr165x14	6525	273x12
DS-LZMΦ5x 211	500	360	140	300	Tr230x12	Tr170x14	6919	273x12
DS-LZMΦ5x 223	510	370	170	310	Tr240x12	Tr175x14	7312	273x8
DS-LZMΦ5x 241	530	380	170	330	Tr250x14	Tr180x14	7902	273x6,5
DS-LZMΦ5×253	560	390	170	340	Tr260x14	Tr190x16	8296	299x12
DS-LZMΦ  5265	570	400	170	340	Tr260x14	Tr190x16	8689	299x12
DS-LZMΦ5×283	580	410	170	350	Tr270x14	Tr200x16	9280	299x7,5
DS-LZMΦ5x 301	590	420	190	360	Tr280x16	Tr205x16	9870	325x14

Anclaje fundido en frío (estándar empresarial)

●Hacer cumplir los estándares corporativos internos.

●La estructura consta de un cuerpo de cable y anclajes en ambos extremos.El anclaje consta de una copa de anclaje de extremo fijo y una copa de anclaje de extremo tensor.

●Ámbito de aplicación: Estructuras pretensadas como edificios y puentes.

Serie ●φ7mmσb≥1670MPa

Anclaje fundido en frío estándar empresarial φ7

parametros del producto

Especificaciones:	Longitud de la copa de anclaje del extremo de tensión L1 (mm)	Longitud de la copa de anclaje del extremo fijo L2 (mm)	Altura de tuerca H (mm)	Diámetro exterior de la tuerca d1 (mm)	Diámetro exterior de la copa de anclaje d2 (mm)	Rosca interior extremo tensor d3 (mm)	Tensión de rotura (KN)	Tamaño de referencia de tubería empotrada (mm)
DS-LZMΦ7x55	385	340	80	230	Tr170x6	Tr140×6	3535	Φ194x5
DS-LZMΦ7x61	385	340	80	230	Tr170x6	Tr140×6	3920	Φ194x5
DS-LZMΦ7x73	405	360	100	250	Tr190x8	Tr155x6	4692	Φ219×8
DS-LZMΦ7x85	405	360	100	250	Tr190x8	Tr155x6	5463	Φ219×8
DS-LZMΦ7x91	440	370	100	260	Tr200x8	Tr165x8	5848	Φ245x15
DS-LZMΦ7x109	460	390	120	290	Tr220x10	Tr180x8	7005	Φ245×6.5
DS-LZMΦ7x121	510	415	120	300	Tr230x10	Tr185×8	7777	Φ273x15
DS-LZMΦ7x127	520	425	120	310	Tr240x10	Tr195x10	8162	Φ273x8
DS-LZMΦ7x139	520	425	120	310	Tr240x10	Tr195x10	8933	Φ273x8
DS-LZMΦ7x151	530	435	120	330	Tr250×10	Tr195x10	9705	Φ273x6.5
DS-LZMΦ7x163	550	455	120	340	Tr260x10	Tr205×10	10476	Φ299x12
DS-LZMΦ7x187	580	485	150	350	Tr270×12	Tr215x10	12018	Φ299×7,5
DS-LZMΦ7x199	620	515	150	370	Tr280x12	Tr220x10	12790	Φ325x15
DS-LZMΦx211	630	525	150	380	Tr290×12	Tr230×10	13561	Φ325x10
DS-LZMΦ7x223	640	535	150	390	Tr30012	Tr235x10	14332	Φ325x7.5
DS-LZMΦ7x241	665	545	170	400	Tr310x14	Tr240x12	15489	Φ351x13
DS-LZMΦ7x253	700	570	170	420	Tr320x14	Tr250x12	16260	Φ351x9
DS-LZMΦ7x265	700	570	170	420	Tr320x14	Tr255x12	17031	Φ351x9
DS-LZMΦ7x283	730	590	170	430	Tr330x14	Tr265x14	18188	Φ377x15
DS-LZMΦ7×301	750	610	190	440	Tr340×16	Tr270×14	19345	Φ377x10
DS-LZMΦ7x313	795	630	190	470	Tr360x16	Tr285×16	20116	Φ402x12
DS-LZMΦ7x337	795	630	190	470	Tr360x16	Tr285×16	21659	Φ402x12
DS-LZMΦ7x349	815	650	190	480	Tr360x16	Tr295x16	22430	Φ402x12
DS-LZMΦ7x367	815	650	190	480	Tr370x18	Tr295x16	23587	Φ406x10
DS-LZMΦ7x379	865	690	220	510	Tr390x18	Tr310x16	24358	Φ426x10
DS-LZMΦ7x421	890	720	220	520	Tr400x18	Tr320x16	27057	Φ450x15

Productos mostrar:

Otros productos relacionados:

Instrucciones de uso del cable.

Instrucciones para usar el cable:

01

Una vez que el producto de cable llega al lugar designado, se debe izar con cinta de fibra para proteger la superficie del cable y el embalaje contra daños.El método de elevación adopta un elevación de tres puntos y el proceso de elevación debe realizarse con cuidado.(Ver Figura 1) Durante el proceso de elevación, se debe evitar que el cable choque con otros objetos, causando daños al cable.(Ver Figura 2)

El lugar de almacenamiento de los productos de cable debe estar seco, con el fondo acolchado con traviesas y completamente cubierto con tela impermeable.

02

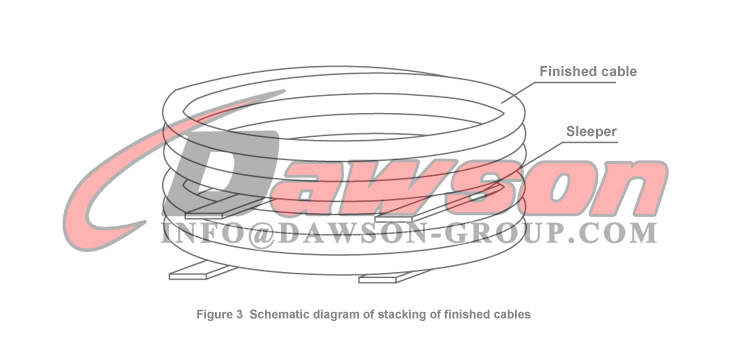

El lugar de almacenamiento de los productos de cable debe estar seco, con el fondo acolchado con traviesas y completamente cubierto con tela impermeable.Al apilar cables atirantados, se deben utilizar traviesas para amortiguar cada capa de cables atirantados y se deben apilar ordenadamente, con no más de dos paquetes como máximo (consulte la Figura 3).

03

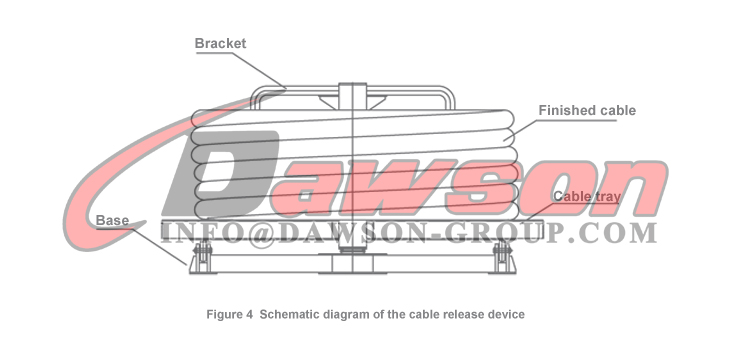

El diámetro del cable es inferior a 50 mm.El cable con una longitud corta (menos de 10 m) se puede izar y soltar directamente con una grúa (el cable debe dejarse durante un período de tiempo para liberar la tensión interna después de soltarlo).El diámetro es superior a 50 mm y la longitud es más larga.Es recomendable utilizar una bandeja portacables especial para colocar el cable (ver Figura 4).El cable principal se debe colocar mediante una bandeja portacables especial (Figura 5).

04

Antes de colocar los cables, se deben limpiar las barras de acero y otros objetos duros y afilados en el sitio de construcción;Evite el contacto entre el cuerpo del cable y el suelo.Se deben colocar rodillos de goma lisos en el suelo y se deben instalar rodillos protectores verticales para garantizar que el cuerpo del cable no se raye con objetos duros en el suelo durante la construcción..

05

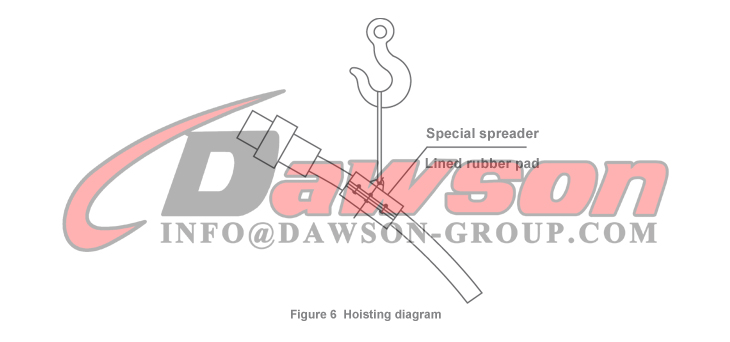

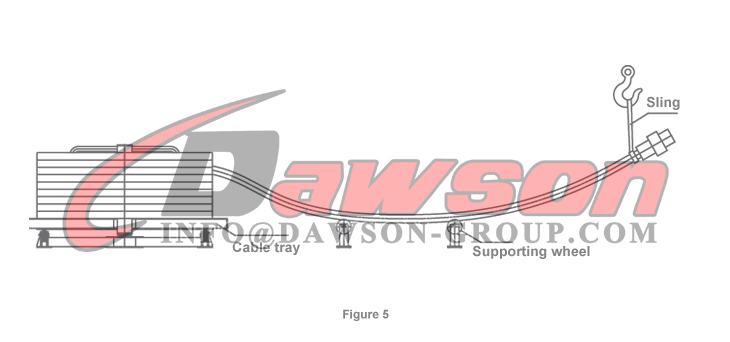

Durante el proceso de tracción del cable, se deben utilizar abrazaderas de elevación y herramientas de tracción especiales necesarias.Las abrazaderas se recubren con arandelas de goma y luego se fijan a la superficie del cuerpo del cable.Está estrictamente prohibido agrupar directamente el cable de acero sobre la superficie de la funda del cable de acero para evitar colisiones entre el cable de acero y otros componentes de acero (consulte la Figura 6).

06

El material de embalaje que envuelve el cable es una capa protectora que evita que el cable entre en contacto directo con el mundo exterior.También puede evitar rayones por contacto en el cable durante el transporte y liberación.Al mismo tiempo, también evita que residuos externos contaminen la superficie del cuerpo del cable coloreado después de colgarlo.Por lo tanto, se recomienda no abrir el embalaje antes de finalizar el proyecto.Es mejor retirarlo una vez finalizado el proyecto para garantizar que el cable PE de color esté intacto y el color esté intacto.coherente.

07

Al ajustar la tensión del cable, se debe utilizar una llave o herramienta especial para ajustar el anclaje y se debe agregar una almohadilla entre los dos.Está estrictamente prohibido utilizar alicates para cadenas, tornillos de banco y otras herramientas para la carga directa para evitar daños a la capa protectora de la superficie.

08

La superficie de los anclajes de cables es electrogalvanizada antes de salir de fábrica.Cada lote de cables debe instalarse lo antes posible después de llegar al sitio.Después de la instalación, se deben volver a pintar (pintar) todos los anclajes de los cables expuestos.El método de pintura puede ser el mismo que el de la estructura de acero.Se debe aplicar grasa anticorrosión a las piezas roscadas expuestas y proteger las juntas con silicona selladora para evitar la corrosión.Garantiza el rendimiento de protección y la vida útil del cable.

09

Para cables con alto contenido de vanadio, el cuerpo del cable se apretará con alambres de hierro antes de salir de fábrica.Los alambres de hierro no deben retirarse antes de la instalación y tensión para evitar que el cuerpo del cable salte o golpee.

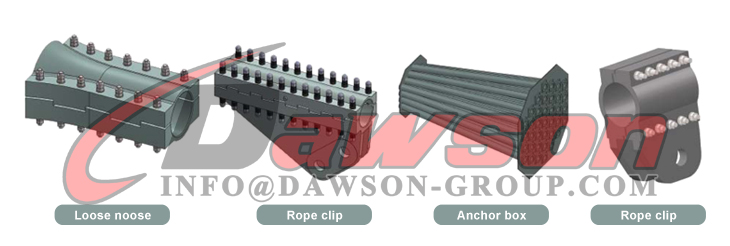

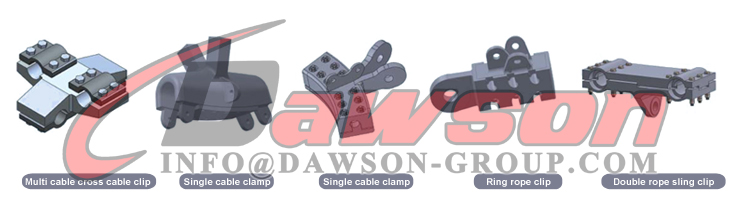

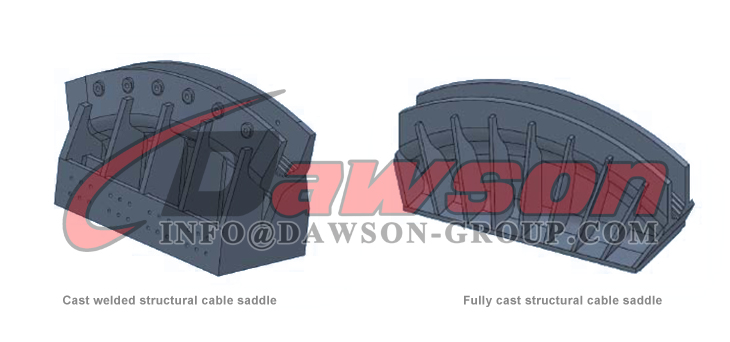

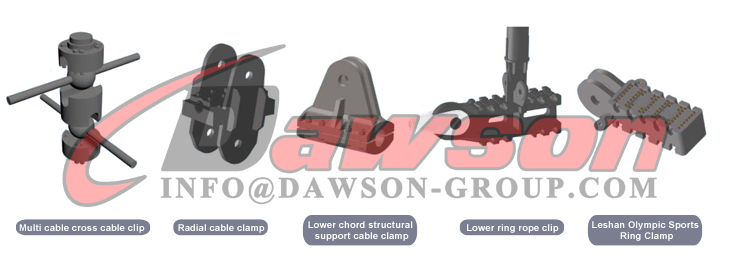

Accesorios para cables:

Vigilancia de la salud

Estructura del sistema

Descripción de las principales características del sistema.

01 Precisión de medición del sistema: 1,5% FS;

02 Método de instalación del sensor: instalado en línea en cada placa de anclaje, cumpliendo con el nivel de protección IP67 y realizando la función del propio dispositivo de medición del aparejo;

03 Método de calibración del sensor: el aparejo se calibra antes de salir de fábrica y no se requiere calibración en el sitio;

04 El equipo de recolección se instala del lado del sensor y se conecta mediante cables cableados.El equipo de recolección se transmite de forma inalámbrica a la puerta de enlace de administración de la red, y la puerta de enlace lo transmite a la plataforma en la nube a través de la red GPRS para su visualización, almacenamiento y consulta, y se puede configurar la granularidad de la recolección de datos;

05 El sistema puede completar automáticamente la transmisión de datos remota.El centro de plataforma en la nube procesa y analiza los datos medidos y puede realizar la función de enviar informes de datos de detección e información de advertencia de sobrevalor al cliente.Tiene una gran compatibilidad y el extremo de medición, el extremo de recopilación y la plataforma pueden implementar interfaces de datos estandarizadas para facilitar la aplicación o el desarrollo de datos del cliente.

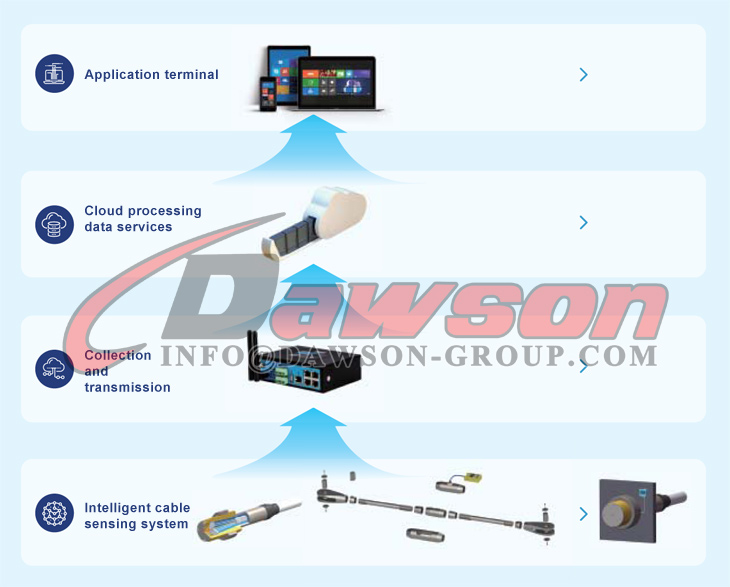

Todo el sistema se divide en capa de percepción, capa de recopilación y transmisión, capa de procesamiento en la nube y capa de aplicación.La capa de detección instala sensores mediante soldadura para realizar un seguimiento en tiempo real de la tensión de carga del aparejo.El dispositivo de adquisición recoge señales y las transmite a la plataforma en la nube a través de la red inalámbrica ZIGBEE/GPRS.El centro de la plataforma en la nube procesa y analiza los datos cargados.Finalmente, los resultados de las pruebas, los informes de datos y la confianza de alerta temprana se envían al cliente.

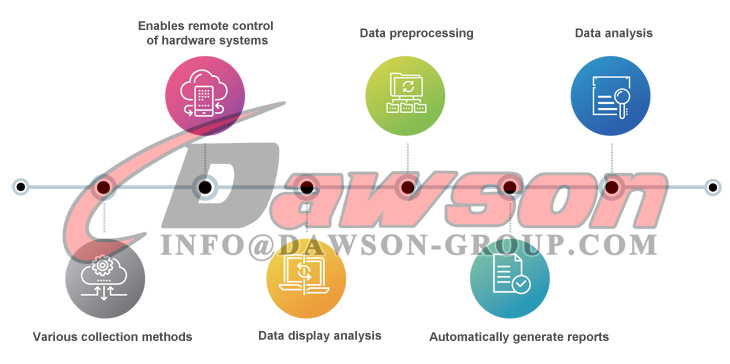

Aplicación de software

La aplicación de software se basa principalmente en los requisitos de aparejo, clasifica brevemente el marco y los puntos de función de los productos localizados existentes, las plataformas en la nube y considera el soporte para el sistema de detección de aparejo.El sistema puede proporcionar una buena interfaz de interacción persona-computadora para facilitar la operación del usuario y tiene las siguientes funciones:

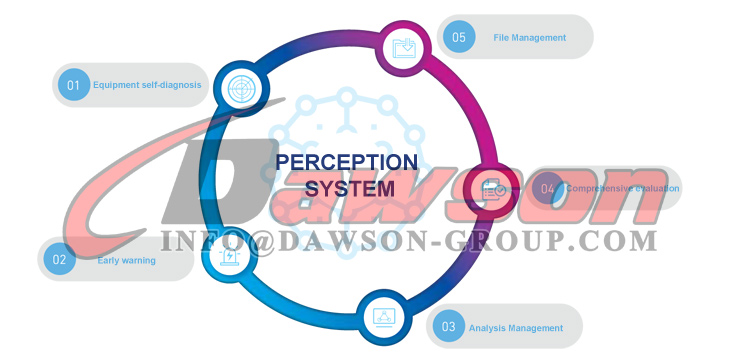

Sistema de percepción

Cable inteligente

Los cables se utilizan ampliamente en estructuras grandes, como puentes grandes, y tienen una importancia social y un valor económico muy importante para el departamento de operación de puentes.Los cables inteligentes generalmente adoptarán tecnología de detección de salud institucional que instala el sistema de detección en el puente una vez que se completa el puente, saltando al punto en que el sistema de detección y el sistema estructural están verdaderamente integrados orgánicamente.

Principio de funcionamiento

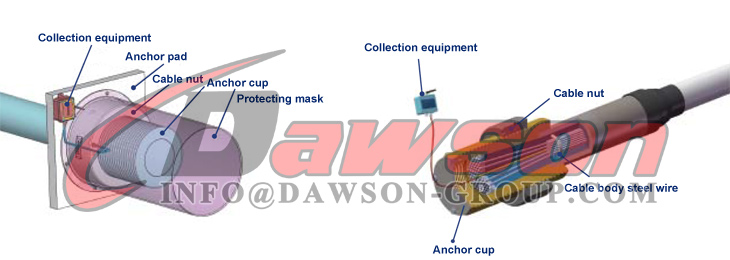

El sistema de cable inteligente consta de tuercas de inducción inteligentes, cuerpos de cable y otros componentes de cable, equipos de recolección y transmisión, terminales de aplicación y nube.Cuando el cable está tenso, se puede inducir tensión en la tuerca del cable y en el cuerpo del cable, y el equipo de adquisición puede recopilar los datos en el extremo de detección y transmitirlos a la nube mediante transmisión por cable o inalámbrica, de modo que los datos de detección puedan ser directamente visto o procesado.

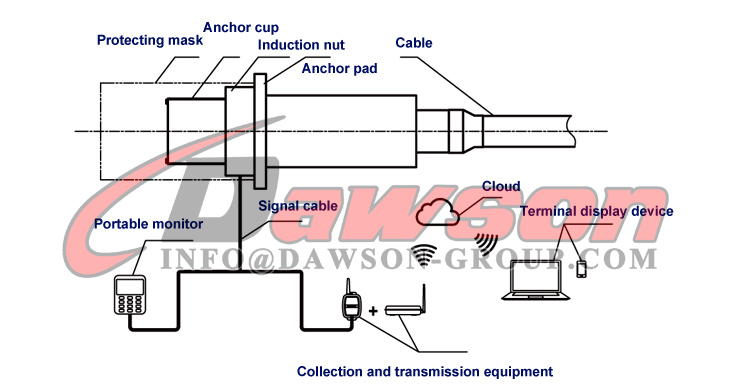

Proceso inteligente de medición de fuerza del cable

① Producción de cable inteligente → ② Calibración de cable inteligente → ③ Instalación y diseño in situ de cables y equipos → ④ Monitoreo de carga, de los cuales ① y ② se completan en la fábrica, y ③ y ④ se implementan en el sitio de construcción.El desarrollo de cables inteligentes puede realizar la detección de carga del cable durante el tensado y el monitoreo de carga a largo plazo después del anclaje, y al mismo tiempo realizar una instalación portátil, que puede cumplir con los requisitos de construcción de las estructuras actuales.

Tirante de acero inteligente

Los tirantes de acero tienen las ventajas de alta resistencia, buena tenacidad, economía y aplicabilidad, y se han utilizado ampliamente como unidades directas en estructuras de acero pretensado.El hecho de que los tirantes de acero pretensado cumplan con los requisitos de diseño durante la construcción estará directamente relacionado con la capacidad de carga y el desempeño de seguridad de la estructura pretensada.Por lo tanto, la detección y monitoreo de sus fuerzas internas se ha convertido en una parte importante de la etapa de construcción.En la actualidad, los métodos de medición de fuerza de tirantes de acero utilizan principalmente el método del coeficiente de torsión o el método de conversión hidráulica.Los resultados de la medición se ven afectados por muchos factores y los factores integrales son relativamente grandes.Es difícil cumplir con los requisitos actuales de construcción de estructuras de acero pretensado.Los tirantes de acero inteligentes están diseñados para realizar la detección y el monitoreo de estructuras a través de un conjunto de sistemas de tirantes de acero inteligentes.Proporcione datos de evaluación efectivos para el personal de construcción, las unidades de construcción y operación y los colegas en el sitio. Logre una instalación conveniente, rápida, segura y efectiva.

Principio de funcionamiento

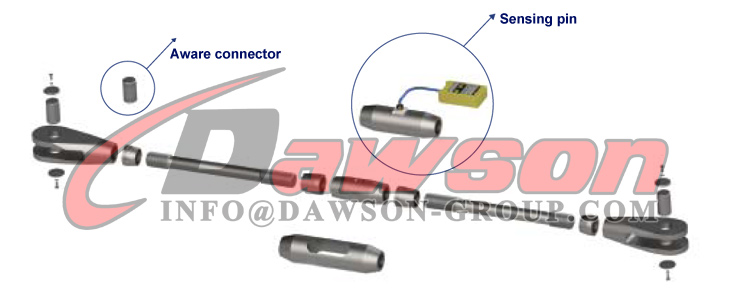

El sistema inteligente de tirantes de acero consta de componentes de tirantes de acero, como pasadores de horquilla de inducción o conexiones inteligentes, equipos de recolección y transmisión, nube y terminales de aplicación.El principio de detección adopta principios como cuerda vibratoria y resistencia.Cuando el tirante de acero sufre tensión, se puede detectar en el pasador de la horquilla o en el manguito de conexión.Los datos de la sección de detección se recopilan a través del equipo de adquisición y transmisión y se transmiten a la nube mediante transmisión por cable o inalámbrica.En el lado de la aplicación, puede verificar directamente el estado de tensión del tirante de acero o procesar los datos de detección.

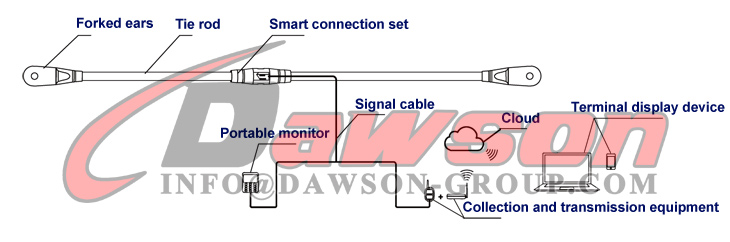

Proceso inteligente de medición de la fuerza de los tirantes de acero

① Producción y producción de tirantes de acero inteligentes → ② Calibración de tirantes de acero inteligentes → ③ Instalación y diseño in situ de tirantes de acero y equipos → ④ Monitoreo de carga, de los cuales ① y ② se procesan en la fábrica, y ③ y ④ se implementan en el sitio de construcción.

El desarrollo de tirantes de acero inteligentes puede realizar la detección de carga de tirantes de acero durante el tensado y el monitoreo de carga a largo plazo después de la instalación, al mismo tiempo que logra una instalación portátil, que puede cumplir con los requisitos de construcción de las estructuras actuales.

Terminales de horquilla, tirantes, manguitos de conexión inteligentes

Equipo de visualización de terminal de nube de cable de señal de pantalla portátil

Equipos de recolección y transmisión.

Comparación de ventajas

1Alta compatibilidad

El aparejo inteligente en sí es un sistema que puede conectarse a otros subsistemas como sistema principal o integrarse en otros sistemas como un subsistema.Tiene alta compatibilidad;Los sensores tradicionales tienen poca compatibilidad y son incompatibles con muchos sistemas y tienen grandes limitaciones.

2 Eficiencia de implementación del sistema

El sistema se puede poner en línea rápidamente sin cableado complicado.

3 Eficiencia de instalación in situ

Los sensores, cables y aparejos inteligentes adoptan equipos o instalaciones integrados, lo que no afecta la instalación y el uso normales del aparejo, y el sistema adopta un diseño distribuido inalámbrico.Los sensores tradicionales requieren orientación técnica in situ por parte de profesionales para su instalación y no se requiere cableado in situ, lo que reduce los costos de implementación y mantenimiento in situ.
