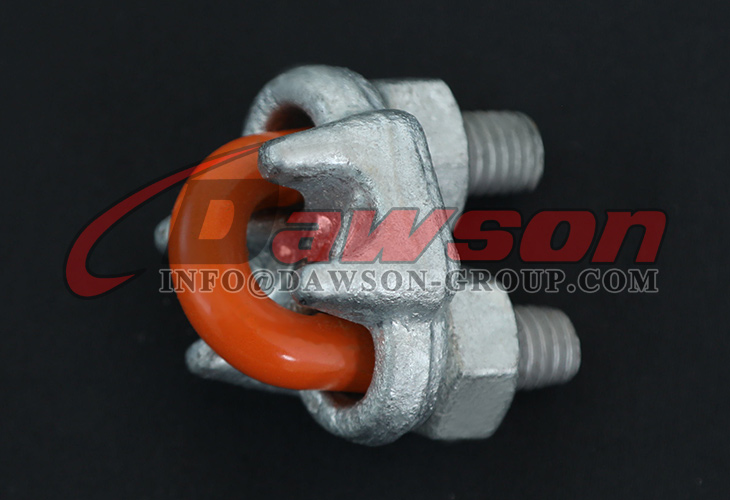

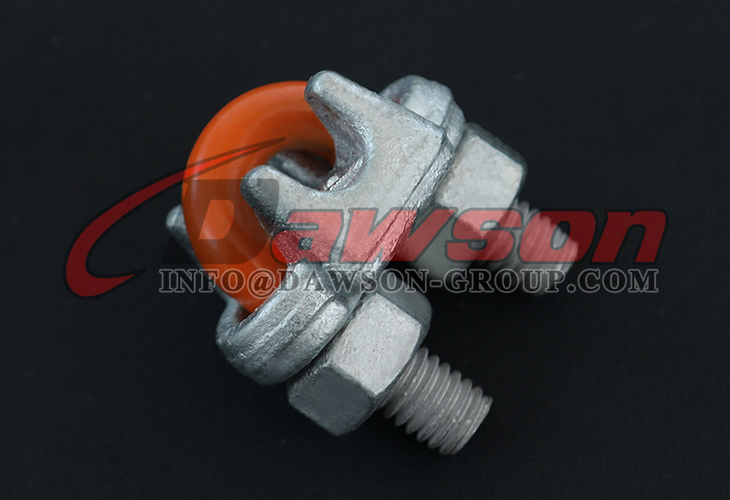

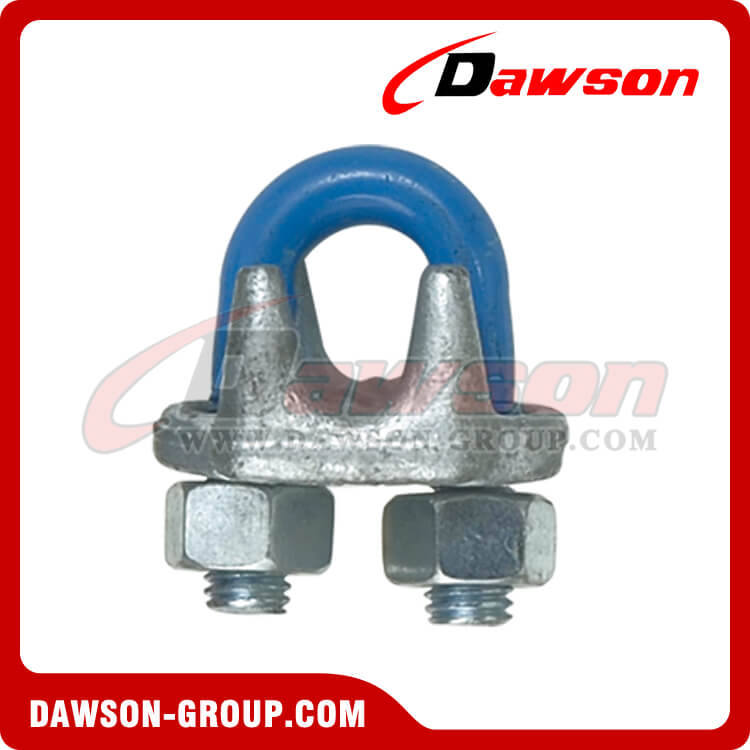

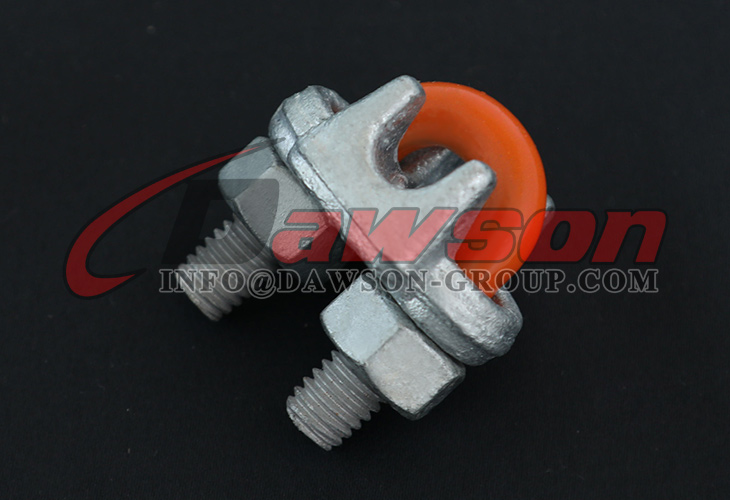

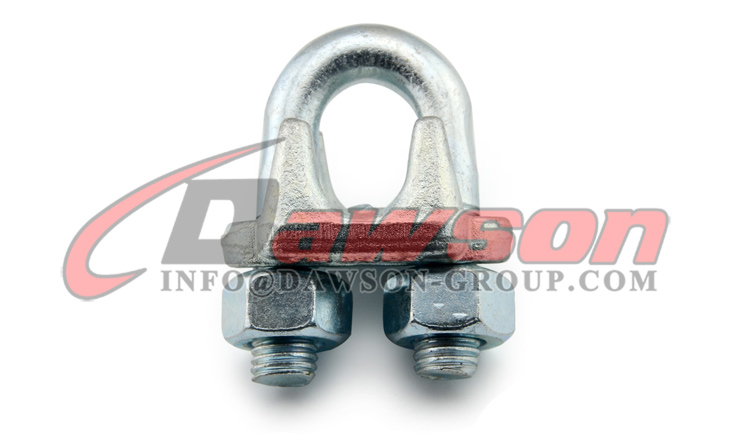

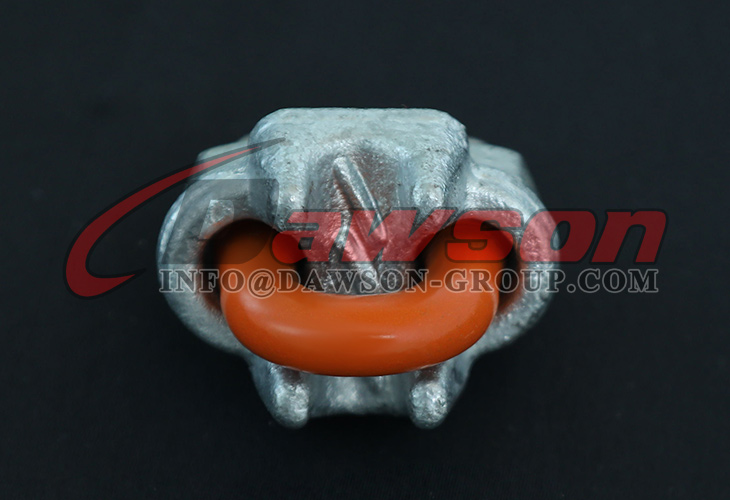

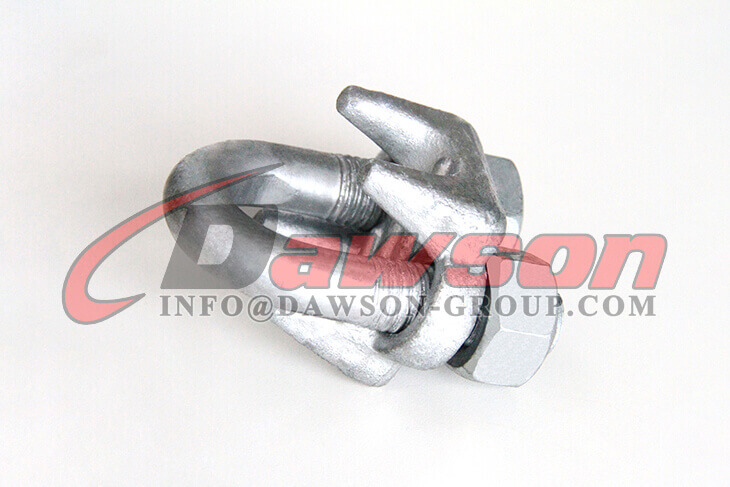

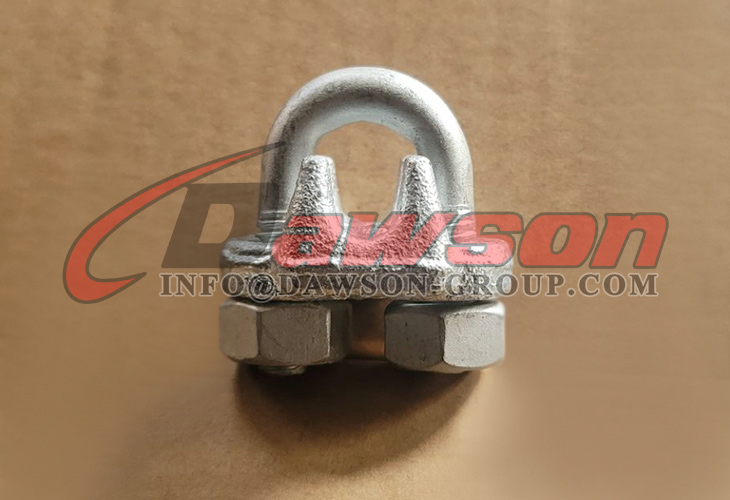

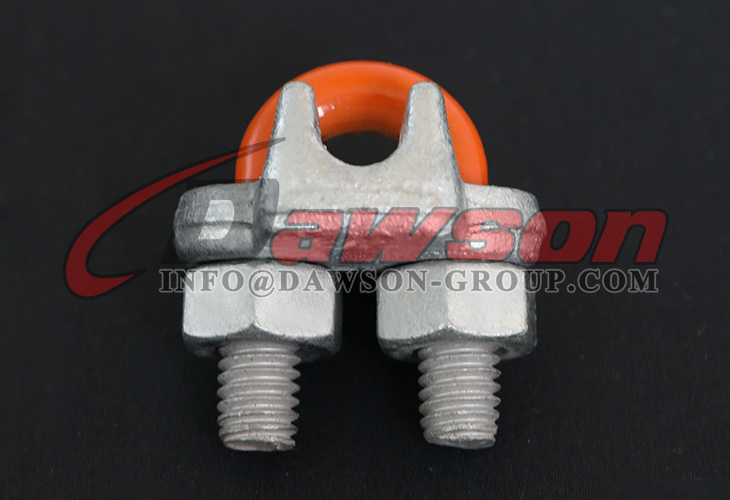

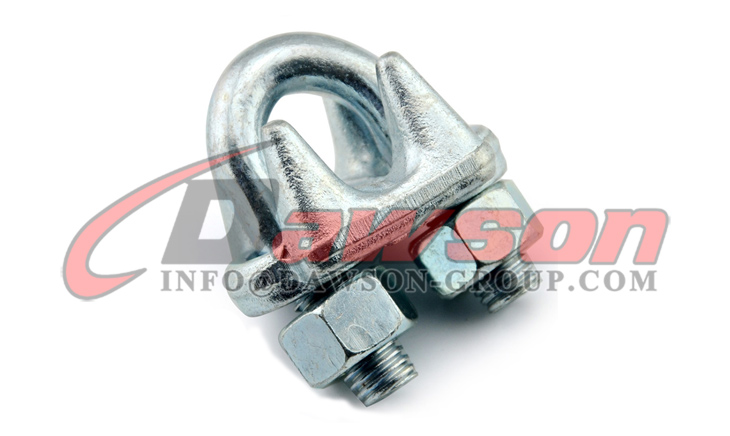

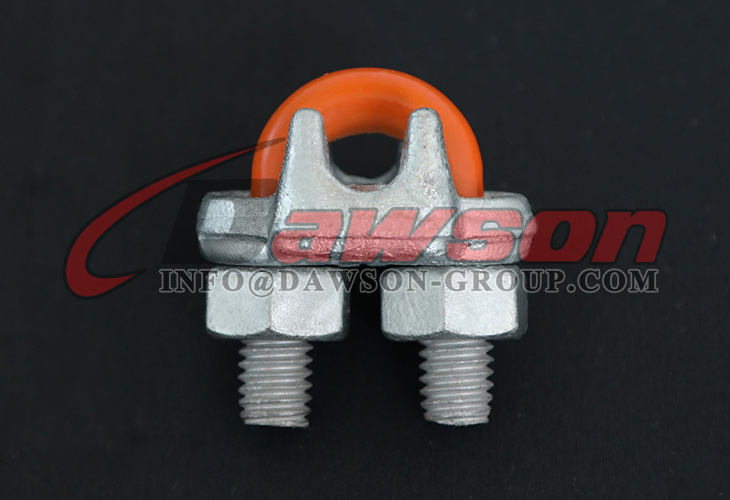

Tipo americano Tipo DG450 de los E.E.U.U. Clips de cuerda de alambre resistentes forjados EN 13411-5 tipo B

Clips de cuerda de alambre resistentes forjados tipo americano EN 13411-5 tipo B DG450
- Dawson Group Ltd. - Fabricante, proveedor y fábrica de China



N.º de artículo DAWSON	TAMAÑO (pulgadas)	Dimensiones (pulgadas)								par de entrada
		A	B	C	D	E	F	G	H	Pie  .  libras
DG-WRC0216	1/8	0.22	0.72	0.44	0.47	0.41	0.35	0.81	0.94	4.5
DG-WRC0316	3/16	0.25	0.97	0.56	0.59	0.50	0.44	0.94	1.16	7.5
DG-WRC0416	1/4	0.31	1.03	0.50	0.75	0.66	0.56	1.19	1.44	15
DG-WRC0516	5/16	0.38	1.38	0.75	0.88	0.72	0.69	1.31	1.69	30
DG-WRC0616	3/8	0.44	1.50	0.75	1.00	0.91	0.75	1.63	1.94	45
DG-WRC0716	7/16	0.50	1.88	1.00	1.19	1.03	0.88	1.81	2.28	65
DG-WRC0816	1/2	0.50	1.88	1.00	1.19	1.13	0.88	1.91	2.28	65
DG-WRC0916	9/16	0.56	2.25	1.25	1.31	1.22	0.94	2.06	2.50	95
DG-WRC1016	5/8	0.56	2.38	1.25	1.31	1.34	0.94	2.06	2.50	95
DG-WRC1216	3/4	0.62	2.75	1.44	1.50	1.41	1.06	2.25	2.84	130
DG-WRC1416	7/8	0.75	3.12	1.62	1.75	1.59	1.25	2.44	3.16	225
DG-WRC1616	1	0.75	3.50	1.81	1.88	1.78	1.25	2.63	3.47	225
DG-WRC1816	1 1/8	0.75	3.88	2.00	2.00	1.91	1.25	2.81	3.59	225
DG-CMR2016	1 1/4	0.88	4.25	2.13	2.31	2.19	1.44	3.13	4.13	360
DG-WRC2216	1 3/8	0.88	4.63	2.31	2.38	2.31	1.44	3.13	4.19	360
DG-WRC2416	1 1/2	0.88	4.94	2.38	2.59	2.44	1.44	3.41	4.44	360
DG-WRC2616	1 5/8	1.00	5.31	2.62	2.75	2.66	1.63	3.63	4.75	430
DG-WRC2816	1 3/4	1.13	5.75	2.75	3.06	2.94	1.81	3.81	5.28	590
DG-WRC3216	2	1.25	6.44	3.00	3.38	3.28	2.00	4.44	5.88	750
DG-WRC3616	2 1/4	1.25	7.13	3.19	3.88	3.19	2.00	4.50	6.38	750
DG-WRC4016	2 1/2	1.25	7.69	3.44	4.13	3.69	2.00	4.05	6.63	750
DG-WRC4416	2 3/4	1.25	8.31	3.56	4.38	4.88	2.00	5.00	6.88	750
DG-WRC4816	3	1.50	9.19	3.88	4.75	4.69	2.38	5.88	7.63	1200
DG-WRC5616	3-1/2	1.50	10.75	4.50	5.50	6.00	2.38	6.19	8.38	1200

Los clips Dawson, todos los tamaños de 1/4' y mayores, cumplen con los requisitos de rendimiento de la especificación federal FF-C-450 TIPO 1 CLASE 1, excepto aquellas disposiciones requeridas por el contratista.

*Tuercas y pernos en U electrochapados.

Clip de cuerda de alambre fundido maleable

Solicitud

Los clips para cable se utilizan en conexiones de bucle de ojo de cable o bucles completos, conexiones de extremo a extremo donde no es posible conectar o empalmar o cuando se requiere una unión temporal.

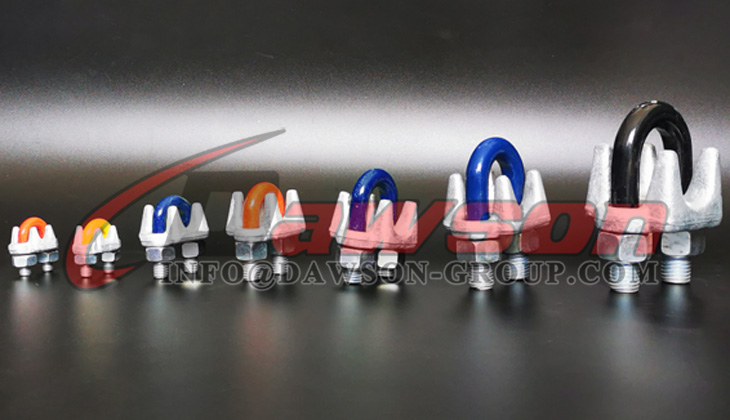

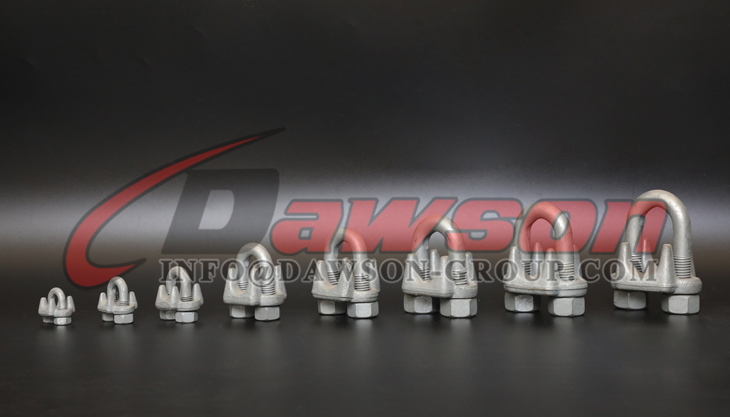

Rango

Dawson ofrece una amplia gama de sujetacables en modelos específicamente estandarizados, como EN 13411-5 y sujetacables DIN.También ofrece una amplia gama de otros clips para cables metálicos.

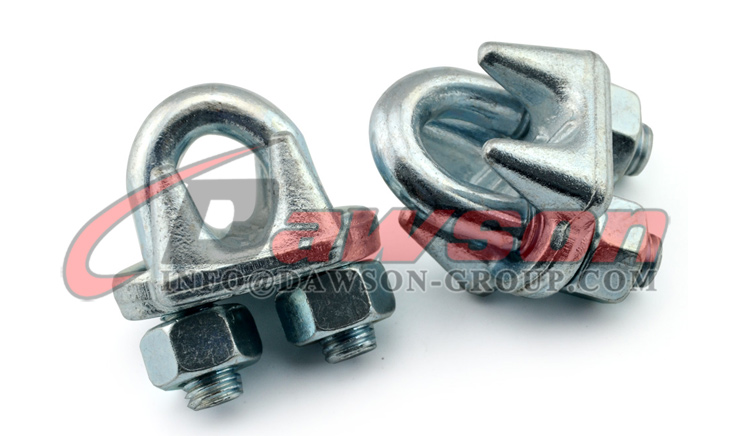

Diseño

Los clips para cable de acero Dawson están forjados y tienen un puente con ranuras para apretar el cable correctamente en el clip;Los sujetacables DIN tienen una base maleable, sin ranuras.

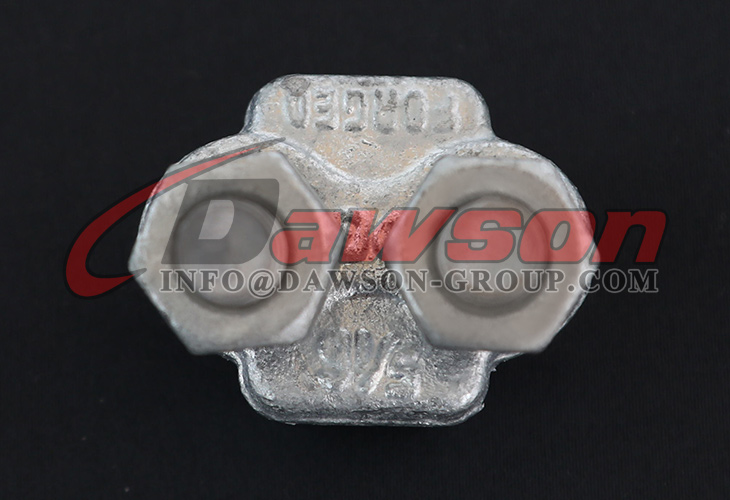

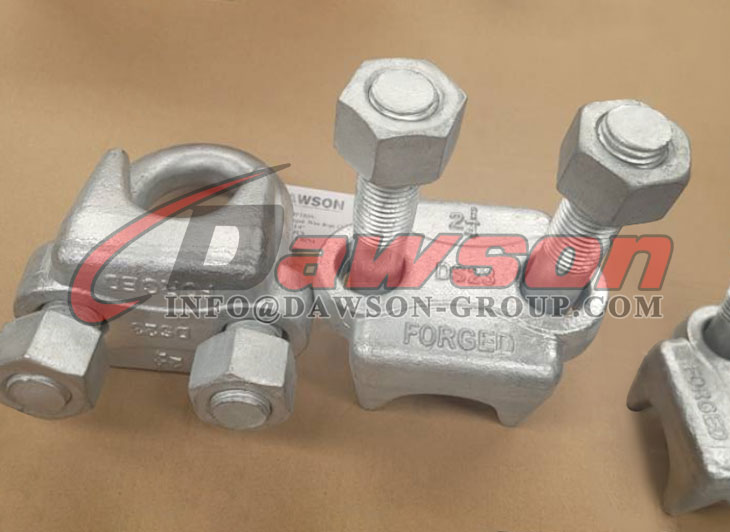

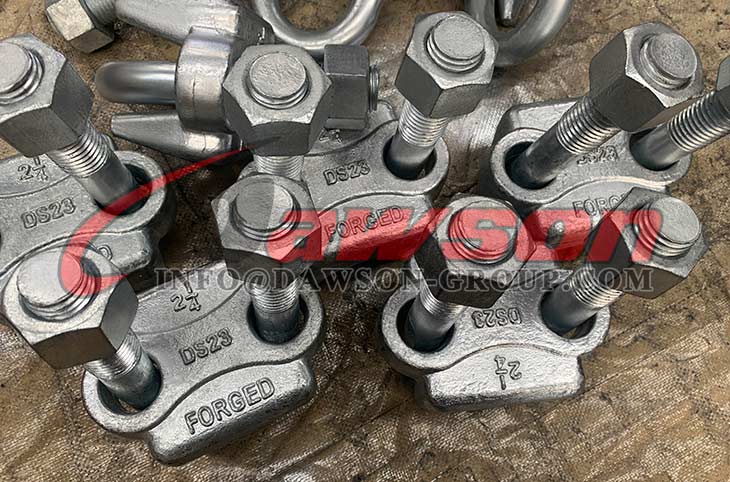

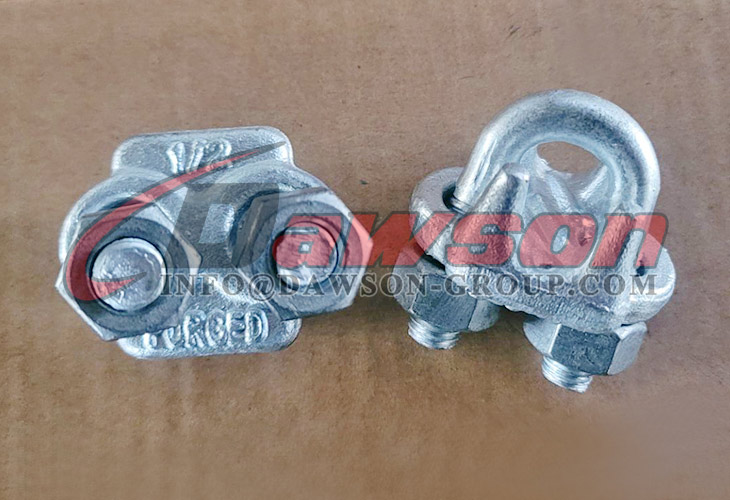

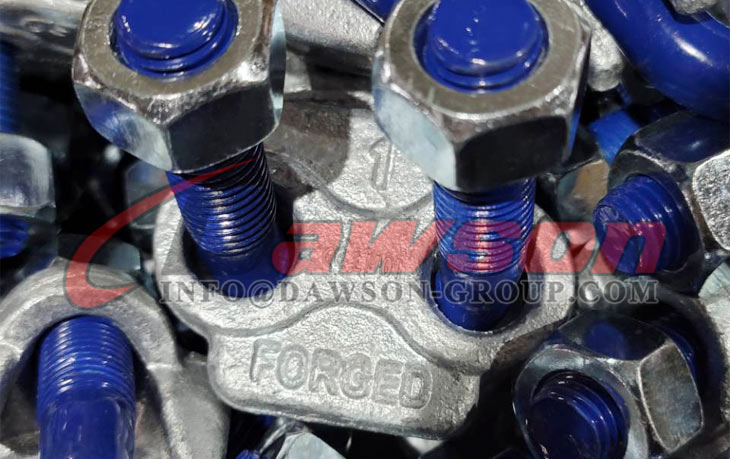

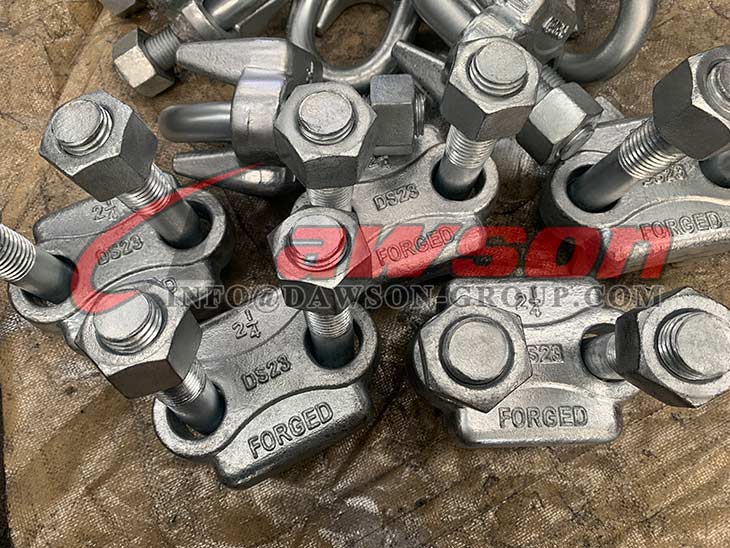

Los clips para cables generalmente están marcados con:

• símbolo del fabricante   - por ejemplo, DAWSON

• diámetro del cable en mm o pulgadas   - por ejemplo, 13 o 1/2'

• código de trazabilidad   - por ejemplo DS21

Instrucciones de uso

Las abrazaderas para cables deben inspeccionarse antes de su uso para garantizar que:

• todas las marcas son legibles;

• se ha seleccionado una abrazadera para cable con las dimensiones correctas;

• las tuercas o cualquier otro sistema de bloqueo no pueden vibrar fuera de su posición;

• el clip del cable metálico no tiene melladuras, hendiduras ni grietas;

• nunca modifique, repare o remodele una abrazadera de cable mediante mecanizado, soldadura, calentamiento o doblado, ya que esto puede afectar su rendimiento.

El clip del cable debe instalarse en el cable como se muestra en las figuras siguientes.El puente del clip para cable siempre debe colocarse en la parte del cable que soporta la carga.El perno en U del clip debe colocarse en la cola de la cuerda, también conocida como el extremo muerto de la cuerda.Gire hacia atrás suficiente longitud del cable para que se pueda instalar la cantidad mínima requerida de clips de acuerdo con las instrucciones a continuación.

El primer clip debe colocarse a un ancho de puente de la cola de la cuerda vuelta hacia atrás o del extremo muerto de la cuerda, según la figura 1. Apriete las tuercas al par especificado.

El segundo clip debe colocarse inmediatamente contra el dedal.Tenga cuidado de que el correcto apriete del clip no dañe los hilos exteriores del cable (figura 2).Apriete las tuercas firmemente pero aún no al par especificado.

Los siguientes clips deben colocarse en el cable entre el primer y segundo clip de tal manera que queden separados al menos 1½ veces el ancho del clip con un máximo de 3 veces el ancho del clip, según figura 3.

Aplique una ligera tensión a la cuerda y apriete todas las tuercas de manera uniforme, alternando hasta alcanzar el par especificado.

Después del montaje y antes de poner el cable en servicio, las tuercas deben apretarse más al par prescrito.Después de aplicar la carga al conjunto por primera vez, se debe comprobar el valor del par y corregirlo si es necesario.El reapriete de las tuercas debe realizarse a 10.000 ciclos (uso intensivo), 20.000 ciclos (uso moderado) o 50.000 ciclos (uso ligero).Si se desconocen los ciclos, una persona competente podría fijar un período de tiempo, por ejemplo, cada 3 meses, 6 meses o anualmente.

Los valores de torsión y el número mínimo de clips que se deben aplicar para un tamaño de cable en particular se dan en las siguientes tablas.

Tabla 1, Grapas para cables Dawson generalmente según EN 13411-5 Tipo B, número requerido y valor de torsión

Tabla 2, Grapas para cables de acero en general según EN 13411-5 Tipo A, número requerido y valor de torsión

La eficacia de una terminación de cable fabricada con grapas para cable depende de la correcta colocación de las grapas en el cable y del correcto ajuste y apriete de las grapas.Con tuercas mal apretadas o con un número insuficiente de clips para cable, el extremo del cable puede deslizarse a través de los clips durante el uso.

El montaje de las grapas en las cuerdas puede verse afectado por diversas circunstancias, como por ejemplo:

• la tuerca puede estar apretada sobre la rosca, pero no contra el puente;

• contaminación de la rosca por suciedad, aceite o productos de corrosión, que pueden impedir el correcto apriete de la tuerca.

Los clips para cables forjados proporcionan una mayor superficie de apoyo y una resistencia más consistente que los clips de hierro fundido maleable.

Las aplicaciones adecuadas de clips para cables según la norma EN 13411-5 incluyen la suspensión de cargas estáticas y operaciones de elevación de un solo uso que han sido evaluadas por una persona competente teniendo en cuenta los factores de seguridad adecuados.

Los clips para cables metálicos no deben utilizarse en las siguientes aplicaciones:

• cables de elevación en minas;

• accionamientos por cable para grúas en acerías y laminadores;

• fijación permanente de cables en otros mecanismos de accionamiento por cable;

• Terminaciones de cables para dispositivos de suspensión de carga en el funcionamiento de aparatos de elevación, excepto en el caso de aparejos de elevación, cuando éstos se fabrican para una aplicación especial y se utilizan una sola vez.

Las abrazaderas para cables deben inspeccionarse periódicamente de acuerdo con las normas de seguridad indicadas en el país de uso.Esto es necesario porque los productos en uso pueden verse afectados por el desgaste, mal uso, sobrecarga, etc., lo que puede provocar deformaciones y alteraciones de la estructura del material.La inspección debe realizarse al menos cada seis meses y con mayor frecuencia cuando los productos se utilizan en condiciones operativas severas.

Aplicación del clip para cable metálico:

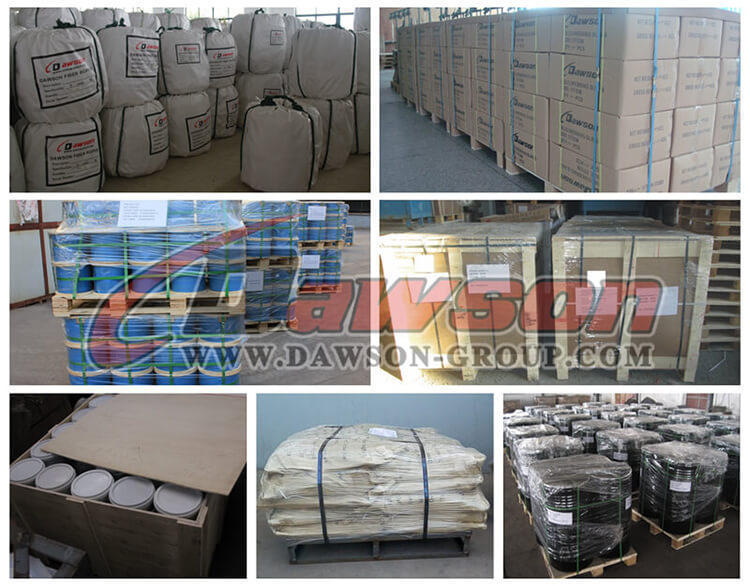

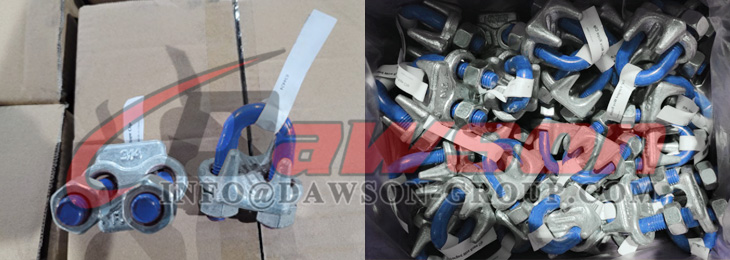

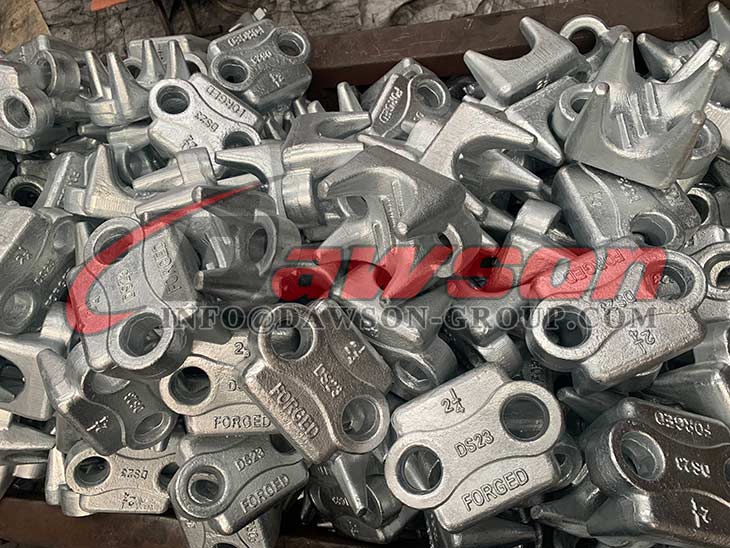

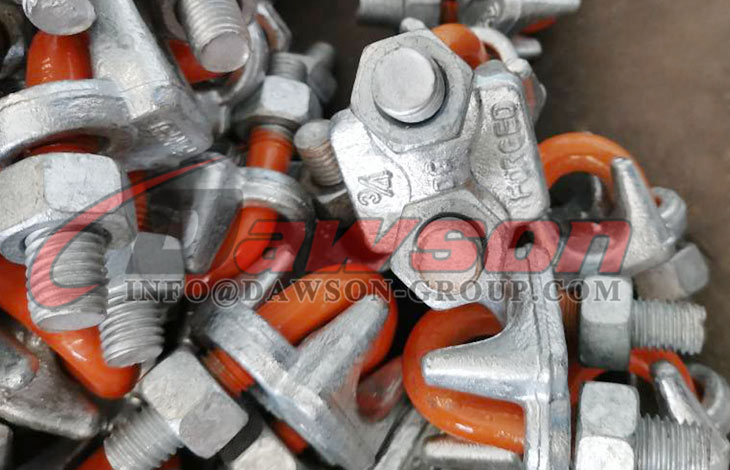

Presentación y paquete de fábrica:
