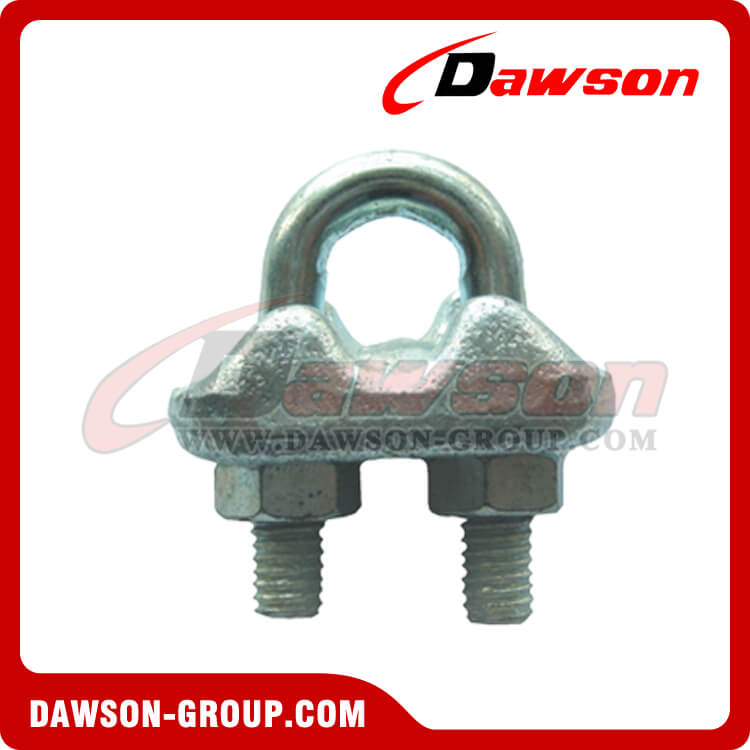

Clips forjados tipo europeo
- Dawson Group Ltd. - Fabricante, proveedor y fábrica de China

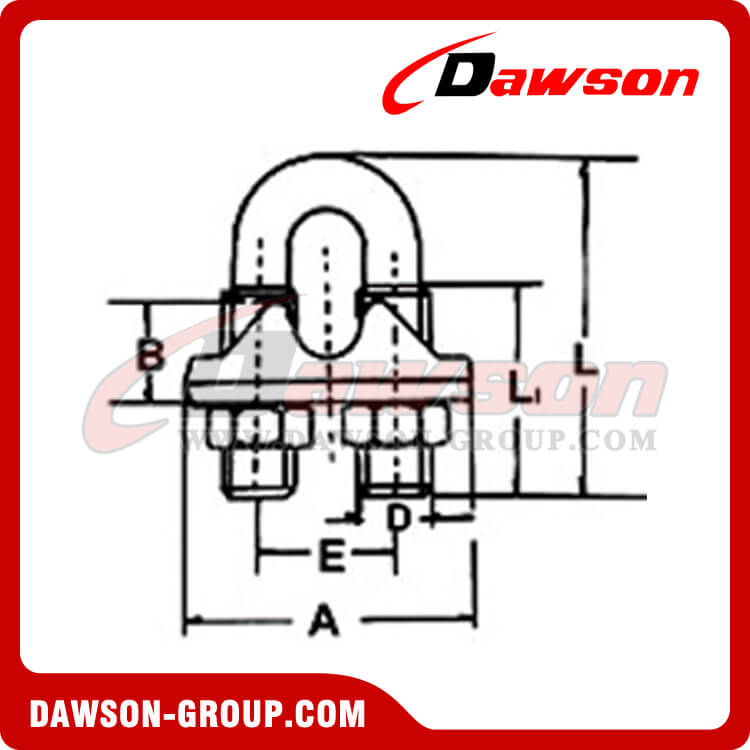

| TAMAÑO | A | B | C | D | I | L | L1 |
| M3-4 | 21 | 14 | 9 | 4 | 9 | 20 | 12 |
| M5 | 25 | 17 | 10 | 5 | 11 | 24 | 13 |
| M6 | 30 | 19 | 11 | 6 | 14 | 33 | 18 |
| M8 | 34 | 20 | 12 | 6 | 16 | 35 | 18 |
| M10 | 38 | 22 | 14 | 8 | 18.5 | 44 | 22 |
| M11 | 41 | 24 | 14 | 8 | 22 | 44 | 22 |
| M12 | 45 | 25 | 16 | 10 | 24 | 55 | 30 |
| M14 | 46 | 27 | 17 | 10 | 24 | 55 | 30 |
| M16 | 53 | 31 | 18 | 10 | 30 | 65 | 33 |
| M18 | 59 | 33 | 20 | 12 | 30 | 78 | 38 |
| M20 | 60 | 34 | 22 | 12 | 34 | 78 | 38 |
| M22 | 66 | 35 | 23 | 12 | 36 | 81 | 45 |
| M24-25 | 70 | 40 | 24 | 12 | 39 | 86 | 45 |
| M28 | 80 | 43 | 30 | 14 | 42 | 110 | 55 |
| M32 | 92 | 45 | 34 | 16 | 49 | 115 | 60 |
| M38 | 95 | 51 | 39 | 16 | 57 | 130 | 63 |
Material: Acero Forjado.
Acabado: E-Galv.o Galv sumergido en caliente.
Embalaje: en cartón y luego en palés.
Solicitud
Los clips para cable se utilizan en conexiones de bucle de ojo de cable o bucles completos, conexiones de extremo a extremo donde no es posible conectar o empalmar o cuando se requiere una unión temporal.
Rango
Dawson ofrece una amplia gama de sujetacables en modelos específicamente estandarizados, como EN 13411-5 y sujetacables DIN.También ofrece una amplia gama de otros clips para cables metálicos.
Diseño
Los clips para cable de acero Dawson están forjados y tienen un puente con ranuras para apretar el cable correctamente en el clip;Los sujetacables DIN tienen una base maleable, sin ranuras.
Los clips para cables generalmente están marcados con:
• símbolo del fabricante - por ejemplo, DAWSON
• diámetro del cable en mm o pulgadas - por ejemplo, 13 o 1/2'
• código de trazabilidad - por ejemplo, DS21
Instrucciones de uso
Las abrazaderas para cables deben inspeccionarse antes de su uso para garantizar que:
• todas las marcas son legibles;
• se ha seleccionado una abrazadera para cable con las dimensiones correctas;
• las tuercas o cualquier otro sistema de bloqueo no pueden vibrar fuera de su posición;
• el clip del cable metálico no tiene melladuras, hendiduras ni grietas;
• nunca modifique, repare o remodele una abrazadera de cable mediante mecanizado, soldadura, calentamiento o doblado, ya que esto puede afectar su rendimiento.
El clip del cable metálico debe instalarse en el cable metálico como se muestra en las siguientes figuras.El puente del clip para cable siempre debe colocarse en la parte del cable que soporta la carga.El perno en U del clip debe colocarse en la cola de la cuerda, también conocida como el extremo muerto de la cuerda.Gire hacia atrás suficiente longitud del cable para que se pueda instalar la cantidad mínima requerida de clips de acuerdo con las instrucciones a continuación.
El primer clip debe colocarse a un ancho de puente de la cola de la cuerda vuelta hacia atrás o del extremo muerto de la cuerda, según la figura 1. Apriete las tuercas al par especificado.
El segundo clip debe colocarse inmediatamente contra el dedal.Tenga cuidado de que el correcto apriete del clip no dañe los hilos exteriores del cable (figura 2).Apriete las tuercas firmemente pero aún no al par especificado.
Los siguientes clips deben colocarse en el cable entre el primer y segundo clip de tal manera que queden separados al menos 1½ veces el ancho del clip con un máximo de 3 veces el ancho del clip, según figura 3.
Otros productos relacionados:
Etiquetas calientes: clip de cable maleable, clip de cable de alambre de marcas dawson, clip de cable de alambre forjado, galv.clip de cable, Agarre de cable tipo europeo, proveedor de China del clip de cuerda de alambre, fabricante de China del clip de cable de alambre, clip de cable de alambre fábrica de China, Clip de cable de alambre exportador de China, clip de cable de alambre de alta calidad, Al por mayor clip de cable, clip de cable de alambre de bajo precio
Aplicación del clip para cable metálico:

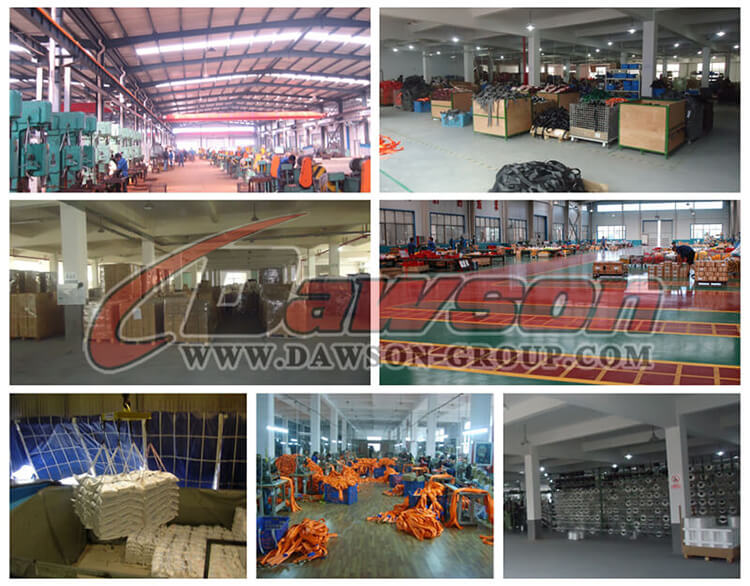

Presentación y paquete de fábrica:
