dawson Los polipastos eléctricos de cadena convencionales son bien aceptados en diversos campos industriales.
Se debe prestar especial atención en atmósferas explosivas de diversos gases y vapores inflamables.
En atmósferas tan especiales,
dawson Se recomiendan los polipastos eléctricos de cadena serie HHBDB.

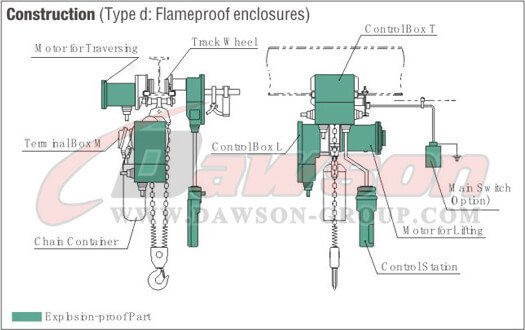

Construcción (Tipo d: Cerramientos ignífugos):
La sección de la figura de la izquierda muestra la construcción protegida contra explosiones.Por lo tanto, las piezas eléctricas tienen la resistencia suficiente para soportar la presión interna indicada en la norma JB/T 10222-2011.
Uso del medio ambiente:
1 、 altitud 1000 metros bajo el nivel del mar
2 、 la temperatura del aire ambiente no es superior a + 40 ℃, ni inferior a -20 ℃
3 、 fluctuaciones de la red en ± 40%
4 、 humedad relativa no superior al 95%, puede evitar goteos
5. Agrupaciones de plantas de categoría II B, temperatura T4 dentro del entorno explosivo de 1 zona o 2 zonas a prueba de llamas, a prueba de explosiones 'Ex d II BT4Gb', aplicables a la formación de fábricas explosivas de gas y vapor y mezcla explosiva de aire en lugares peligrosos. de polipasto a prueba de trabajo
| Fuente de alimentación | 220 V (50/60 Hz), 220 V (60 Hz), 380 V (50 Hz), 400 V (50 Hz), 415 V (50 Hz), 440 V (60 Hz), trifásico, otros voltajes están disponibles a pedido. |
| Voltaje de operación | 24/36/48V |
| Método de operación | Cable de pulsador tipo colgante (funcionamiento desde el suelo)
(Sistema de 2 botones tanto para el tipo de suspensión con gancho como para el carro de operación manual. Sistema de 2 botones para el tipo de carro motorizado). |
| Método de suministro de energía | Sistema de alimentación por cable |
| Cable de pulsador y cable de alimentación. | Cable flexible con aislamiento de caucho (3RNCT) |
| Aislamiento del motor | clase F |
| Sistema de frenado para elevación y descenso. | Freno de motor de rotor de tracción |
Parámetros técnicos
| Tipo | Capacidad
(Tonelada) | Velocidad de elevación
(m/min) | Motor de elevación | Motor de funcionamiento | Yo emito
(mm) |
Fuerza
(kW) | Velocidad de rotación
(r/min) | Etapas | Voltaje
(V) | Frecuencia
(Hz/s) | Fuerza
(kW) | Velocidad de rotación
(r/min) | Velocidad de operacion
(m/min) | Etapas | Voltaje(V) | Frecuencia
(Hz/s) |
| DS-HHBDB01-01 | 1 | 6.8 | 1.5 | 1440 | 3 | 220-440 | 50/60 | 0.4 | 1440 | 10/20 | 3 | 220-440 | 50/60 | 80-160 |
| DS-HHBDB02-01 | 2 | 6.8 | 3 | 1440 | 3 | 220-440 | 50/60 | 0.4 | 1440 | 10/20 | 3 | 220-440 | 50/60 | 82-178 |
| DS-HHBDB02-02 | 2 | 3.4 | 1.5 | 1440 | 3 | 220-440 | 50/60 | 0.4 | 1440 | 10/20 | 3 | 220-440 | 50/60 | 82-178 |
| DS-HHBDB03-01 | 3 | 5.4 | 3 | 1440 | 3 | 220-440 | 50/60 | 0.4 | 1440 | 10/20 | 3 | 220-440 | 50/60 | 100-178 |
| DS-HHBDB03-02 | 3 | 3.4 | 3 | 1440 | 3 | 220-440 | 50/60 | 0.4 | 1440 | 10/20 | 3 | 220-440 | 50/60 | 100-180 |
| DS-HHBDB05-02 | 5 | 2.7 | 3 | 1440 | 3 | 220-440 | 50/60 | 0.75 | 1440 | 10/20 | 3 | 220-440 | 50/60 | 110-180 |
| DS-HHBDB10-04 | 10 | 2.8 | 3.0*2 | 1440 | 3 | 220-440 | 50/60 | 0,75*2 | 1440 | 10/20 | 3 | 220-440 | 50/60 | 150-220 |
| DS-HHBDB15-06 | 15 | 1.9 | 3.0*2 | 1440 | 3 | 220-440 | 50/60 | 0,75*2 | 1440 | 10/20 | 3 | 220-440 | 50/60 | 150-220 |
| DS-HHBDB20-08 | 20 | 1.4 | 3.0*2 | 1440 | 3 | 220-440 | 50/60 | 0,75*2 | 1440 | 10/20 | 3 | 220-440 | 50/60 | 150-220 |
| DS-HHBDB25-10 | 25 | 1.1 | 3.0*2 | 1440 | 3 | 220-440 | 50/60 | 0,75*2 | 1440 | 10/20 | 3 | 220-440 | 50/60 | 150-220 |
| DS-HHBDB30-12 | 30 | 0.9 | 3.0*2 | 1440 | 3 | 220-440 | 50/60 | 0,75*2 | 1440 | 10/20 | 3 | 220-440 | 50/60 | 150-220 |
| DS-HHBDB35-16 | 35 | 0.7 | 3.0*2 | 1440 | 3 | 220-440 | 50/60 | 0,75*2 | 1440 | 10/20 | 3 | 220-440 | 50/60 | 150-220 |

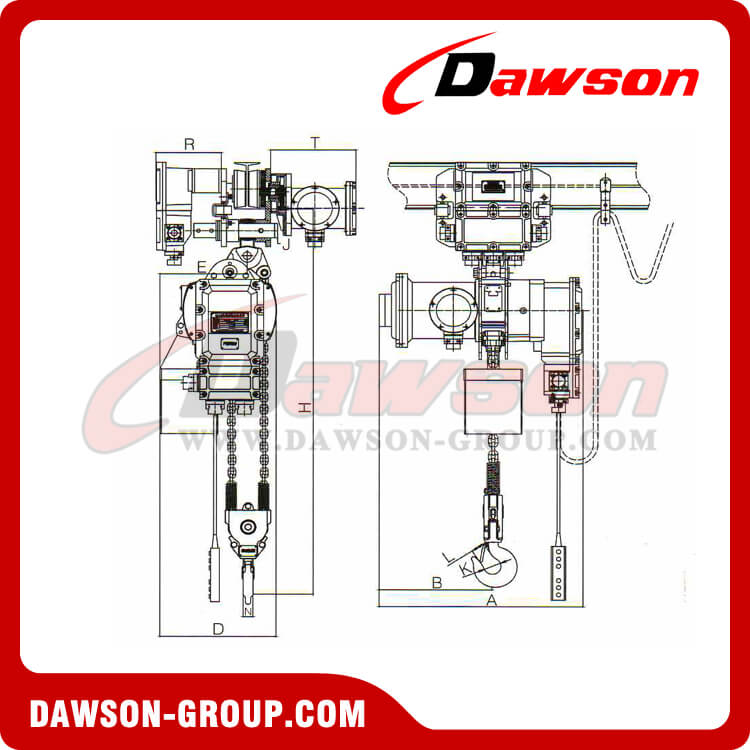

Especificación de tamaño
| Tipo | Capacidad
(Tonelada) | Unidad (mm) |
| H | A | B | D | E | K | L | N | J | R | T | Q | Cadena |
| DS-HHBDB01-01 | 1 | 650 | 600 | 330 | 300 | 176 | Φ40 | 31 | 24 | Φ31 | 224 | 298 | / | Φ7.1 |
| DS-HHBDB02-01 | 2 | 770 | 725 | 350 | 430 | 265 | Φ49 | 35 | 30 | Φ36 | 224 | 298 | / | Φ7.1 |
| DS-HHBDB02-02 | 2 | 740 | 600 | 330 | 300 | 230 | Φ49 | 35 | 30 | Φ36 | 224 | 298 | / | Φ7.1 |
| DS-HHBDB03-01 | 3 | 840 | 725 | 350 | 470 | 265 | Φ59 | 42 | 35 | Φ43 | 224 | 298 | / | Φ11.2 |
| DS-HHBDB03-02 | 3 | 920 | 725 | 350 | 430 | 320 | Φ59 | 42 | 35 | Φ43 | 224 | 298 | / | Φ10.0 |
| DS-HHBDB03-03 | 3 | 920 | 600 | 330 | 350 | 280 | Φ59 | 42 | 35 | Φ43 | 224 | 298 | / | Φ11.2 |
| DS-HHBDB05-02 | 5 | 1015 | 725 | 350 | 430 | 325 | Φ60 | 45 | 43 | Φ54 | 224 | 298 | / | Φ11.2 |
| DS-HHBDB7.5-03 | 7.5 | 1200 | 725 | 350 | 500 | 380 | Φ90 | 70 | 50 | Φ70 | 224 | 298 | / | Φ11.2 |
| DS-HHBDB10-04 | 10 | 1200 | 725 | 350 | 890 | 445 | Φ90 | 70 | 50 | Φ54 | 224 | 298 | 430 | Φ11.2 |
| DS-HHBDB15-06 | 15 | 1360 | 725 | 350 | 1030 | / | Φ110 | 80 | 85 | Φ70 | 224 | 298 | 520 | Φ11.2 |
| DS-HHBDB20-08 | 20 | 1300 | 725 | 350 | 1220 | / | Φ110 | 80 | 85 | Φ70 | 224 | 298 | 520 | Φ11.2 |
| DS-HHBDB25-10 | 25 | 1500 | 725 | 350 | 1450 | / | Φ140 | 100 | 95 | Φ75 | 224 | 298 | 680 | Φ11.2 |
| DS-HHBDB30-12 | 30 | 1640 | 915 | 458 | 1380 | / | Φ140 | 100 | 95 | Φ80 | / | / | 400 | Φ11.2 |
| DS-HHBDB35-16 | 35 | 1790 | 915 | 458 | 1600 | / | Φ200 | 140 | 135 | Φ100 | / | / | 440 | Φ11.2 |
