• Acero Forjado - Templado y Revenido.
• Los límites de carga de trabajo que se muestran son para tracción en línea.
• Fatiga nominal de 1-1/2 veces la carga límite de trabajo a 20.000 ciclos.
• Recomendado para tracción en línea.
• Rosca métrica M-279.
• Cumple o supera todos los requisitos de ASME B30.26, incluidos los requisitos de identificación, ductilidad, factor de diseño, carga de prueba y temperatura.Es importante destacar que estos pernos cumplen con otros requisitos de rendimiento críticos, incluida la vida útil a la fatiga, las propiedades de impacto y la trazabilidad del material, que no se abordan en ASME B30.26.
| Artículo No. | Tamaño
(mm) | Carga de trabajo
Límite (kg)* | Peso cada uno
(kg) | Dimensiones (mm) |
A**
Hilo | B | C | D | E | F | G | H |
| DS-M-279-M6×13 | M6×13 | 200 | 0.03 | M6×1.0 | 13.0 | 28.7 | 19.1 | 47.0 | 4.9 | 13.5 | 19.6 |
| DS-M-279-M8×13 | M8×13 | 400 | 0.05 | M8×1,25 | 13.0 | 35.1 | 22.4 | 54.6 | 6.4 | 15.0 | 24.1 |
| DS-M-279-M10×17 | M10×17 | 640 | 0.07 | M10×1,5 | 17.0 | 41.1 | 25.4 | 64.3 | 7.9 | 17.5 | 26.5 |
| DS-M-279-M12×20,5 | M12×20,5 | 1000 | 0.11 | M12×1,75 | 20.5 | 49.5 | 30.2 | 77.7 | 9.7 | 23.1 | 32.8 |
| DS-M-279-M16×27 | M16×27 | 1800 | 0.25 | M16×2.0 | 27.0 | 60.5 | 35.1 | 96.0 | 12.7 | 28.7 | 38.9 |
| DS-M-279-M20×30 | M20×30 | 2500 | 0.42 | M20×2,5 | 30.0 | 70.0 | 38.1 | 108 | 16.0 | 35.1 | 43.4 |
| DS-M-279-M24×36 | M24×36 | 4000 | 1.05 | M24×3.0 | 36.0 | 95.5 | 51.0 | 142 | 22.4 | 46.0 | 58.4 |
| DS-M-279-M27×69.8 | M27×69,8 | 5000 | 1.42 | M27×3.0 | 69.8 | 107 | 57.1 | 183 | 24.6 | 52.3 | 59.7 |
| DS-M-279-M30×45 | M30×45 | 6000 | 1.77 | M30×3,5 | 45.0 | 114 | 63.5 | 171 | 25.4 | 58.0 | 69.3 |
| DS-M-279-M36×54 | M36×54 | 8500 | 3.12 | M36×4.0 | 54.0 | 140 | 76.0 | 207 | 31.8 | 70.0 | 83.3 |
| DS-M-279-M42×95.2 | M42×95,2 | 14000 | 4.58 | M42×4,5 | 95.2 | 159 | 88.9 | 266 | 35.0 | 76.2 | 91.4 |
| DS-M-279-M48×102 | M48×102 | 17300 | 8.71 | M48×5.0 | 102 | 194 | 101 | 313 | 46.0 | 85.9 | 114 |
| DS-M-279-M64×127 | M64×127 | 29500 | 14.74 | M64×6.0 | 127 | 223 | 114 | 378 | 53.8 | 108 | 140
|
*La carga máxima es 5 veces la carga límite de trabajo.La carga de prueba máxima es 2 veces el límite de carga de trabajo.
** Bajo pedido: roscado especial o pernos forjados para conversión del cliente.

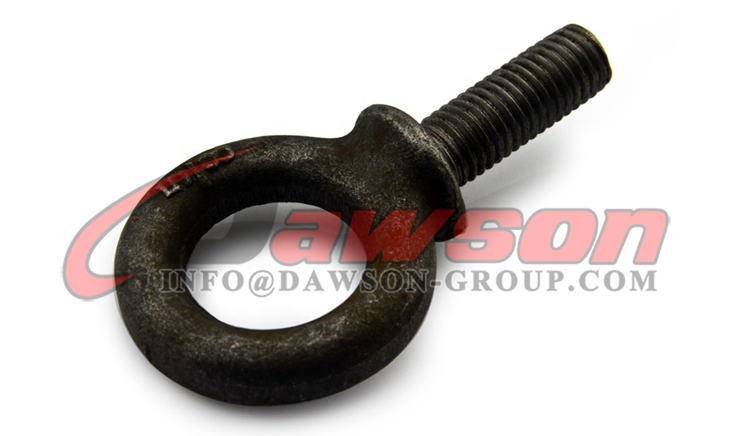

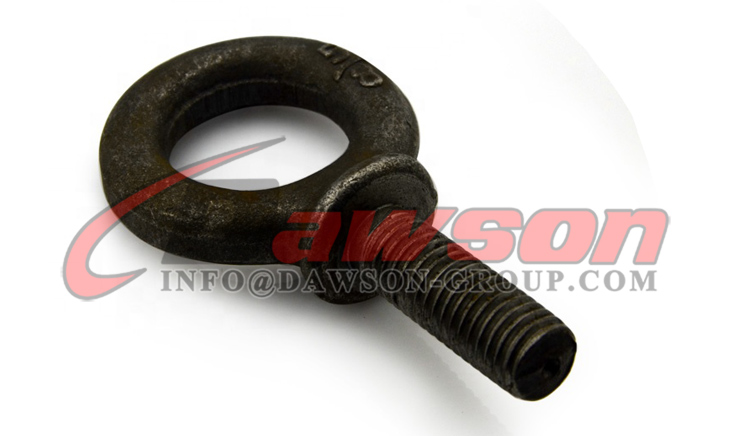

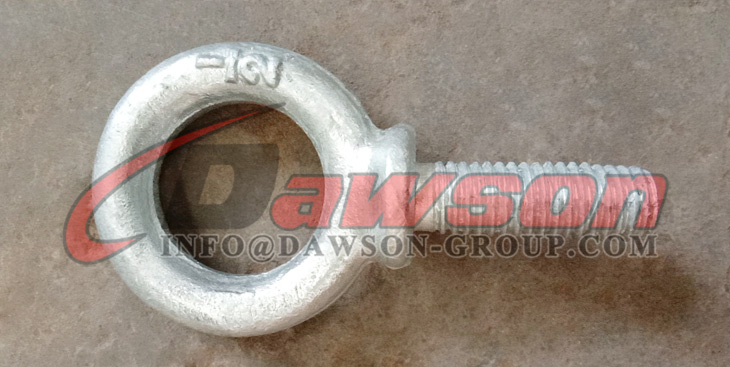

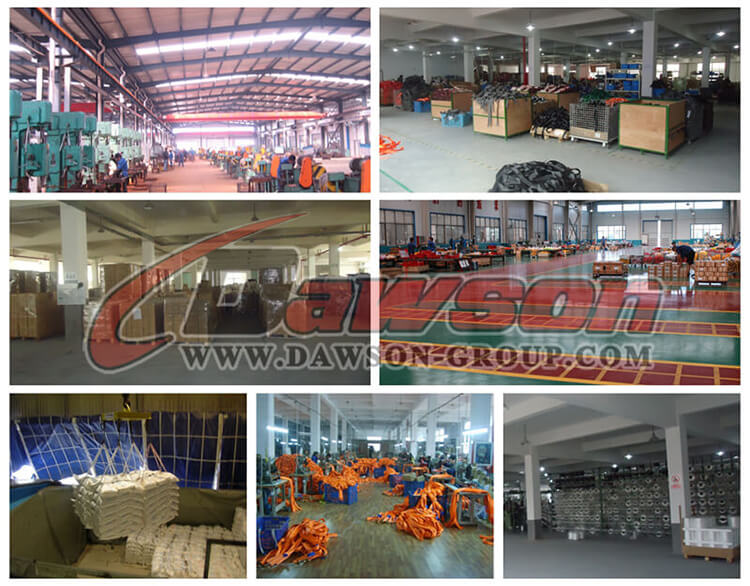

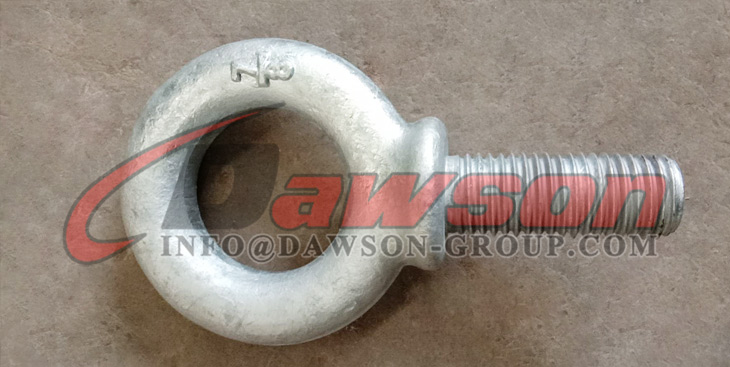

Bienvenido a comprar el precio más nuevo y competitivo. DAWSON Pernos de ojo para maquinaria forjada tipo hombro con rosca métrica M-279 de nuestra fábrica.Somos uno de los principales fabricantes y proveedores de China y le ofrecemos el servicio mayorista y el servicio OEM con descuento.Con la certificación CE, nuestros productos fabricados en China en stock son de alta calidad y bajo precio.No dude en obtener nuestra muestra gratuita.
Para más información, por favor Contáctenos.Correo electrónico:info@dawson-group.com
