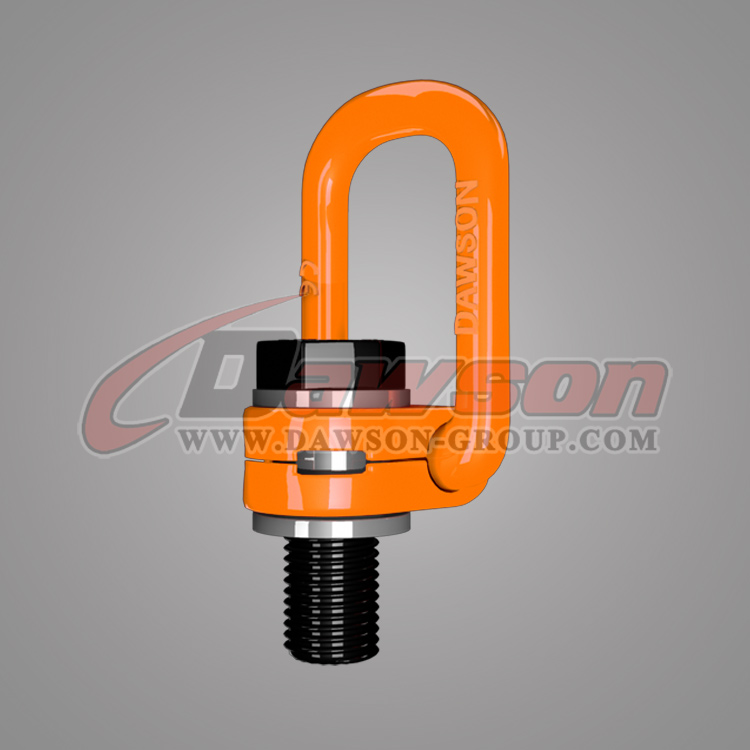

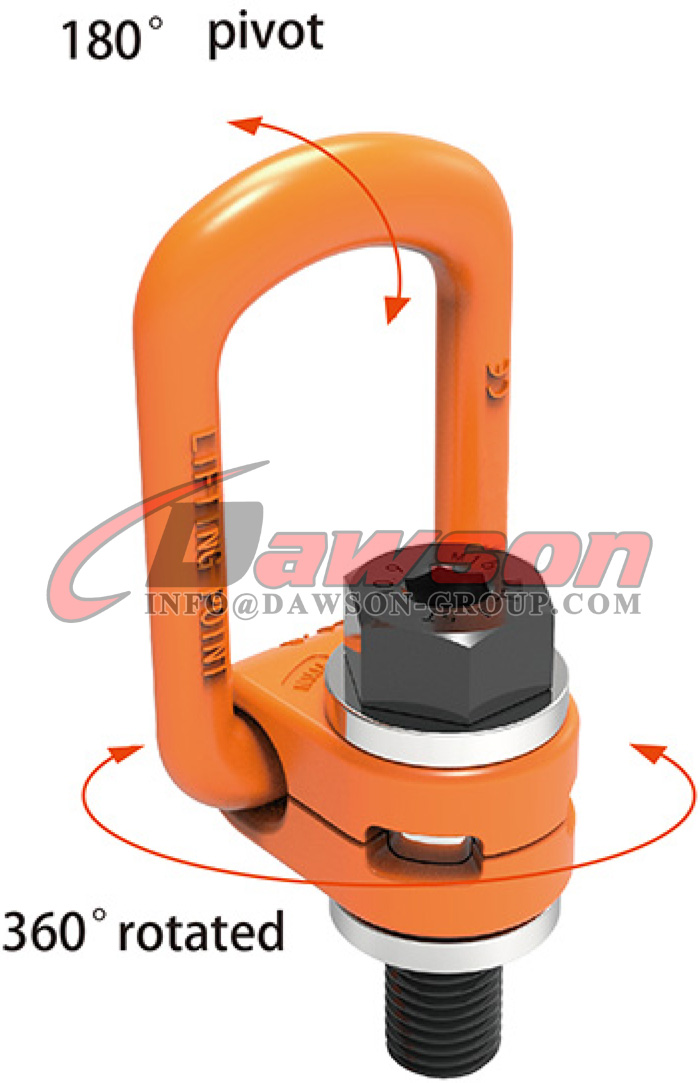

Tornillo de elevación pivotante DS173 G80 M8-M64

Acero súper aleado forjado - Templado y revenido.
Prueba de prueba individual a 2,5 veces el límite de carga de trabajo.
Fatiuge se probó a 1,5 veces el límite de carga de trabajo durante 20.000 ciclos.
Prueba de rotura.
Detección de grietas 100% magnaflux.
Acabado superficial: Plastificado en polvo.
Código de color:Rojo RAL3020/Amarillo RAL1003

Marca del producto:
DAWSON/OEM
Código:

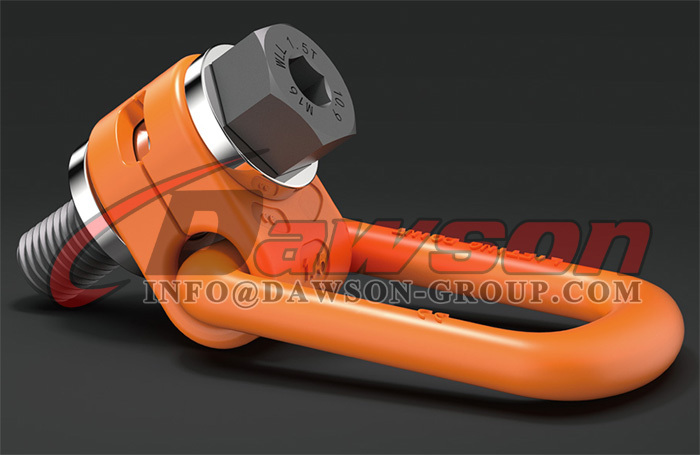

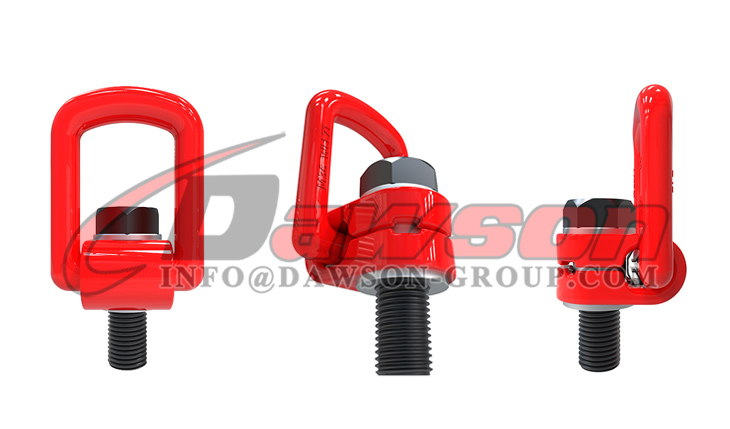

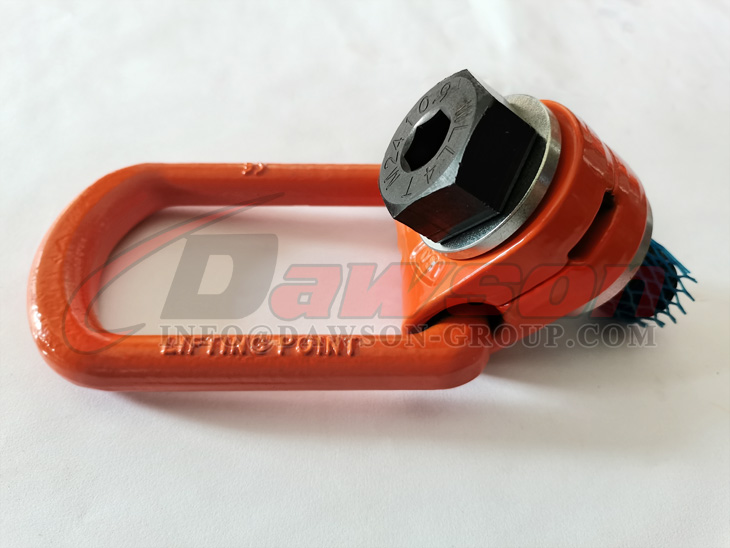

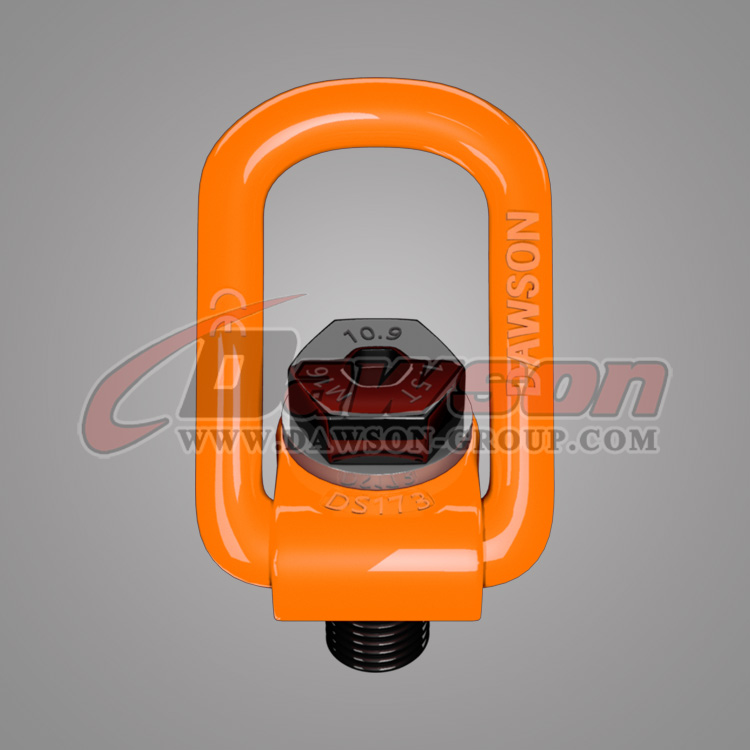

Tornillo de elevación pivotante DS173 G80
tamaño:
M8-M64

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Descripción del Producto

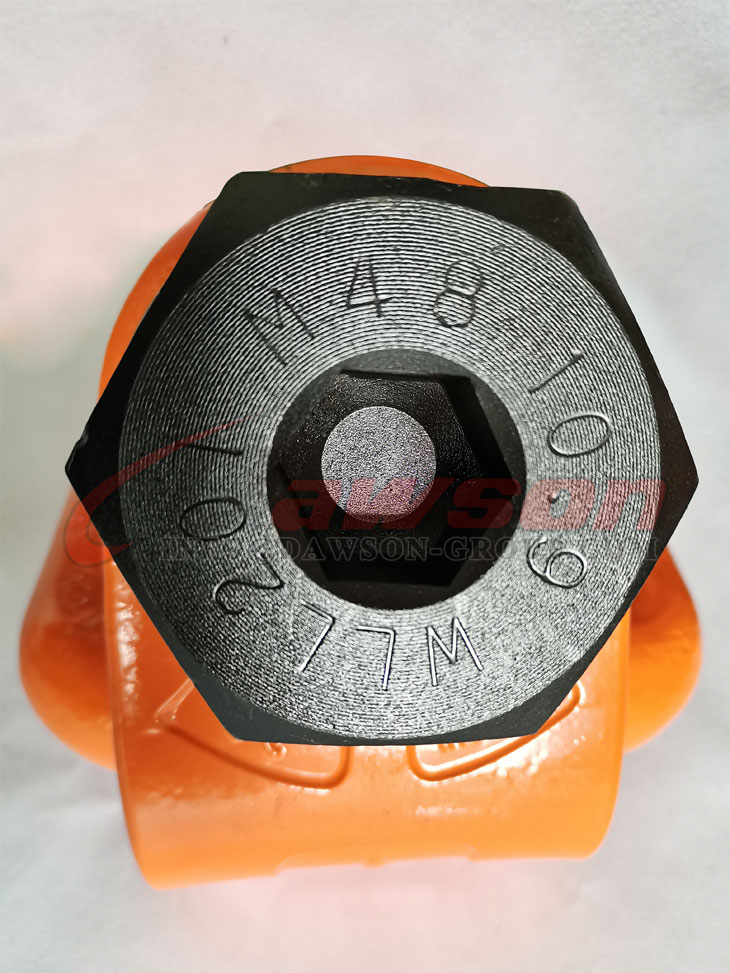

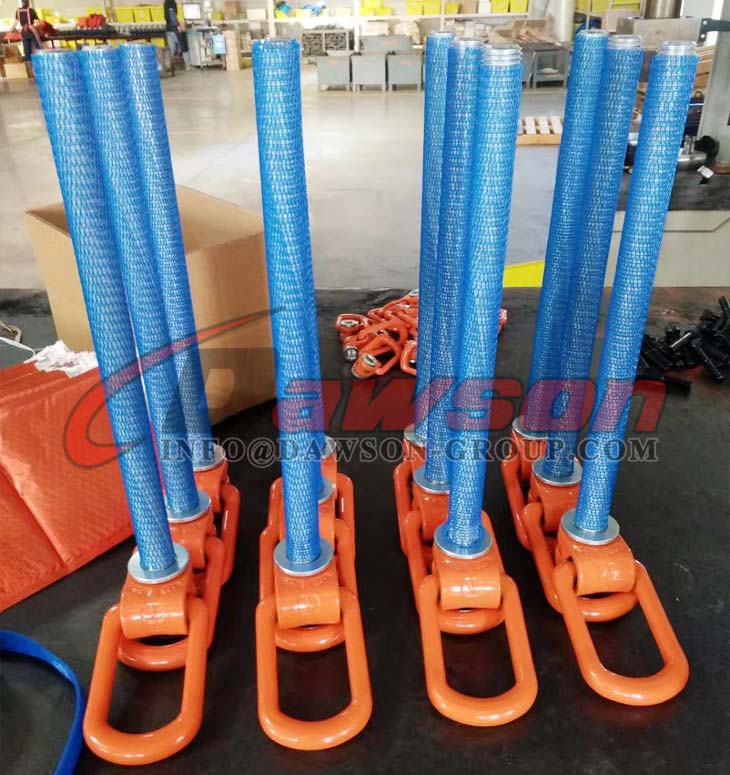

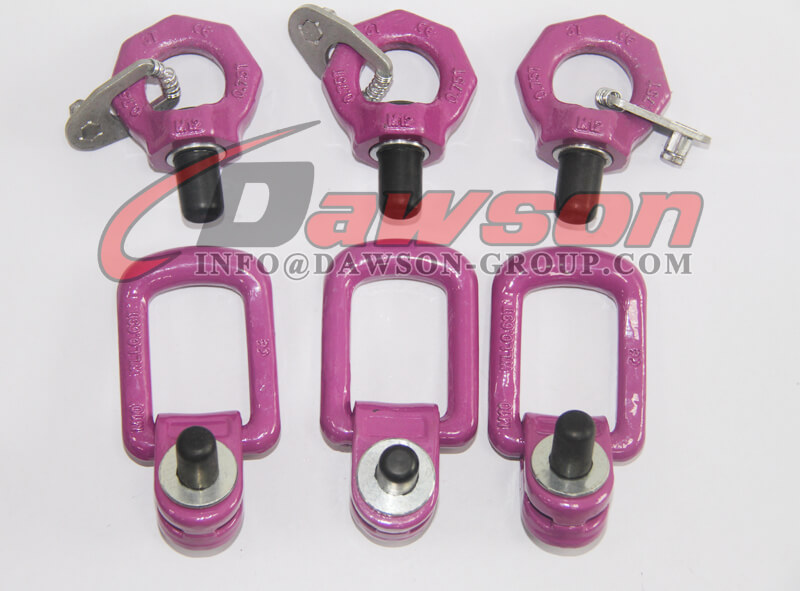

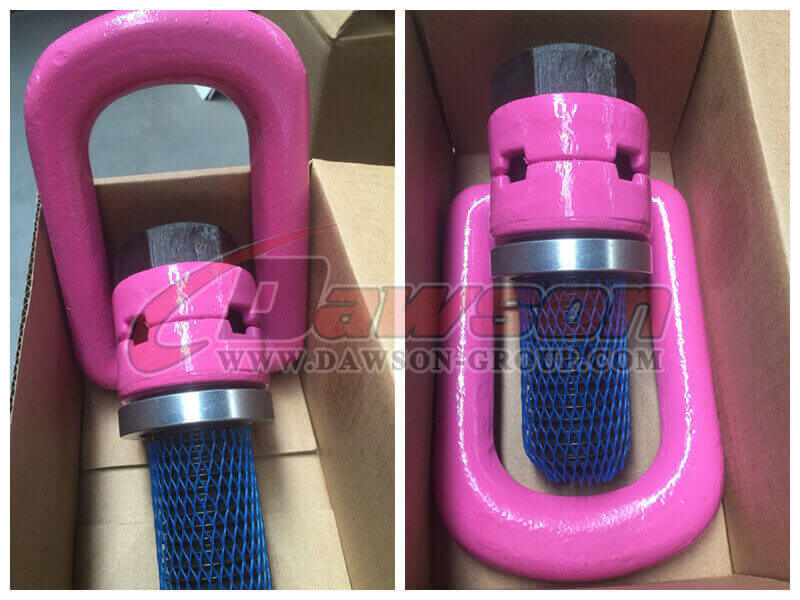

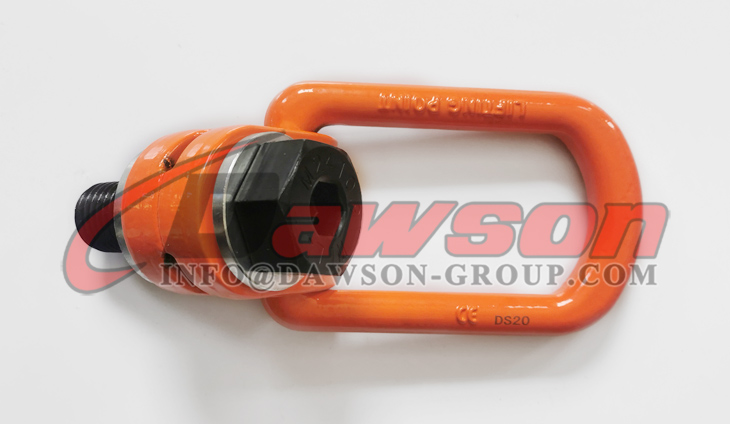

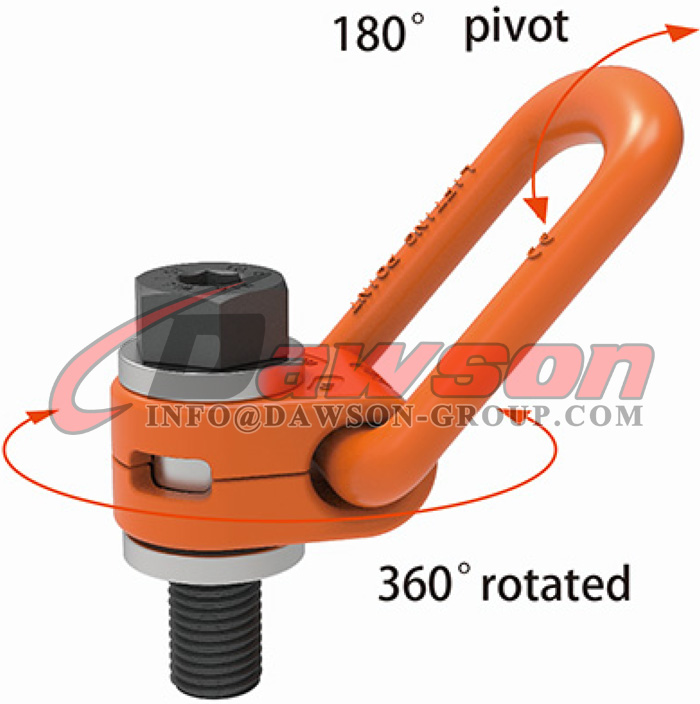

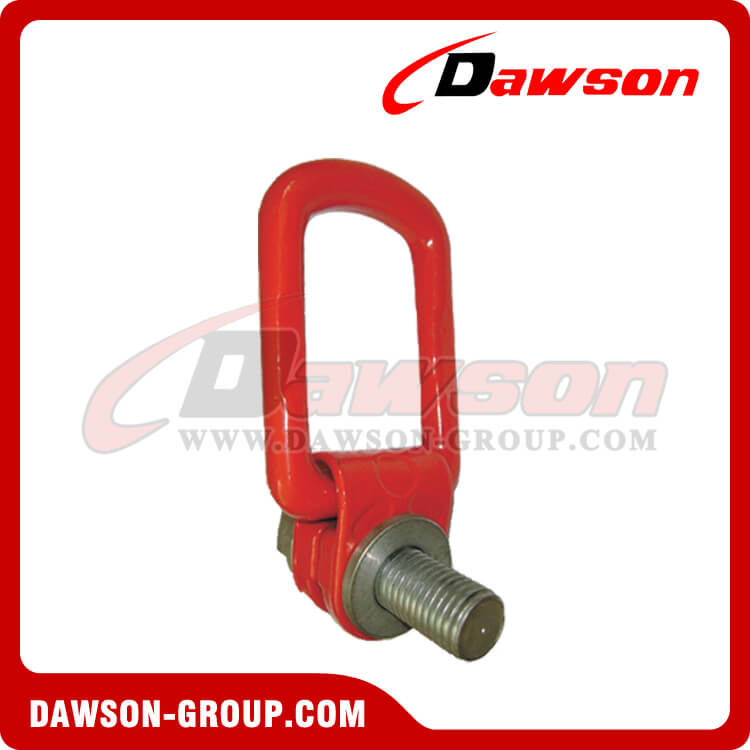

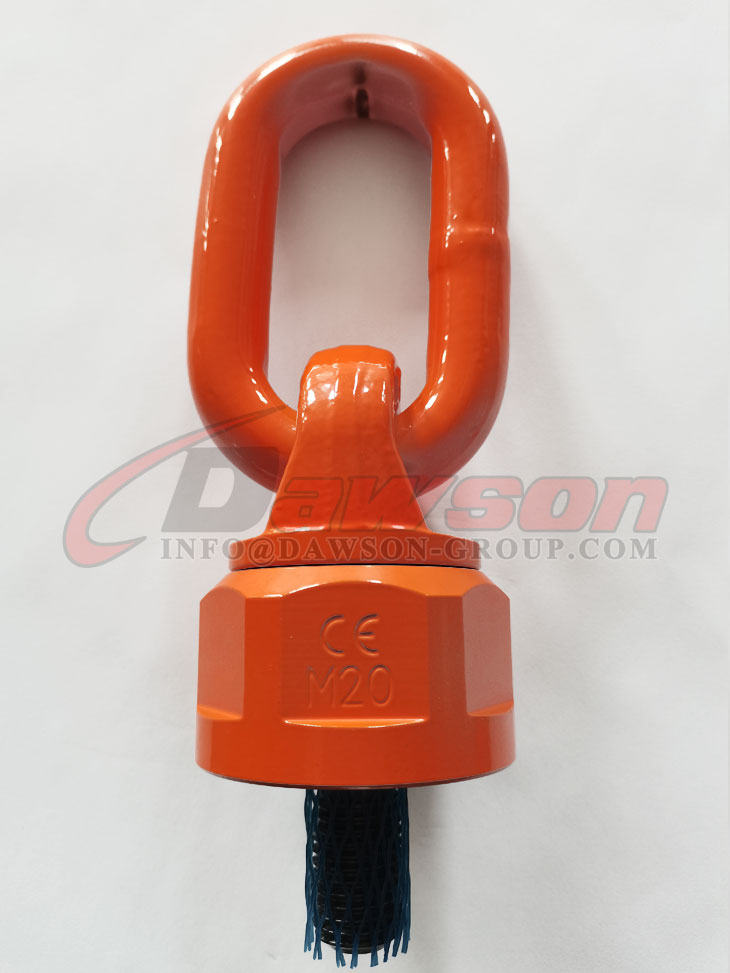

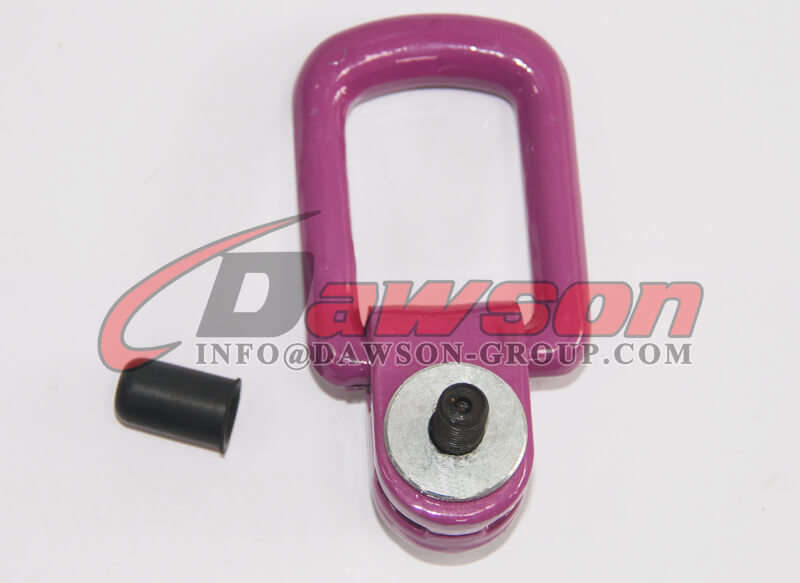

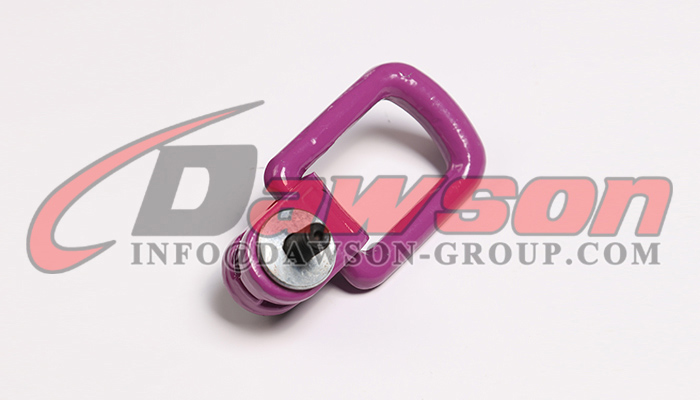

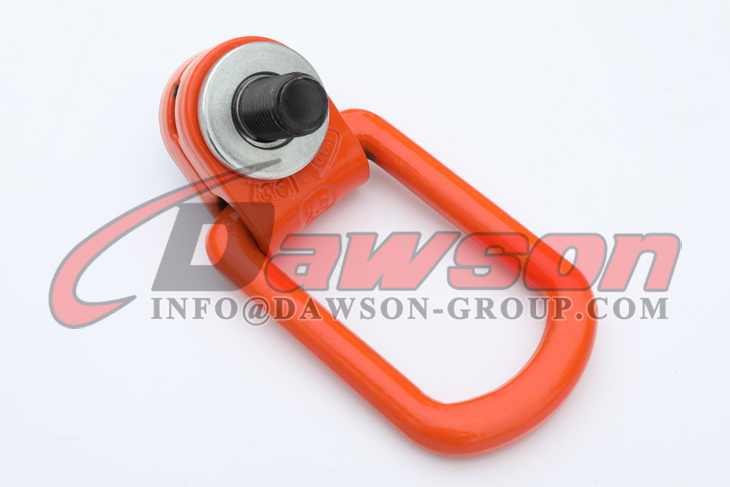

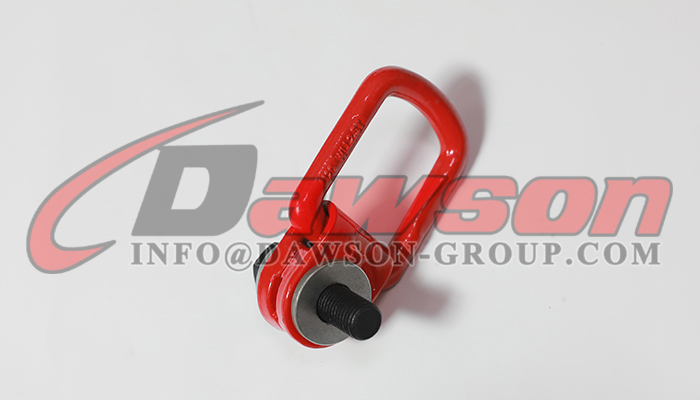

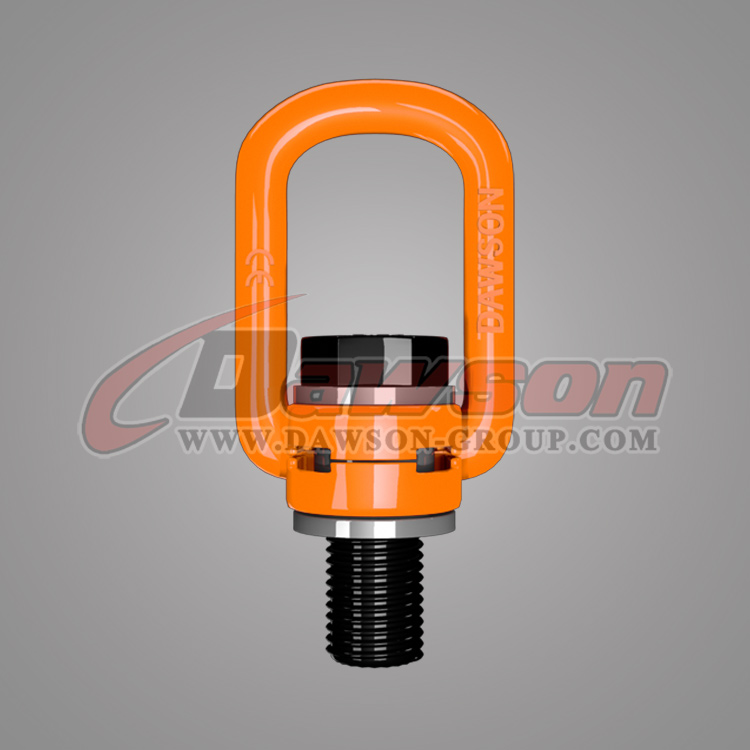

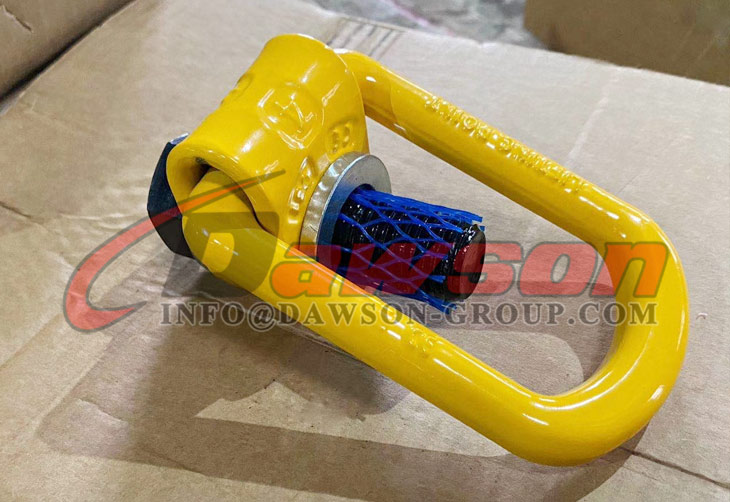

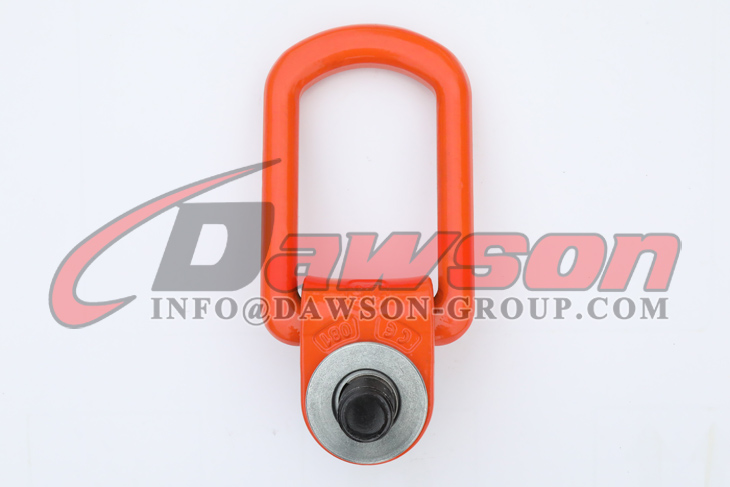

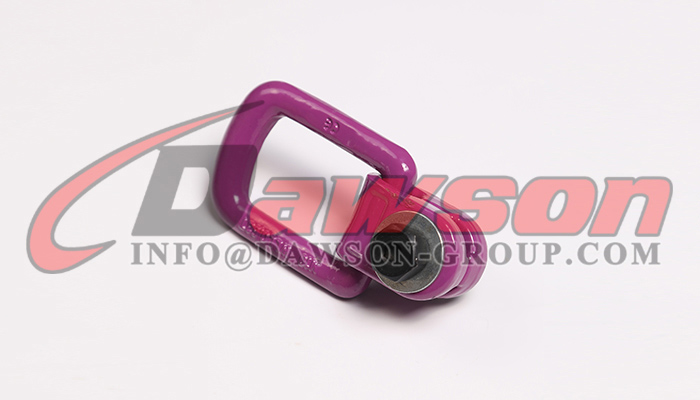

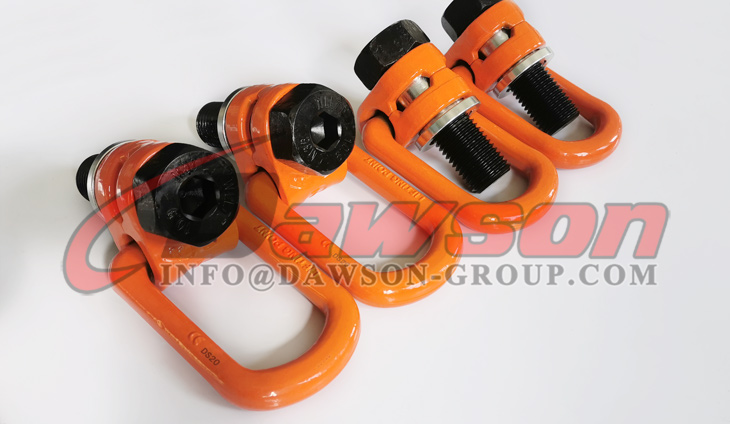

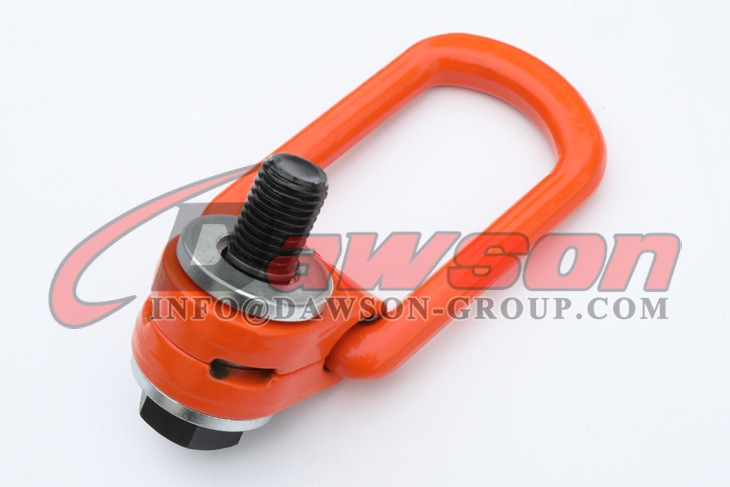

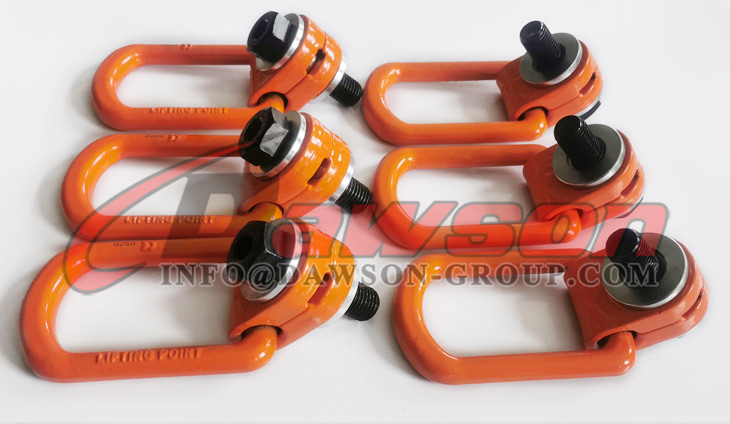

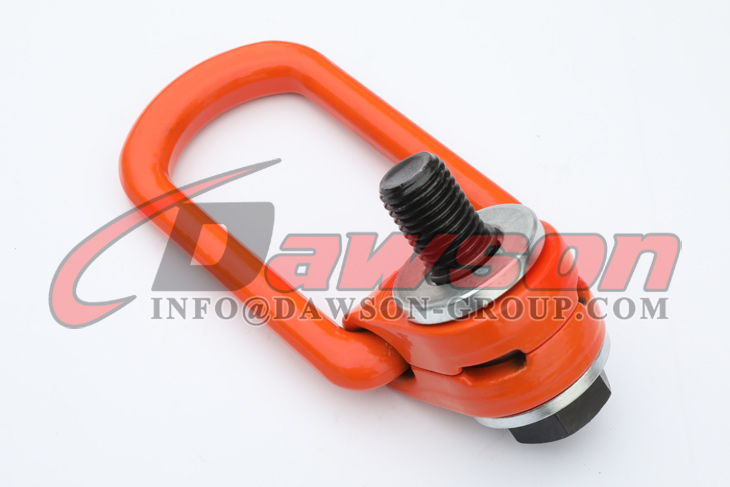

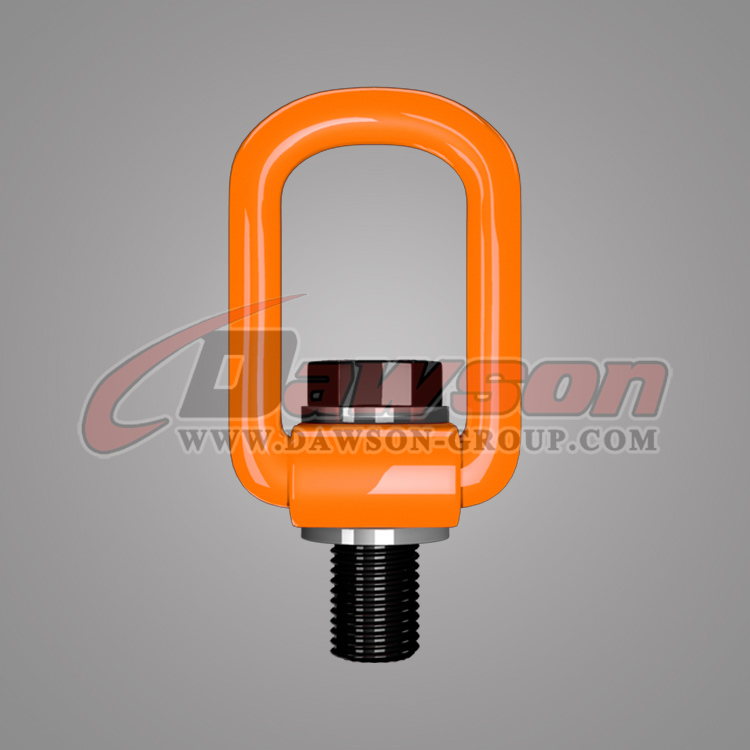

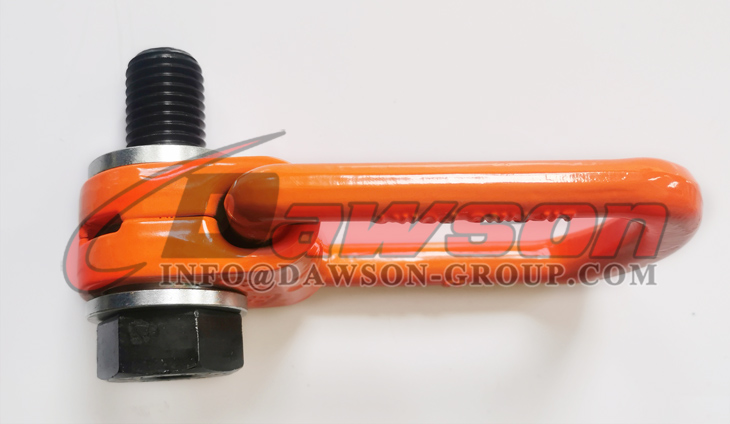

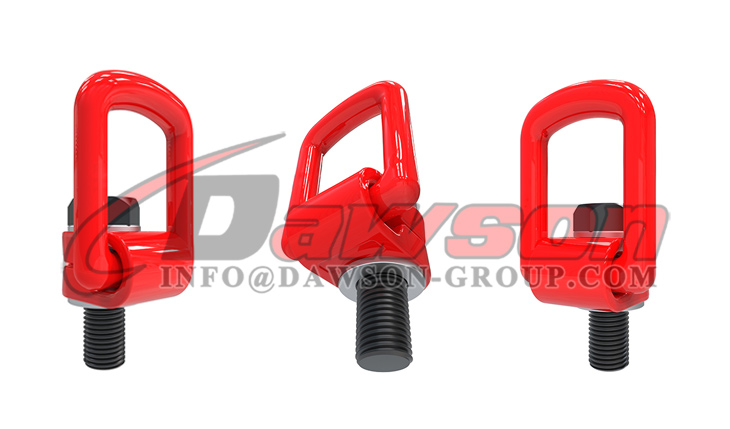

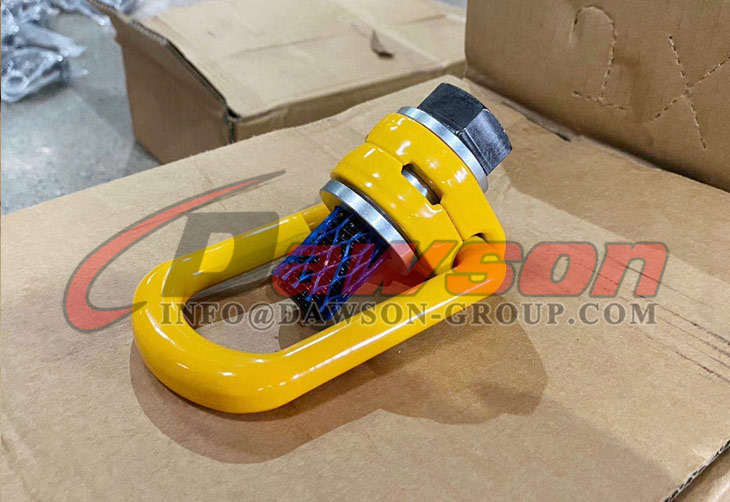

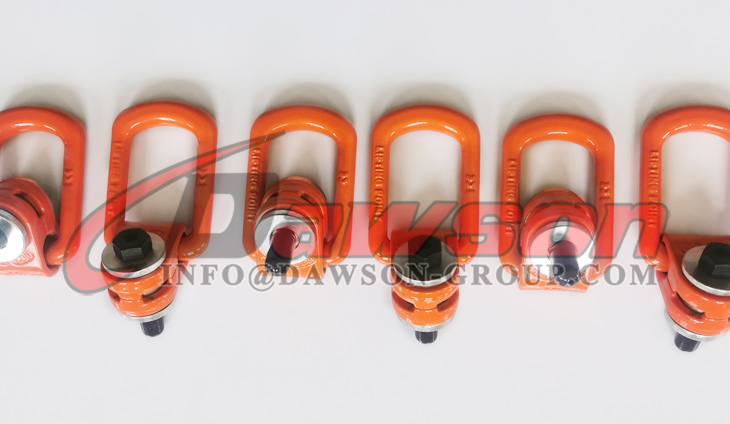

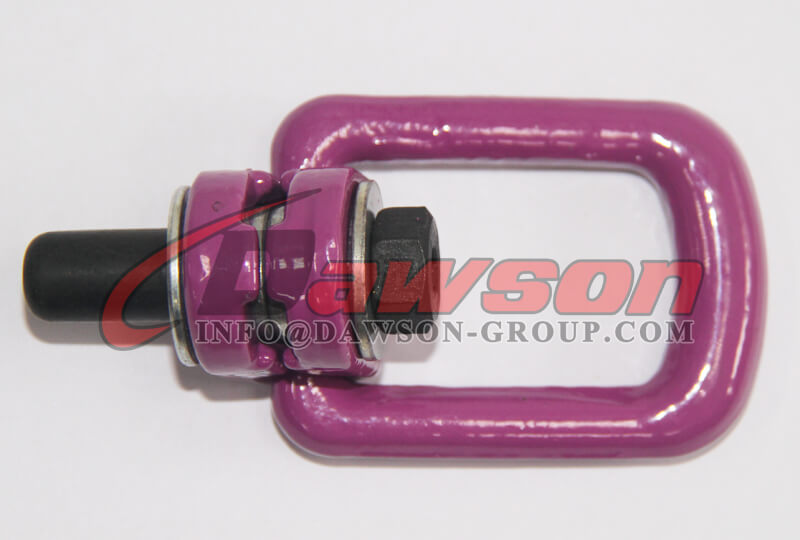

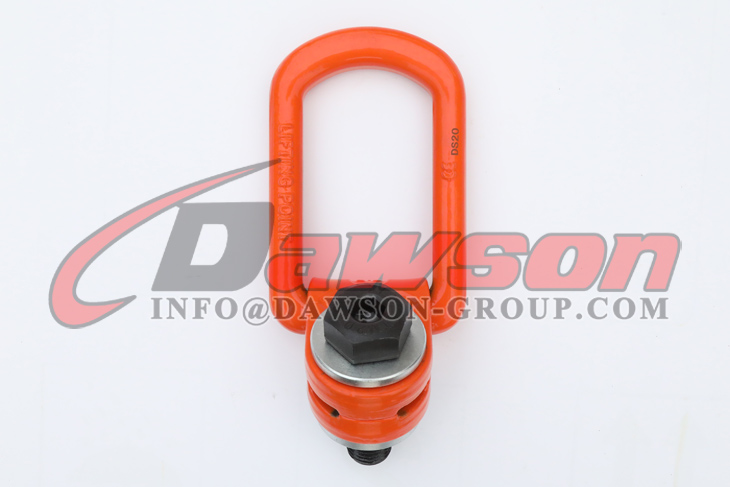

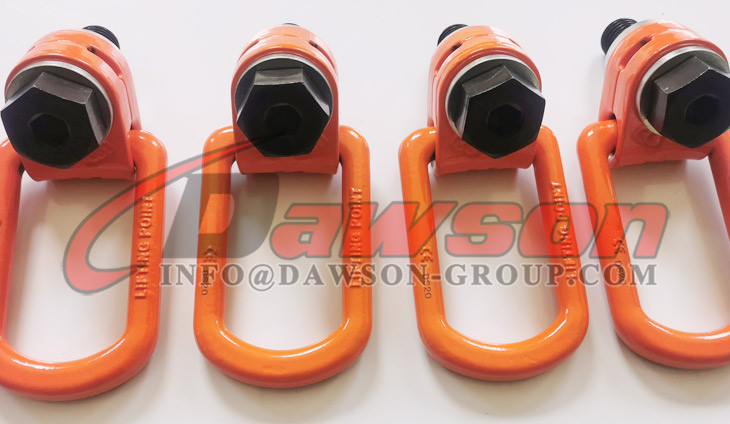

Tornillo de elevación pivotante DS173 G80 M8-M64, Anillo de elevación giratorio de acero de aleación G80 para elevación, Grado 80 Tipo de tornillo Punto de elevación giratorio

- Dawson Group Ltd. - Fabricante, proveedor y fábrica de China

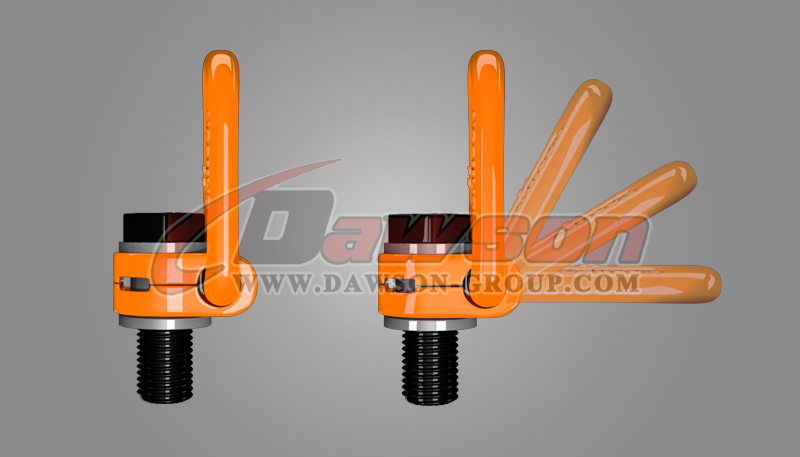

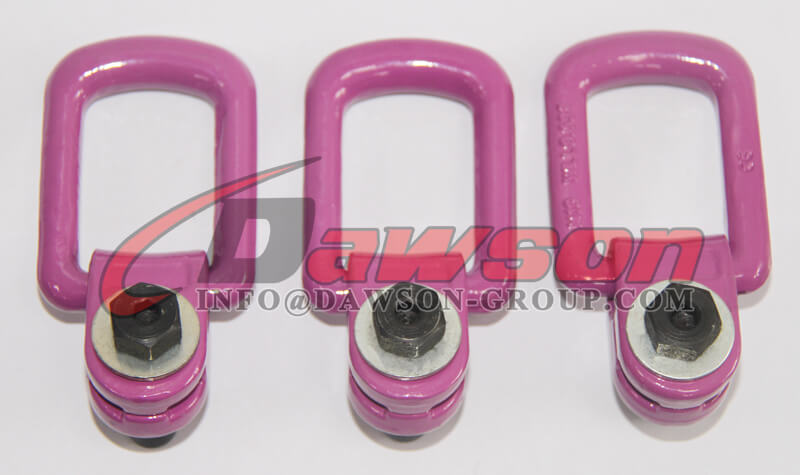

Tornillo de elevación pivotante G80, puntos de elevación de tracción lateral de rotación de acero de aleación - Proveedor de fabricante de China

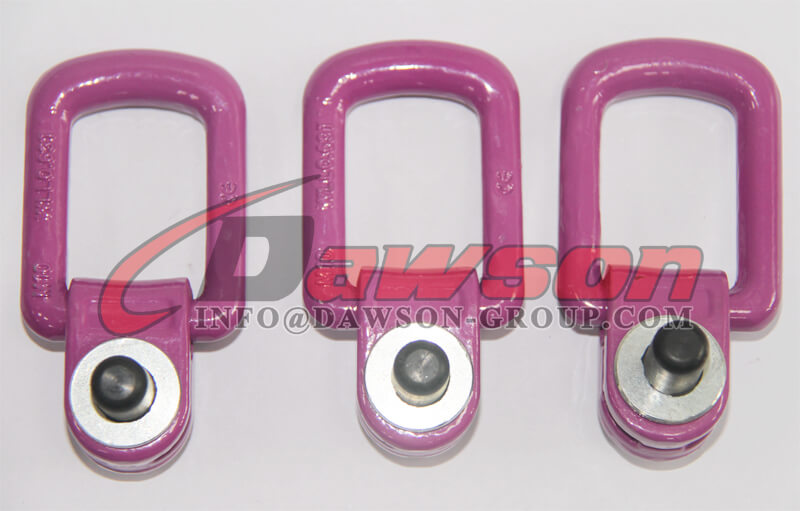

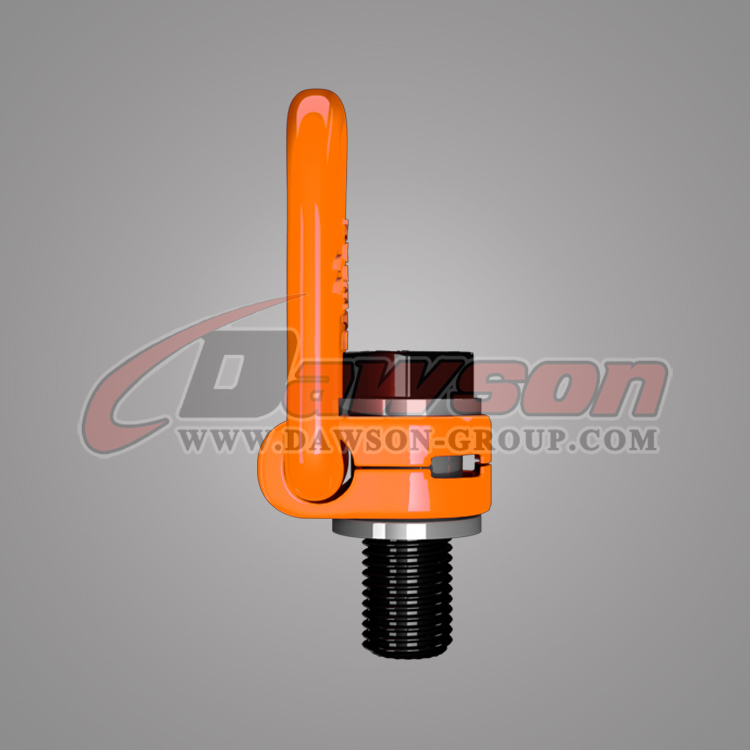

Tornillo de elevación pivotante G80, puntos de elevación de tracción lateral de rotación de acero forjado de grado 80 - Fabricante, proveedor de China, fábrica

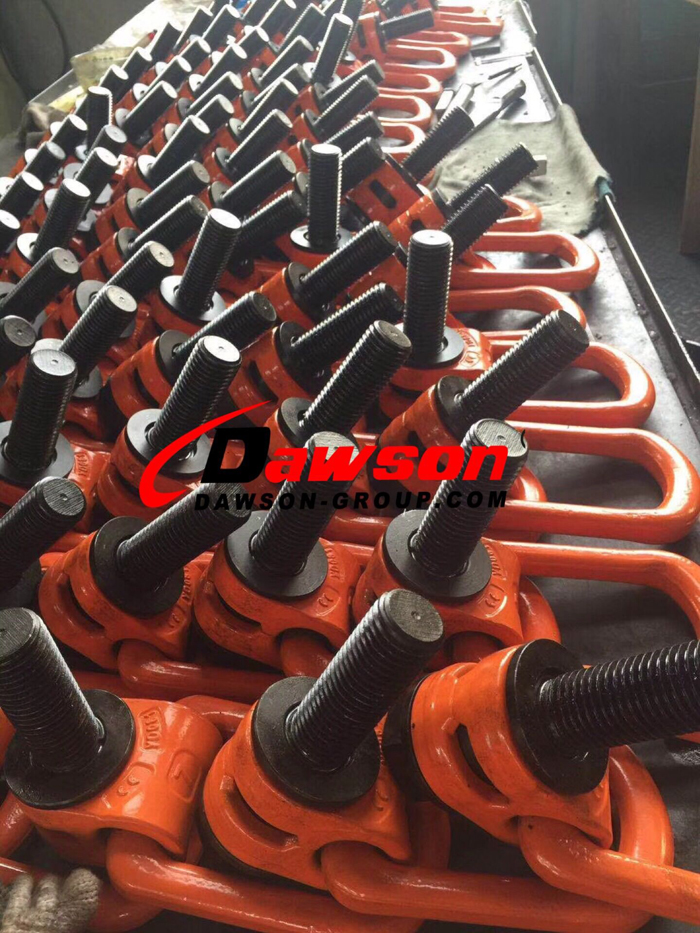

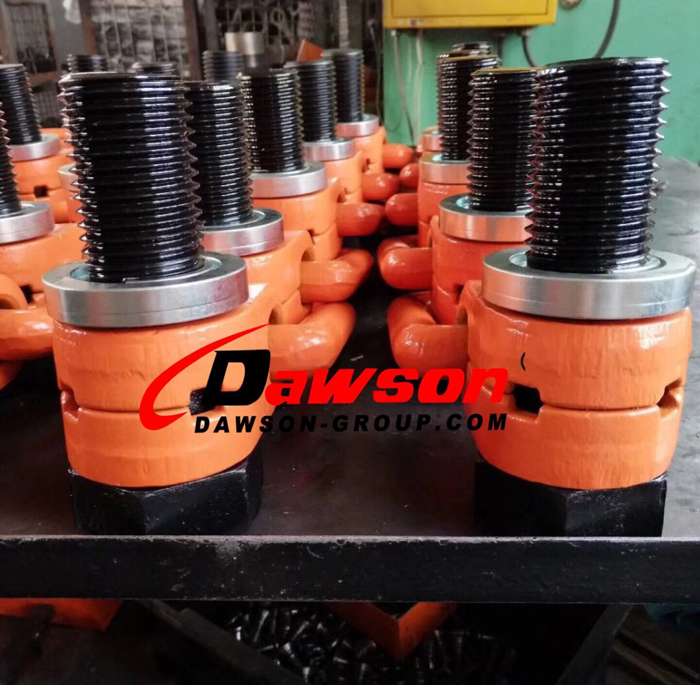

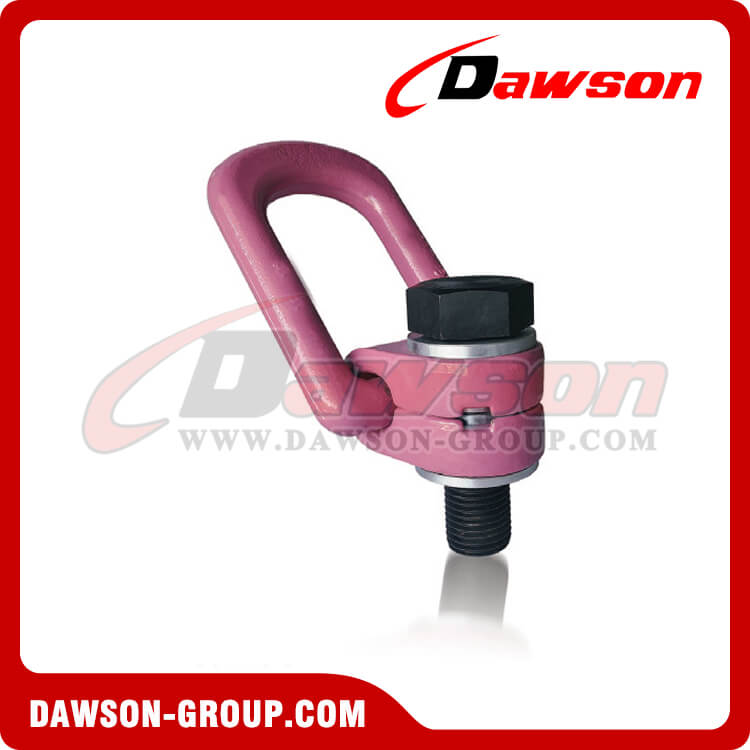

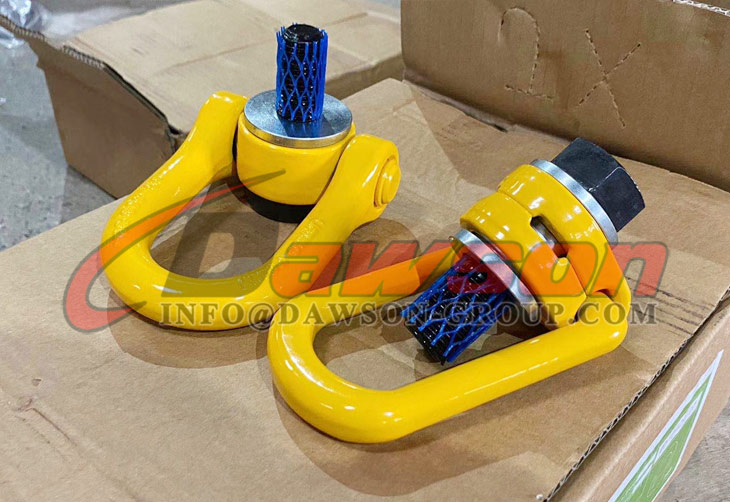

TORNILLO DE ELEVACIÓN PIVOTANTE DS173 G80 - DAWSON GROUP LTD.- FABRICANTE, PROVEEDOR DE CHINA Punto de elevación de acero de aleación de grado 80 - Dawson Group Ltd. - Fabricante, proveedor y fábrica de China

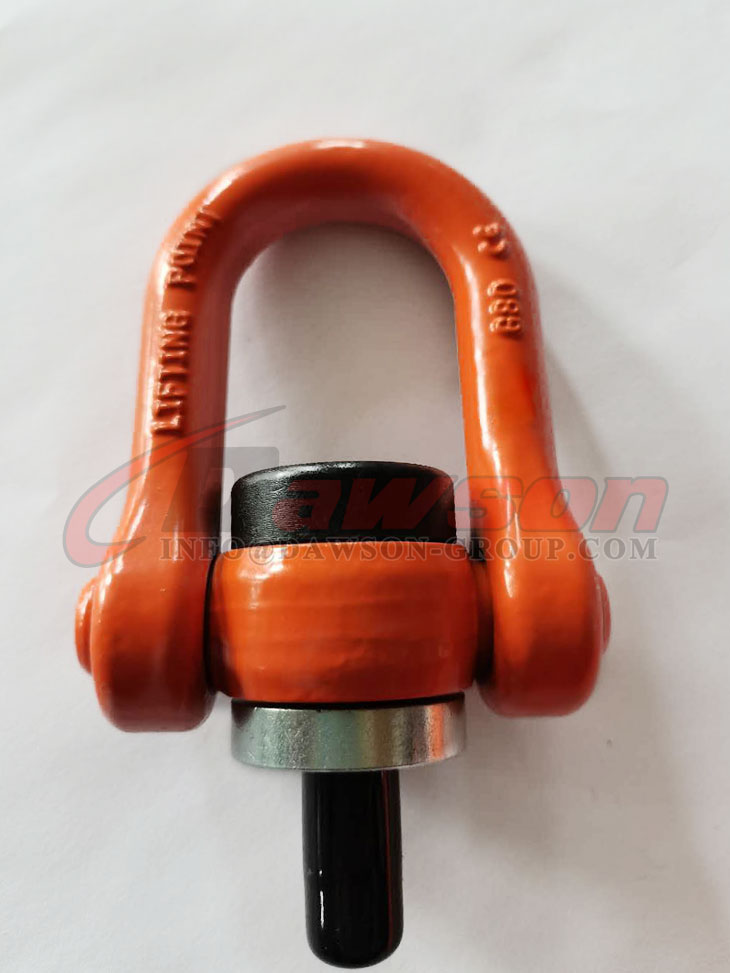

Rosca métrica:

ARTÍCULO NO.	WLL/T	Hilo M	Dimensión (mm)											Cierre Esfuerzo de torsión	Peso neto
ARTÍCULO NO.	WLL/T	Hilo M	E	A	B	C	D	F	G	L	N	S	SUDOESTE	Nuevo Méjico	Kg
8-DS173Y-M8	0.3	M8×1,25	11	34	37	42	14	98.5	57	42.5	31	6	13	10-40	0.5
8-DS173Y-M10	0.63	M10×1,5	16	34	37	44	14	98.5	57	40.5	31	6	16	10-40	0.5
8-DS173Y-M12	1	M12×1,75	18	34	37	45	14	98.5	57	39.5	31	8	18	15-40	0.5
8-DS173Y-M14	1.2	M14×2.0	21	34	37	48	14	98.5	57	36.5	31	10	24	30-100	0.5
8-DS173Y-M16	1.5	M16×2.0	24	34	37	48	14	98.5	57	36.5	31	10	24	45-130	0.5
8-DS173Y-M18	2	M18×2,5	26	50	54	58	16.5	143	82	68.5	45	12	30	100-170	1.5
8-DS173Y-M20	2.5	M20×2,5	30	50	54	58	16.5	143	82	68.5	45	12	30	100-170	1.5
8-DS173Y-M22	3	M22×2,5	30	50	54	61	16.5	143	82	65.5	45	14	36	100-170	1.5
8-DS173Y-M24	4	M24×3.0	36	50	54	61	16.5	143	82	65.5	45	14	36	190-280	1.5
8-DS173Y-M27	4	M27×3.0	38	60	65	82	22	170	99	66	59	17	46	250-500	3
8-DS173Y-M30	5	M30×3,5	48	60	65	82	22	170	99	66	59	17	46	270-600	3.5
8-DS173Y-M33	6	M33×3,5	54	60	65	85	22	170	99	63	59.5	22	55	270-600	3.5
8-DS173Y-M36S	7	M36×4.0	54	60	65	85	22	170	99	63	59.5	22	55	270-600	3.5
8-DS173Y-M36B	8	M36×4.0	62	77	85	104	27	226.5	123	95.5	69	22	55	270-600	6
8-DS173Y-M39	8	M39×4.0	62	77	85	104	27	226.5	123	95.5	69	22	55	350-800	6
8-DS173Y-M42S	10	M42×4,5	72	77	85	106	27	226.5	123	93.5	69	22	65	350-800	6.5
8-DS173Y-M42B	15	M42×4,5	63	95	104	117	36	257.5	158	104.5	98	22	65	350-800	11
8-DS173Y-M45	15	M45×4,5	63	95	104	117	36	257.5	158	104.5	98	22	65	350-800	11
8-DS173Y-M48	20	M48×5.0	72	95	104	120	36	257.5	158	101.5	98	27	75	350-800	12
8-DS173Y-M52	20	M52×5.0	72	95	104	120	36	257.5	158	101.5	98	27	75	350-900	12
8-DS173Y-M56	22	M56×5,5	84	95	104	117	36	257.5	158	104.5	98	27	85	350-900	15
8-DS173Y-M64	22.5	M64×6.0	100	114	104	138	36	266	158	92	109	32	95	500-1000	16.3

La carga máxima es 4 veces el límite de carga de trabajo.

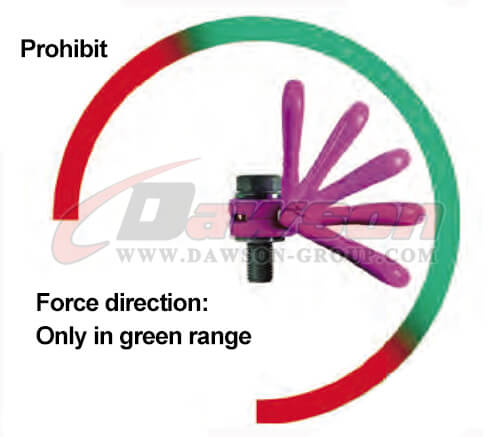

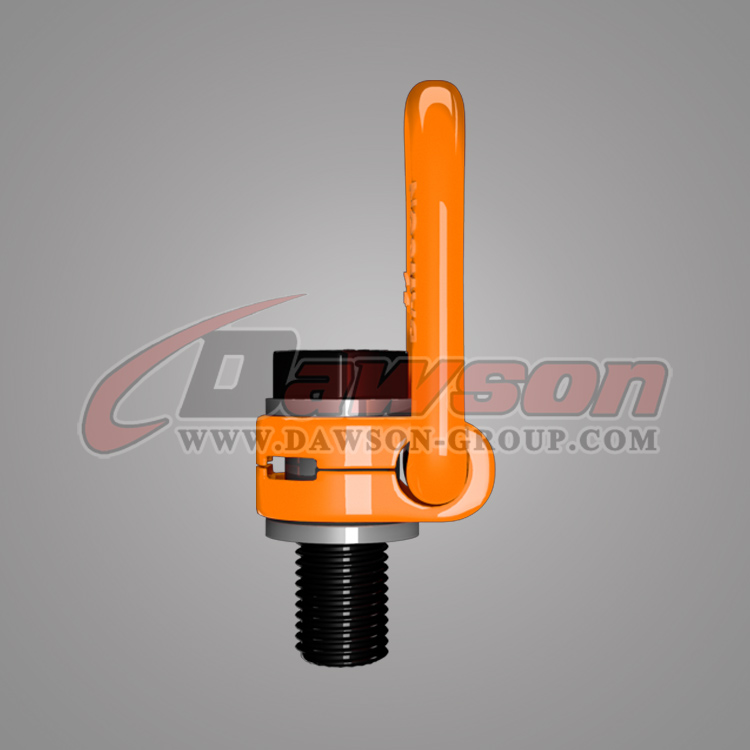

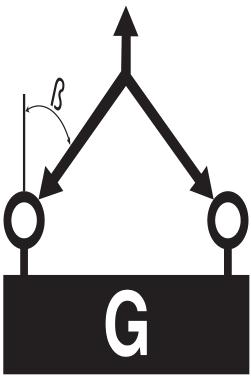

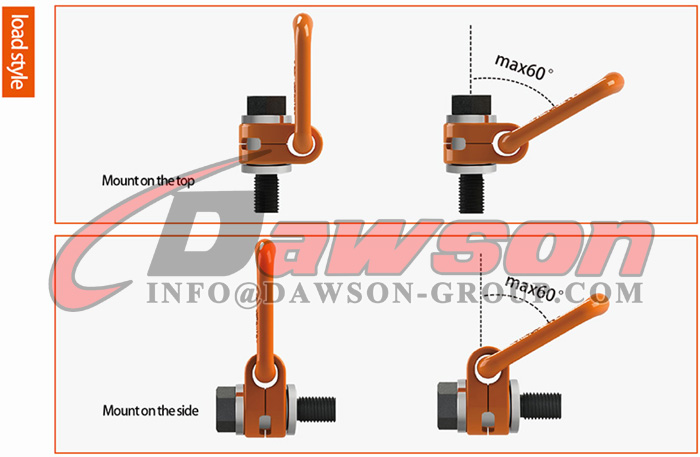

La fuerza de tracción lateral forma anillos giratorios:

Método de elevación
Piernas		1	2	1	2	2		2	3-4		3-4
Ángulo de elevación		0°	0°	90°	90°	0-45°	45-60°	Asimetría	0-45°	45-60°	Asimetría
Artículo No.	Hilo M	WLL/T
8-DS173Y-M8	8	0.3	0.6	0.3	0.6	0.42	0.3	0.3	0.63	0.45	0.3
8-DS173Y-M10	10	0.63	1.26	0.63	1.26	0.88	0.63	0.63	1.32	0.95	0.63
8-DS173Y-M12	12	1	2	1	2	1.4	1	1	2.1	1.5	1
8-DS173Y-M14	14	1.2	2.4	1.2	2.4	1.7	1.2	1.2	2.5	1.8	1.2
8-DS173Y-M16	16	1.5	3	1.5	3	2.1	1.5	1.5	3.1	2.2	1.5
8-DS173Y-M18	18	2	4	2	4	2.8	2	2	4.2	3	2
8-DS173Y-M20	20	2.5	5	2.5	5	3.5	2.5	2.5	5.2	3.7	2.5
8-DS173Y-M22	22	3	6	3	6	4.2	3	3	6.3	4.5	3
8-DS173Y-M24	24	4	8	4	8	5.6	4	4	8.4	6	4
8-DS173Y-M27	27	4	8	4	8	5.6	4	4	8.4	6	4
8-DS173Y-M30	30	5	10	5	10	7	5	5	10.5	7.5	5
8-DS173Y-M33	33	6	12	6	12	8.5	6	6	12.7	9	6
8-DS173Y-M36S	36	7	14	7	14	9.8	7	7	14.7	10.5	7
8-DS173Y-M36B	36	8	16	8	16	11.2	8	8	16.8	12	8
8-DS173Y-M39	39	8	16	8	16	11.2	8	8	16.8	12	8
8-DS173Y-M42S	42	10	20	10	20	14	10	10	21	15	10
8-DS173Y-M42B	42	15	30	15	30	21	15	15	31.5	22.5	15
8-DS173Y-M45	45	15	30	15	30	21	15	15	31.5	22.5	15
8-DS173Y-M48	48	20	40	20	40	28	20	20	42	30	20
8-DS173Y-M52	52	20	40	20	40	28	20	20	42	30	20
8-DS173Y-M56	56	22	44	22	44	30.8	22	22	46.2	33	22
8-DS173Y-M64	64	22.5	45	22.5	45	31.5	22.5	22.5	47.25	33.75	22.5

Hilo UNC:

ARTÍCULO NO.	WLL/T	TPI del hilo	Dimensión (mm)											Cierre Esfuerzo de torsión	Peso neto
ARTÍCULO NO.	WLL/T	TPI del hilo	E	A	B	C	D	F	G	L	N	S	SUDOESTE	Nuevo Méjico	Kg
8-DS173Y-3/8	0.63	3/8-16	16	34	37	43	14	98.5	57	41.5	31	6	16	10-40	0.5
8-DS173Y-1/2	1	1/2-13	21	34	37	45	14	98.5	57	36.5	31	8	18	15-40	0.5
8-DS173Y-5/8	1.5	5/8-11	24	34	37	48	14	98.5	57	36.5	31	10	24	45-130	0.5
8-DS173Y-3/4	2.5	3/4-10	26	50	54	58	16.5	143	82	68.5	45	12	30	45-130	1.5
8-DS173Y-7/8	2.5	7/8-9	30	50	54	61	16.5	143	82	68.5	45	14	36	100-170	1.5
8-DS173Y-1	4	1-8	36	50	54	61	16.5	143	82	65.5	45	14	36	190-280	1.5
8-DS173Y-1-1/4	5	1-1/4-7	48	60	65	80	22	174	99	72	59.5	17	46	270-600	3.5
8-DS173Y-1-1/2	8	1-1/2-6	62	77	85	104	27	226.5	123	95.5	69	22	55	270-600	6
8-DS173Y-1-3/4	15	1-3/4-5	63	95	104	116	36	257.5	158	105.5	98	22	65	350-800	11
8-DS173Y-2	20	2-4-1/2	72	95	104	112	36	257.5	158	109.5	98	27	75	350-800	12

La fuerza de tracción lateral forma anillos giratorios:

Método de elevación
Piernas		1	2	1	2	2		2	3-4		3-4
Ángulo de elevación		0°	0°	90°	90°	0-45°	45-60°	Asimetría	0-45°	45-60°	Asimetría
Artículo No.	TPI del hilo	WLL/T
8-DS173Y-3/8	3/8	0.63	1.26	0.63	1.26	0.88	0.63	0.63	1.32	0.95	0.63
8-DS173Y-1/2	1/2	1	2	1	2	1.4	1	1	2.1	1.5	1
8-DS173Y-5/8	5/8	1.5	3	1.5	3	2.1	1.5	1.5	3.1	2.2	1.5
8-DS173Y-3/4	3/4	2.5	5	2.5	5	3.5	2.5	2.5	5.2	3.7	2.5
8-DS173Y-7/8	7/8	2.5	5	2.5	5	3.5	2.5	2.5	5.2	3.7	2.5
8-DS173Y-1	1	4	8	4	8	5.6	4	4	8.4	6	4
8-DS173Y-1-1/4	1-1/4	5	10	5	10	7	5	5	10.5	7.5	5
8-DS173Y-1-1/2	1-1/2	8	16	8	16	11.2	8	8	16.8	12	8
8-DS173Y-1-3/4	1-3/4	15	30	15	30	21	15	15	31.5	22.5	15
8-DS173Y-2	2	20	40	20	40	28	20	20	42	30	20

Especificaciones del producto:

Anillo de elevación giratorio M8 G80, Anillo de elevación giratorio M10 G80, Anillo de elevación giratorio M12 G80, Anillo de elevación giratorio M14 G80, Anillo de elevación giratorio M16 G80, Anillo de elevación giratorio M18 G80, Anillo de elevación giratorio M20 G80, Anillo de elevación giratorio M22 G80, M24 G80 Anillo de polipasto giratorio, M27 G80 Anillo de polipasto giratorio, M30 G80 Anillo de polipasto giratorio, M33 G80 Anillo de polipasto giratorio, M36S G80 Anillo de polipasto giratorio, M36B G80 Anillo de polipasto giratorio M39 G80, Anillo de polipasto giratorio M42S G80, Polipasto giratorio M42B G80 Anillo, Anillo de elevación giratorio M45 G80, Anillo de elevación giratorio M48 G80, Anillo de elevación giratorio M52 G80, Anillo de elevación giratorio M56 G80, Anillo de elevación giratorio M64 G80

Punto de elevación giratorio M8 Grado 80, Punto de elevación giratorio M10 Grado 80, M12 Punto de elevación giratorio Grado 80, M14 Punto de elevación giratorio Grado 80, M16 Punto de elevación giratorio Grado 80, M18 Punto de elevación giratorio Grado 80, M20 Punto de elevación giratorio Grado 80, M22 Punto de elevación giratorio de grado 80, M24 Punto de elevación giratorio de grado 80, M27 Punto de elevación giratorio de grado 80, M30 Punto de elevación giratorio de grado 80, M33 Punto de elevación giratorio de grado 80, M36S Punto de elevación giratorio de grado 80, M36B Punto de elevación giratorio de grado 80, grado M39 Punto de elevación giratorio 80, M42S Punto de elevación giratorio Grado 80, M42B Punto de elevación giratorio Grado 80, M45 Punto de elevación giratorio 80, M48 Punto de elevación giratorio Grado 80, M52 Punto de elevación giratorio Grado 80, M56 Punto de elevación giratorio, M64 Grado 80 Punto de elevación giratorio

Atención:

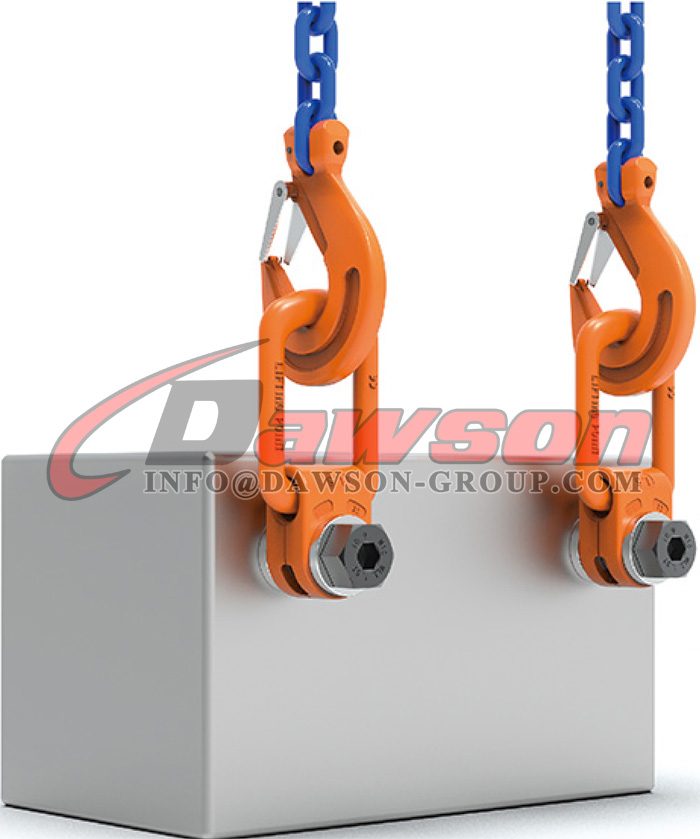

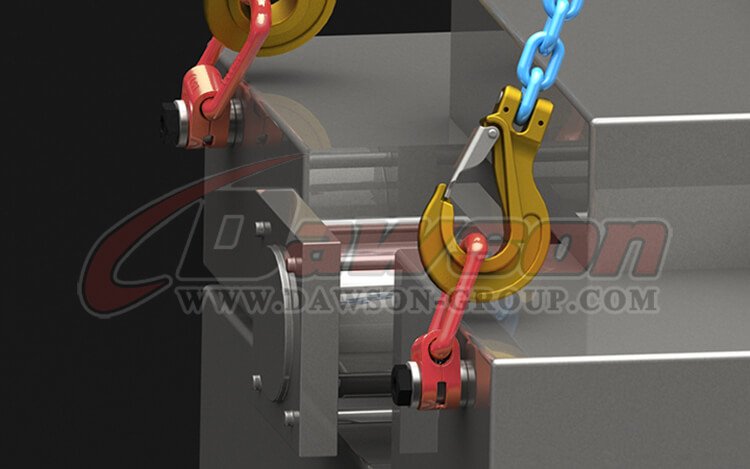

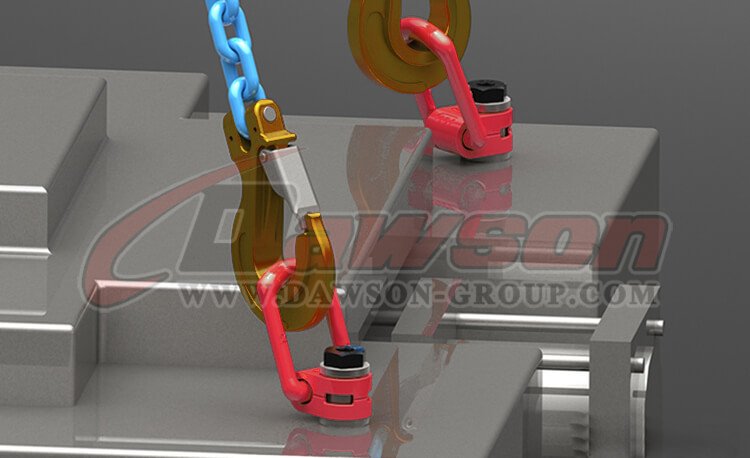

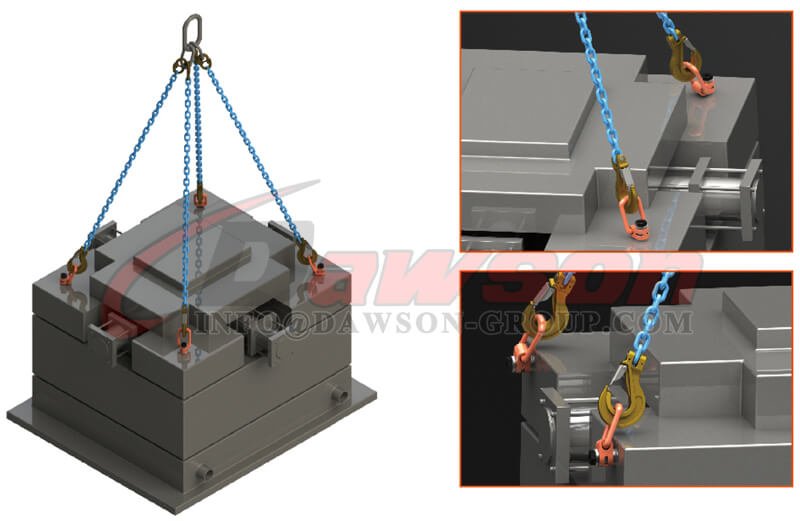

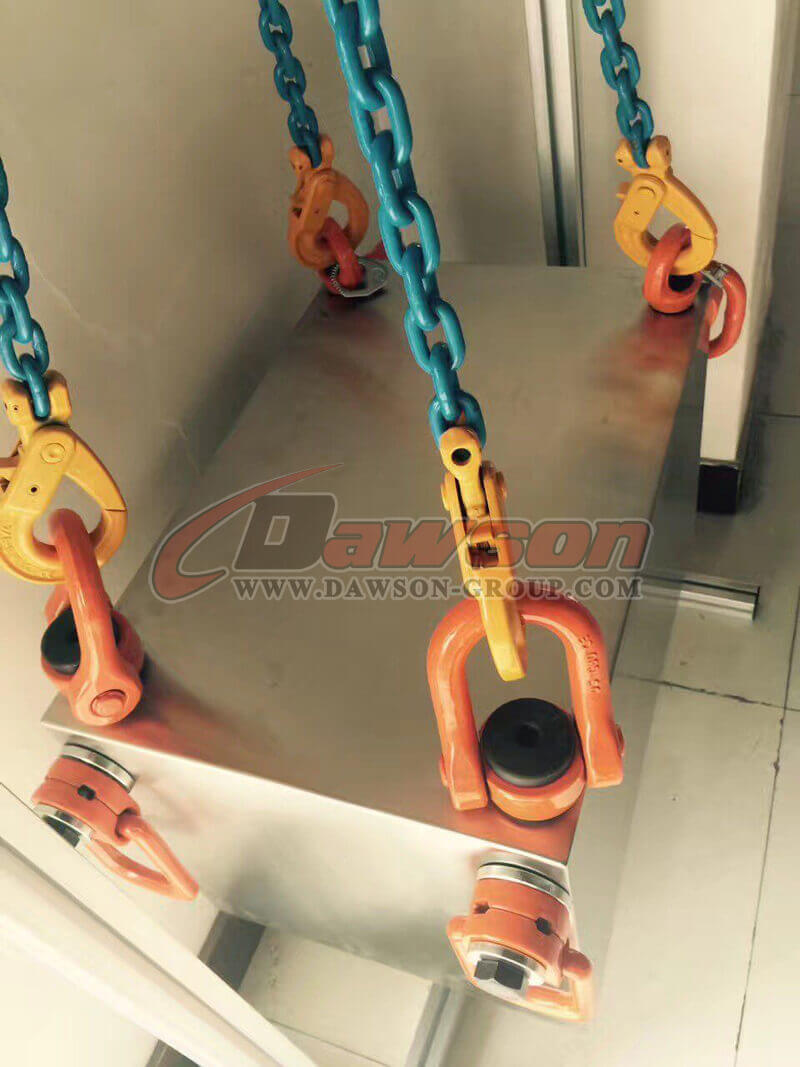

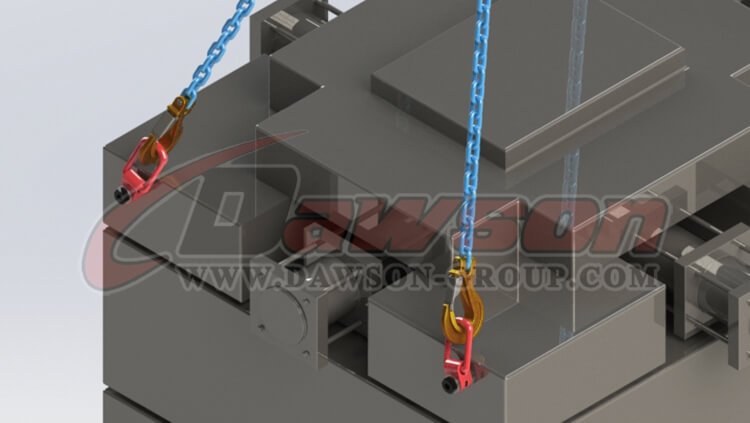

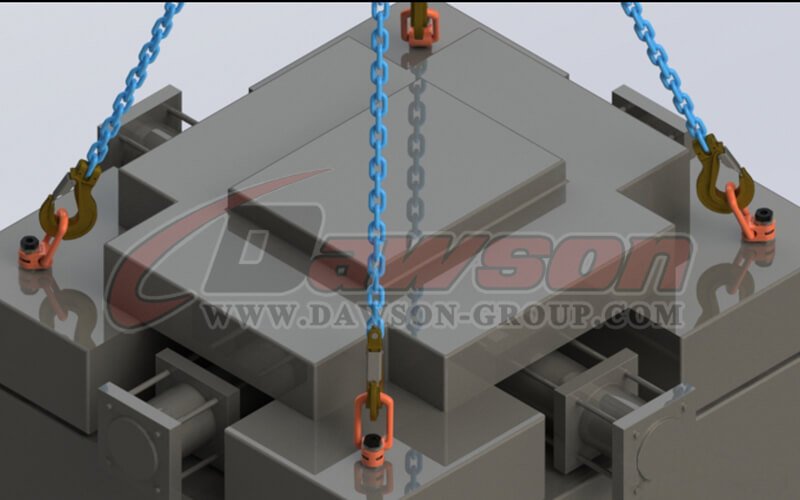

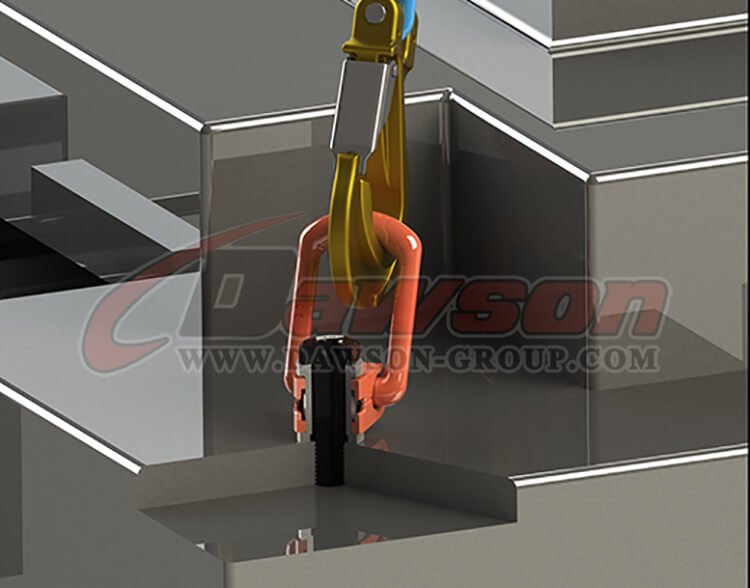

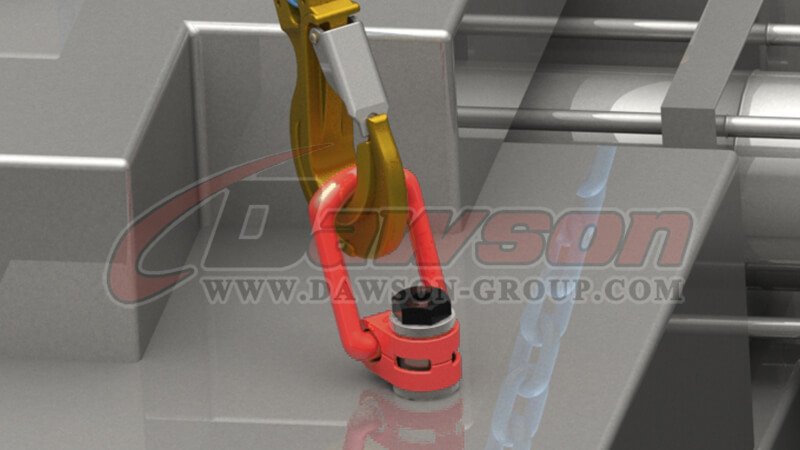

Aplicación del punto de elevación G80 - Dawson Group Ltd. - Fabricante, proveedor y fábrica de China
