| ARTÍCULO NO. | WLL/T | Hilo M | Dimensión (mm) | Cierre Esfuerzo de torsión | Peso neto |
| E | A | B | C | D | F | W | S | Nuevo Méjico | Kg |
| DS084Y-M8 | 0.3 | M8×1,25 | 12 | 40 | 25 | 8 | 9.5 | 26 | 44 | 6 | 10-40 | 0.15 |
| DS084Y-M10 | 0.4 | M10×1,5 | 15 | 40 | 25 | 8 | 9.5 | 26 | 44 | 6 | 10-40 | 0.15 |
| DS084Y-M12 | 0.75 | M12×1,75 | 18 | 47 | 30 | 10 | 11 | 32 | 52 | 8 | 15-40 | 0.2 |
| DS084Y-M14 | 0.75 | M14×2.0 | 18 | 47 | 30 | 10 | 11 | 32 | 52 | 8 | 30-100 | 0.2 |
| DS084Y-M16 | 1.5 | M16×2.0 | 24 | 54 | 35 | 14 | 13 | 39 | 61 | 10 | 45-130 | 0.35 |
| DS084Y-M18 | 1.5 | M18×2,5 | 24 | 54 | 35 | 14 | 13 | 39 | 61 | 10 | 100-170 | 0.35 |
| DS084Y-M20 | 2.3 | M20×2,5 | 30 | 63 | 40 | 16 | 15 | 47 | 70 | 12 | 100-170 | 0.6 |
| DS084Y-M22 | 2.3 | M22×2,5 | 30 | 63 | 40 | 16 | 15 | 47 | 70 | 12 | 100-170 | 0.6 |
| DS084Y-M24 | 3.2 | M24×3.0 | 36 | 73 | 48 | 19 | 18 | 55 | 84 | 14 | 190-280 | 1 |
| DS084Y-M27 | 3.2 | M27×3.0 | 36 | 73 | 48 | 19 | 18 | 55 | 84 | 14 | 250-500 | 1 |
| DS084Y-M30 | 4.5 | M30×3,5 | 45 | 91.5 | 60 | 24 | 22.5 | 67 | 105 | 17 | 270-600 | 2 |
| DS084Y-M33 | 4.5 | M33×3,5 | 45 | 91.5 | 60 | 24 | 22.5 | 67 | 105 | 17 | 270-600 | 2 |
| DS084Y-M36 | 7 | M36×4.0 | 54 | 114 | 72 | 29 | 27 | 85 | 126 | 22 | 270-600 | 3 |
| DS084Y-M42 | 9 | M42×4,5 | 63 | 130 | 82 | 34 | 32.5 | 98 | 147 | 22 | 350-800 | 5 |
| DS084Y-M48 | 12 | M48×5.0 | 72 | 151 | 96 | 38 | 36 | 114 | 168 | 27 | 350-800 | 7.5
|
Nota: Se pueden fabricar pernos alargados en pulgadas o no estándar según los requisitos del cliente.

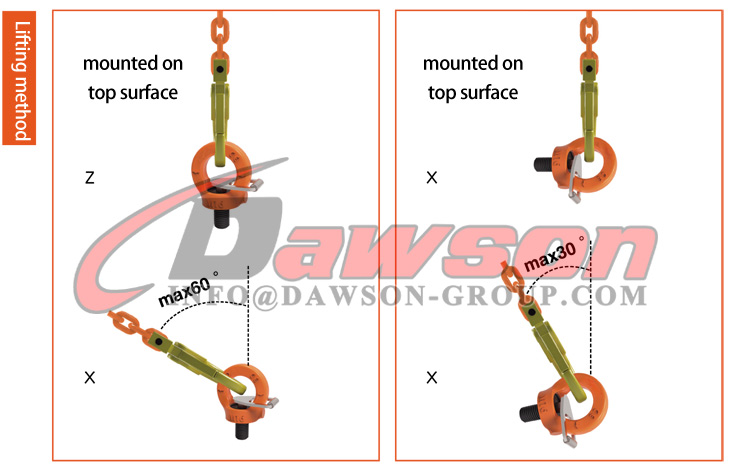

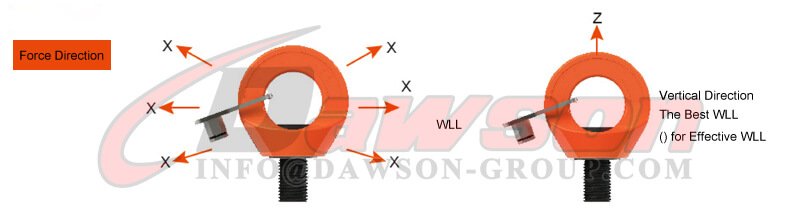

Elevación rotativa tipo ojo G80 forma de fuerza
| Método de elevación |
|  | | | | | | | |
| Piernas |
| 1 | 2 | 1 | 2 | 2 | 2 | 3-4 | 3-4 |
| Ángulo de elevación |
| 0° | 0° | 90° | 90° | 0-45° | 45-60° | Asimetría | 0-45° | 45-60° | Asimetría |
| Artículo No. | Hilo M | WLL/T |
| DS084Y-M8 | 8 | 1 | 2 | 0.3 | 0.6 | 0.42 | 0.3 | 0.3 | 0.63 | 0.45 | 0.3 |
| DS084Y-M10 | 10 | 1 | 2 | 0.4 | 0.8 | 0.56 | 0.4 | 0.4 | 0.8 | 0.6 | 0.4 |
| DS084Y-M12 | 12 | 2 | 4 | 0.75 | 1.5 | 1 | 0.75 | 0.75 | 1.5 | 1.1 | 0.75 |
| DS084Y-M14 | 14 | 2 | 4 | 0.75 | 1.5 | 1 | 0.75 | 0.75 | 1.5 | 1.1 | 0.75 |
| DS084Y-M16 | 16 | 4 | 8 | 1.5 | 3 | 2.1 | 1.5 | 1.5 | 3.1 | 2.2 | 1.5 |
| DS084Y-M18 | 18 | 4 | 8 | 1.5 | 3 | 2.1 | 1.5 | 1.5 | 3.1 | 2.2 | 1.5 |
| DS084Y-M20 | 20 | 6 | 12 | 2.3 | 4.6 | 3.2 | 2.3 | 2.3 | 4.8 | 3.4 | 2.3 |
| DS084Y-M22 | 22 | 6 | 12 | 2.3 | 4.6 | 3.2 | 2.3 | 2.3 | 4.8 | 3.4 | 2.3 |
| DS084Y-M24 | 24 | 8 | 16 | 3.2 | 6.4 | 4.5 | 3.2 | 3.2 | 6.7 | 4.8 | 3.2 |
| DS084Y-M27 | 27 | 8 | 16 | 3.2 | 6.4 | 4.5 | 3.2 | 3.2 | 6.7 | 4.8 | 3.2 |
| DS084Y-M30 | 30 | 12 | 24 | 4.5 | 9 | 6.3 | 4.5 | 4.5 | 9.4 | 6.7 | 4.5 |
| DS084Y-M33 | 33 | 12 | 24 | 4.5 | 9 | 6.3 | 4.5 | 4.5 | 9.4 | 6.7 | 4.5 |
| DS084Y-M36 | 36 | 16 | 32 | 7 | 14 | 9.8 | 7 | 7 | 14.7 | 10.5 | 7 |
| DS084Y-M42 | 42 | 24 | 48 | 9 | 18 | 12.6 | 9 | 9 | 18.9 | 13.5 | 9 |
| DS084Y-M48 | 48 | 32 | 64 | 12 | 24 | 16.8 | 12 | 12 | 25 | 18 | 12
|
Hilo UNC:
| ARTÍCULO NO. | WLL/T | TPI del hilo | Dimensión (mm) | Cierre Esfuerzo de torsión | Peso neto |
| E | A | B | C | D | F | W | S | Nuevo Méjico | Kg |
| DS084Y-3/8 | 0.4 | 3/8-16 | 15 | 40 | 25 | 8 | 9.5 | 26 | 44 | 6 | 10-40 | 0.15 |
| DS084Y-1/2 | 0.75 | 1/2-13 | 18 | 47 | 30 | 10 | 11 | 32 | 52 | 8 | 15-40 | 0.2 |
| DS084Y-5/8 | 1.5 | 5/8-11 | 24 | 54 | 35 | 14 | 13 | 39 | 61 | 10 | 45-130 | 0.35 |
| DS084Y-3/4 | 2.3 | 3/4-10 | 30 | 63 | 40 | 16 | 15 | 47 | 70 | 12 | 45-130 | 0.6 |
| DS084Y-7/8 | 2.3 | 7/8-9 | 30 | 63 | 40 | 16 | 15 | 47 | 70 | 12 | 100-170 | 0.6 |
| DS084Y-1 | 3.2 | 1-8 | 36 | 73 | 48 | 19 | 18 | 55 | 84 | 14 | 190-280 | 1 |
| DS084Y-1-1/4 | 4.5 | 1-1/4-7 | 45 | 91.5 | 60 | 24 | 22.5 | 67 | 105 | 17 | 270-600 | 2 |
| DS084Y-1-1/2 | 7 | 1-1/2-6 | 54 | 114 | 72 | 29 | 27 | 85 | 126 | 22 | 270-600 | 3 |
| DS084Y-1-3/4 | 9 | 1-3/4-5 | 63 | 130 | 82 | 34 | 32.5 | 98 | 147 | 22 | 350-800 | 5 |
| DS084Y-2 | 12 | 2-4-1/2 | 72 | 151 | 96 | 38 | 36 | 114 | 168 | 27 | 350-800 | 7.5
|
Elevación rotativa tipo ojo G80 forma de fuerza
| Método de elevación |
| | | | | | | | |
| Piernas |
| 1 | 2 | 1 | 2 | 2 | 2 | 3-4 | 3-4 |
| Ángulo de elevación |
| 0° | 0° | 90° | 90° | 0-45° | 45-60° | Asimetría | 0-45° | 45-60° | Asimetría |
| Artículo No. | TPI del hilo | WLL/T |
| DS084Y-3/8 | 3/8 | 1 | 2 | 0.4 | 0.8 | 0.56 | 0.4 | 0.4 | 0.8 | 0.6 | 0.4 |
| DS084Y-1/2 | 1/2 | 2 | 4 | 0.75 | 1.5 | 1 | 0.75 | 0.75 | 1.5 | 1.1 | 0.75 |
| DS084Y-5/8 | 5/8 | 4 | 8 | 1.5 | 3 | 2.1 | 1.5 | 1.5 | 3.1 | 2.2 | 1.5 |
| DS084Y-3/4 | 3/4 | 6 | 12 | 2.3 | 4.6 | 3.2 | 2.3 | 2.3 | 4.8 | 3.4 | 2.3 |
| DS084Y-7/8 | 7/8 | 6 | 12 | 2.3 | 4.6 | 3.2 | 2.3 | 2.3 | 4.8 | 3.4 | 2.3 |
| DS084Y-1 | 1 | 8 | 16 | 3.2 | 6.4 | 4.5 | 3.2 | 3.2 | 6.7 | 4.8 | 3.2 |
| DS084Y-1-1/4 | 1-1/4 | 12 | 24 | 4.5 | 9 | 6.3 | 4.5 | 4.5 | 9.4 | 6.7 | 4.5 |
| DS084Y-1-1/2 | 1-1/2 | 16 | 32 | 7 | 14 | 9.8 | 7 | 7 | 14.7 | 10.5 | 7 |
| DS084Y-1-3/4 | 1-3/4 | 24 | 48 | 9 | 18 | 12.6 | 9 | 9 | 18.9 | 13.5 | 9 |
| DS084Y-2 | 2 | 32 | 64 | 12 | 24 | 16.8 | 12 | 12 | 25 | 18 | 12
|
Especificaciones del producto:
M8 WLL 0.3T G80 Cáncamo de elevación, M10 WLL 0.4T G80 Cáncamo de elevación, M12 WLL 0.75T G80 Cáncamo de elevación, M14 WLL 0.75T G80 Cáncamo de elevación, M16 WLL 1.5T G80 Cáncamo de elevación, M18 WLL 1.5T G80 Cáncamo de elevación, M20 WLL 2.3T G80 Cáncamo de elevación, M22 WLL 2.3T G80 Cáncamo de elevación, M24 WLL 3.2T G80 Cáncamo de elevación, M27 WLL 3.2T G80 Cáncamo de elevación, M30 WLL 4.5T G80 Cáncamo de elevación, M33 Cáncamo de elevación WLL 4.5T G80, Cáncamo de elevación M36 WLL 7T G80, Cáncamo de elevación M42 WLL 9T G80, Cáncamo de elevación M48 WLL 12T G80
M8 WLL 300 kg Perno de argolla de grado 80, M10 WLL 4000 kg Perno de argolla de grado 80, M12 WLL 750 kg Perno de argolla de grado 80, M14 WLL 750 kg Perno de argolla de grado 80, M16 WLL 1500 kg Perno de argolla de grado 80, M18 WLL 1500 kg Perno de argolla de grado 80, M20 WLL 2300kg Perno de argolla de grado 80, M22 WLL 2300kg Perno de argolla de grado 80, M24 WLL 3200kg Perno de argolla de grado 80, M27 WLL 3200kg Perno de argolla de grado 80, M30 WLL 4500kg Perno de argolla de grado 80, M33 WLL 4500kg Perno de argolla de grado 80, M36 WLL Grado de 7000kg Perno de argolla 80, M42 WLL 9000kg Perno de argolla Grado 80, M48 WLL 12000kg Perno de argolla Grado 80
Breve introducción

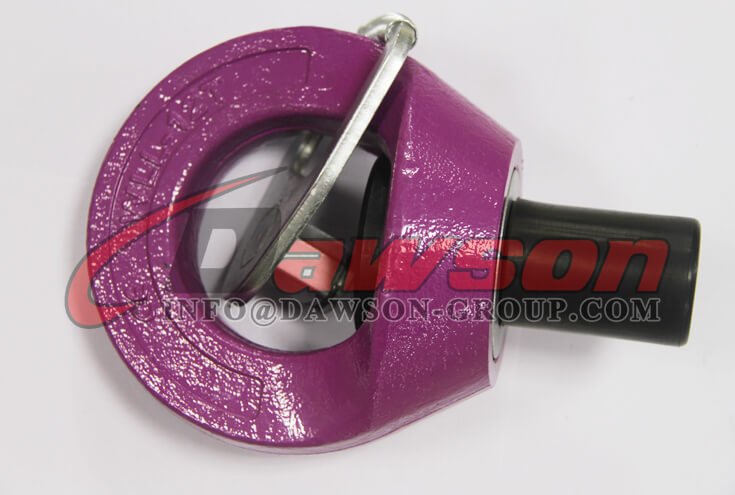

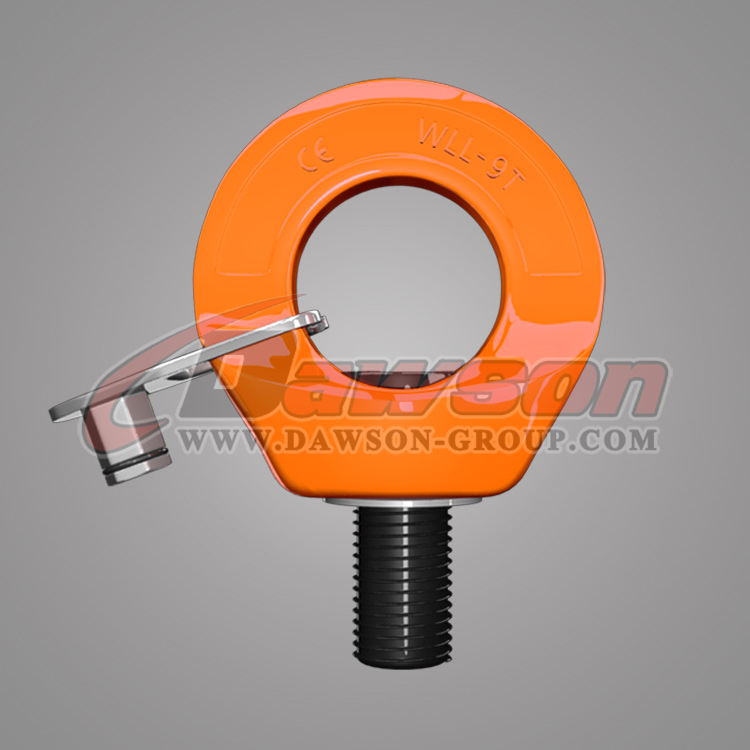

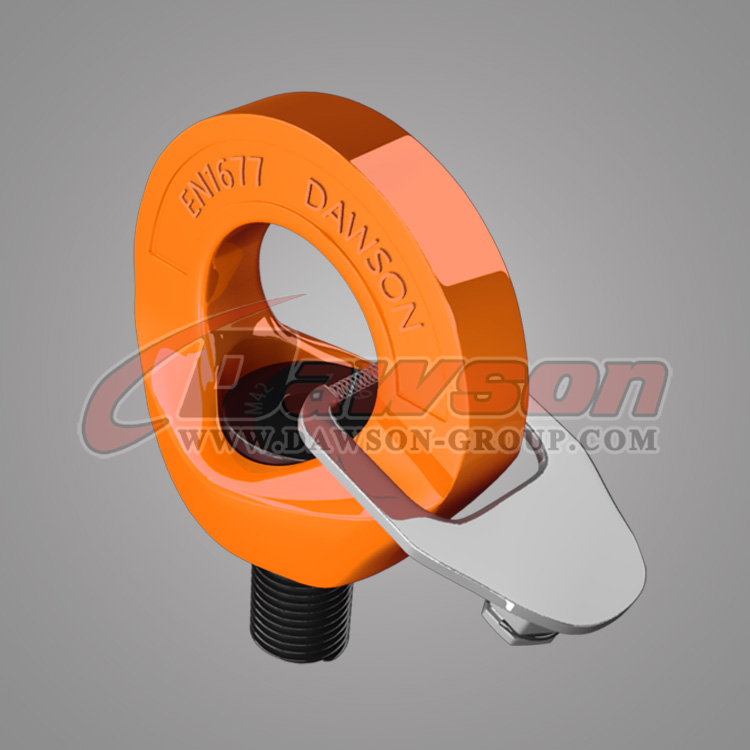

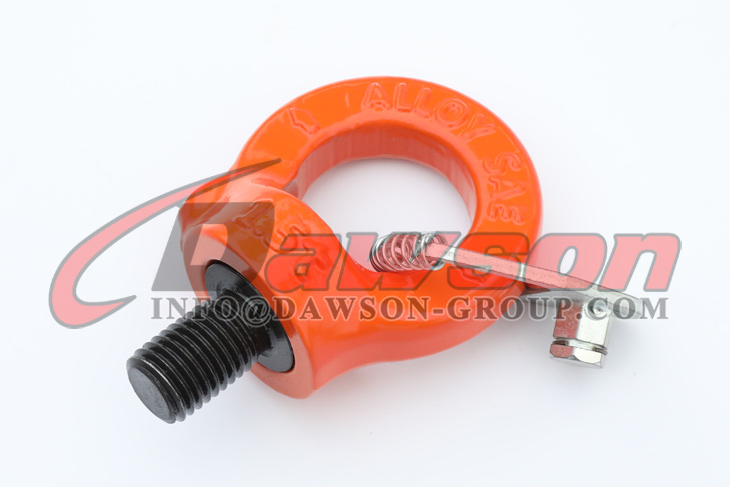

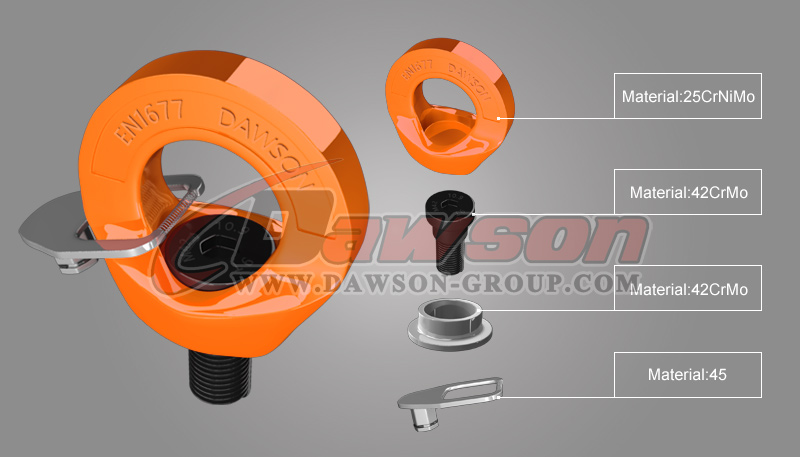

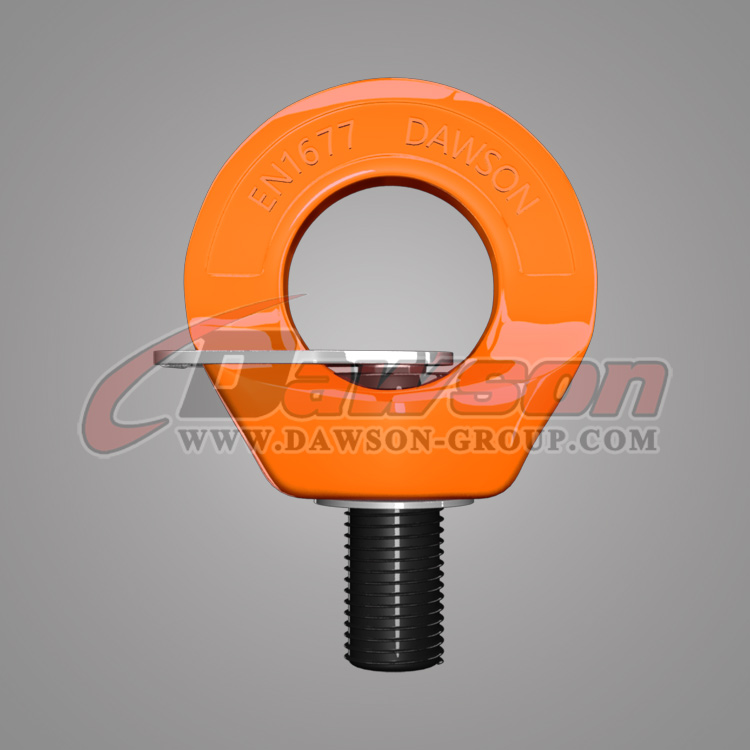

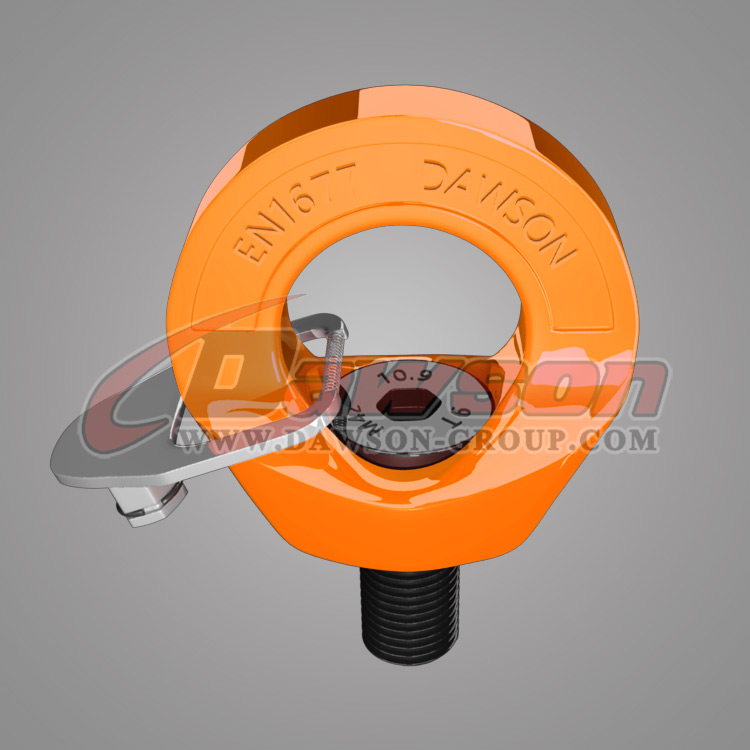

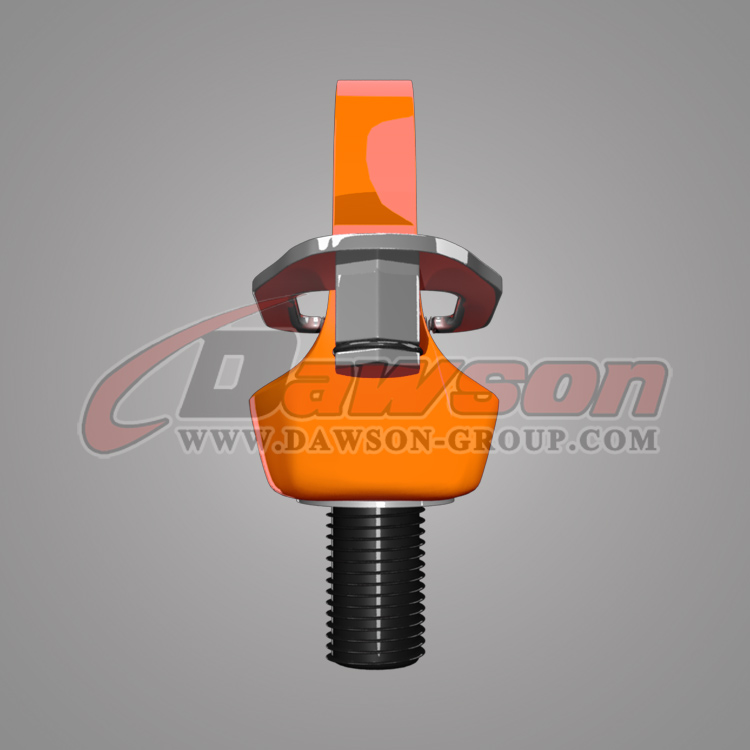

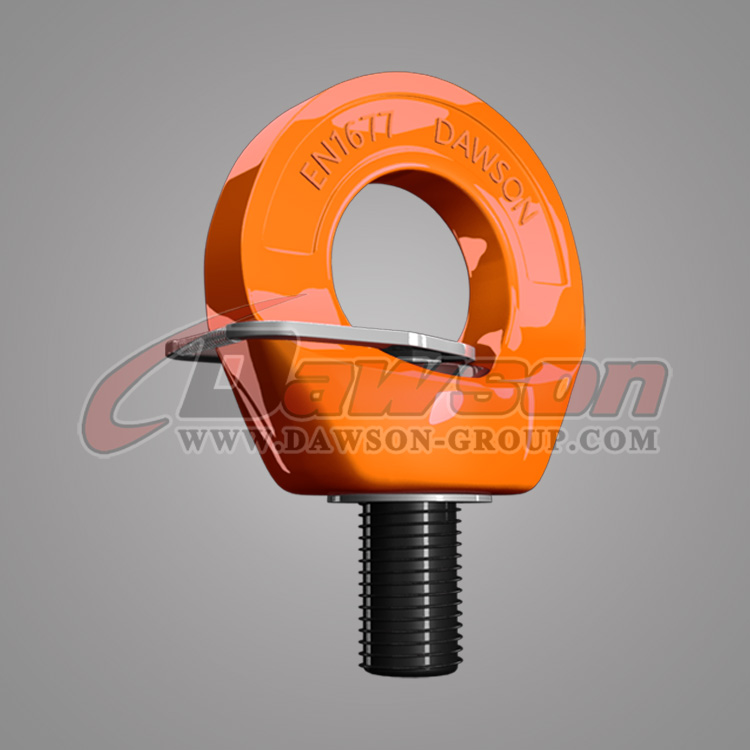

Anillos giratorios tipo ojo G80 forjados en aleación especial SAE8620H y de alta resistencia templados y revenidos después del tratamiento, de acuerdo con la norma EN1677-4.
Y el factor de seguridad de dirección es 4 veces.
La carga nominal que el tornillo de anillo DIN580 tradicional es más de 5 veces mayor.

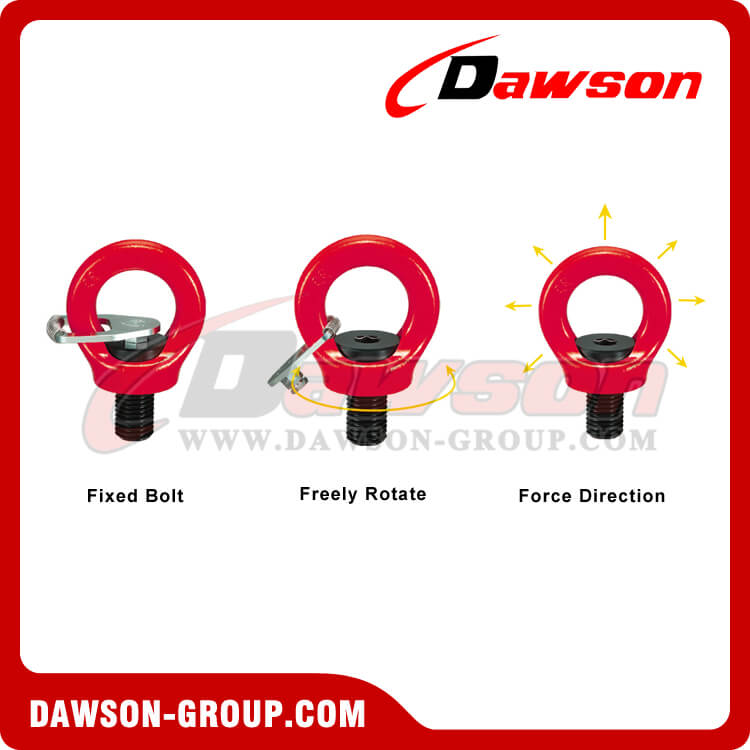

El perno de bloqueo, el cuerpo del anillo puede girar 360 grados.
En el caso de eslingas de elevación de múltiples ramas, las partes del cuerpo del anillo se pueden ajustar automáticamente con la dirección de rotación o el ángulo de tensión de tracción.

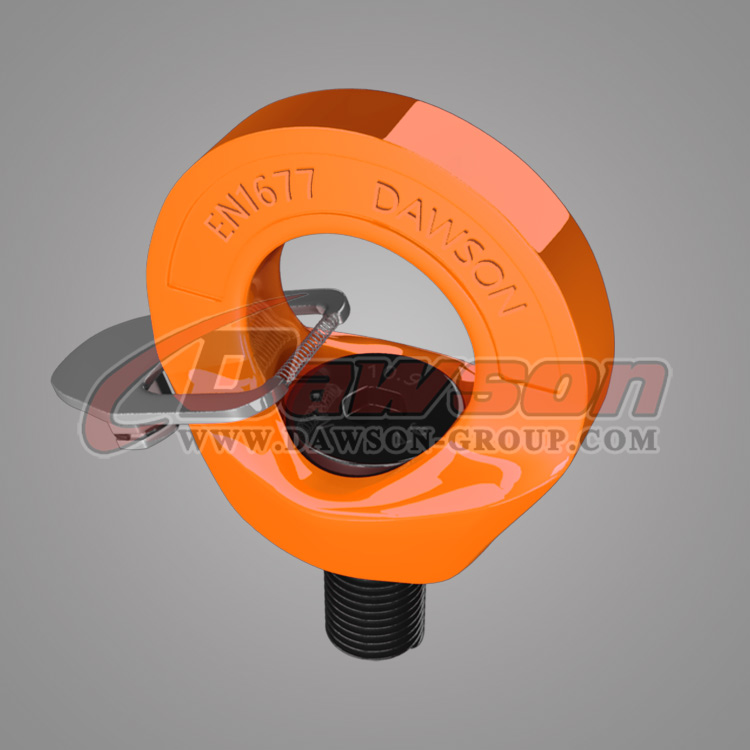

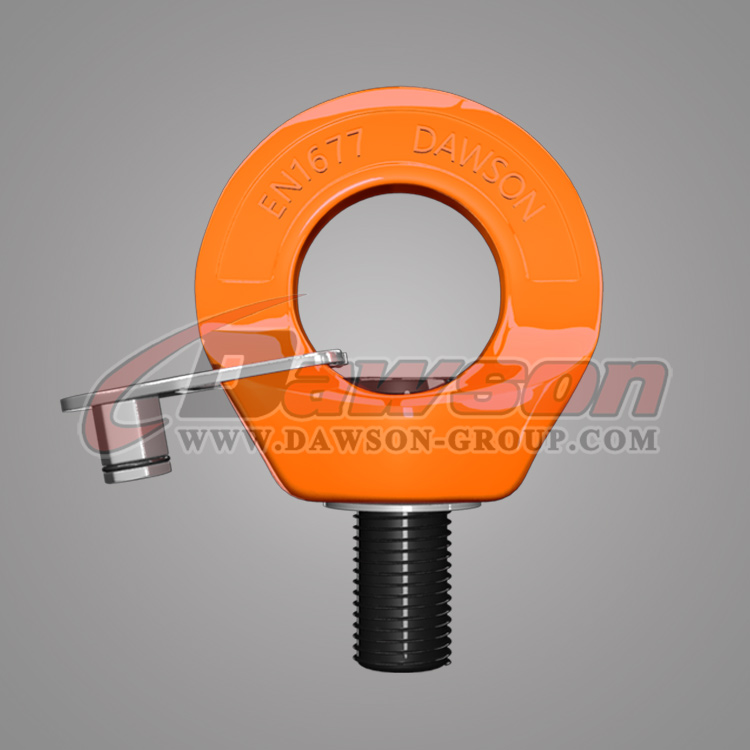

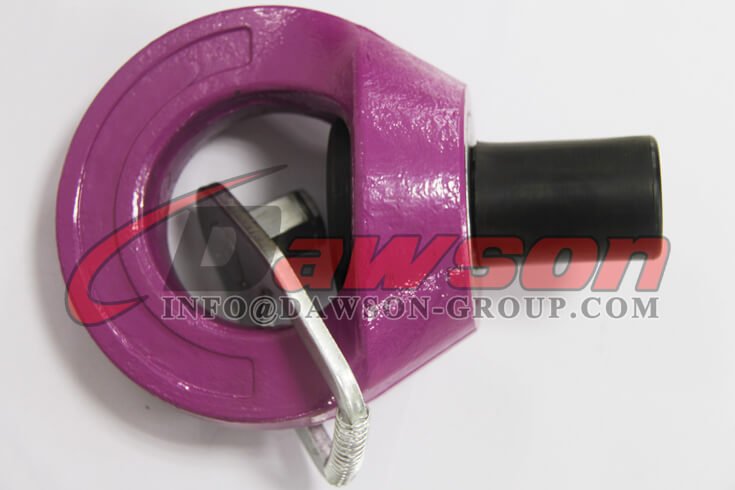

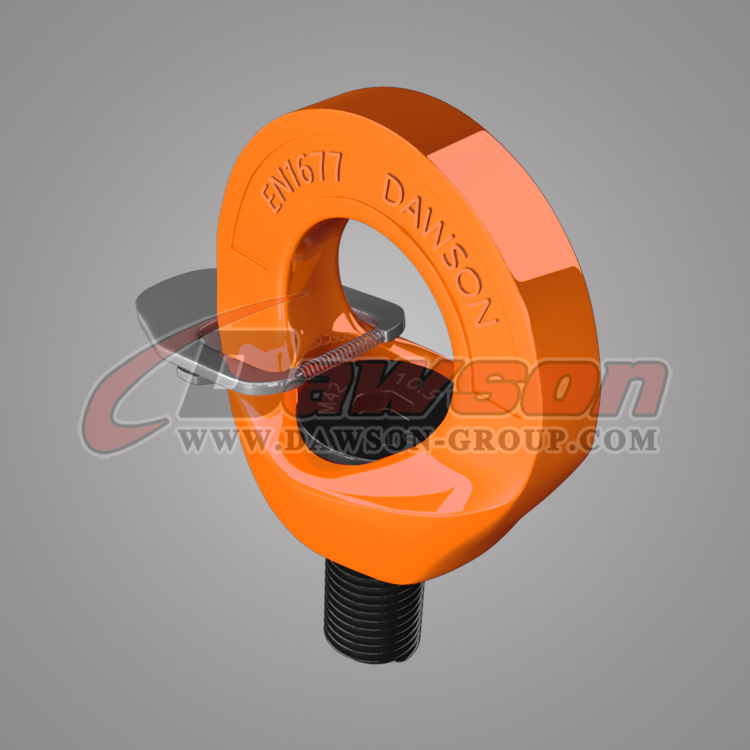

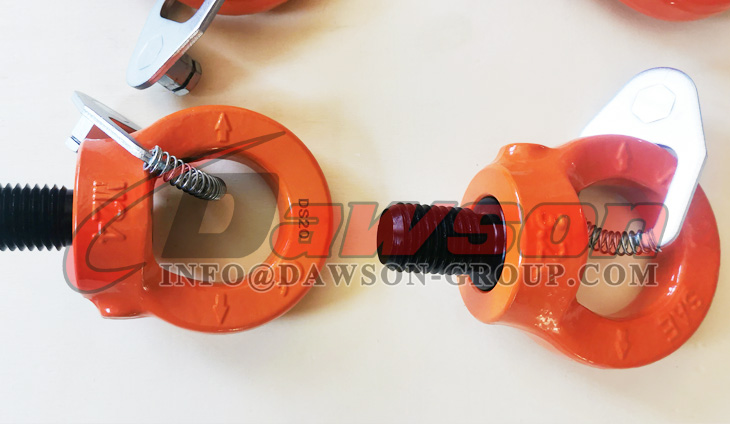

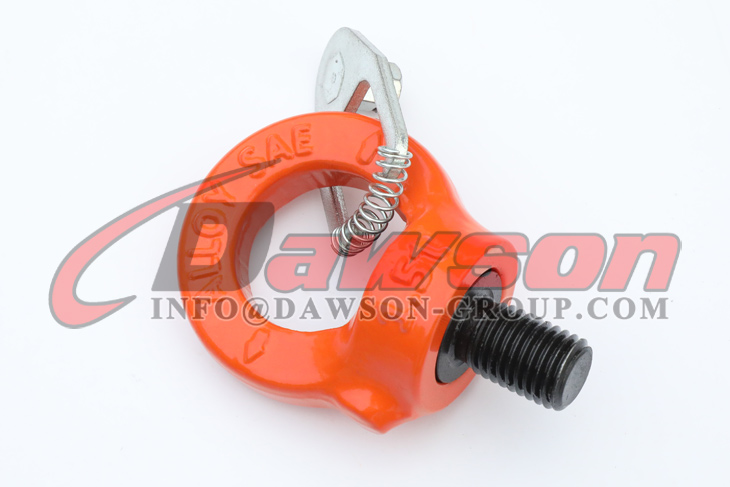

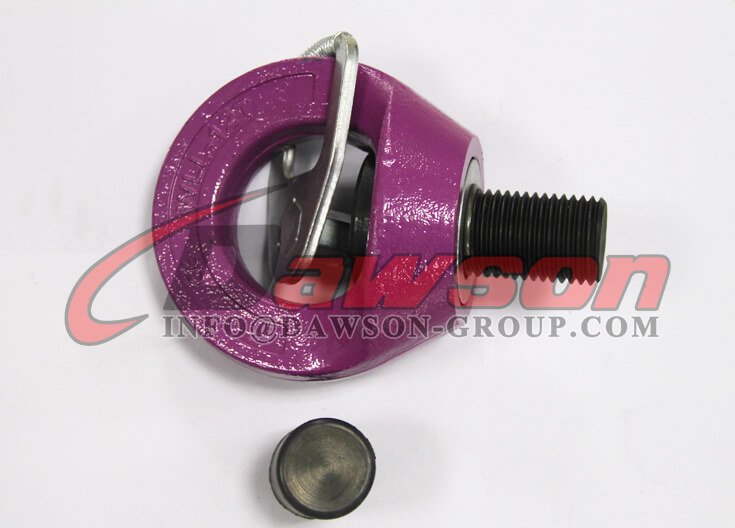

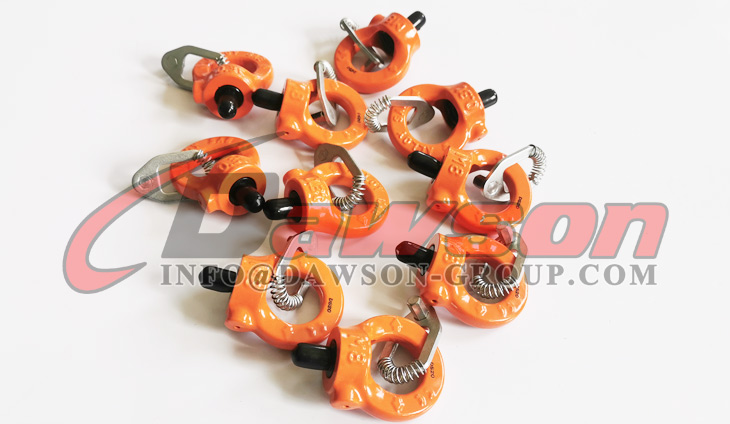

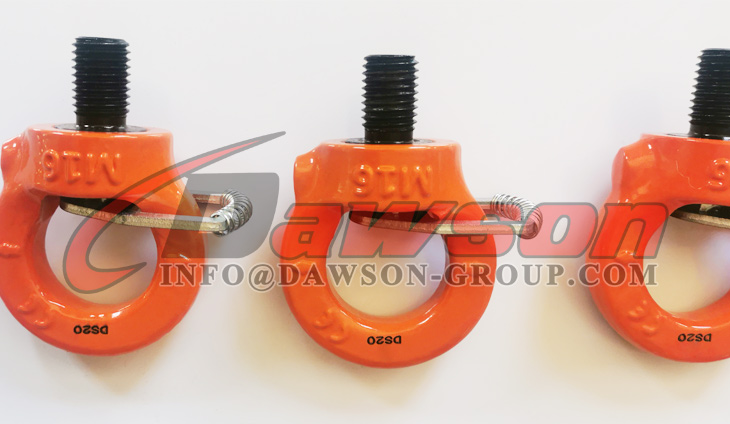

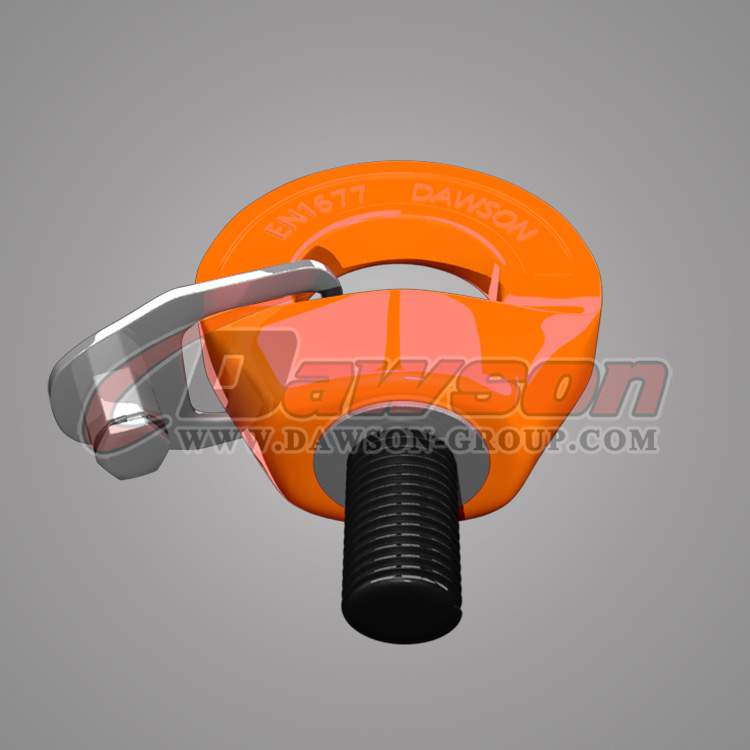

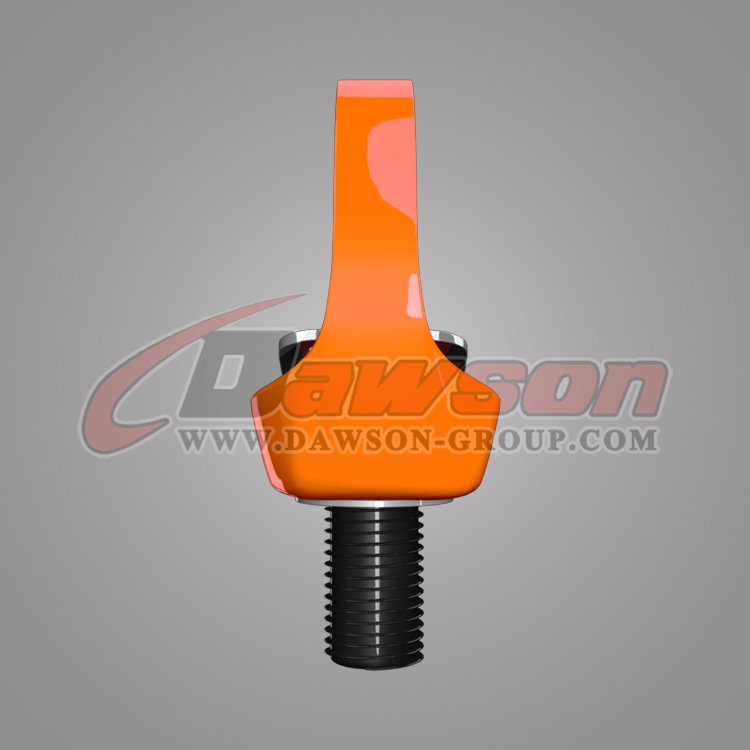

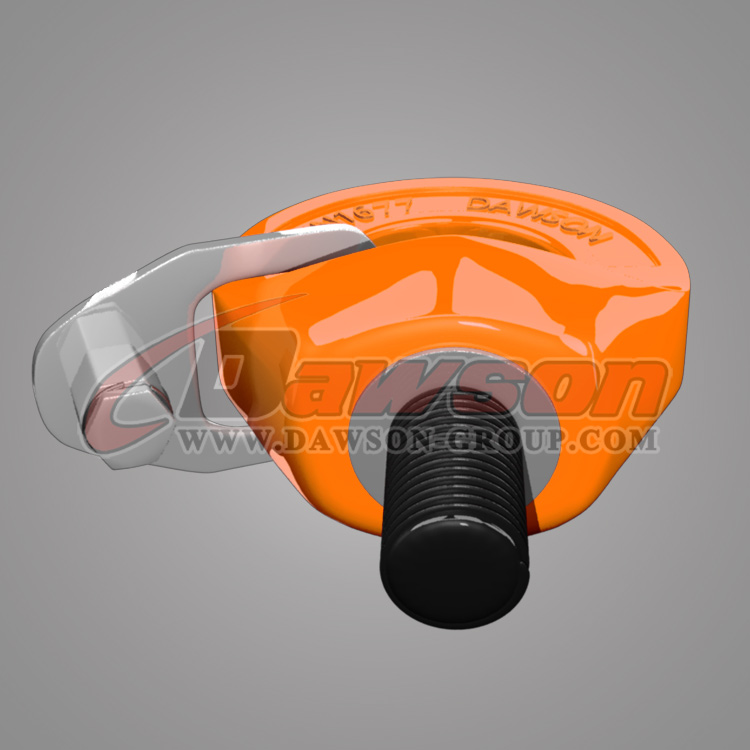

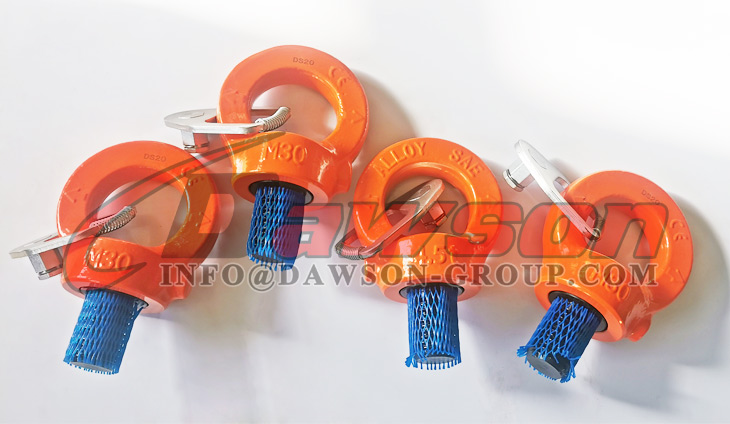

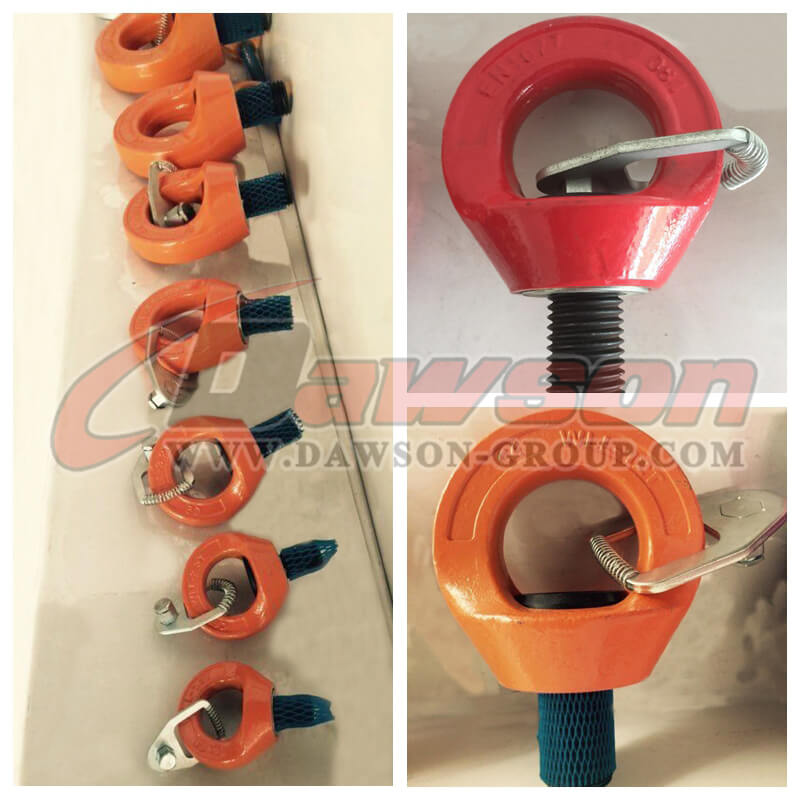

Productos mostrar:
Descarga de catálogos de puntos de elevación G80:

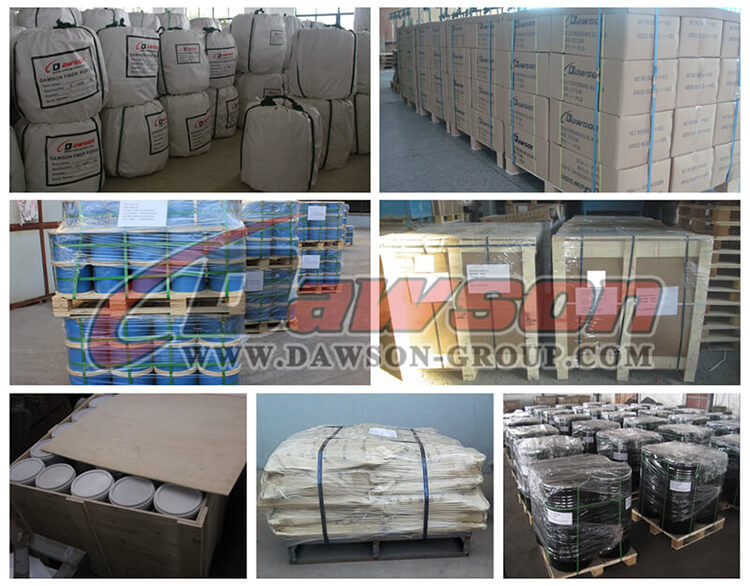

Paquete de puntos de elevación G80:

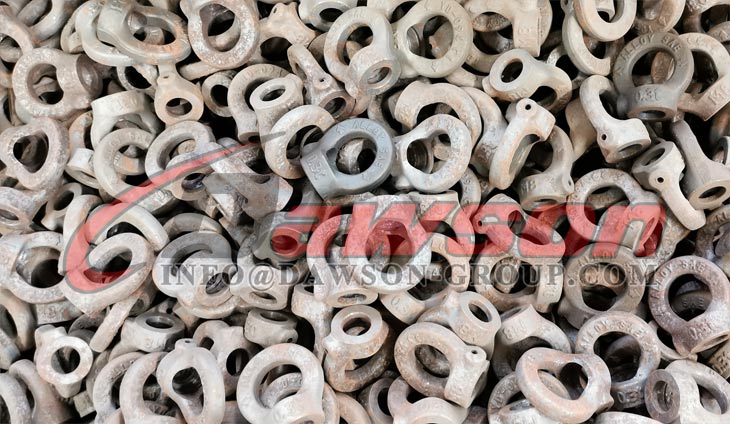

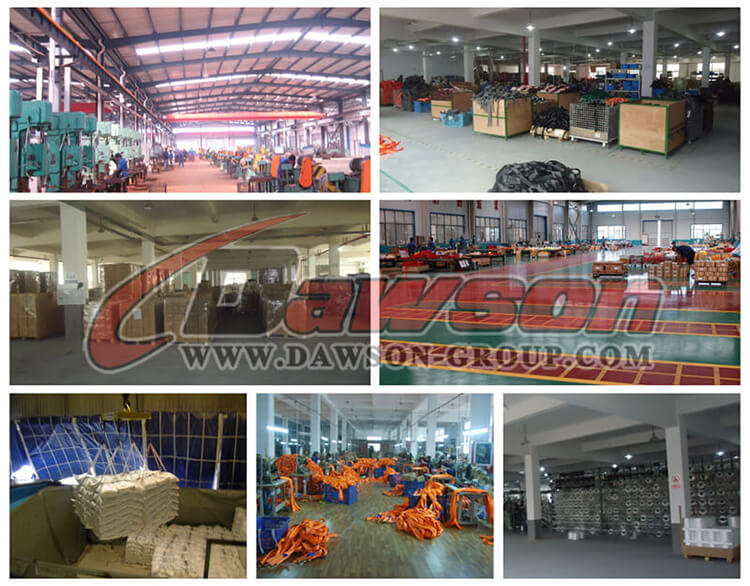

Equipo de producción:

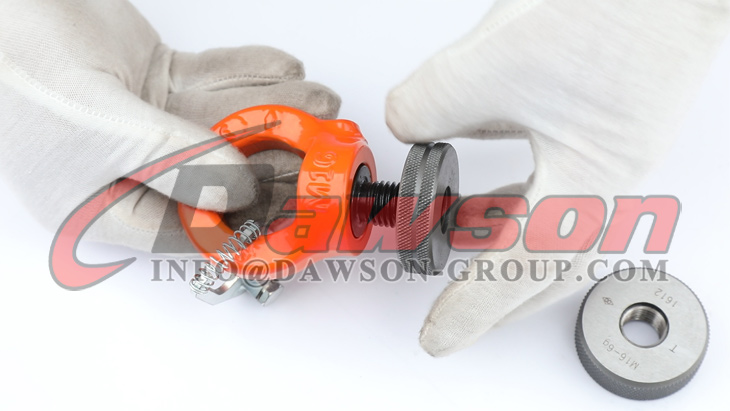

Prueba Equipo:

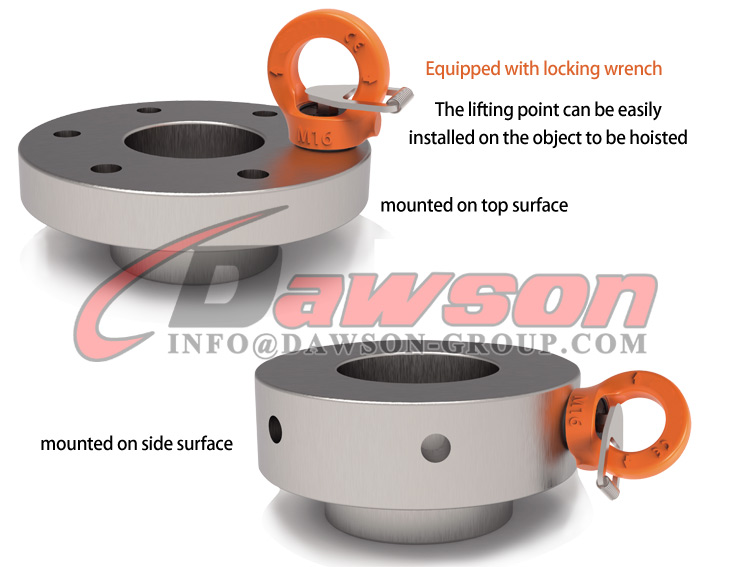

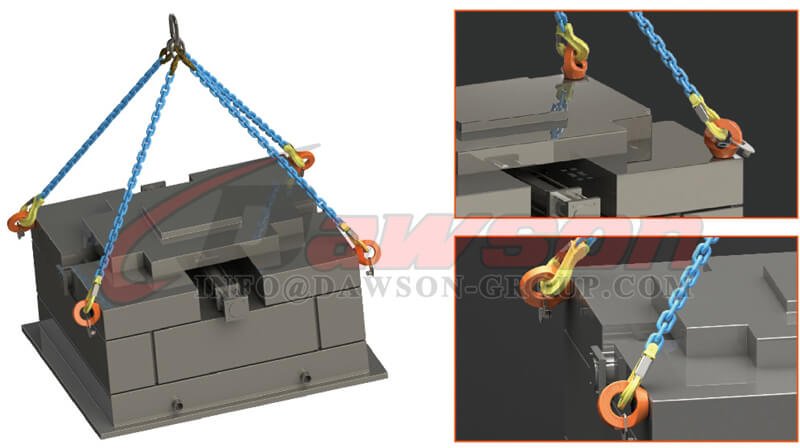

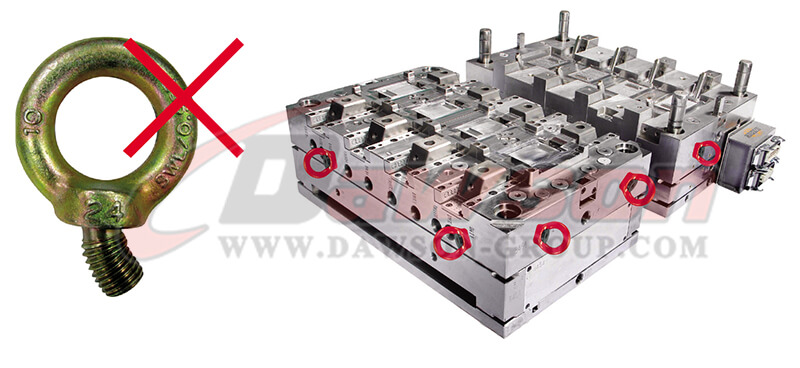

Aplicación de Puntas de tornillo de elevación tipo ojo G80:
