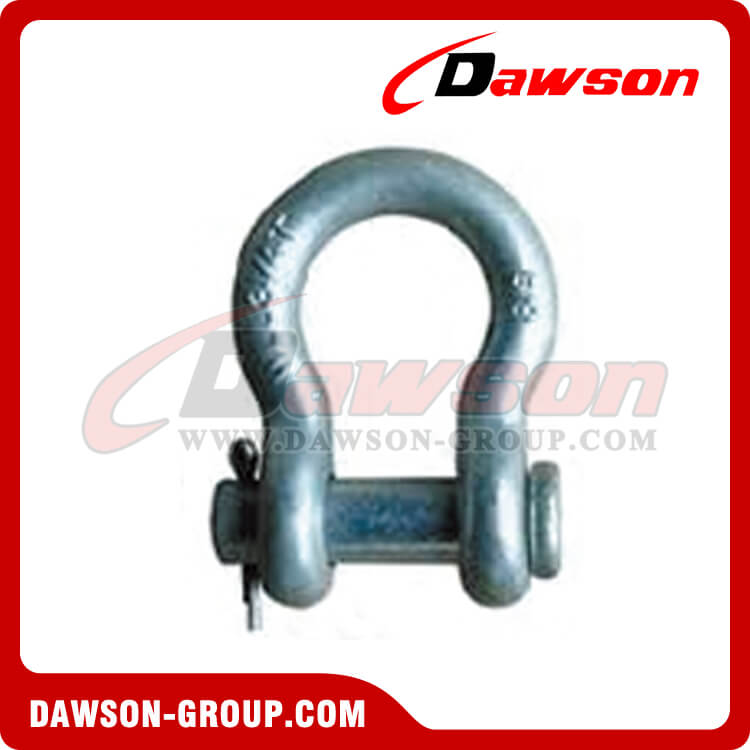

Acabado: Los grilletes de arco con pasador redondo se suministran con acabado galvanizado en caliente o del mismo color.
Límite de carga de trabajo que se muestra permanentemente en cada grillete de anclaje.
Material del grillete: Acero de alta resistencia forjado, templado y revenido.
Tamaño del grillete: Capacidades de 1/3 a 55 toneladas métricas.
Clasificación de fatiga
| ARTÍCULO NO | Nominal
Tamaño | Laboral
Carga

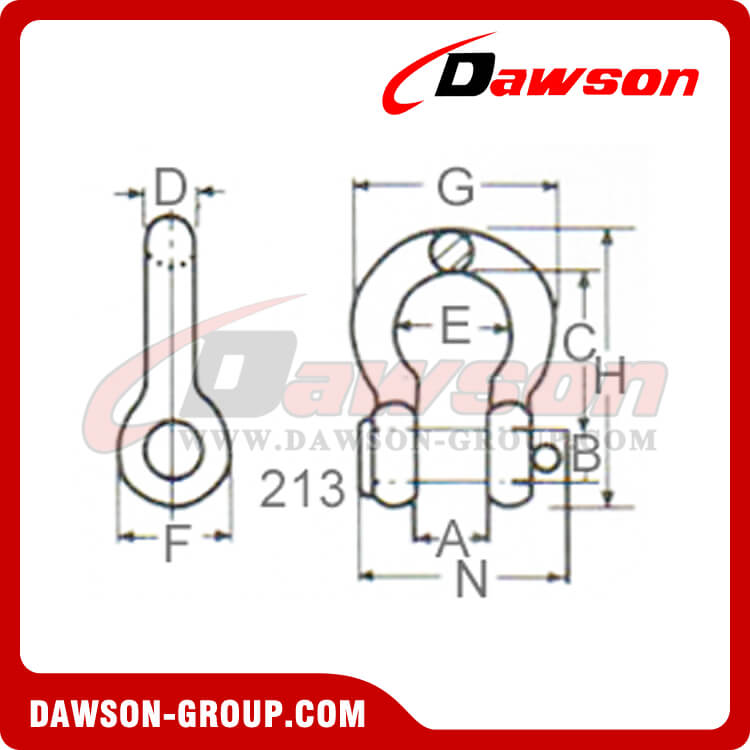

Límite | Dimensions
(mm) | Peso
cada |
| (en.) | (montones) | A | B | C | D | E | F | G | H | I | M | N | (kg) |
| DS-RBS0632 | 3/16 | 1/3 | 9.65 | 6.35 | 22.4 | 4.85 | 15.2 | 14.2 | 24.9 | 37.3 | 4.06 | 28.4 | 4.85 | 0.03 |
| DS-RBS0832 | 1/4 | 1/2 | 11.9 | 7.85 | 28.7 | 6.35 | 19.8 | 15.5 | 32.5 | 46.7 | 4.85 | 35.1 | 6.35 | 0.05 |
| DS-RBS1032 | 5/16 | 3/4 | 13.5 | 9.65 | 31.0 | 7.85 | 21.3 | 19.1 | 37.3 | 53.0 | 5.60 | 42.2 | 7.85 | 0.09 |
| DS-RBS1232 | 3/8 | 1 | 16.8 | 11.2 | 36.6 | 9.65 | 26.2 | 23.1 | 45.2 | 63.0 | 6.35 | 51.5 | 9.65 | 0.14 |
| DS-RBS1432 | 7/16 | 1-1/2 | 19.1 | 12.7 | 42.9 | 11.2 | 29.5 | 26.9 | 51.5 | 74.0 | 7.85 | 60.5 | 11.2 | 0.17 |
| DS-RBS1632 | 1/2 | 2 | 20.6 | 16.0 | 47.8 | 12.7 | 33.3 | 30.2 | 58.5 | 83.5 | 9.65 | 68.5 | 12.7 | 0.33 |
| DS-RBS2032 | 5/8 | 3-1/4 | 26.9 | 19.1 | 60.5 | 16.0 | 42.9 | 38.1 | 74.5 | 106 | 11.2 | 85.0 | 17.5 | 0.62 |
| DS-RBS2432 | 3/4 | 4-3/4 | 31.8 | 22.4 | 71.5 | 19.1 | 51.0 | 46.0 | 89.0 | 126 | 12.7 | 101 | 20.6 | 1.07 |
| DS-RBS2832 | 7/8 | 6-1/2 | 36.6 | 25.4 | 84.0 | 22.4 | 58.0 | 53.0 | 102 | 148 | 12.7 | 114 | 24.6 | 1.64 |
| DS-RBS3232 | 1 | 8-1/2 | 42.9 | 28.7 | 95.5 | 25.4 | 68.5 | 60.5 | 119 | 167 | 14.2 | 129 | 26.9 | 2.28 |
| DS-RBS3632 | 1-1/8 | 9-1/2 | 46.0 | 31.8 | 108 | 29.5 | 74.0 | 68.5 | 131 | 190 | 16.0 | 142 | 31.8 | 3.36 |
| DS-RBS4032 | 1-1/4 | 12 | 51.5 | 35.1 | 119 | 32.8 | 92.5 | 76.0 | 146 | 210 | 17.5 | 156 | 35.1 | 4.31 |
| DS-RBS4432 | 1-3/8 | 13-1/2 | 57.0 | 38.1 | 133 | 36.1 | 92.0 | 84.0 | 162 | 233 | 19.1 | 174 | 38.1 | 6.14 |
| DS-RBS4832 | 1-1/2 | 17 | 60.5 | 41.4 | 146 | 39.1 | 98.5 | 92.0 | 175 | 254 | 20.6 | 187 | 41.1 | 7.80 |
| DS-RBS5632 | 1-3/4 | 25 | 73.0 | 51.0 | 178 | 46.7 | 127 | 106 | 225 | 313 | 25.4 | 231 | 57.0 | 12.6 |
| DS-RBS6432 | 2 | 35 | 82.5 | 57.0 | 197 | 53.0 | 146 | 122 | 253 | 348 | 31.0 | 263 | 61.0 | 20.4 |
| DS-RBS8032 | 2-1/2 | 55 | 105 | 70.0 | 267 | 69.0 | 184 | 145 | 327 | 453 | 35.1 | 330 | 79.5 | 38.9 |
Pasador redondo Los grilletes de anclaje cumplen con los requisitos de rendimiento de la especificación federal RR-C-271G tipo IVA, EN 13889:2003+A1:2008, grado A, clase 1, excepto aquellas disposiciones requeridas por el contratista.
Aplicación: El grillete de pasador redondo solo se fija con un simple pasador, fácil de perder o fijar.
Bienvenido a comprar el precio más nuevo y competitivo. DAWSON Grilletes de arco de aleación forjada con pasador redondo de nuestra fábrica.Somos uno de los principales fabricantes y proveedores de China y le ofrecemos el servicio mayorista y el servicio OEM con descuento.Con la certificación CE, nuestros productos fabricados en China en stock son de alta calidad y bajo precio.No dude en obtener nuestra muestra gratuita.
Para más información, por favor Contáctenos.Correo electrónico:info@dawson-group.com
Etiquetas calientes: grillete de arco a granel, Grillete de arco de aleación forjada de bajo precio, Grillete de arco de alta calidad con pasador redondo., Al por mayor grillete de arco forjado con pasador redondo., comprar grillete de arco de aleación forjada con descuento, Gran oferta de grillete con pasador de seguridad., grillete de arco de alta resistencia personalizado, grillete de arco de precio barato, Proveedor de China del grillete del arco, Fabricante de China del grillete del arco, grillete de arco fábrica de China, Exportador de China con grillete de arco, grillete de arco en stock, tuerca fija muestra sin grilletes, tuerca fija grillete marcas dawson, OEM del grillete del arco
Productos mostrar:
Otros productos relacionados:

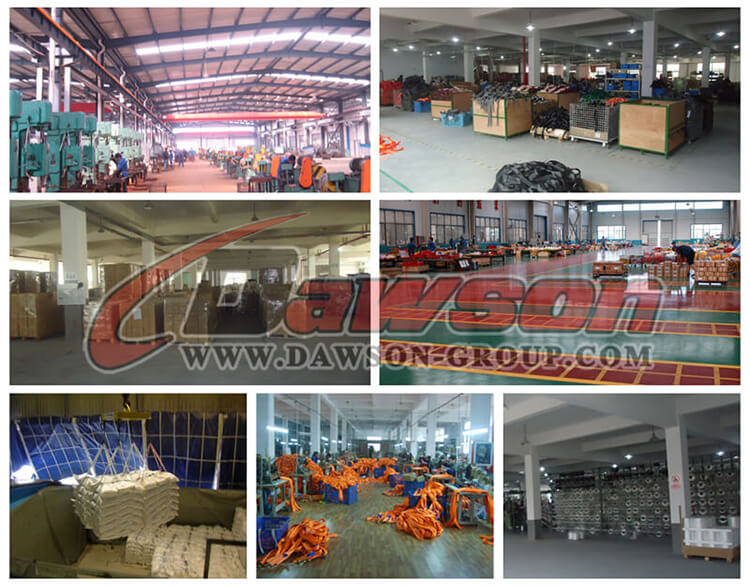

Equipo de producción:
