Cuerpo del grillete: Acero al carbono Perno: Acero aleado
Para aplicación de elevación.Forjado-Templado y revenido.
Acabado de la superficie del cuerpo del arco: galvanizado en caliente/electrogalvanizado
Acabado de la superficie de la tuerca: electrogalvanizado.
Acabado de la superficie del perno: galvanizado en caliente/electrogalvanizado/plastificado en polvo

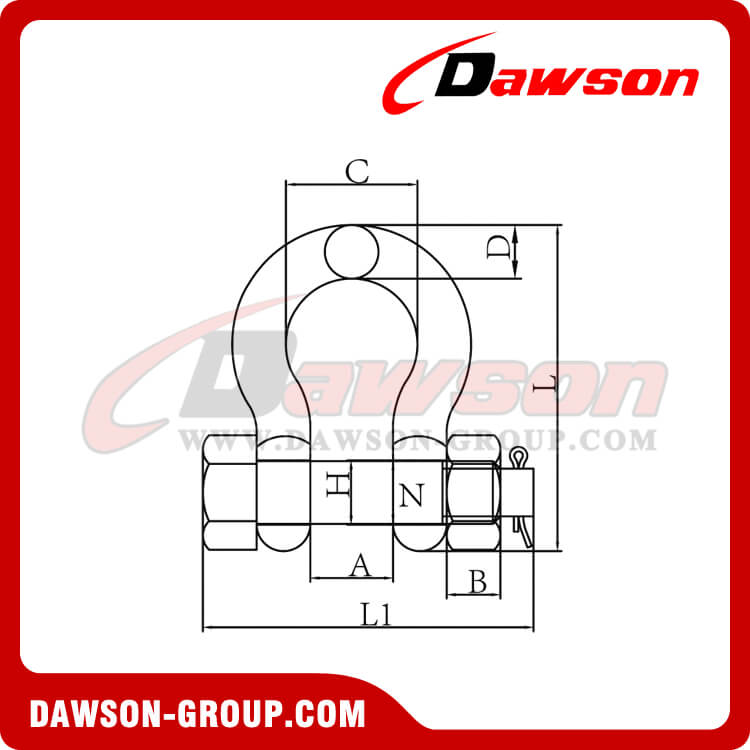

| ARTÍCULO NO. | PESO LIBRAS | WLL/T | BL/T | A±1.5 | C±1.5 | D±1 | L±3 | H+0,2 | N | L1±0.5 | B |
| DS-362-3/16 | 0.06 | 0.33 | 1.98 | 9.7 | 15.3 | 4.8 | 37.5 | 7 | 6 | 32 | 3.2 |
| DS-362-1/4 | 0.11 | 0.5 | 3 | 11.9 | 19.8 | 6.35 | 46.8 | 8.7 | 7.5 | 40 | 4 |
| DS-362-5/16 | 0.22 | 0.75 | 4.5 | 13.5 | 21.4 | 8 | 53 | 11.5 | 9.5 | 48.4 | 5 |
| DS-362-3/8 | 0.33 | 1 | 6 | 16.8 | 26.2 | 9.7 | 63.3 | 13 | 11.2 | 58.8 | 6 |
| DS-362-7/16 | 0.49 | 1.5 | 9 | 19 | 29.5 | 11.2 | 78 | 15 | 13.4 | 65.9 | 7 |
| DS-362-1/2 | 1.01 | 2 | 12 | 20.6 | 33.3 | 12.7 | 83.3 | 17 | 15.2 | 73.7 | 8 |
| DS-362-5/8 | 1.60 | 3.25 | 19.5 | 27 | 42.9 | 17.5 | 106.5 | 21 | 19 | 94 | 10 |
| DS-362-3/4 | 2.42 | 4.75 | 28.5 | 32 | 50.8 | 20.6 | 126.5 | 23.5 | 21.2 | 108.7 | 10 |
| DS-362-7/8 | 3.95 | 6.5 | 39 | 36.6 | 58 | 24.6 | 148.1 | 26.5 | 24 | 127.8 | 12 |
| DS-362-1 | 5.66 | 8.5 | 51 | 43 | 68.4 | 27 | 166.6 | 29.5 | 27 | 145.8 | 13.5 |
| DS-362-1-1/8 | 8.27 | 9.5 | 57 | 46 | 74 | 31.75 | 190 | 32 | 30 | 160.6 | 15 |
| DS-362-1-1/4 | 11.71 | 12 | 72 | 51.6 | 82.6 | 35 | 209.6 | 38.5 | 36 | 181.4 | 18 |
| DS-362-1-3/8 | 15.83 | 13.5 | 81 | 57.2 | 92.2 | 38.1 | 232.7 | 41 | 39 | 188.3 | 19 |
| DS-362-1-1/2 | 20.8 | 17 | 102 | 60.5 | 98.6 | 41.2 | 254 | 41.5 | 39 | 211 | 20 |
| DS-362-1-3/4 | 33.91 | 25 | 150 | 73.2 | 127 | 57.2 | 313.5 | 50.5 | 48 | 281.6 | 39 |
| DS-362-2 | 52.25 | 35 | 210 | 82.5 | 146 | 61 | 347.5 | 58.5 | 56 | 311 | 46 |
| DS-362-2-1/2 | 98.25 | 55 | 330 | 105 | 184.2 | 79.5 | 453.2 | 70.5 | 68 | 403 | 58 |
| DS-362-3 | 154.00 | 85 | 510 | 127 | 200.2 | 92 | 546 | 82.5 | 80 | 476 | 64 |
La carga máxima es 6 veces el límite de carga de trabajo.

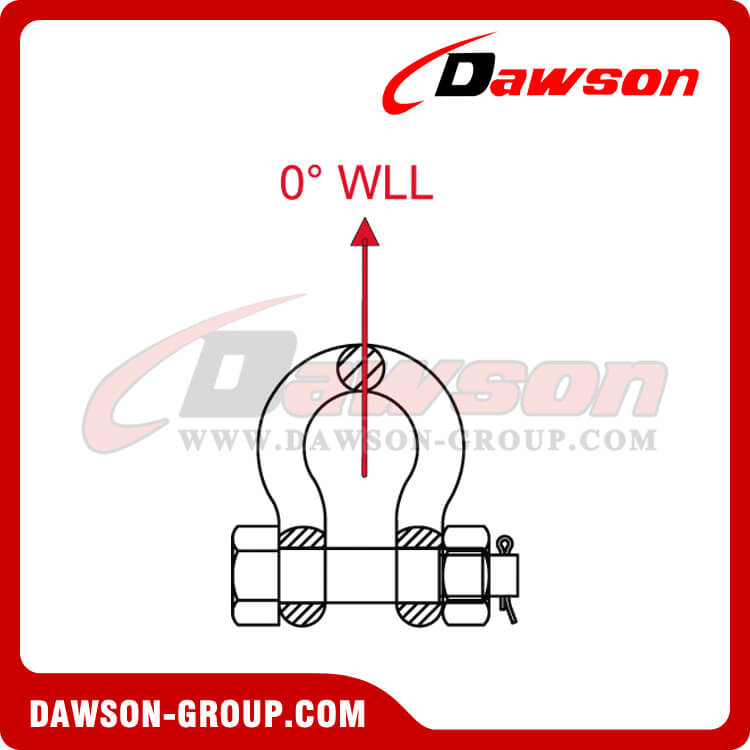

El límite de carga de trabajo anterior se basa en la carga en línea 0°.
Para la reducción del límite de carga de trabajo debido a aplicaciones de carga lateral, consulte las instrucciones.
Aplicación de grillete:
| GRILLETES DE PASADOR REDONDO Se pueden utilizar para amarrar, remolcar, suspender o levantar. Cuando se utiliza para levantar, la carga se aplicará estrictamente en línea. Nunca lo utilice en un cabestrillo de varias patas. Nunca utilizar en carga lateral. Utilice siempre una chaveta. |
| |
| GRILLETES DE PASADOR DE TORNILLO Se utilizan en aplicaciones de recogida y colocación. Cuando se utiliza para aplicaciones de carga lateral y elevación, el límite de carga de trabajo se reducirá. Apriete el pasador del tornillo antes de cada selección. |
| GRILLETES TIPO PERNO Se utilizan en aplicaciones permanentes o de largo plazo. Cuando se utiliza para aplicaciones de carga lateral y elevación, el límite de carga de trabajo se reducirá. Apriete la tuerca y utilice siempre una chaveta. |
Para GRILLETE DE PASADOR DE TORNILLO y GRILLETES TIPO PERNO, El límite de carga de trabajo se reducirá en la carga lateral. |
| GRILLETES DS362 DS363 DS364 DS365 LÍMITE DE CARGA DE TRABAJO AJUSTADA EN ÁNGULO DE CARGA 0°WLL X 100%0°- 45°WLL X 70%45°- 90°WLL X 50% |
En carga, el ángulo máximo es de 120°, nunca exceda los 120°. |
Bienvenido a comprar el precio más nuevo y competitivo. DAWSON Grillete de arco tipo perno de alta resistencia DS362 de nuestra fábrica.Somos uno de los principales fabricantes y proveedores de China y le ofrecemos el servicio mayorista y el servicio OEM con descuento.Con la certificación CE, nuestros productos fabricados en China en stock son de alta calidad y bajo precio.No dude en obtener nuestra muestra gratuita.
Para más información, por favor Contáctenos.Correo electrónico:info@dawson-group.com

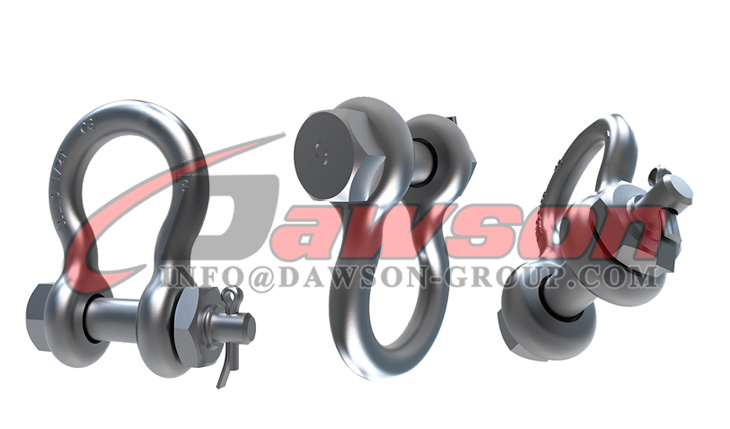

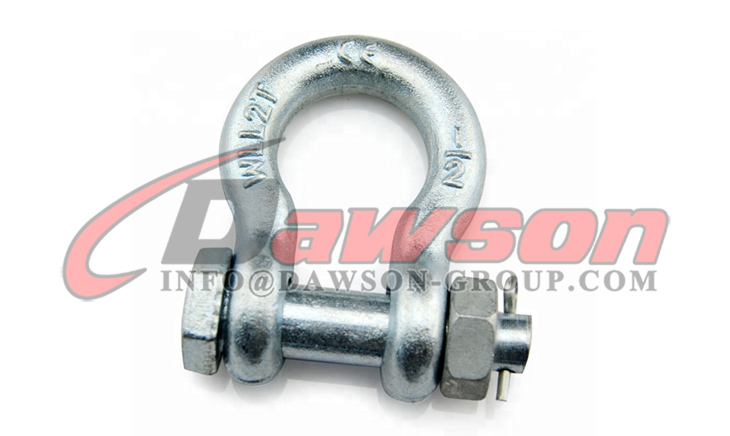

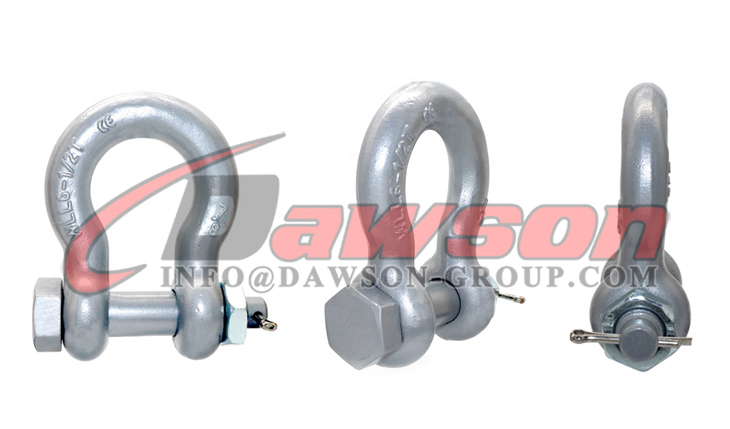

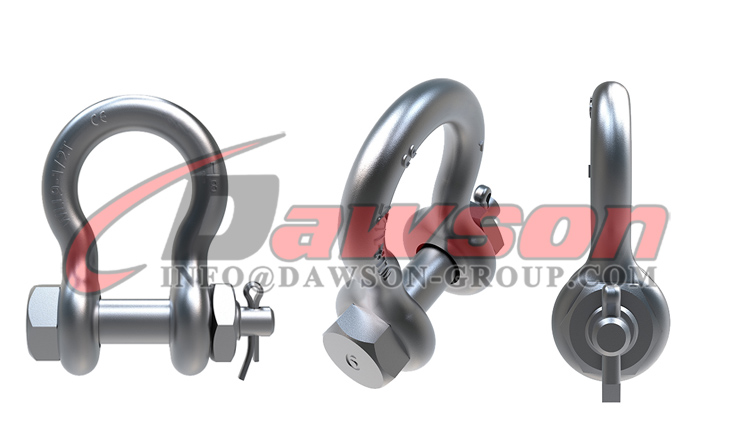

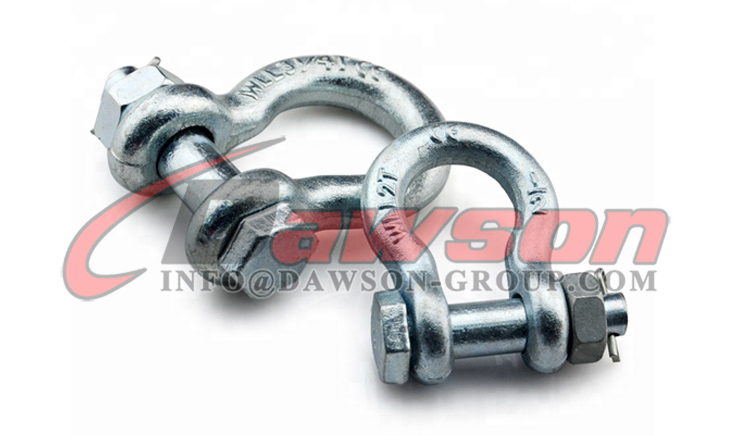

Productos mostrar:
Etiquetas calientes: grillete de arco a granel, Grillete de arco tipo perno de bajo precio, Al por mayor grillete de arco de alta resistencia, grillete de arco de acero al carbono de alta calidad, comprar grillete de arco con descuento con perno, Venta caliente grillete de arco forjado, grillete de arco de acero de aleación personalizado, Grillete de cadena de tipo comercial a precio barato, Proveedor de China con grillete de tuerca fija, Fabricante chino de grillete de cadena de arco, Grillete de arco forjado fábrica de China, Exportador de China con grillete de tuerca fija, grillete de arco tipo perno en stock, muestra gratuita de grillete de tuerca fija, Grillete de arco tipo perno marcas Dawson, OEM del grillete de la tuerca fija
Otros productos relacionados:

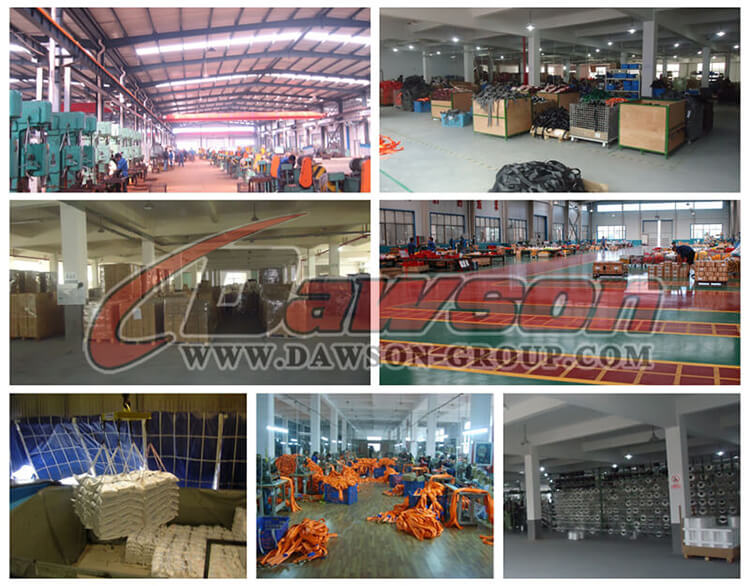

Equipo de producción:

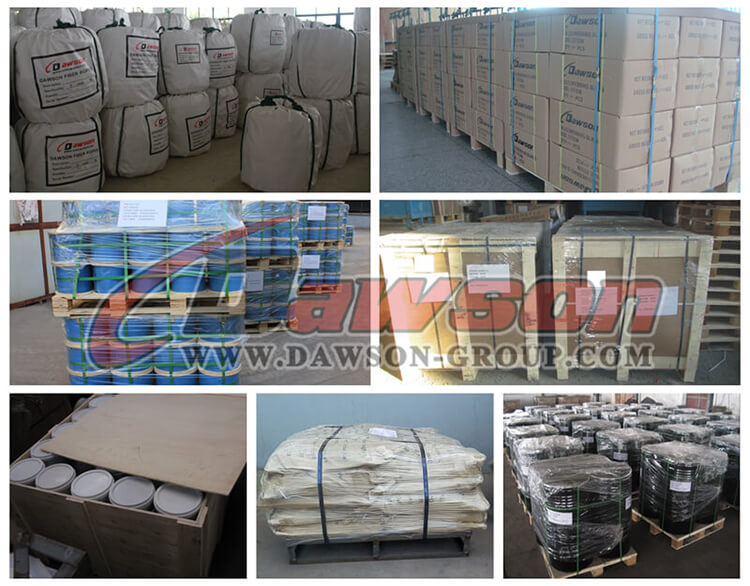

Fábrica y embalaje:
