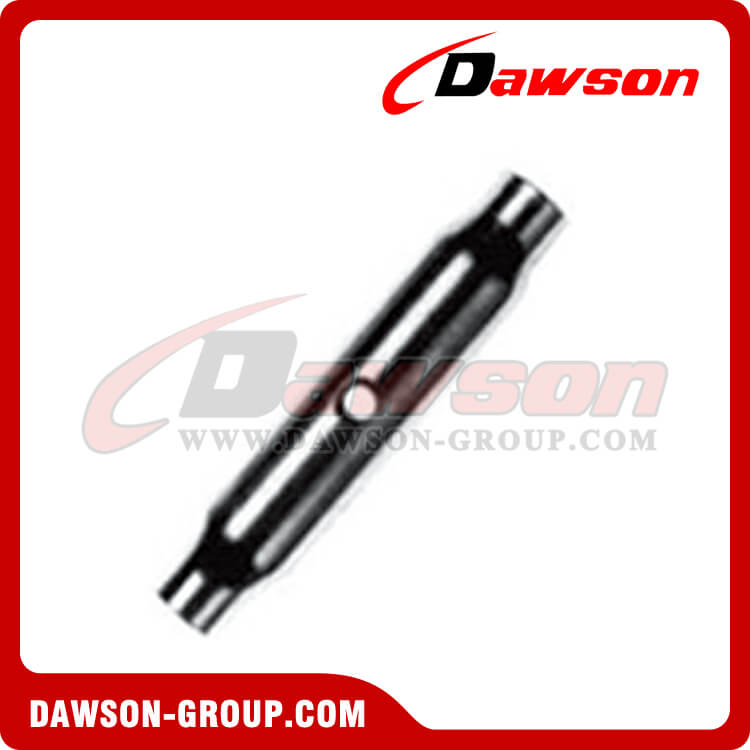

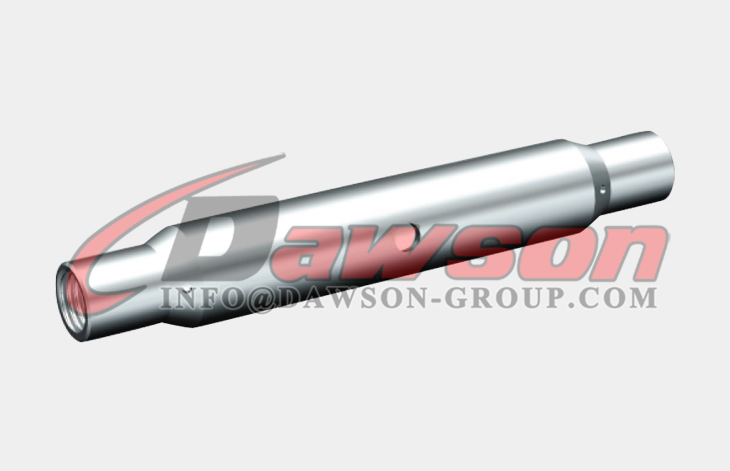

Marcos de tensor DIN 1478, Tensor y conjunto, Marcos de tensor de acero inoxidable, Marcos de tensor de acero al carbono, Cuerpo de tensor cerrado
- Dawson Group Ltd. - Fabricante, proveedor y fábrica de China
·El material es acero al carbono, acero inoxidable y otros.
·Dos extremos son rosca LH y rosca RH con tolerancia 6H.
·El tensor es según DIN1478 versión 2005.
| Modelo | Hilo d1 | L1 | m | d2 | d3Min | d4 | c | d5 | Peso kilos |
| DS-TB1478M6F | M6 | 110 | 7.5 | 17.2 | 9 | 6 | 2.9 | 4 | 0.13 |
| DS-TB1478M8F | M8 | 110 | 10 | 17.2 | 12 | 8 | 3.6 | 4 | 0.15 |
| DS-TB1478M10F | M10 | 125 | 12 | 21,3 | 15 | 8 | 4 | 4 | 0.19 |
| DS-TB1478M12F | M12 | 125 | 15 | 25 | 18 | 10 | 4 | 4 | 0.25 |
| DS-TB1478M16F | M16 | 170 | 20 | 30 | 22.5 | 10 | 4.5 | 4 | 0.46 |
| DS-TB1478M20F | M20 | 200 | 24 | 33.7 | 27 | 12 | 5 | 4 | 0.65 |
| DS-TB1478M24F | M24 | 255 | 29 | 42.4 | 32 | 12 | 5.6 | 4 | 1.13 |
| DS-TB1478M27F | M27 | 255 | 40 | 42.4 | - | 12 | 5.6 | 4 | 1.24 |
| DS-TB1478M30F | M30 | 255 | 36 | 51 | 38 | 16 | 6.3 | 4 | 1.65 |
| DS-TB1478M36F | M36 | 295 | 43 | 63.5 | 47.5 | 16 | 8 | 6 | 2.45 |
| DS-TB1478M42F | M42 | 330 | 51 | 70 | 57 | 20 | 8.8 | 6 | 2.84 |
| DS-TB1478M48F | M48 | 355 | 58 | 82.5 | 63 | 20 | 10 | 6 | 5.9 |
| DS-TB1478M52F | M52 | 355 | 58 | 82.5 | - | 20 | 10 | 10 | - |
| DS-TB1478M56F | M56 | 355 | 68 | 90 | - | 25 | 15 | 10 | - |
| DS-TB1478M64F | M64 | 425 | 77 | 100 | - | 25 | 16 | 10 | - |
| DS-TB1478M72F | M72×6 | 425 | 87 | 110 | - | 30 | 17 | 10 | - |
| DS-TB1478M80F | M80×6 | 440 | 96 | 120 | - | 30 | 18 | 10 | -
|
1. Material del tensor de cuerpo cerrado: Tubos estirados en frío sin costura de acero grado L 235 o L 355 según DIN EN 10224, en China acero Q235A, Q345B.El acero inoxidable es de grado A4 l según DIN EN ISO 3506-2, en China acero inoxidable 304, 316 o 316L.
2. Roscas de los tornillos del tensor: Las roscas de los tensores serán roscas métricas de paso grueso según DIN ISO 965-2, producidas con una tolerancia de 6H.Tensor con rosca Derecha y Rosca Izquierda, como rosca RH y LH.
3. Acabado superficial del tensor: En lo que respecta a la galvanoplastia, se aplicará la norma DIN EN ISO 4042.Para el galvanizado en caliente se aplica la norma DIN EN ISO 10684.Para tensores de acero inoxidable se requiere una pasivación según DIN EN ISO 16048.
4. Componentes de conexión del tensor: Perno de soldadura según DIN 34828. Eslabones de horquilla forjados personalizados, cáncamos, ganchos, extremos de varilla, etc.
5. Montaje del tensor Los tensores se ensamblarán con pernos de soldadura, mandíbula/mordaza, ojo/ojo y gancho/gancho, mandíbula/ojo, mandíbula/gancho, ojo/gancho, etc.
Bienvenido a comprar el precio más nuevo y competitivo. DAWSON DIN 1478 Marcos de tensor, tensor y conjunto de nuestra fábrica.Somos uno de los principales fabricantes y proveedores de China y le ofrecemos el servicio mayorista y el servicio OEM con descuento.Con la certificación CE, nuestros productos fabricados en China en stock son de alta calidad y bajo precio.No dude en obtener nuestra muestra gratuita.
Para más información, por favor Contáctenos.Correo electrónico:info@dawson-group.com

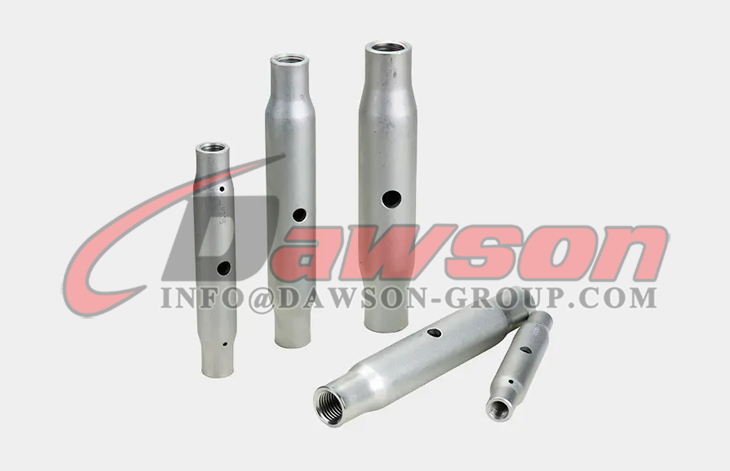

Productos mostrar:
Otros productos relacionados:
Tensores de tubería personalizados:
Etiquetas calientes: marco de tensor, marcos de tensor, marco de tensor din 1478, tensor din1478, tensor y conjunto, tensor y conjunto din 1478, marco de tensor de acero inoxidable, marco de tensor de acero al carbono, marco de tensor galvanizado, tensor de amarre
Aplicación de Tensor:

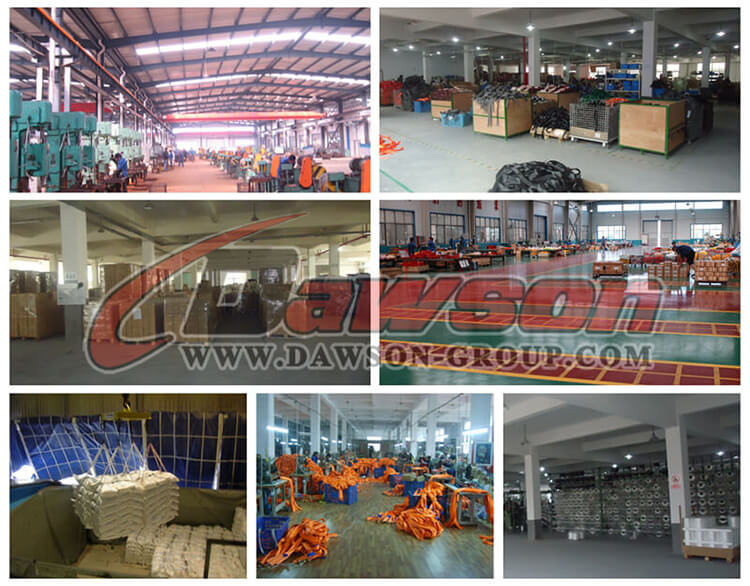

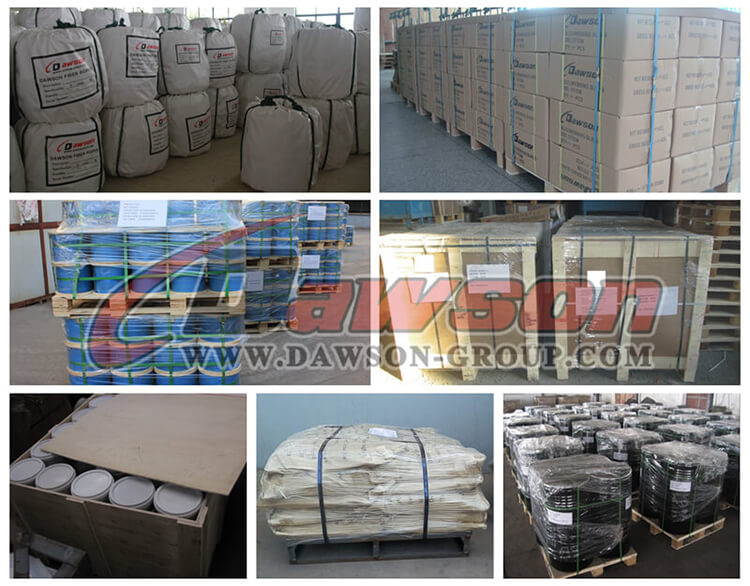

Muestra de fábrica y paquete:
