DAWSON/OEM
16mm-152mm
Estado de Disponibilidad: | |
---|---|
Cantidad: | |
- Dawson Group Ltd. - Fabricante, proveedor de China, fábrica

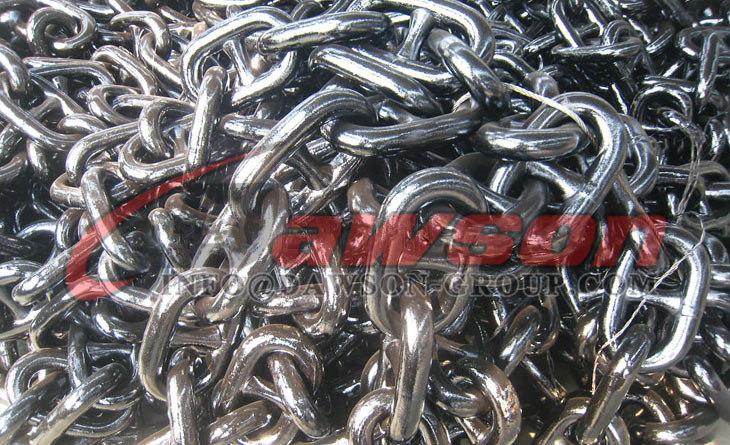

Cadena Marina:
Hemos sido proveedores de cadenas marinas desde hace muchos años, suministrando cadenas de ancla con eslabones tipo espárrago, cadenas de ancla con eslabones sin espárragos y cadenas de amarre.Los certificados ABS, LR, DNV, GL, BV, NK, IRS, CCS están disponibles para nuestras cadenas.Con la ventaja de una amplia fuente, productos de buena calidad y un servicio postventa superior, seríamos su socio confiable en China.
Detalle del producto

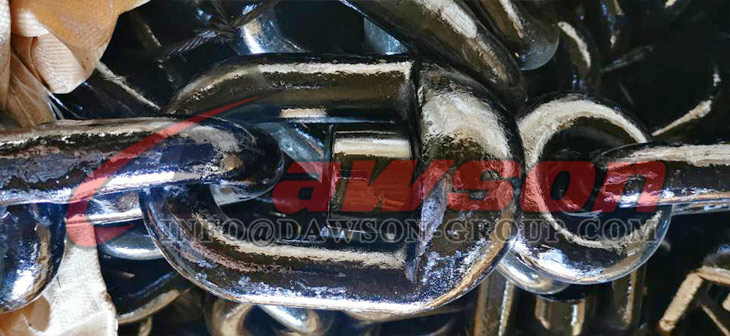

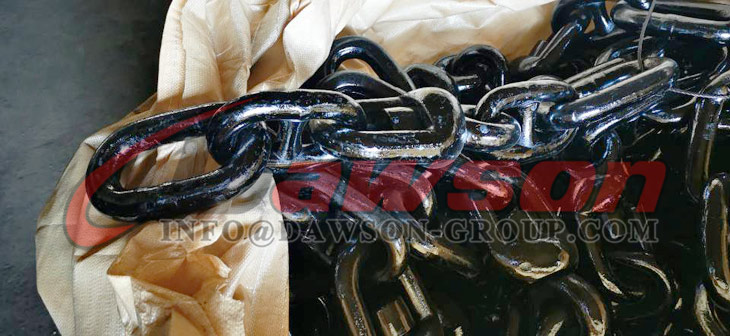

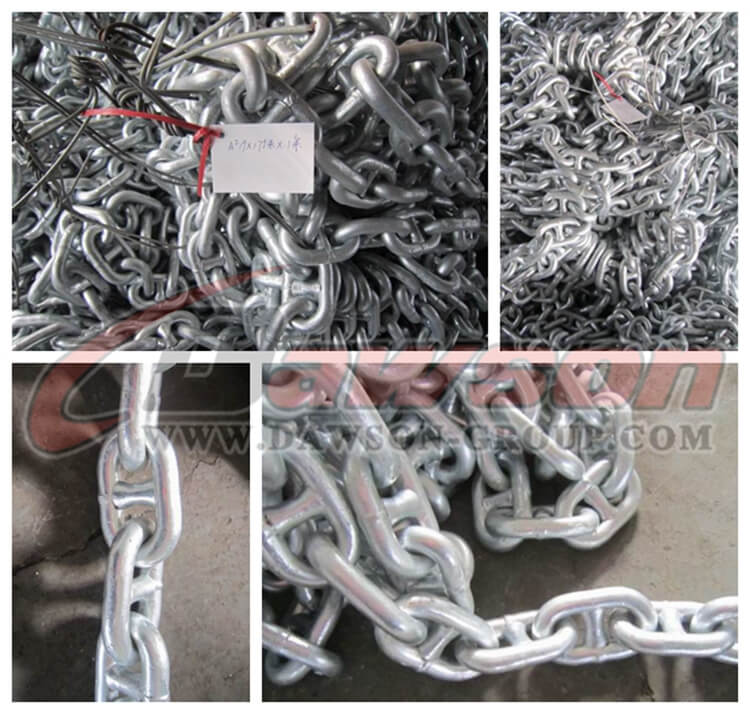

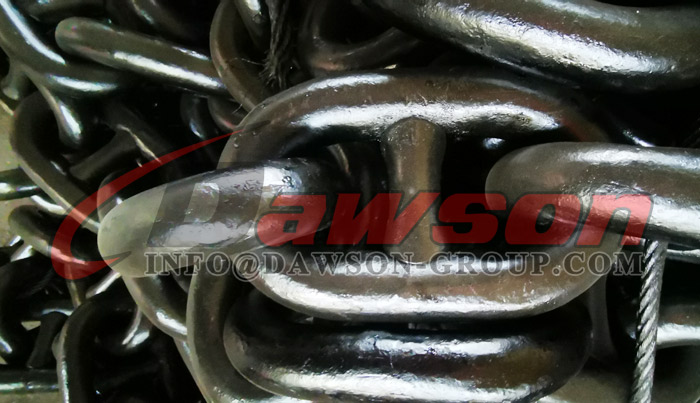

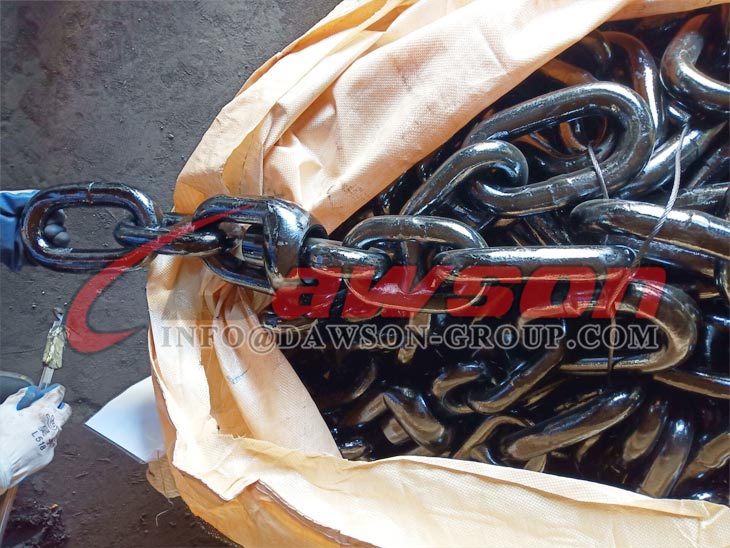

1. Cadena de ancla con eslabones sin pernos o sin pernos
Grado: U2/U3
Diámetro: 16 mm a 152 mm, 5/8 - 6 pulgadas
Certificado ABS, LR, BV, NK, GL, DNV, RS, CCS

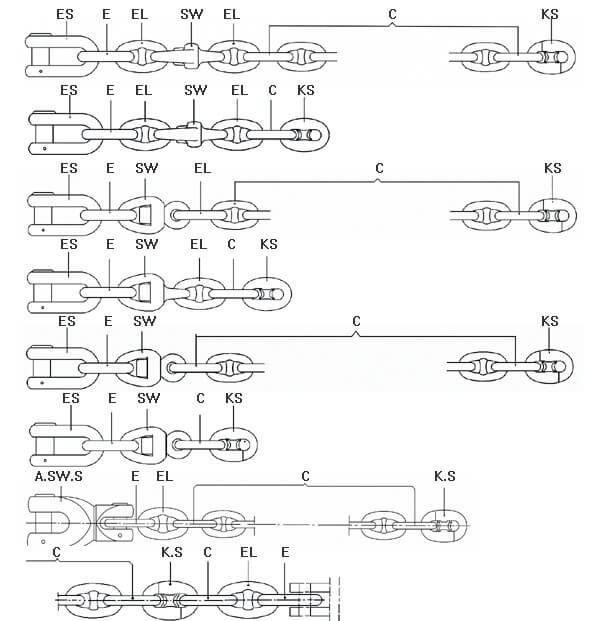

2. Forma de unión de la cadena del ancla
A: Conexión grillete-cadena Kenter

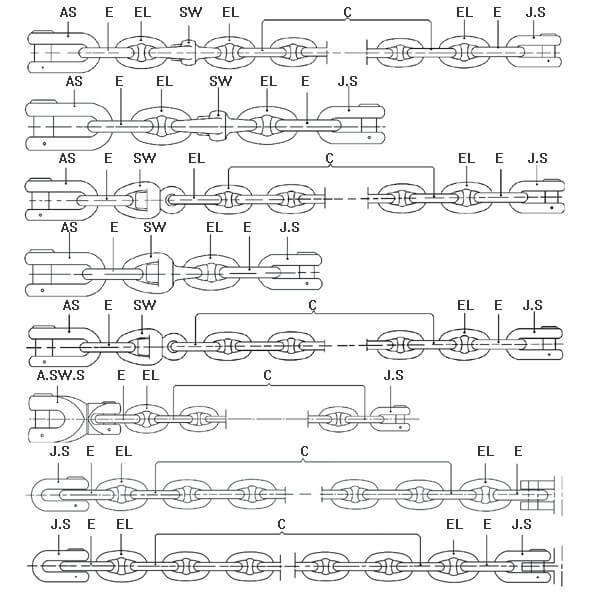

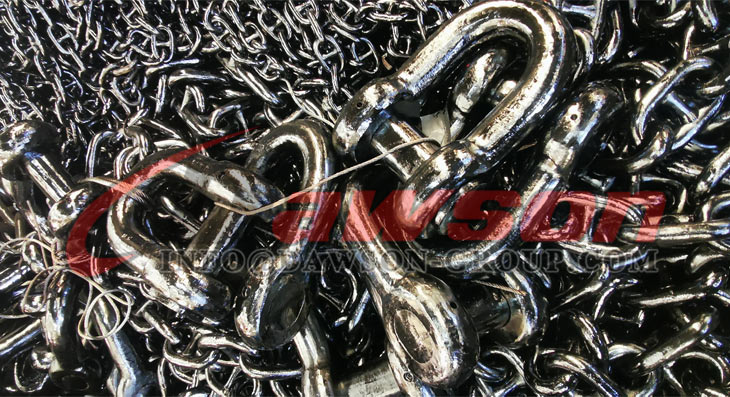

B: Conexión de grillete D
Formas de unión de cadenas de ancla
A. Unión de formas para Kenter Shackle
B. Encofrados de unión para grillete de unión 'D'
Hojas de datos (diámetro mm)
Cadenas de ancla y accesorios de grado 2 y 3, ø16 mm - ø152 mm (5/8 - 6 pulgadas)
Cadenas y accesorios de amarre para alta mar de grado R3, R3S y R4, hasta ø152 mm (6 pulgadas)
Carga de prueba de cadena de ancla y accesorios y cadena de amarre | ||||||||||||||||
Diámetro de cadena | Cadena de ancla | Cadena de amarre en alta mar | ||||||||||||||
ABS, BV, CCS, CR, DNV, GL, KR, LR, NK, RINA,RMRS | API | abdominales | DNV | abdominales | ABS/DNV | ABS/DNV | ABS/DNV | |||||||||
C/EL/E | C/EL/E/SL | SL | C/EL/E/SL | C/EL/E | SL | C/EL/E/SL | C/EL/E | SL | C/EL/E/SL | |||||||
Grado 2 | Grado 3 | ORQ | RQ3 | NVR3/RQ3 | NVR3/RQ3 | RQ3S/NVR3S | RQ4/NVR4 | |||||||||
PL C=0,098 | BL C=0,0137 | PL C=0,0137 | BL C=0,0196 | PL C=0,014 | BL C=0,0211 | PL C=0,0148 | PL C=0,0156 | BL C=0,0223 | PL C=0,0180 | PL C=0,0174 | BL C=0,0249 | PL C=0,0216 | PL C=0,0192 | BL C=0,0274 | ||
milímetros | kn | kn | kn | kn | kn | kn | kn | kn | kn | kn | kn | kn | kn | kn | kn | |
16 | 107 | 150 | 150 | 216 | - | - | - | - | - | - | - | - | - | - | - | |
17.5 | 127 | 179 | 179 | 256 | - | - | - | - | - | - | - | - | - | - | - | |
19 | 150 | 211 | 211 | 301 | - | - | - | - | - | - | - | - | - | - | - | |
20.5 | 175 | 244 | 244 | 349 | - | - | - | - | - | - | - | - | - | - | - | |
22 | 200 | 280 | 280 | 401 | - | - | - | - | - | - | - | - | - | - | - | |
24 | 237 | 332 | 332 | 476 | - | - | - | - | - | - | - | - | - | - | - | |
26 | 278 | 389 | 389 | 556 | - | - | - | - | - | - | - | - | - | - | - | |
28 | 321 | 449 | 449 | 642 | - | - | - | - | - | - | - | - | - | - | - | |
30 | 368 | 514 | 514 | 735 | - | - | - | - | - | - | - | - | - | - | - | |
32 | 417 | 583 | 583 | 833 | - | - | - | - | - | - | - | - | - | - | - | |
34 | 468 | 655 | 655 | 937 | 668 | 1007 | 706 | 745 | 1064 | 859 | 831 | 1188 | 1031 | 916 | 1308 | |
36 | 523 | 732 | 732 | 1050 | 746 | 1124 | 789 | 832 | 1189 | 960 | 928 | 1327 | 1151 | 1022 | 1460 | |
38 | 581 | 812 | 812 | 1160 | 828 | 1248 | 876 | 923 | 1319 | 1065 | 1029 | 1473 | 1278 | 1135 | 1621 | |
40 | 640 | 896 | 896 | 1280 | 914 | 1376 | 967 | 1019 | 1456 | 1176 | 1136 | 1626 | 1411 | 1253 | 1789 | |
42 | 703 | 987 | 987 | 1400 | 999 | 1513 | 1056 | 1114 | 1592 | 1285 | 1242 | 1777 | 1542 | 1370 | 1956 | |
44 | 769 | 1080 | 1080 | 1540 | 1097 | 1654 | 1160 | 1223 | 1748 | 1411 | 1364 | 1951 | 1693 | 1503 | 2147 | |
46 | 837 | 1170 | 1170 | 1680 | 1194 | 1800 | 1263 | 1331 | 1902 | 1535 | 1484 | 2124 | 1843 | 1636 | 2337 | |
48 | 908 | 1270 | 1270 | 1810 | 1295 | 1952 | 1369 | 1443 | 2063 | 1665 | 1610 | 2304 | 2037 | 1775 | 2535 | |
50 | 981 | 1370 | 1370 | 1960 | 1400 | 2110 | 1480 | 1561 | 2230 | 1800 | 1743 | 2490 | 2160 | 1918 | 2740 | |
52 | 1060 | 1480 | 1480 | 2110 | 1508 | 2273 | 1594 | 1682 | 2402 | 1939 | 1877 | 2682 | 2327 | 2066 | 2952 | |
54 | 1140 | 1590 | 1590 | 2270 | 1620 | 2441 | 1712 | 1806 | 2580 | 2083 | 2017 | 2881 | 2499 | 2219 | 3170 | |
56 | 1220 | 1710 | 1710 | 2430 | 1735 | 2615 | 1834 | 1935 | 2764 | 2231 | 2160 | 3086 | 2677 | 2378 | 3396 | |
58 | 1290 | 1810 | 1810 | 2600 | 1851 | 2794 | 1960 | 2068 | 2953 | 2383 | 2308 | 3297 | 2860 | 2540 | 3628 | |
60 | 1380 | 1940 | 1940 | 2770 | 1976 | 2978 | 2089 | 2203 | 3147 | 2540 | 2460 | 3514 | 3048 | 2708 | 3867 | |
62 | 1470 | 2060 | 2060 | 2940 | 2101 | 3166 | 2221 | 2343 | 3347 | 2701 | 2616 | 3737 | 3242 | 2879 | 4112 | |
64 | 1560 | 2190 | 2190 | 3130 | 2230 | 3360 | 2357 | 2486 | 3551 | 2867 | 2776 | 3965 | 3440 | 3055 | 4364 | |
66 | 1660 | 2310 | 2310 | 3300 | 2361 | 3559 | 2496 | 2633 | 3761 | 3036 | 2940 | 4200 | 3643 | 3235 | 4621 | |
68 | 1750 | 2450 | 2450 | 3500 | 2496 | 3762 | 2639 | 2784 | 3976 | 3209 | 3108 | 4440 | 3851 | 3420 | 4885 | |
70 | 1840 | 2580 | 2580 | 3690 | 2631 | 3970 | 2785 | 2938 | 4196 | 3387 | 3289 | 4685 | 4064 | 3610 | 5156 | |
73 | 1990 | 2790 | 2790 | 3990 | 2847 | 4291 | 3010 | 3175 | 4535 | 3660 | 3545 | 5064 | 4392 | 3900 | 5572 | |
76 | 2150 | 3010 | 3010 | 4300 | 3066 | 4621 | 3242 | 3419 | 4884 | 3942 | 3818 | 5454 | 4731 | 4206 | 6001 | |
78 | 2260 | 3160 | 3160 | 4500 | 3216 | 4847 | 3400 | 3587 | 5123 | 4135 | 4004 | 5720 | 4962 | 4411 | 6295 | |
81 | 2410 | 3380 | 3380 | 4820 | 3446 | 5194 | 3643 | 3843 | 5490 | 4431 | 4291 | 6130 | 5317 | 4727 | 6745 | |
84 | 2580 | 3610 | 3610 | 5160 | 3683 | 5550 | 3893 | 4107 | 5866 | 4735 | 4585 | 6550 | 5682 | 5051 | 7208 | |
87 | 2750 | 3850 | 3850 | 5500 | 3925 | 5916 | 4149 | 4377 | 6252 | 5046 | 4887 | 6981 | 6056 | 5383 | 7682 | |
90 | 2920 | 4090 | 4090 | 5840 | 4173 | 6289 | 4412 | 4653 | 6647 | 5365 | 5196 | 7422 | 6439 | 5724 | 8167 | |
92 | 3040 | 4260 | 4260 | 6080 | 4242 | 6544 | 4590 | 4842 | 6916 | 5582 | 5405 | 7722 | 6699 | 5955 | 8497 | |
95 | 3230 | 4510 | 4510 | 6440 | 4599 | 6932 | 4862 | 5128 | 7326 | 5913 | 5726 | 8180 | 7096 | 6308 | 9001 | |
97 | 3340 | 4680 | 4680 | 6690 | 4774 | 7195 | 5047 | 5323 | 7604 | 6138 | 5943 | 8490 | 7365 | 6547 | 9343 | |
100 | 3530 | 4940 | 4940 | 7060 | 5040 | 7596 | 5328 | 5620 | 8028 | 6480 | 6275 | 8964 | 7776 | 6912 | 9864 | |
102 | 3660 | 5120 | 5120 | 7320 | 5220 | 7868 | 5519 | 5821 | 8315 | 6712 | 6500 | 9285 | 8054 | 7160 | 10217 | |
105 | 3850 | 5390 | 5390 | 7700 | 5495 | 8282 | 5809 | 6128 | 8753 | 7065 | 6842 | 9773 | 8478 | 7536 | 10754 | |
107 | 3980 | 5570 | 5570 | 7960 | 5681 | 8561 | 6005 | 6334 | 9048 | 7304 | 7072 | 10103 | 8764 | 7791 | 11118 | |
111 | 4250 | 5940 | 5940 | 8480 | 6058 | 9130 | 6401 | 6755 | 9650 | 7789 | 7543 | 10775 | 9347 | 8309 | 11856 | |
114 | 4440 | 6230 | 6230 | 8890 | 6346 | 9565 | 6709 | 7077 | 10109 | 8159 | 7901 | 11287 | 9791 | 8704 | 12420 | |
117 | 4650 | 6510 | 6510 | 9300 | 6639 | 10005 | 7018 | 7402 | 10574 | 8535 | 8265 | 11807 | 10242 | 9105 | 12993 | |
120 | 4850 | 6810 | 6810 | 9720 | 6953 | 10452 | 7331 | 7733 | 11047 | 8916 | 8634 | 12334 | 10700 | 9511 | 13573 | |
122 | 5000 | 7000 | 7000 | 9990 | 7135 | 10753 | 7542 | 7956 | 11365 | 9173 | 8883 | 12690 | 11008 | 9785 | 13964 | |
124 | 5140 | 7200 | 7200 | 10280 | 7336 | 11057 | 7755 | 8175 | 11688 | 9433 | 9134 | 13048 | 11319 | 10062 | 14358 | |
127 | 5350 | 7490 | 7490 | 10710 | 7641 | 11516 | 8078 | 8515 | 12172 | 9825 | 9514 | 13951 | 11790 | 10480 | 14955 | |
130 | 5570 | 7800 | 7800 | 11140 | 7950 | 11981 | 8404 | 8858 | 12663 | 10222 | 9898 | 14140 | 12266 | 10903 | 15559 | |
132 | 5720 | 8000 | 8000 | 11420 | 8157 | 12294 | 8623 | 9090 | 12994 | 10488 | 10157 | 14509 | 12586 | 11187 | 15965 | |
137 | 6080 | 8510 | 8510 | 12160 | 8682 | 13085 | 9178 | 9674 | 13829 | 11163 | 10809 | 15442 | 13395 | 11907 | 16992 | |
142 | 6450 | 9030 | 9030 | 12910 | 9214 | 13887 | 9740 | 10268 | 14677 | 11847 | 11472 | 16389 | 14217 | 12637 | 18034 | |
147 | 6840 | 9560 | 9560 | 13660 | 9753 | 14670 | 10310 | 10869 | 15536 | 12540 | 12144 | 17348 | 15049 | 13377 | 19089 | |
152 | 7220 | 10100 | 10100 | 14430 | 10299 | 15522 | 10887 | 11477 | 16405 | 13242 | 12823 | 18318 | 15890 | 14125 | 20157 | |
157 | 7600 | 10640 | 10640 | 15200 | 11126 | 16768 | 11762 | 12090 | 17282 | 13950 | 13508 | 19297 | 16740 | 14880 | 21234 | |
162 | 7990 | 11180 | 11180 | 15980 | 11405 | 17189 | 12057 | 12708 | 18166 | 14663 | 14199 | 20284 | 17596 | 15641 | 22320 | |
Nota: Carga de prueba = cXd2(44-0,08Xd) |
Hojas de datos (pulgadas de diámetro)
Cadenas de ancla y accesorios de grado 2 y 3, ø16 mm - ø152 mm (5/8 - 6 pulgadas)
Cadenas y accesorios de amarre para alta mar de grado R3, R3S y R4, hasta ø152 mm (6 pulgadas)
Carga de prueba de cadena de ancla y accesorios y cadena de amarre | ||||||||||||||||
Diámetro de cadena | Cadena de ancla | Cadena de amarre en alta mar | ||||||||||||||
ABS, BV, CCS, CR, DNV, GL, KR, LR, NK, RINA, RMRS | API | abdominales | DNV | abdominales | ABS/DNV | ABS/DNV | ABS/DNV | |||||||||
C/EL/E | C/EL/E/SL | SL | C/EL/E/SL | C/EL/E | SL | C/EL/E/SL | C/EL/E | SL | C/EL/E/SL | |||||||
Grado 2 | Grado 3 | ORQ | RQ3 | NVR3/RQ3 | NVR3/RQ3 | RQ3S/NVR3S | RQ4/NVR4 | |||||||||
PL C=1422 | BL C=1991 | PL C=1991 | BL C=2844 | PL C=2030,5 | BL C=3060,3 | PL C=2147 | PL C=2265,2 | BL C=3236 | PL C=2610 | PL C=2527 | BL C=3610 | PL C=3125 | PL C=2783,9 | BL C=3977 | ||
en | libras | libras | libras | libras | libras | libras | libras | libras | libras | libras | libras | libras | libras | libras | libras | |
5/8 | 23700 | 33200 | 33200 | 47500 | - | - | - | - | - | - | - | - | - | - | - | |
16/11 | 28600 | 40100 | 40100 | 57300 | - | - | - | - | - | - | - | - | - | - | - | |
3/4 | 34000 | 47600 | 47600 | 68000 | - | - | - | - | - | - | - | - | - | - | - | |
13/16 | 39800 | 55700 | 55700 | 79500 | - | - | - | - | - | - | - | - | - | - | - | |
7/8 | 46000 | 64400 | 64400 | 91800 | - | - | - | - | - | - | - | - | - | - | - | |
15/16 | 52600 | 73700 | 73700 | 105000 | - | - | - | - | - | - | - | - | - | - | - | |
1 | 59700 | 83600 | 83600 | 119500 | - | - | - | - | - | - | - | - | - | - | - | |
1 1/16 | 67200 | 94100 | 94100 | 135000 | - | - | - | - | - | - | - | - | - | - | - | |
1 1/8 | 75000 | 105000 | 105000 | 150000 | - | - | - | - | - | - | - | - | - | - | - | |
1 3/16 | 83400 | 116500 | 116500 | 167000 | - | - | - | - | - | - | - | - | - | - | - | |
1 1/4 | 92200 | 129000 | 129000 | 184000 | - | - | - | - | - | - | - | - | - | - | - | |
1 5/16 | 101500 | 142000 | 142000 | 203000 | - | - | - | - | - | - | - | - | - | - | - | |
1 3/8 | 111000 | 155000 | 155000 | 222000 | 158187 | 238413 | 167263 | 176471 | 252101 | 203333 | 196867 | 281238 | 243454 | 216880 | 309829 | |
1 7/16 | 120500 | 169000 | 169000 | 241000 | 172361 | 259777 | 182251 | 192284 | 274691 | 221553 | 214507 | 306439 | 265269 | 236314 | 337592 | |
1 1/2 | 131000 | 183500 | 183500 | 262000 | 187095 | 281983 | 197829 | 208721 | 298172 | 240491 | 232843 | 332633 | 287944 | 256515 | 366449 | |
1 9/16 | 142000 | 198500 | 198500 | 284000 | 202381 | 305022 | 213993 | 225774 | 322534 | 260140 | 251868 | 359811 | 311471 | 277473 | 396390 | |
1 5/8 | 153000 | 214000 | 214000 | 306000 | 218215 | 328885 | 230735 | 243437 | 347767 | 280492 | 271573 | 387961 | 335838 | 299181 | 427401 | |
1 11/16 | 166500 | 229000 | 229000 | 327000 | 234589 | 353564 | 248048 | 261704 | 373863 | 301540 | 291951 | 417072 | 361039 | 321631 | 459472 | |
1 3/4 | 176000 | 247000 | 247000 | 352000 | 251498 | 379048 | 265927 | 280568 | 400811 | 323274 | 312994 | 447134 | 387062 | 344814 | 492591 | |
1 13/16 | 188500 | 264000 | 264000 | 377000 | 268935 | 405330 | 284366 | 300021 | 428601 | 345689 | 334696 | 478136 | 413899 | 368721 | 526745 | |
1 7/8 | 201000 | 281000 | 281000 | 402000 | 286896 | 432399 | 303357 | 320057 | 457225 | 368775 | 357048 | 510068 | 441541 | 393346 | 561923 | |
1 15/16 | 214000 | 299000 | 299000 | 427000 | 305373 | 460247 | 322894 | 340670 | 486671 | 392526 | 380043 | 542918 | 469978 | 418679 | 598112 | |
2 | 227000 | 318000 | 318000 | 454000 | 324361 | 488865 | 342971 | 361853 | 516932 | 416932 | 403674 | 576676 | 499201 | 444712 | 635302 | |
2 1/16 | 241000 | 337000 | 337000 | 482000 | 343853 | 518243 | 363582 | 383598 | 547997 | 441988 | 427932 | 611331 | 529200 | 471437 | 673481 | |
2 1/8 | 255000 | 357000 | 357000 | 510000 | 363844 | 548373 | 384719 | 405899 | 579856 | 467684 | 452811 | 646873 | 559966 | 498845 | 712635 | |
2 3/16 | 269000 | 377000 | 377000 | 598000 | 384327 | 579244 | 406378 | 428750 | 612500 | 494013 | 478303 | 683290 | 591491 | 526928 | 752755 | |
2 1/4 | 284000 | 396000 | 396000 | 570000 | 405297 | 610849 | 428551 | 452144 | 645920 | 520968 | 504400 | 720572 | 623764 | 555679 | 793827 | |
2 5/16 | 299000 | 418000 | 418000 | 538000 | 426747 | 643178 | 451232 | 476074 | 680105 | 548540 | 531096 | 758708 | 656776 | 585088 | 835840 | |
2 3/8 | 314000 | 44000 | 44000 | 628000 | 448672 | 676222 | 474414 | 500532 | 715046 | 576721 | 558381 | 797687 | 690519 | 615147 | 878782 | |
2 7/16 | 330000 | 462000 | 462000 | 660000 | 471064 | 709972 | 498092 | 525514 | 750733 | 605505 | 586250 | 837499 | 724982 | 645849 | 922641 | |
2 1/2 | 346000 | 484000 | 484000 | 692000 | 493920 | 744418 | 522258 | 551010 | 787158 | 634883 | 614693 | 878133 | 760157 | 677184 | 967406 | |
2 9/16 | 363000 | 507000 | 507000 | 726000 | 517231 | 779553 | 546907 | 577016 | 824309 | 664847 | 643705 | 919578 | 796034 | 709145 | 1013064 | |
2 5/8 | 379000 | 530000 | 530000 | 758000 | 540993 | 815365 | 572032 | 603524 | 862177 | 695390 | 673276 | 961823 | 832603 | 741723 | 1059604 | |
2 16/11 | 396000 | 554000 | 554000 | 792000 | 565198 | 851847 | 597626 | 630528 | 900574 | 726504 | 703401 | 1004858 | 869857 | 774910 | 1107014 | |
2 3/4 | 413000 | 578000 | 578000 | 826000 | 589842 | 888989 | 623684 | 658020 | 940029 | 758181 | 734071 | 1048672 | 907784 | 808698 | 1155282 | |
2 13/16 | 431000 | 603000 | 603000 | 861000 | 614918 | 926783 | 650199 | 685994 | 979992 | 790414 | 765278 | 1093254 | 946377 | 843078 | 1204397 | |
2 7/8 | 449000 | 628000 | 628000 | 897000 | 640420 | 965218 | 677164 | 714444 | 1020634 | 823194 | 797016 | 1138593 | 985625 | 878042 | 1254345 | |
2 15/16 | 467000 | 654000 | 654000 | 934000 | 666341 | 1004287 | 704573 | 743362 | 1061945 | 856514 | 829276 | 1184680 | 1025519 | 913582 | 1305116 | |
3 | 485000 | 679000 | 679000 | 970000 | 692677 | 1043979 | 732419 | 772742 | 1103917 | 890365 | 862051 | 1231501 | 1066051 | 949689 | 1356698 | |
3 1/16 | 504000 | 705000 | 705000 | 1008000 | 719421 | 1084286 | 760698 | 802577 | 1146538 | 924742 | 895334 | 1279049 | 1107210 | 986356 | 1409079 | |
3 1/8 | 523000 | 732000 | 732000 | 1046000 | 746566 | 1125199 | 789400 | 832860 | 1189799 | 959634 | 929117 | 1327310 | 1148987 | 1023573 | 1462247 | |
3 3/16 | 542000 | 759000 | 759000 | 1084000 | 774107 | 1166708 | 818522 | 863584 | 1233692 | 995036 | 963393 | 1376275 | 1191374 | 1061333 | 1516190 | |
3 1/4 | 562000 | 787000 | 787000 | 1124000 | 802038 | 1208804 | 848055 | 894744 | 1278205 | 1030938 | 998153 | 1425933 | 1234361 | 1099628 | 1570897 | |
3 5/16 | 582000 | 814000 | 814000 | 1163000 | 830353 | 1251479 | 877995 | 926331 | 1323330 | 1067334 | 1033392 | 1476274 | 1277938 | 1138448 | 1626355 | |
3 3/8 | 602000 | 843000 | 843000 | 1204000 | 859045 | 1294723 | 908333 | 958340 | 1369057 | 1104215 | 1069100 | 1527285 | 1322096 | 1177787 | 1682552 | |
3 7/16 | 622000 | 871000 | 871000 | 1244000 | 888109 | 1338528 | 939065 | 990763 | 1415376 | 1141573 | 1105271 | 1578958 | 1366826 | 1217635 | 1739478 | |
3 1/2 | 643000 | 900000 | 900000 | 1285000 | 917539 | 1382883 | 970183 | 1023595 | 1462278 | 1179402 | 1141896 | 1631280 | 1412119 | 1257984 | 1797119 | |
3 9/16 | 664000 | 929000 | 929000 | 1327000 | 947328 | 1427780 | 1001681 | 1056827 | 1509752 | 1217693 | 1178969 | 1684242 | 1457965 | 1298826 | 1855465 | |
3 5/8 | 685000 | 958000 | 958000 | 1369000 | 977470 | 1473210 | 1033553 | 1090453 | 1557790 | 1256438 | 1216482 | 1737832 | 1504356 | 1340152 | 1914503 | |
3 3/4 | 728000 | 1019000 | 1019000 | 1455000 | 1038792 | 1565631 | 1098392 | 1158863 | 1655518 | 1335260 | 1292798 | 1846854 | 1598731 | 1424226 | 2034609 | |
3 7/8 | 772000 | 1080000 | 1080000 | 1543000 | 1101454 | 1660074 | 1164650 | 1228768 | 1755383 | 1415807 | 1370783 | 1958261 | 1695171 | 1510139 | 2157342 | |
3 15/16 | 794000 | 1111000 | 1111000 | 1587000 | 1133274 | 1708031 | 1198295 | 1264266 | 1806093 | 1456707 | 1410383 | 2014832 | 1744142 | 1553765 | 2219664 | |
4 | 816000 | 1143000 | 1143000 | 1632000 | 1165410 | 1756466 | 1232275 | 1300117 | 1857309 | 1498015 | 1450377 | 2071967 | 1793601 | 1597825 | 2282608 | |
4 1/8 | 862000 | 1207000 | 1207000 | 1724000 | 1230610 | 1854734 | 1301217 | 1372853 | 1961219 | 1581824 | 1531521 | 2187886 | 1893946 | 1687218 | 2410311 | |
4 1/4 | 908000 | 1272000 | 1272000 | 1817000 | 1297007 | 1954805 | 1371423 | 1446925 | 2067035 | 1667170 | 1614153 | 2305932 | 1996133 | 1778251 | 2540358 | |
4 3/8 | 956000 | 1338000 | 1338000 | 1911000 | 1364552 | 2056606 | 1442843 | 1522277 | 2174681 | 1753992 | 1698214 | 2426019 | 2100086 | 1870857 | 2672653 | |
4 1/2 | 1004000 | 1405000 | 1405000 | 2008000 | 1433196 | 2160004 | 1515426 | 1598856 | 2284079 | 1842227 | 1783643 | 2548061 | 2205732 | 1964972 | 2807102 | |
4 5/8 | 1053000 | 1474000 | 1474000 | 2105000 | 1502892 | 2265107 | 1589121 | 1676607 | 2395153 | 1931814 | 1870381 | 2671972 | 2312996 | 2060527 | 2943610 | |
4 3/4 | 1102000 | 1543000 | 1543000 | 2204000 | 1573591 | 2371662 | 1663876 | 1755478 | 2507825 | 2022690 | 1958367 | 2797667 | 2421803 | 2157458 | 3082083 | |
4 7/8 | 1153000 | 1613000 | 1613000 | 2305000 | 1645244 | 2479655 | 1739640 | 1835413 | 2622019 | 2114793 | 2047541 | 2925058 | 2532079 | 2255698 | 3222425 | |
5 | 1203000 | 1685000 | 1685000 | 2407000 | 1717804 | 2589014 | 1816363 | 1916360 | 2737657 | 2208061 | 2137843 | 3054061 | 2643751 | 2355180 | 3364543 | |
5 1/8 | 1255000 | 1757000 | 1757000 | 2509000 | 1791221 | 2699666 | 1893992 | 1998263 | 2854661 | 2302431 | 2229212 | 3184588 | 2756742 | 2455838 | 3508340 | |
5 1/4 | - | - | - | - | 1865448 | 2811539 | 1972478 | 2081070 | 2972957 | 2397842 | 2321589 | 3316555 | 2870979 | 2557606 | 3653723 | |
5 3/8 | 1359000 | 1903000 | 1903000 | 2718000 | 1940436 | 2924558 | 2051768 | 2164726 | 3092465 | 2494232 | 2414913 | 3449876 | 2986388 | 2660418 | 3800597 | |
5 1/2 | - | - | - | - | 2016137 | 3038652 | 2131813 | 2249176 | 3213109 | 2591537 | 2509125 | 3584463 | 3102894 | 2764207 | 3948867 | |
5 5/8 | 1466000 | 2052000 | 2052000 | 2935000 | 2092502 | 3153747 | 2212559 | 2334369 | 3334812 | 2689697 | 2604163 | 3720232 | 3220423 | 2868907 | 4098439 | |
5 3/4 | 1520000 | 2128000 | 2128000 | 3039000 | 2169484 | 3269771 | 2293958 | 2420248 | 3457497 | 2788649 | 2699968 | 3857097 | 3338900 | 2974452 | 4249217 | |
5 7/8 | - | - | - | - | 2247033 | 3386651 | 2375957 | 2506761 | 3581087 | 2888331 | 2796480 | 3994971 | 3458250 | 3080776 | 4401108 | |
6 | 1629000 | 2280000 | 2280000 | 3257000 | 2325102 | 3504313 | 2458504 | 2593854 | 3705505 | 2988680 | 2893638 | 4133768 | 3578401 | 3187811 | 4554015 | |
6 1/8 | - | - | - | - | 2403641 | 3622686 | 2541550 | 2681472 | 3830674 | 3089635 | 2991382 | 4273403 | 3699276 | 3295492 | 4707846 | |
6 1/4 | 1684000 | 2357000 | 2357000 | 3367000 | 2482604 | 3741695 | 2625043 | 2769561 | 3956516 | 3191133 | 3089653 | 4413790 | 3820801 | 3403753 | 4862504 | |
6 3/8 | 1795000 | 2512000 | 2512000 | 3589000 | 2651941 | 3861269 | 2708932 | 2858069 | 4082955 | 3293113 | 3188389 | 4554842 | 3942903 | 3512527 | 5017896 | |
Nota: Prueba Carga = cXd2(44-2.032Xd) |

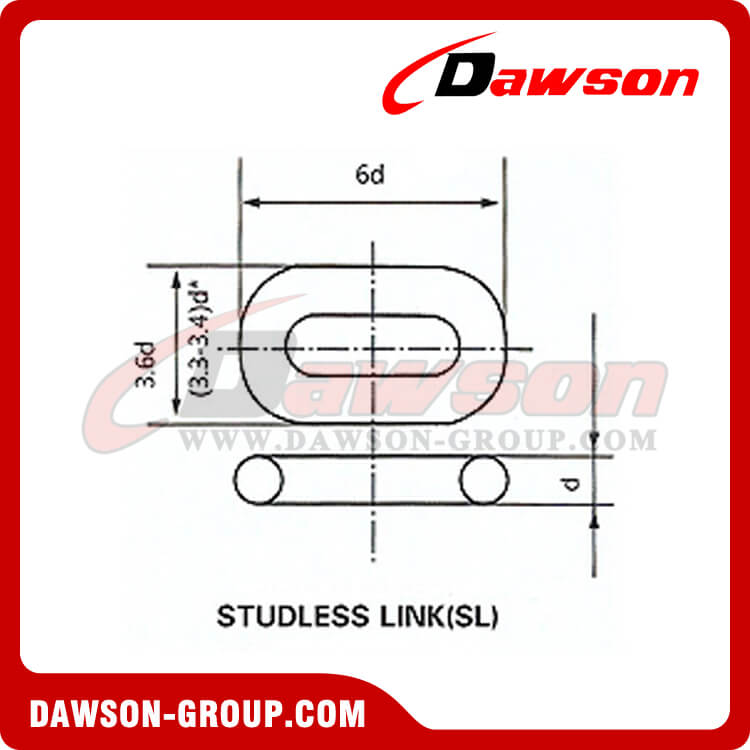

Cadena de eslabones sin pernos
Cadena de ancla de eslabón abierto/cadena de ancla sin espárragos, tamaño del eslabón (6*3.6D), carga de prueba y peso | |||||||||
Diámetro D(Φ) | Tamaño del eslabón de la cadena | Cadena de eslabones abiertos BM1/U1 | Cadena de eslabones abiertos BM2/U2 | Cadena de eslabones abiertos BM3/U3 | Peso aproximado | ||||
Longitud exterior (L) | Ancho exterior (B) | Carga de prueba | Rotura Carga | Carga de prueba | Carga de rotura | Carga de prueba | Carga de rotura | 27,5m | |
MM | MM | MM | kn | kn | kn | kn | kn | kn | KG |
16 | 96 | 57.6 | 47.10 | 94.72 | 66.20 | 132.30 | 92.42 | 184.83 | 139.43 |
17.5 | 105 | 63 | 56.35 | 113.31 | 78.89 | 157.78 | 110.55 | 221.10 | 178.35 |
19 | 114 | 68.4 | 66.42 | 133.57 | 93.60 | 187.20 | 130.32 | 260.64 | 217.68 |
20.5 | 123 | 73.8 | 77.33 | 155.49 | 108.64 | 217.27 | 151.70 | 303.42 | 229.14 |
22 | 132 | 79.2 | 89.06 | 179.08 | 125.40 | 250.90 | 174.40 | 349.40 | 264.49 |
24 | 144 | 86.4 | 105.98 | 213.25 | 149.90 | 298.90 | 207.90 | 415.80 | 341.82 |
26 | 156 | 93.6 | 124.38 | 250.12 | 175.40 | 350.80 | 244.00 | 488.00 | 369.94 |
28 | 168 | 100.8 | 144.26 | 290.08 | 203.80 | 406.70 | 283.00 | 566.00 | 427.98 |
30 | 180 | 108 | 165.60 | 333.00 | 234.20 | 467.50 | 324.00 | 649.80 | 490.98 |
32 | 192 | 115.2 | 188.42 | 378.88 | 265.60 | 531.20 | 369.60 | 739.30 | 559.65 |
34 | 204 | 122.4 | 212.70 | 427.72 | 299.90 | 599.80 | 417.30 | 834.60 | 671.52 |
36 | 216 | 129.6 | 238.46 | 479.52 | 336.10 | 672.30 | 467.80 | 935.70 | 707.85 |
38 | 228 | 136.8 | 265.70 | 534.28 | 374.40 | 748.70 | 521.30 | 1042.50 | 788.98 |
40 | 240 | 144 | 294.40 | 592.00 | 414.50 | 829.10 | 577.60 | 1155.20 | 869.36 |
42 | 252 | 151.2 | 324.58 | 652.68 | 457.70 | 915.30 | 636.80 | 1273.60 | 959.30 |
44 | 264 | 158.4 | 356.22 | 716.32 | 502.70 | 999.60 | 698.90 | 1398.00 | 1111.25 |
46 | 276 | 165.6 | 389.34 | 782.92 | 548.80 | 1097.60 | 763.90 | 1527.80 | 1152.07 |
48 | 288 | 172.8 | 423.94 | 852.48 | 597.80 | 1195.60 | 831.70 | 1663.50 | 1256.26 |
50 | 300 | 180 | 460.00 | 926.09 | 648.80 | 1293.60 | 902.50 | 1805.00 | 1360.41 |
52 | 312 | 187.2 | 497.54 | 1000.48 | 697.63 | 1395.26 | 976.14 | 1952.28 | 1485.61 |
54 | 324 | 194.4 | 536.54 | 1078.92 | 752.33 | 1504.66 | 1052.68 | 2105.36 | 1648.08 |
56 | 336 | 201.6 | 577.02 | 1160.32 | 809.09 | 1618.18 | 1132.10 | 2264.20 | 1715.97 |
58 | 348 | 208.8 | 618.98 | 1244.68 | 867.91 | 1735.82 | 1214.40 | 2428.80 | 1844.50 |
60 | 360 | 216 | 662.40 | 1332.00 | 928.80 | 1857.60 | 1299.60 | 2599.20 | 1973.29 |
62 | 372 | 223.2 | 707.30 | 1422.28 | 991.75 | 1983.50 | 1387.68 | 2775.36 | 2101.56 |
64 | 384 | 230.4 | 753.66 | 1515.52 | 1056.77 | 2113.54 | 1478.66 | 2957.32 | 2298.10 |
66 | 396 | 237.6 | 801.50 | 1611.72 | 1123.85 | 2247.70 | 1572.52 | 3145.04 | 2398.10 |
68 | 408 | 244.8 | 850.82 | 1710.88 | 1192.99 | 2385.98 | 1669.26 | 3338.52 | 2522.88 |
70 | 420 | 252 | 901.60 | 1813.00 | 1264.20 | 2528.40 | 1768.90 | 3537.80 | 2697.65 |
U2 / U3 16MM Stud / Inmersión en caliente de la cadena de ancla Studless Link galvanizada o pintada en negro
U2 / U3 17.5MM Stud / Inmersión en caliente de la cadena de ancla de enlace Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/U3 19MM del vínculo Studless galvanizada o pintada en negro
U2 / U3 20.5MM Stud / Inmersión en caliente de la cadena de ancla Studless Link galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 22M M del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 24M M del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 26M M del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 28MM del vínculo Studless galvanizada o pintada en negro
U2 / U3 30MM Stud / Cadena de ancla Studless Link galvanizada en caliente o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 32M M del vínculo Studless galvanizada o pintada en negro
Inmersión caliente de U2/de U3 34MM del perno prisionero/del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 36M M del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 38MM del vínculo Studless galvanizada o pintada en negro
U2 / U3 40MM Stud / Cadena de ancla Studless Link galvanizada en caliente o pintada en negro
Inmersión caliente del perno prisionero/de U3 42M M de U2/del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 44M M del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 46M M del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 48MM del vínculo Studless galvanizada o pintada en negro
U2 / U3 50MM Stud / Cadena de ancla Studless Link galvanizada en caliente o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 52M M del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 54M M del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U3 56M M de U2/del vínculo Studless galvanizada o pintada en negro
Inmersión caliente de U2/de U3 58MM del perno prisionero/del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 60MM del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 62M M del vínculo Studless galvanizada o pintada en negro
Inmersión caliente de U2/de U3 64MM del perno prisionero/del vínculo Studless galvanizada o pintada en negro
Inmersión caliente de U2/de U3 66M M del perno prisionero/del vínculo Studless galvanizada o pintada en negro
Inmersión caliente de U2/de U3 68MM del perno prisionero/del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/U3 70MM del vínculo Studless galvanizada o pintada en negro
Inmersión caliente de U2/de U3 73MM del perno prisionero/del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U3 76M M de U2/del vínculo Studless galvanizada o pintada en negro
Inmersión caliente de U2/de U3 78MM del perno prisionero/del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 81MM del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 84M M del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/U3 87MM del vínculo Studless galvanizada o pintada en negro
U2 / U3 90MM Stud / Cadena de ancla Studless Link galvanizada en caliente o pintada en negro
Inmersión caliente del perno prisionero/de U2/U3 92MM del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 los 95MM del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/U3 97MM del vínculo Studless galvanizada o pintada en negro
U2 / U3 100MM Stud / Cadena de ancla Studless Link galvanizada en caliente o pintada en negro
Inmersión caliente del perno prisionero/de Studless del vínculo U2/de U3 102M M galvanizada o pintada en negro
U2 / U3 105MM Stud / Inmersión en caliente de la cadena de ancla Studless Link galvanizada o pintada en negro
U2 / U3 107MM Stud / Inmersión en caliente de la cadena de ancla Studless del vínculo galvanizada o pintada en negro
U2 / U3 111MM Stud / Inmersión en caliente de la cadena de ancla Studless del vínculo galvanizada o pintada en negro
Inmersión caliente de U2/de U3 114MM del perno prisionero/del vínculo Studless galvanizada o pintada en negro
U2 / U3 117MM Stud / Cadena de ancla Studless Link galvanizada en caliente o pintada en negro
U2 / U3 120MM Stud / Cadena de ancla Studless Link galvanizada en caliente o pintada en negro
U2 / U3 122MM Stud / Cadena de ancla Studless Link galvanizada en caliente o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 124M M del vínculo Studless galvanizada o pintada en negro
U2 / U3 127MM Stud / Inmersión en caliente de la cadena de ancla Studless Link galvanizada o pintada en negro
U2 / U3 130MM Stud / Cadena de ancla Studless Link galvanizada en caliente o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 132M M del vínculo Studless galvanizada o pintada en negro
U2 / U3 137MM Stud / Inmersión en caliente de la cadena de ancla Studless Link galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 142M M del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 152MM del vínculo Studless galvanizada o pintada en negro
Cadena de ancla y accesorios:
Unión de formas (KS) a los extremos del ancla y del casillero, cadena del ancla:

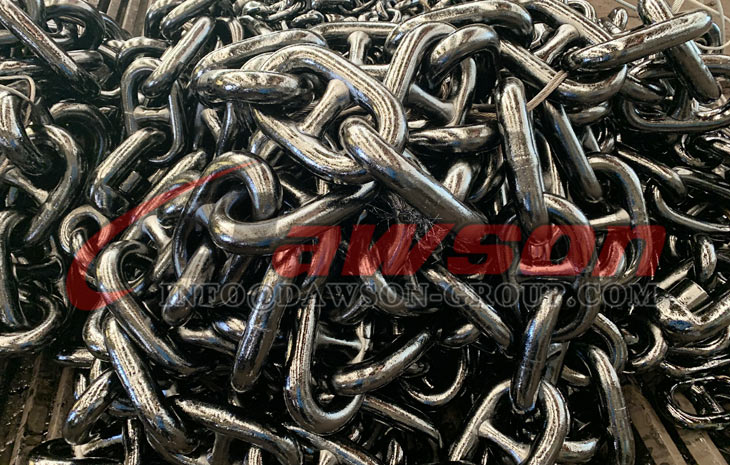

Productos mostrar:
Otros productos relacionados:

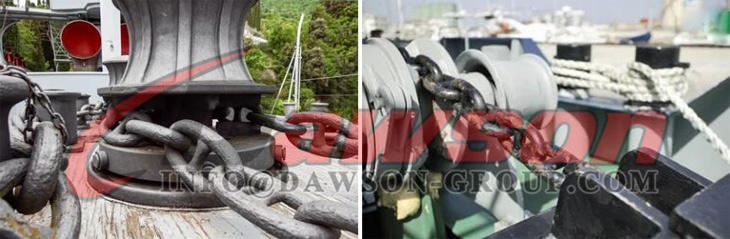

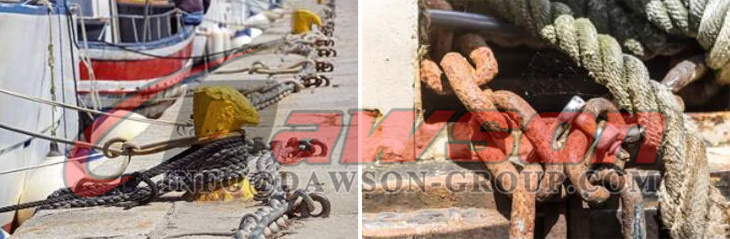

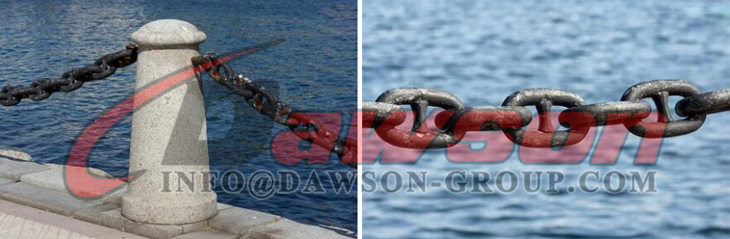

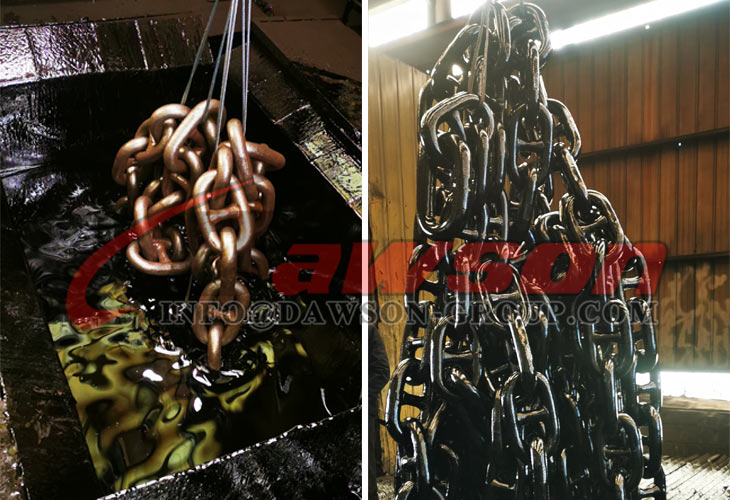

Solicitud de cadena de ancla marina:

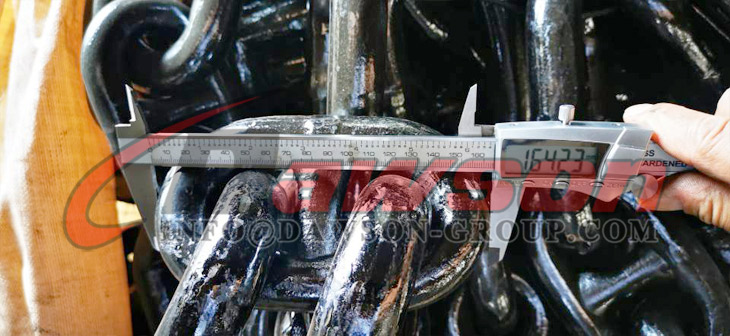

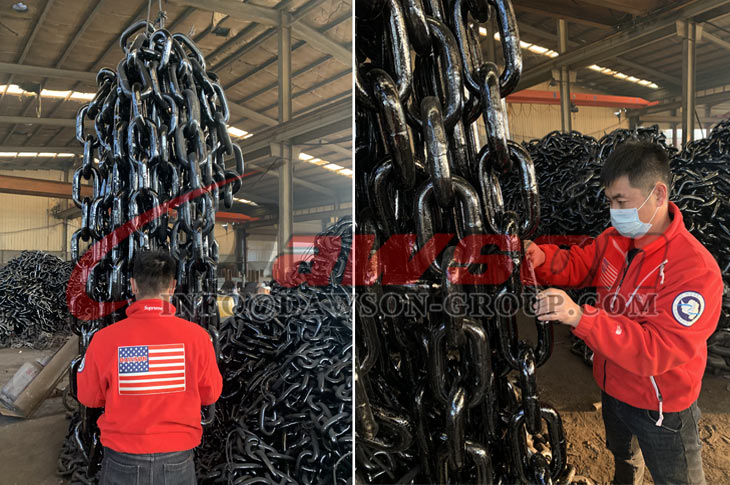

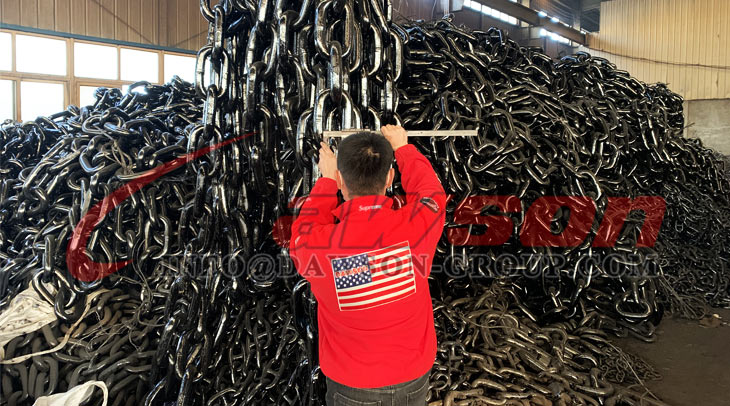

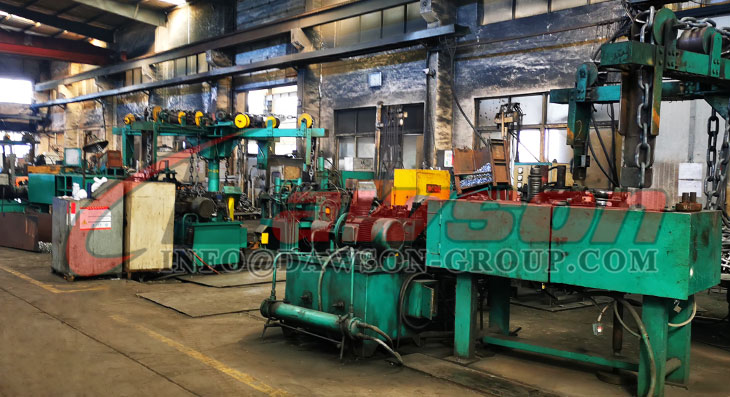

Muestra de fábrica y prueba:

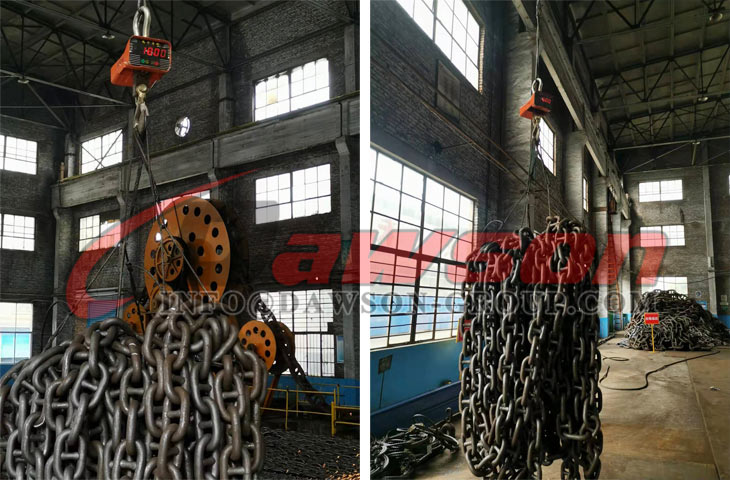

Máquina de prueba de carga:

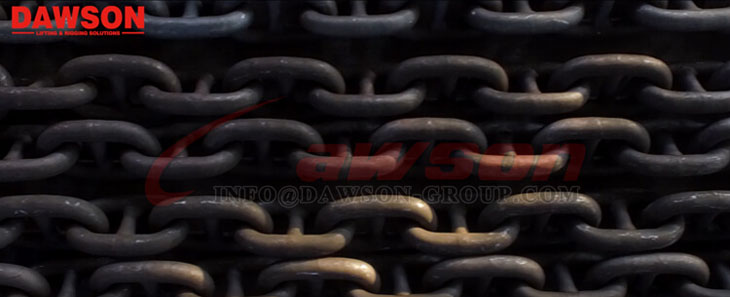

Transporte:

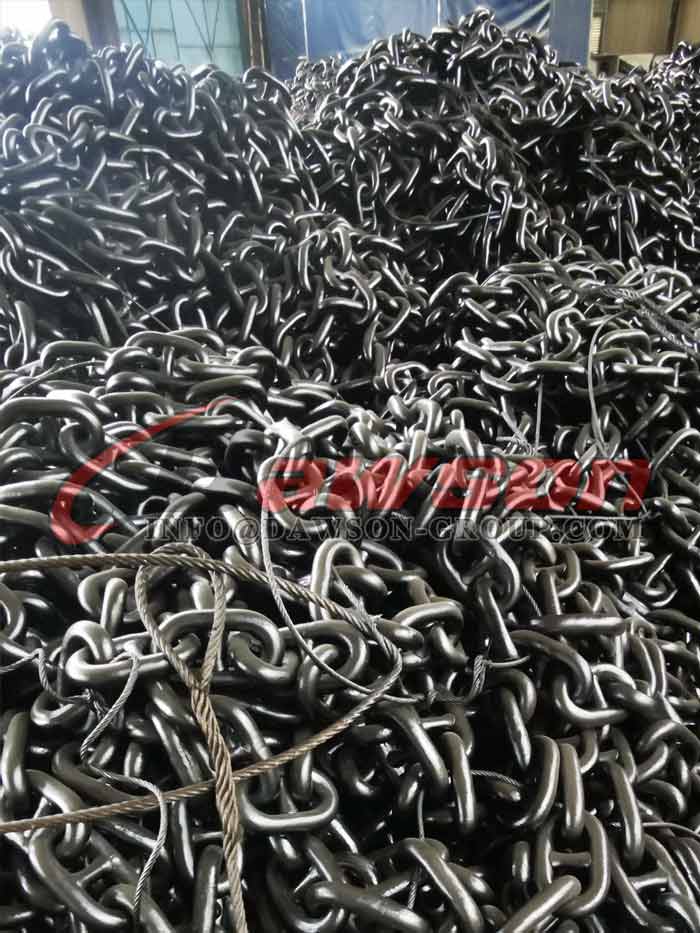

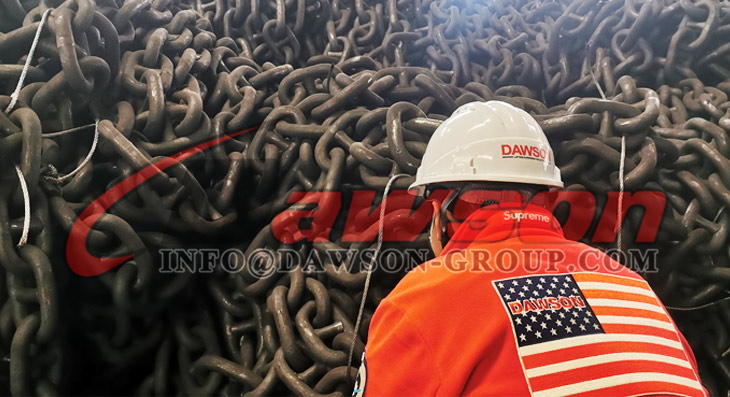

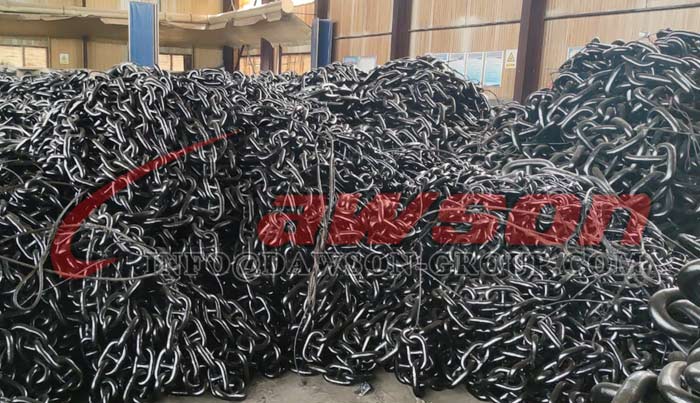

Muestra de fábrica y paquete:
- Dawson Group Ltd. - Fabricante, proveedor de China, fábrica

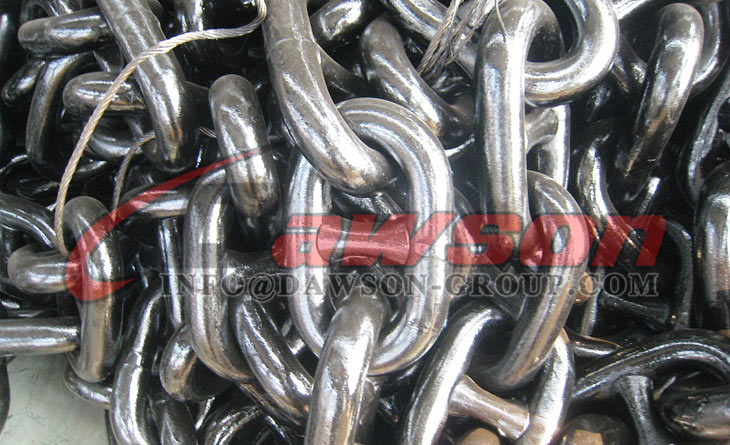

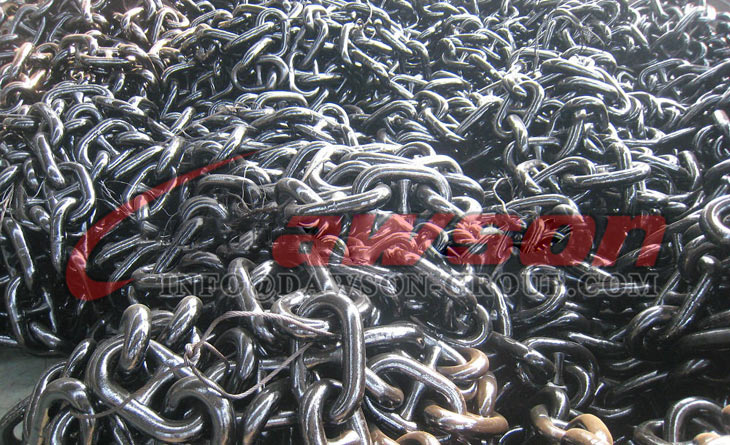

Cadena Marina:
Hemos sido proveedores de cadenas marinas desde hace muchos años, suministrando cadenas de ancla con eslabones tipo espárrago, cadenas de ancla con eslabones sin espárragos y cadenas de amarre.Los certificados ABS, LR, DNV, GL, BV, NK, IRS, CCS están disponibles para nuestras cadenas.Con la ventaja de una amplia fuente, productos de buena calidad y un servicio postventa superior, seríamos su socio confiable en China.
Detalle del producto
1. Cadena de ancla con eslabones sin pernos o sin pernos
Grado: U2/U3
Diámetro: 16 mm a 152 mm, 5/8 - 6 pulgadas
Certificado ABS, LR, BV, NK, GL, DNV, RS, CCS
2. Forma de unión de la cadena del ancla
A: Conexión grillete-cadena Kenter
B: Conexión de grillete D
Formas de unión de cadenas de ancla
A. Unión de formas para Kenter Shackle
B. Encofrados de unión para grillete de unión 'D'
Hojas de datos (diámetro mm)
Cadenas de ancla y accesorios de grado 2 y 3, ø16 mm - ø152 mm (5/8 - 6 pulgadas)
Cadenas y accesorios de amarre para alta mar de grado R3, R3S y R4, hasta ø152 mm (6 pulgadas)
Carga de prueba de cadena de ancla y accesorios y cadena de amarre | ||||||||||||||||
Diámetro de cadena | Cadena de ancla | Cadena de amarre en alta mar | ||||||||||||||
ABS, BV, CCS, CR, DNV, GL, KR, LR, NK, RINA,RMRS | API | abdominales | DNV | abdominales | ABS/DNV | ABS/DNV | ABS/DNV | |||||||||
C/EL/E | C/EL/E/SL | SL | C/EL/E/SL | C/EL/E | SL | C/EL/E/SL | C/EL/E | SL | C/EL/E/SL | |||||||
Grado 2 | Grado 3 | ORQ | RQ3 | NVR3/RQ3 | NVR3/RQ3 | RQ3S/NVR3S | RQ4/NVR4 | |||||||||
PL C=0,098 | BL C=0,0137 | PL C=0,0137 | BL C=0,0196 | PL C=0,014 | BL C=0,0211 | PL C=0,0148 | PL C=0,0156 | BL C=0,0223 | PL C=0,0180 | PL C=0,0174 | BL C=0,0249 | PL C=0,0216 | PL C=0,0192 | BL C=0,0274 | ||
milímetros | kn | kn | kn | kn | kn | kn | kn | kn | kn | kn | kn | kn | kn | kn | kn | |
16 | 107 | 150 | 150 | 216 | - | - | - | - | - | - | - | - | - | - | - | |
17.5 | 127 | 179 | 179 | 256 | - | - | - | - | - | - | - | - | - | - | - | |
19 | 150 | 211 | 211 | 301 | - | - | - | - | - | - | - | - | - | - | - | |
20.5 | 175 | 244 | 244 | 349 | - | - | - | - | - | - | - | - | - | - | - | |
22 | 200 | 280 | 280 | 401 | - | - | - | - | - | - | - | - | - | - | - | |
24 | 237 | 332 | 332 | 476 | - | - | - | - | - | - | - | - | - | - | - | |
26 | 278 | 389 | 389 | 556 | - | - | - | - | - | - | - | - | - | - | - | |
28 | 321 | 449 | 449 | 642 | - | - | - | - | - | - | - | - | - | - | - | |
30 | 368 | 514 | 514 | 735 | - | - | - | - | - | - | - | - | - | - | - | |
32 | 417 | 583 | 583 | 833 | - | - | - | - | - | - | - | - | - | - | - | |
34 | 468 | 655 | 655 | 937 | 668 | 1007 | 706 | 745 | 1064 | 859 | 831 | 1188 | 1031 | 916 | 1308 | |
36 | 523 | 732 | 732 | 1050 | 746 | 1124 | 789 | 832 | 1189 | 960 | 928 | 1327 | 1151 | 1022 | 1460 | |
38 | 581 | 812 | 812 | 1160 | 828 | 1248 | 876 | 923 | 1319 | 1065 | 1029 | 1473 | 1278 | 1135 | 1621 | |
40 | 640 | 896 | 896 | 1280 | 914 | 1376 | 967 | 1019 | 1456 | 1176 | 1136 | 1626 | 1411 | 1253 | 1789 | |
42 | 703 | 987 | 987 | 1400 | 999 | 1513 | 1056 | 1114 | 1592 | 1285 | 1242 | 1777 | 1542 | 1370 | 1956 | |
44 | 769 | 1080 | 1080 | 1540 | 1097 | 1654 | 1160 | 1223 | 1748 | 1411 | 1364 | 1951 | 1693 | 1503 | 2147 | |
46 | 837 | 1170 | 1170 | 1680 | 1194 | 1800 | 1263 | 1331 | 1902 | 1535 | 1484 | 2124 | 1843 | 1636 | 2337 | |
48 | 908 | 1270 | 1270 | 1810 | 1295 | 1952 | 1369 | 1443 | 2063 | 1665 | 1610 | 2304 | 2037 | 1775 | 2535 | |
50 | 981 | 1370 | 1370 | 1960 | 1400 | 2110 | 1480 | 1561 | 2230 | 1800 | 1743 | 2490 | 2160 | 1918 | 2740 | |
52 | 1060 | 1480 | 1480 | 2110 | 1508 | 2273 | 1594 | 1682 | 2402 | 1939 | 1877 | 2682 | 2327 | 2066 | 2952 | |
54 | 1140 | 1590 | 1590 | 2270 | 1620 | 2441 | 1712 | 1806 | 2580 | 2083 | 2017 | 2881 | 2499 | 2219 | 3170 | |
56 | 1220 | 1710 | 1710 | 2430 | 1735 | 2615 | 1834 | 1935 | 2764 | 2231 | 2160 | 3086 | 2677 | 2378 | 3396 | |
58 | 1290 | 1810 | 1810 | 2600 | 1851 | 2794 | 1960 | 2068 | 2953 | 2383 | 2308 | 3297 | 2860 | 2540 | 3628 | |
60 | 1380 | 1940 | 1940 | 2770 | 1976 | 2978 | 2089 | 2203 | 3147 | 2540 | 2460 | 3514 | 3048 | 2708 | 3867 | |
62 | 1470 | 2060 | 2060 | 2940 | 2101 | 3166 | 2221 | 2343 | 3347 | 2701 | 2616 | 3737 | 3242 | 2879 | 4112 | |
64 | 1560 | 2190 | 2190 | 3130 | 2230 | 3360 | 2357 | 2486 | 3551 | 2867 | 2776 | 3965 | 3440 | 3055 | 4364 | |
66 | 1660 | 2310 | 2310 | 3300 | 2361 | 3559 | 2496 | 2633 | 3761 | 3036 | 2940 | 4200 | 3643 | 3235 | 4621 | |
68 | 1750 | 2450 | 2450 | 3500 | 2496 | 3762 | 2639 | 2784 | 3976 | 3209 | 3108 | 4440 | 3851 | 3420 | 4885 | |
70 | 1840 | 2580 | 2580 | 3690 | 2631 | 3970 | 2785 | 2938 | 4196 | 3387 | 3289 | 4685 | 4064 | 3610 | 5156 | |
73 | 1990 | 2790 | 2790 | 3990 | 2847 | 4291 | 3010 | 3175 | 4535 | 3660 | 3545 | 5064 | 4392 | 3900 | 5572 | |
76 | 2150 | 3010 | 3010 | 4300 | 3066 | 4621 | 3242 | 3419 | 4884 | 3942 | 3818 | 5454 | 4731 | 4206 | 6001 | |
78 | 2260 | 3160 | 3160 | 4500 | 3216 | 4847 | 3400 | 3587 | 5123 | 4135 | 4004 | 5720 | 4962 | 4411 | 6295 | |
81 | 2410 | 3380 | 3380 | 4820 | 3446 | 5194 | 3643 | 3843 | 5490 | 4431 | 4291 | 6130 | 5317 | 4727 | 6745 | |
84 | 2580 | 3610 | 3610 | 5160 | 3683 | 5550 | 3893 | 4107 | 5866 | 4735 | 4585 | 6550 | 5682 | 5051 | 7208 | |
87 | 2750 | 3850 | 3850 | 5500 | 3925 | 5916 | 4149 | 4377 | 6252 | 5046 | 4887 | 6981 | 6056 | 5383 | 7682 | |
90 | 2920 | 4090 | 4090 | 5840 | 4173 | 6289 | 4412 | 4653 | 6647 | 5365 | 5196 | 7422 | 6439 | 5724 | 8167 | |
92 | 3040 | 4260 | 4260 | 6080 | 4242 | 6544 | 4590 | 4842 | 6916 | 5582 | 5405 | 7722 | 6699 | 5955 | 8497 | |
95 | 3230 | 4510 | 4510 | 6440 | 4599 | 6932 | 4862 | 5128 | 7326 | 5913 | 5726 | 8180 | 7096 | 6308 | 9001 | |
97 | 3340 | 4680 | 4680 | 6690 | 4774 | 7195 | 5047 | 5323 | 7604 | 6138 | 5943 | 8490 | 7365 | 6547 | 9343 | |
100 | 3530 | 4940 | 4940 | 7060 | 5040 | 7596 | 5328 | 5620 | 8028 | 6480 | 6275 | 8964 | 7776 | 6912 | 9864 | |
102 | 3660 | 5120 | 5120 | 7320 | 5220 | 7868 | 5519 | 5821 | 8315 | 6712 | 6500 | 9285 | 8054 | 7160 | 10217 | |
105 | 3850 | 5390 | 5390 | 7700 | 5495 | 8282 | 5809 | 6128 | 8753 | 7065 | 6842 | 9773 | 8478 | 7536 | 10754 | |
107 | 3980 | 5570 | 5570 | 7960 | 5681 | 8561 | 6005 | 6334 | 9048 | 7304 | 7072 | 10103 | 8764 | 7791 | 11118 | |
111 | 4250 | 5940 | 5940 | 8480 | 6058 | 9130 | 6401 | 6755 | 9650 | 7789 | 7543 | 10775 | 9347 | 8309 | 11856 | |
114 | 4440 | 6230 | 6230 | 8890 | 6346 | 9565 | 6709 | 7077 | 10109 | 8159 | 7901 | 11287 | 9791 | 8704 | 12420 | |
117 | 4650 | 6510 | 6510 | 9300 | 6639 | 10005 | 7018 | 7402 | 10574 | 8535 | 8265 | 11807 | 10242 | 9105 | 12993 | |
120 | 4850 | 6810 | 6810 | 9720 | 6953 | 10452 | 7331 | 7733 | 11047 | 8916 | 8634 | 12334 | 10700 | 9511 | 13573 | |
122 | 5000 | 7000 | 7000 | 9990 | 7135 | 10753 | 7542 | 7956 | 11365 | 9173 | 8883 | 12690 | 11008 | 9785 | 13964 | |
124 | 5140 | 7200 | 7200 | 10280 | 7336 | 11057 | 7755 | 8175 | 11688 | 9433 | 9134 | 13048 | 11319 | 10062 | 14358 | |
127 | 5350 | 7490 | 7490 | 10710 | 7641 | 11516 | 8078 | 8515 | 12172 | 9825 | 9514 | 13951 | 11790 | 10480 | 14955 | |
130 | 5570 | 7800 | 7800 | 11140 | 7950 | 11981 | 8404 | 8858 | 12663 | 10222 | 9898 | 14140 | 12266 | 10903 | 15559 | |
132 | 5720 | 8000 | 8000 | 11420 | 8157 | 12294 | 8623 | 9090 | 12994 | 10488 | 10157 | 14509 | 12586 | 11187 | 15965 | |
137 | 6080 | 8510 | 8510 | 12160 | 8682 | 13085 | 9178 | 9674 | 13829 | 11163 | 10809 | 15442 | 13395 | 11907 | 16992 | |
142 | 6450 | 9030 | 9030 | 12910 | 9214 | 13887 | 9740 | 10268 | 14677 | 11847 | 11472 | 16389 | 14217 | 12637 | 18034 | |
147 | 6840 | 9560 | 9560 | 13660 | 9753 | 14670 | 10310 | 10869 | 15536 | 12540 | 12144 | 17348 | 15049 | 13377 | 19089 | |
152 | 7220 | 10100 | 10100 | 14430 | 10299 | 15522 | 10887 | 11477 | 16405 | 13242 | 12823 | 18318 | 15890 | 14125 | 20157 | |
157 | 7600 | 10640 | 10640 | 15200 | 11126 | 16768 | 11762 | 12090 | 17282 | 13950 | 13508 | 19297 | 16740 | 14880 | 21234 | |
162 | 7990 | 11180 | 11180 | 15980 | 11405 | 17189 | 12057 | 12708 | 18166 | 14663 | 14199 | 20284 | 17596 | 15641 | 22320 | |
Nota: Carga de prueba = cXd2(44-0,08Xd) |
Hojas de datos (pulgadas de diámetro)
Cadenas de ancla y accesorios de grado 2 y 3, ø16 mm - ø152 mm (5/8 - 6 pulgadas)
Cadenas y accesorios de amarre para alta mar de grado R3, R3S y R4, hasta ø152 mm (6 pulgadas)
Carga de prueba de cadena de ancla y accesorios y cadena de amarre | ||||||||||||||||
Diámetro de cadena | Cadena de ancla | Cadena de amarre en alta mar | ||||||||||||||
ABS, BV, CCS, CR, DNV, GL, KR, LR, NK, RINA, RMRS | API | abdominales | DNV | abdominales | ABS/DNV | ABS/DNV | ABS/DNV | |||||||||
C/EL/E | C/EL/E/SL | SL | C/EL/E/SL | C/EL/E | SL | C/EL/E/SL | C/EL/E | SL | C/EL/E/SL | |||||||
Grado 2 | Grado 3 | ORQ | RQ3 | NVR3/RQ3 | NVR3/RQ3 | RQ3S/NVR3S | RQ4/NVR4 | |||||||||
PL C=1422 | BL C=1991 | PL C=1991 | BL C=2844 | PL C=2030,5 | BL C=3060,3 | PL C=2147 | PL C=2265,2 | BL C=3236 | PL C=2610 | PL C=2527 | BL C=3610 | PL C=3125 | PL C=2783,9 | BL C=3977 | ||
en | libras | libras | libras | libras | libras | libras | libras | libras | libras | libras | libras | libras | libras | libras | libras | |
5/8 | 23700 | 33200 | 33200 | 47500 | - | - | - | - | - | - | - | - | - | - | - | |
16/11 | 28600 | 40100 | 40100 | 57300 | - | - | - | - | - | - | - | - | - | - | - | |
3/4 | 34000 | 47600 | 47600 | 68000 | - | - | - | - | - | - | - | - | - | - | - | |
13/16 | 39800 | 55700 | 55700 | 79500 | - | - | - | - | - | - | - | - | - | - | - | |
7/8 | 46000 | 64400 | 64400 | 91800 | - | - | - | - | - | - | - | - | - | - | - | |
15/16 | 52600 | 73700 | 73700 | 105000 | - | - | - | - | - | - | - | - | - | - | - | |
1 | 59700 | 83600 | 83600 | 119500 | - | - | - | - | - | - | - | - | - | - | - | |
1 1/16 | 67200 | 94100 | 94100 | 135000 | - | - | - | - | - | - | - | - | - | - | - | |
1 1/8 | 75000 | 105000 | 105000 | 150000 | - | - | - | - | - | - | - | - | - | - | - | |
1 3/16 | 83400 | 116500 | 116500 | 167000 | - | - | - | - | - | - | - | - | - | - | - | |
1 1/4 | 92200 | 129000 | 129000 | 184000 | - | - | - | - | - | - | - | - | - | - | - | |
1 5/16 | 101500 | 142000 | 142000 | 203000 | - | - | - | - | - | - | - | - | - | - | - | |
1 3/8 | 111000 | 155000 | 155000 | 222000 | 158187 | 238413 | 167263 | 176471 | 252101 | 203333 | 196867 | 281238 | 243454 | 216880 | 309829 | |
1 7/16 | 120500 | 169000 | 169000 | 241000 | 172361 | 259777 | 182251 | 192284 | 274691 | 221553 | 214507 | 306439 | 265269 | 236314 | 337592 | |
1 1/2 | 131000 | 183500 | 183500 | 262000 | 187095 | 281983 | 197829 | 208721 | 298172 | 240491 | 232843 | 332633 | 287944 | 256515 | 366449 | |
1 9/16 | 142000 | 198500 | 198500 | 284000 | 202381 | 305022 | 213993 | 225774 | 322534 | 260140 | 251868 | 359811 | 311471 | 277473 | 396390 | |
1 5/8 | 153000 | 214000 | 214000 | 306000 | 218215 | 328885 | 230735 | 243437 | 347767 | 280492 | 271573 | 387961 | 335838 | 299181 | 427401 | |
1 11/16 | 166500 | 229000 | 229000 | 327000 | 234589 | 353564 | 248048 | 261704 | 373863 | 301540 | 291951 | 417072 | 361039 | 321631 | 459472 | |
1 3/4 | 176000 | 247000 | 247000 | 352000 | 251498 | 379048 | 265927 | 280568 | 400811 | 323274 | 312994 | 447134 | 387062 | 344814 | 492591 | |
1 13/16 | 188500 | 264000 | 264000 | 377000 | 268935 | 405330 | 284366 | 300021 | 428601 | 345689 | 334696 | 478136 | 413899 | 368721 | 526745 | |
1 7/8 | 201000 | 281000 | 281000 | 402000 | 286896 | 432399 | 303357 | 320057 | 457225 | 368775 | 357048 | 510068 | 441541 | 393346 | 561923 | |
1 15/16 | 214000 | 299000 | 299000 | 427000 | 305373 | 460247 | 322894 | 340670 | 486671 | 392526 | 380043 | 542918 | 469978 | 418679 | 598112 | |
2 | 227000 | 318000 | 318000 | 454000 | 324361 | 488865 | 342971 | 361853 | 516932 | 416932 | 403674 | 576676 | 499201 | 444712 | 635302 | |
2 1/16 | 241000 | 337000 | 337000 | 482000 | 343853 | 518243 | 363582 | 383598 | 547997 | 441988 | 427932 | 611331 | 529200 | 471437 | 673481 | |
2 1/8 | 255000 | 357000 | 357000 | 510000 | 363844 | 548373 | 384719 | 405899 | 579856 | 467684 | 452811 | 646873 | 559966 | 498845 | 712635 | |
2 3/16 | 269000 | 377000 | 377000 | 598000 | 384327 | 579244 | 406378 | 428750 | 612500 | 494013 | 478303 | 683290 | 591491 | 526928 | 752755 | |
2 1/4 | 284000 | 396000 | 396000 | 570000 | 405297 | 610849 | 428551 | 452144 | 645920 | 520968 | 504400 | 720572 | 623764 | 555679 | 793827 | |
2 5/16 | 299000 | 418000 | 418000 | 538000 | 426747 | 643178 | 451232 | 476074 | 680105 | 548540 | 531096 | 758708 | 656776 | 585088 | 835840 | |
2 3/8 | 314000 | 44000 | 44000 | 628000 | 448672 | 676222 | 474414 | 500532 | 715046 | 576721 | 558381 | 797687 | 690519 | 615147 | 878782 | |
2 7/16 | 330000 | 462000 | 462000 | 660000 | 471064 | 709972 | 498092 | 525514 | 750733 | 605505 | 586250 | 837499 | 724982 | 645849 | 922641 | |
2 1/2 | 346000 | 484000 | 484000 | 692000 | 493920 | 744418 | 522258 | 551010 | 787158 | 634883 | 614693 | 878133 | 760157 | 677184 | 967406 | |
2 9/16 | 363000 | 507000 | 507000 | 726000 | 517231 | 779553 | 546907 | 577016 | 824309 | 664847 | 643705 | 919578 | 796034 | 709145 | 1013064 | |
2 5/8 | 379000 | 530000 | 530000 | 758000 | 540993 | 815365 | 572032 | 603524 | 862177 | 695390 | 673276 | 961823 | 832603 | 741723 | 1059604 | |
2 16/11 | 396000 | 554000 | 554000 | 792000 | 565198 | 851847 | 597626 | 630528 | 900574 | 726504 | 703401 | 1004858 | 869857 | 774910 | 1107014 | |
2 3/4 | 413000 | 578000 | 578000 | 826000 | 589842 | 888989 | 623684 | 658020 | 940029 | 758181 | 734071 | 1048672 | 907784 | 808698 | 1155282 | |
2 13/16 | 431000 | 603000 | 603000 | 861000 | 614918 | 926783 | 650199 | 685994 | 979992 | 790414 | 765278 | 1093254 | 946377 | 843078 | 1204397 | |
2 7/8 | 449000 | 628000 | 628000 | 897000 | 640420 | 965218 | 677164 | 714444 | 1020634 | 823194 | 797016 | 1138593 | 985625 | 878042 | 1254345 | |
2 15/16 | 467000 | 654000 | 654000 | 934000 | 666341 | 1004287 | 704573 | 743362 | 1061945 | 856514 | 829276 | 1184680 | 1025519 | 913582 | 1305116 | |
3 | 485000 | 679000 | 679000 | 970000 | 692677 | 1043979 | 732419 | 772742 | 1103917 | 890365 | 862051 | 1231501 | 1066051 | 949689 | 1356698 | |
3 1/16 | 504000 | 705000 | 705000 | 1008000 | 719421 | 1084286 | 760698 | 802577 | 1146538 | 924742 | 895334 | 1279049 | 1107210 | 986356 | 1409079 | |
3 1/8 | 523000 | 732000 | 732000 | 1046000 | 746566 | 1125199 | 789400 | 832860 | 1189799 | 959634 | 929117 | 1327310 | 1148987 | 1023573 | 1462247 | |
3 3/16 | 542000 | 759000 | 759000 | 1084000 | 774107 | 1166708 | 818522 | 863584 | 1233692 | 995036 | 963393 | 1376275 | 1191374 | 1061333 | 1516190 | |
3 1/4 | 562000 | 787000 | 787000 | 1124000 | 802038 | 1208804 | 848055 | 894744 | 1278205 | 1030938 | 998153 | 1425933 | 1234361 | 1099628 | 1570897 | |
3 5/16 | 582000 | 814000 | 814000 | 1163000 | 830353 | 1251479 | 877995 | 926331 | 1323330 | 1067334 | 1033392 | 1476274 | 1277938 | 1138448 | 1626355 | |
3 3/8 | 602000 | 843000 | 843000 | 1204000 | 859045 | 1294723 | 908333 | 958340 | 1369057 | 1104215 | 1069100 | 1527285 | 1322096 | 1177787 | 1682552 | |
3 7/16 | 622000 | 871000 | 871000 | 1244000 | 888109 | 1338528 | 939065 | 990763 | 1415376 | 1141573 | 1105271 | 1578958 | 1366826 | 1217635 | 1739478 | |
3 1/2 | 643000 | 900000 | 900000 | 1285000 | 917539 | 1382883 | 970183 | 1023595 | 1462278 | 1179402 | 1141896 | 1631280 | 1412119 | 1257984 | 1797119 | |
3 9/16 | 664000 | 929000 | 929000 | 1327000 | 947328 | 1427780 | 1001681 | 1056827 | 1509752 | 1217693 | 1178969 | 1684242 | 1457965 | 1298826 | 1855465 | |
3 5/8 | 685000 | 958000 | 958000 | 1369000 | 977470 | 1473210 | 1033553 | 1090453 | 1557790 | 1256438 | 1216482 | 1737832 | 1504356 | 1340152 | 1914503 | |
3 3/4 | 728000 | 1019000 | 1019000 | 1455000 | 1038792 | 1565631 | 1098392 | 1158863 | 1655518 | 1335260 | 1292798 | 1846854 | 1598731 | 1424226 | 2034609 | |
3 7/8 | 772000 | 1080000 | 1080000 | 1543000 | 1101454 | 1660074 | 1164650 | 1228768 | 1755383 | 1415807 | 1370783 | 1958261 | 1695171 | 1510139 | 2157342 | |
3 15/16 | 794000 | 1111000 | 1111000 | 1587000 | 1133274 | 1708031 | 1198295 | 1264266 | 1806093 | 1456707 | 1410383 | 2014832 | 1744142 | 1553765 | 2219664 | |
4 | 816000 | 1143000 | 1143000 | 1632000 | 1165410 | 1756466 | 1232275 | 1300117 | 1857309 | 1498015 | 1450377 | 2071967 | 1793601 | 1597825 | 2282608 | |
4 1/8 | 862000 | 1207000 | 1207000 | 1724000 | 1230610 | 1854734 | 1301217 | 1372853 | 1961219 | 1581824 | 1531521 | 2187886 | 1893946 | 1687218 | 2410311 | |
4 1/4 | 908000 | 1272000 | 1272000 | 1817000 | 1297007 | 1954805 | 1371423 | 1446925 | 2067035 | 1667170 | 1614153 | 2305932 | 1996133 | 1778251 | 2540358 | |
4 3/8 | 956000 | 1338000 | 1338000 | 1911000 | 1364552 | 2056606 | 1442843 | 1522277 | 2174681 | 1753992 | 1698214 | 2426019 | 2100086 | 1870857 | 2672653 | |
4 1/2 | 1004000 | 1405000 | 1405000 | 2008000 | 1433196 | 2160004 | 1515426 | 1598856 | 2284079 | 1842227 | 1783643 | 2548061 | 2205732 | 1964972 | 2807102 | |
4 5/8 | 1053000 | 1474000 | 1474000 | 2105000 | 1502892 | 2265107 | 1589121 | 1676607 | 2395153 | 1931814 | 1870381 | 2671972 | 2312996 | 2060527 | 2943610 | |
4 3/4 | 1102000 | 1543000 | 1543000 | 2204000 | 1573591 | 2371662 | 1663876 | 1755478 | 2507825 | 2022690 | 1958367 | 2797667 | 2421803 | 2157458 | 3082083 | |
4 7/8 | 1153000 | 1613000 | 1613000 | 2305000 | 1645244 | 2479655 | 1739640 | 1835413 | 2622019 | 2114793 | 2047541 | 2925058 | 2532079 | 2255698 | 3222425 | |
5 | 1203000 | 1685000 | 1685000 | 2407000 | 1717804 | 2589014 | 1816363 | 1916360 | 2737657 | 2208061 | 2137843 | 3054061 | 2643751 | 2355180 | 3364543 | |
5 1/8 | 1255000 | 1757000 | 1757000 | 2509000 | 1791221 | 2699666 | 1893992 | 1998263 | 2854661 | 2302431 | 2229212 | 3184588 | 2756742 | 2455838 | 3508340 | |
5 1/4 | - | - | - | - | 1865448 | 2811539 | 1972478 | 2081070 | 2972957 | 2397842 | 2321589 | 3316555 | 2870979 | 2557606 | 3653723 | |
5 3/8 | 1359000 | 1903000 | 1903000 | 2718000 | 1940436 | 2924558 | 2051768 | 2164726 | 3092465 | 2494232 | 2414913 | 3449876 | 2986388 | 2660418 | 3800597 | |
5 1/2 | - | - | - | - | 2016137 | 3038652 | 2131813 | 2249176 | 3213109 | 2591537 | 2509125 | 3584463 | 3102894 | 2764207 | 3948867 | |
5 5/8 | 1466000 | 2052000 | 2052000 | 2935000 | 2092502 | 3153747 | 2212559 | 2334369 | 3334812 | 2689697 | 2604163 | 3720232 | 3220423 | 2868907 | 4098439 | |
5 3/4 | 1520000 | 2128000 | 2128000 | 3039000 | 2169484 | 3269771 | 2293958 | 2420248 | 3457497 | 2788649 | 2699968 | 3857097 | 3338900 | 2974452 | 4249217 | |
5 7/8 | - | - | - | - | 2247033 | 3386651 | 2375957 | 2506761 | 3581087 | 2888331 | 2796480 | 3994971 | 3458250 | 3080776 | 4401108 | |
6 | 1629000 | 2280000 | 2280000 | 3257000 | 2325102 | 3504313 | 2458504 | 2593854 | 3705505 | 2988680 | 2893638 | 4133768 | 3578401 | 3187811 | 4554015 | |
6 1/8 | - | - | - | - | 2403641 | 3622686 | 2541550 | 2681472 | 3830674 | 3089635 | 2991382 | 4273403 | 3699276 | 3295492 | 4707846 | |
6 1/4 | 1684000 | 2357000 | 2357000 | 3367000 | 2482604 | 3741695 | 2625043 | 2769561 | 3956516 | 3191133 | 3089653 | 4413790 | 3820801 | 3403753 | 4862504 | |
6 3/8 | 1795000 | 2512000 | 2512000 | 3589000 | 2651941 | 3861269 | 2708932 | 2858069 | 4082955 | 3293113 | 3188389 | 4554842 | 3942903 | 3512527 | 5017896 | |
Nota: Prueba Carga = cXd2(44-2.032Xd) |
Cadena de eslabones sin pernos
Cadena de ancla de eslabón abierto/cadena de ancla sin espárragos, tamaño del eslabón (6*3.6D), carga de prueba y peso | |||||||||
Diámetro D(Φ) | Tamaño del eslabón de la cadena | Cadena de eslabones abiertos BM1/U1 | Cadena de eslabones abiertos BM2/U2 | Cadena de eslabones abiertos BM3/U3 | Peso aproximado | ||||
Longitud exterior (L) | Ancho exterior (B) | Carga de prueba | Rotura Carga | Carga de prueba | Carga de rotura | Carga de prueba | Carga de rotura | 27,5m | |
MM | MM | MM | kn | kn | kn | kn | kn | kn | KG |
16 | 96 | 57.6 | 47.10 | 94.72 | 66.20 | 132.30 | 92.42 | 184.83 | 139.43 |
17.5 | 105 | 63 | 56.35 | 113.31 | 78.89 | 157.78 | 110.55 | 221.10 | 178.35 |
19 | 114 | 68.4 | 66.42 | 133.57 | 93.60 | 187.20 | 130.32 | 260.64 | 217.68 |
20.5 | 123 | 73.8 | 77.33 | 155.49 | 108.64 | 217.27 | 151.70 | 303.42 | 229.14 |
22 | 132 | 79.2 | 89.06 | 179.08 | 125.40 | 250.90 | 174.40 | 349.40 | 264.49 |
24 | 144 | 86.4 | 105.98 | 213.25 | 149.90 | 298.90 | 207.90 | 415.80 | 341.82 |
26 | 156 | 93.6 | 124.38 | 250.12 | 175.40 | 350.80 | 244.00 | 488.00 | 369.94 |
28 | 168 | 100.8 | 144.26 | 290.08 | 203.80 | 406.70 | 283.00 | 566.00 | 427.98 |
30 | 180 | 108 | 165.60 | 333.00 | 234.20 | 467.50 | 324.00 | 649.80 | 490.98 |
32 | 192 | 115.2 | 188.42 | 378.88 | 265.60 | 531.20 | 369.60 | 739.30 | 559.65 |
34 | 204 | 122.4 | 212.70 | 427.72 | 299.90 | 599.80 | 417.30 | 834.60 | 671.52 |
36 | 216 | 129.6 | 238.46 | 479.52 | 336.10 | 672.30 | 467.80 | 935.70 | 707.85 |
38 | 228 | 136.8 | 265.70 | 534.28 | 374.40 | 748.70 | 521.30 | 1042.50 | 788.98 |
40 | 240 | 144 | 294.40 | 592.00 | 414.50 | 829.10 | 577.60 | 1155.20 | 869.36 |
42 | 252 | 151.2 | 324.58 | 652.68 | 457.70 | 915.30 | 636.80 | 1273.60 | 959.30 |
44 | 264 | 158.4 | 356.22 | 716.32 | 502.70 | 999.60 | 698.90 | 1398.00 | 1111.25 |
46 | 276 | 165.6 | 389.34 | 782.92 | 548.80 | 1097.60 | 763.90 | 1527.80 | 1152.07 |
48 | 288 | 172.8 | 423.94 | 852.48 | 597.80 | 1195.60 | 831.70 | 1663.50 | 1256.26 |
50 | 300 | 180 | 460.00 | 926.09 | 648.80 | 1293.60 | 902.50 | 1805.00 | 1360.41 |
52 | 312 | 187.2 | 497.54 | 1000.48 | 697.63 | 1395.26 | 976.14 | 1952.28 | 1485.61 |
54 | 324 | 194.4 | 536.54 | 1078.92 | 752.33 | 1504.66 | 1052.68 | 2105.36 | 1648.08 |
56 | 336 | 201.6 | 577.02 | 1160.32 | 809.09 | 1618.18 | 1132.10 | 2264.20 | 1715.97 |
58 | 348 | 208.8 | 618.98 | 1244.68 | 867.91 | 1735.82 | 1214.40 | 2428.80 | 1844.50 |
60 | 360 | 216 | 662.40 | 1332.00 | 928.80 | 1857.60 | 1299.60 | 2599.20 | 1973.29 |
62 | 372 | 223.2 | 707.30 | 1422.28 | 991.75 | 1983.50 | 1387.68 | 2775.36 | 2101.56 |
64 | 384 | 230.4 | 753.66 | 1515.52 | 1056.77 | 2113.54 | 1478.66 | 2957.32 | 2298.10 |
66 | 396 | 237.6 | 801.50 | 1611.72 | 1123.85 | 2247.70 | 1572.52 | 3145.04 | 2398.10 |
68 | 408 | 244.8 | 850.82 | 1710.88 | 1192.99 | 2385.98 | 1669.26 | 3338.52 | 2522.88 |
70 | 420 | 252 | 901.60 | 1813.00 | 1264.20 | 2528.40 | 1768.90 | 3537.80 | 2697.65 |
U2 / U3 16MM Stud / Inmersión en caliente de la cadena de ancla Studless Link galvanizada o pintada en negro
U2 / U3 17.5MM Stud / Inmersión en caliente de la cadena de ancla de enlace Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/U3 19MM del vínculo Studless galvanizada o pintada en negro
U2 / U3 20.5MM Stud / Inmersión en caliente de la cadena de ancla Studless Link galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 22M M del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 24M M del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 26M M del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 28MM del vínculo Studless galvanizada o pintada en negro
U2 / U3 30MM Stud / Cadena de ancla Studless Link galvanizada en caliente o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 32M M del vínculo Studless galvanizada o pintada en negro
Inmersión caliente de U2/de U3 34MM del perno prisionero/del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 36M M del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 38MM del vínculo Studless galvanizada o pintada en negro
U2 / U3 40MM Stud / Cadena de ancla Studless Link galvanizada en caliente o pintada en negro
Inmersión caliente del perno prisionero/de U3 42M M de U2/del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 44M M del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 46M M del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 48MM del vínculo Studless galvanizada o pintada en negro
U2 / U3 50MM Stud / Cadena de ancla Studless Link galvanizada en caliente o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 52M M del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 54M M del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U3 56M M de U2/del vínculo Studless galvanizada o pintada en negro
Inmersión caliente de U2/de U3 58MM del perno prisionero/del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 60MM del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 62M M del vínculo Studless galvanizada o pintada en negro
Inmersión caliente de U2/de U3 64MM del perno prisionero/del vínculo Studless galvanizada o pintada en negro
Inmersión caliente de U2/de U3 66M M del perno prisionero/del vínculo Studless galvanizada o pintada en negro
Inmersión caliente de U2/de U3 68MM del perno prisionero/del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/U3 70MM del vínculo Studless galvanizada o pintada en negro
Inmersión caliente de U2/de U3 73MM del perno prisionero/del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U3 76M M de U2/del vínculo Studless galvanizada o pintada en negro
Inmersión caliente de U2/de U3 78MM del perno prisionero/del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 81MM del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 84M M del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/U3 87MM del vínculo Studless galvanizada o pintada en negro
U2 / U3 90MM Stud / Cadena de ancla Studless Link galvanizada en caliente o pintada en negro
Inmersión caliente del perno prisionero/de U2/U3 92MM del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 los 95MM del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/U3 97MM del vínculo Studless galvanizada o pintada en negro
U2 / U3 100MM Stud / Cadena de ancla Studless Link galvanizada en caliente o pintada en negro
Inmersión caliente del perno prisionero/de Studless del vínculo U2/de U3 102M M galvanizada o pintada en negro
U2 / U3 105MM Stud / Inmersión en caliente de la cadena de ancla Studless Link galvanizada o pintada en negro
U2 / U3 107MM Stud / Inmersión en caliente de la cadena de ancla Studless del vínculo galvanizada o pintada en negro
U2 / U3 111MM Stud / Inmersión en caliente de la cadena de ancla Studless del vínculo galvanizada o pintada en negro
Inmersión caliente de U2/de U3 114MM del perno prisionero/del vínculo Studless galvanizada o pintada en negro
U2 / U3 117MM Stud / Cadena de ancla Studless Link galvanizada en caliente o pintada en negro
U2 / U3 120MM Stud / Cadena de ancla Studless Link galvanizada en caliente o pintada en negro
U2 / U3 122MM Stud / Cadena de ancla Studless Link galvanizada en caliente o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 124M M del vínculo Studless galvanizada o pintada en negro
U2 / U3 127MM Stud / Inmersión en caliente de la cadena de ancla Studless Link galvanizada o pintada en negro
U2 / U3 130MM Stud / Cadena de ancla Studless Link galvanizada en caliente o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 132M M del vínculo Studless galvanizada o pintada en negro
U2 / U3 137MM Stud / Inmersión en caliente de la cadena de ancla Studless Link galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 142M M del vínculo Studless galvanizada o pintada en negro
Inmersión caliente del perno prisionero/de U2/de U3 152MM del vínculo Studless galvanizada o pintada en negro
Cadena de ancla y accesorios:
Unión de formas (KS) a los extremos del ancla y del casillero, cadena del ancla:

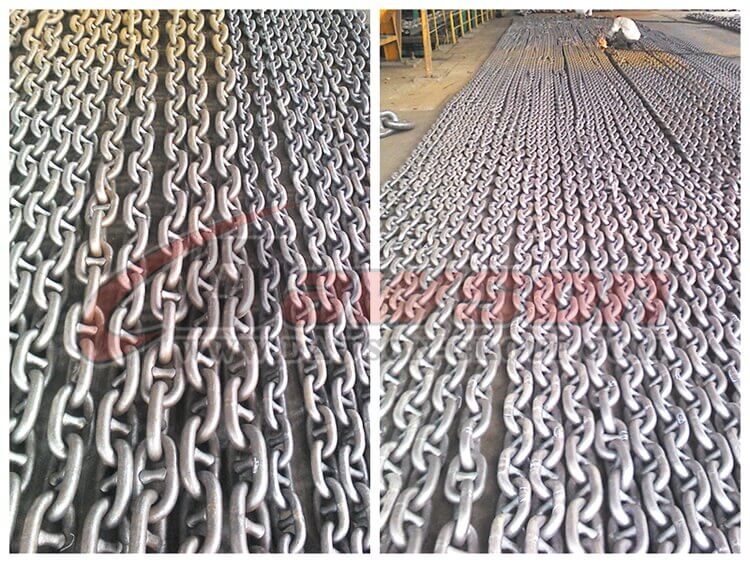

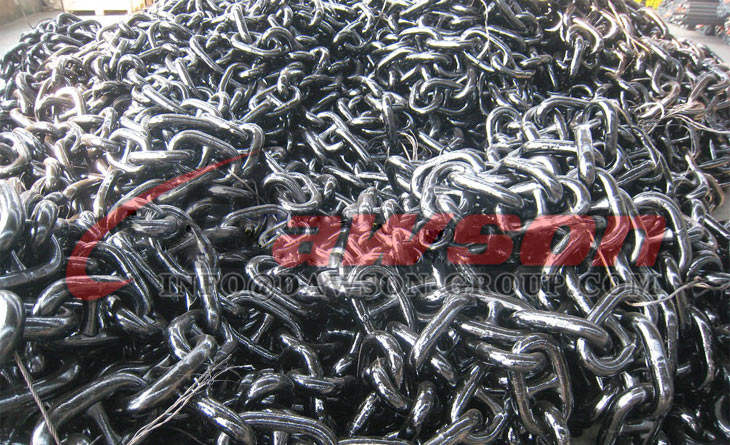

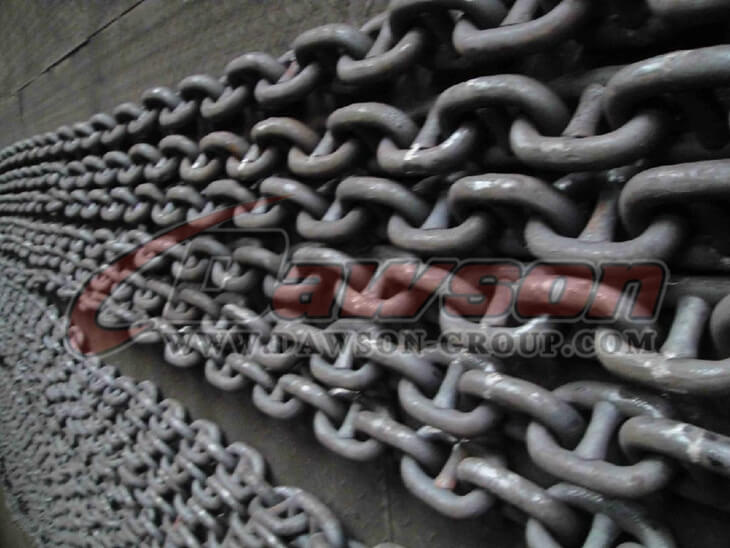

Productos mostrar:
Otros productos relacionados:
Solicitud de cadena de ancla marina:

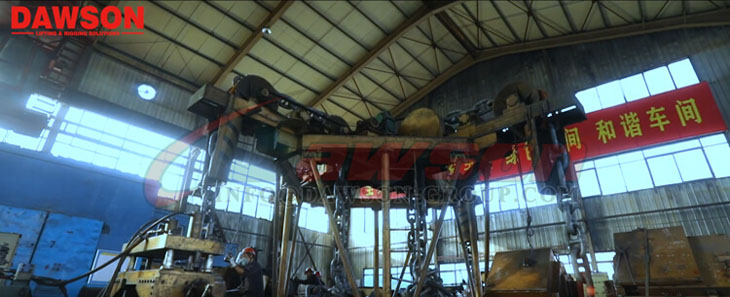

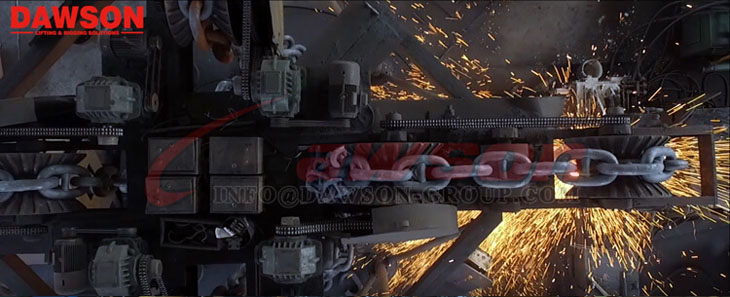

Muestra de fábrica y prueba:
Máquina de prueba de carga:
Transporte:
Muestra de fábrica y paquete:
contenido está vacío!
