DAWSON/OEM
34mm-152mm
Estado de Disponibilidad: | |
---|---|
Cantidad: | |
- Dawson Group Ltd. - Fabricante, proveedor de China, fábrica

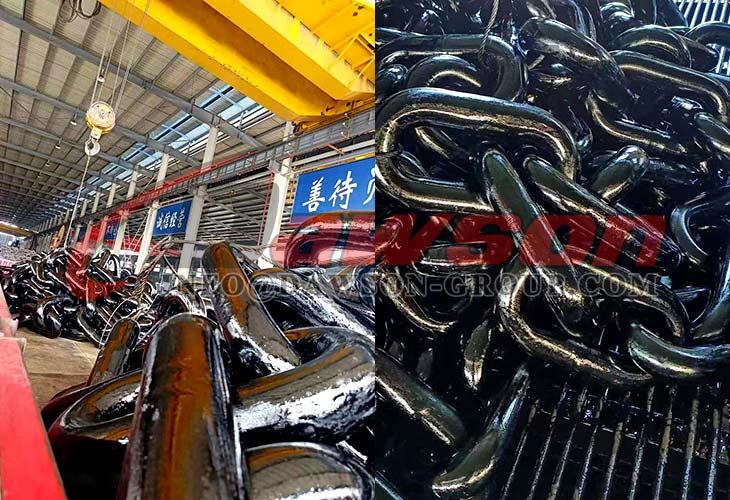

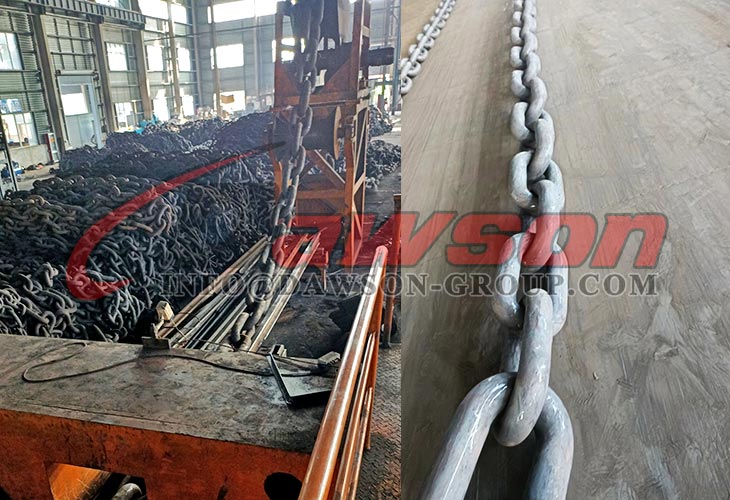

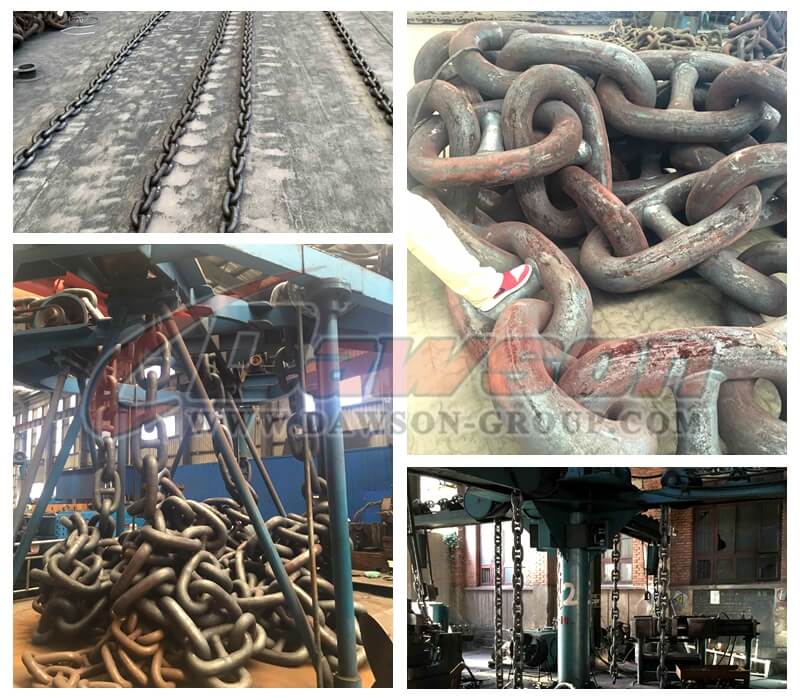

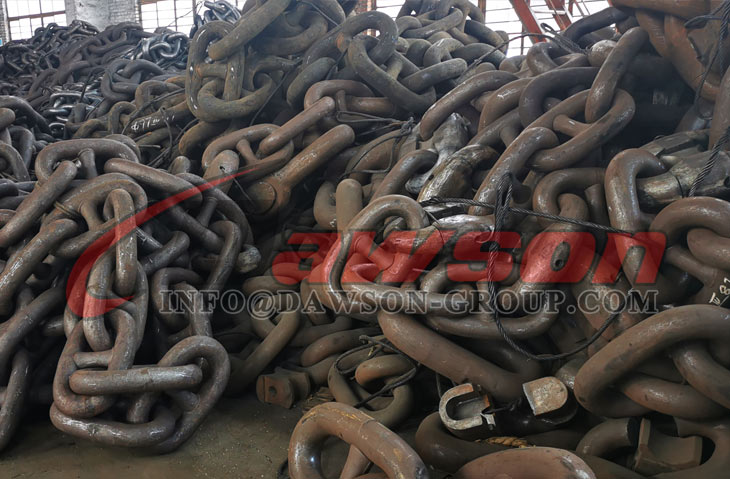

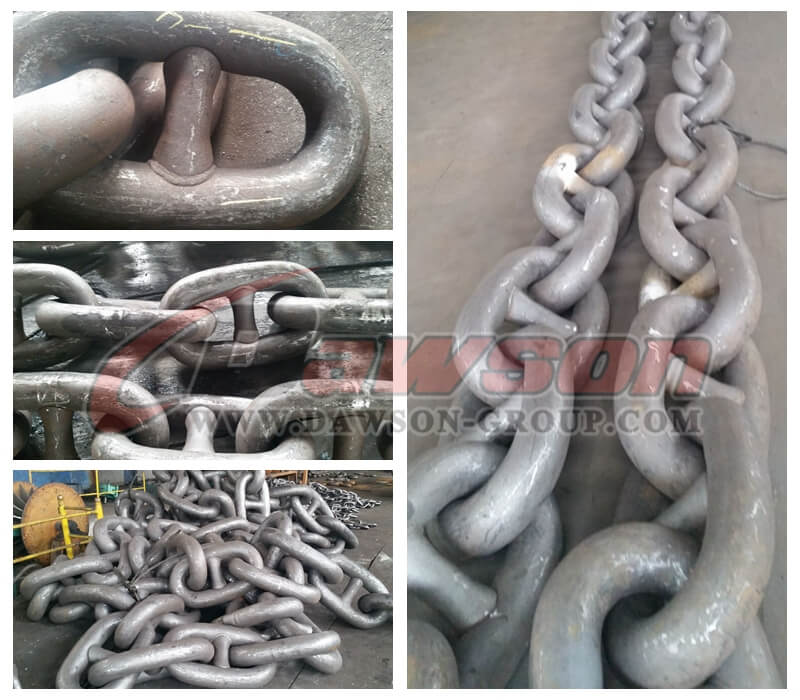

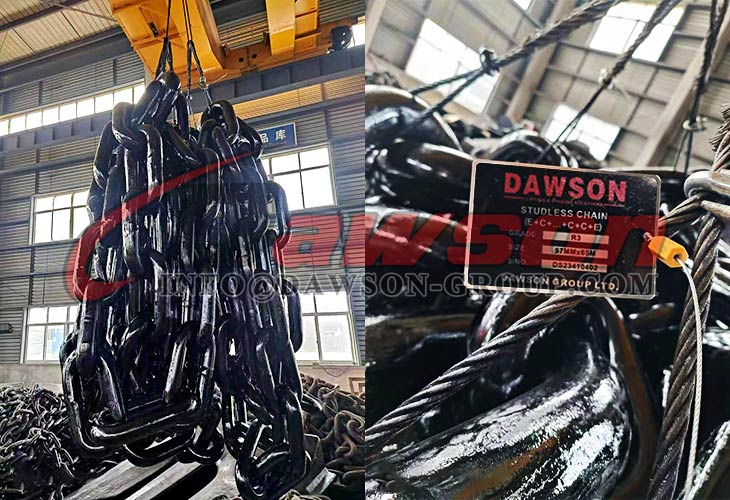

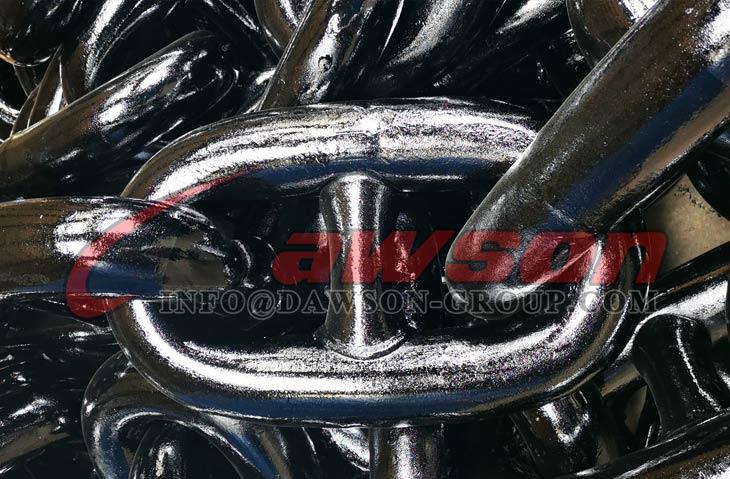

Cadena de amarre costa afuera
Las cadenas de amarre en alta mar se utilizan principalmente para sistemas de producción flotante de petróleo en alta mar, plataformas de perforación semisumergibles, estructuras de amarre de punto único, estructuras de instalaciones de amarre FPSO, etc.Debido a que las cadenas de amarre deben estar sumergidas durante mucho tiempo en el agua de mar, las cadenas de amarre tienen las características de alta resistencia, buena tenacidad, resistencia a la corrosión del agua de mar, resistencia a la fatiga, resistencia al desgaste y otras propiedades.
Detalle del producto
1. Tipo: Cadena de Amarre
2. Diámetro: 34 mm a 152 mm, 1-3/8 - 6 pulgadas
3. Grado: R3, R3S, R4, R4S, R5
4. Certificado ABS, LR, BV, NK, GL, DNV, KR, IRS, RS,CCS

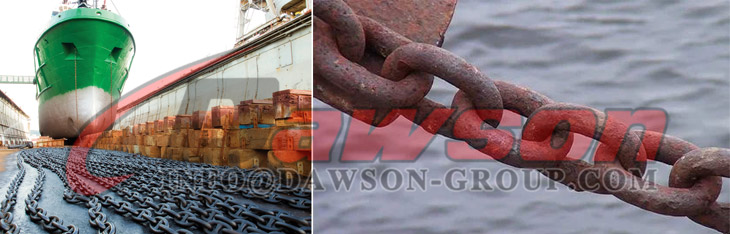

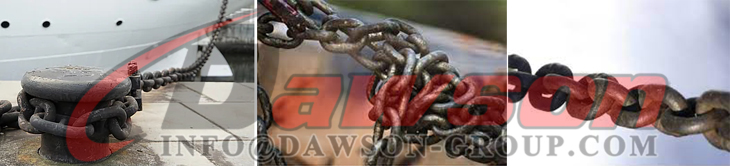

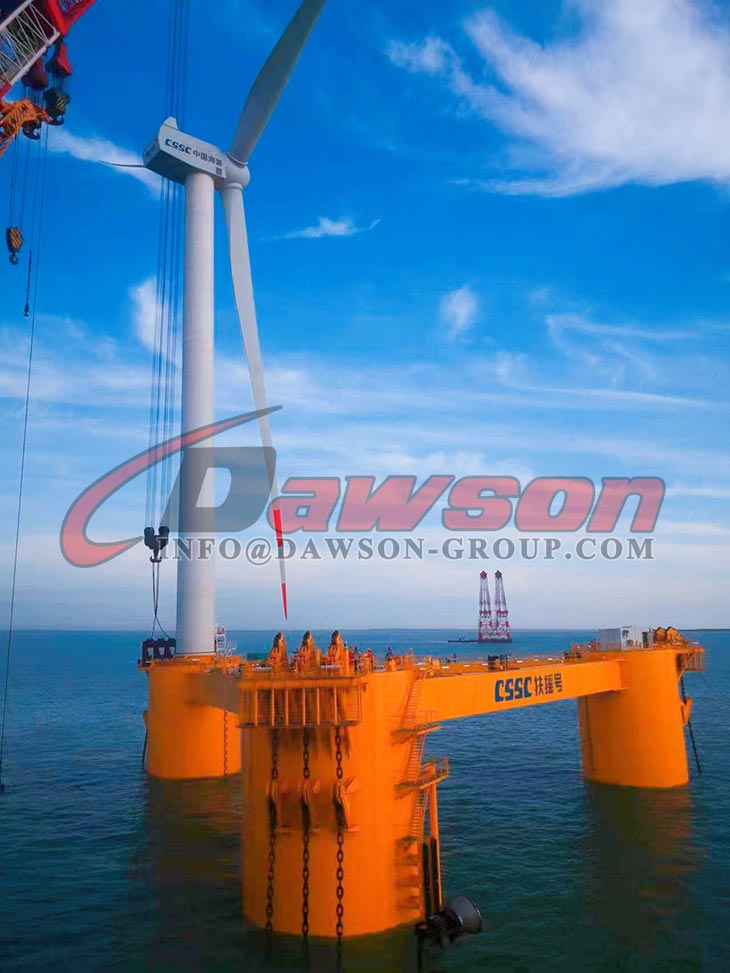

5. Aplicación: plataforma petrolera en alta mar, buque de almacenamiento de petróleo en alta mar, boyas en alta mar y otras instalaciones de desarrollo oceánico
Hojas de datos (diámetro mm)

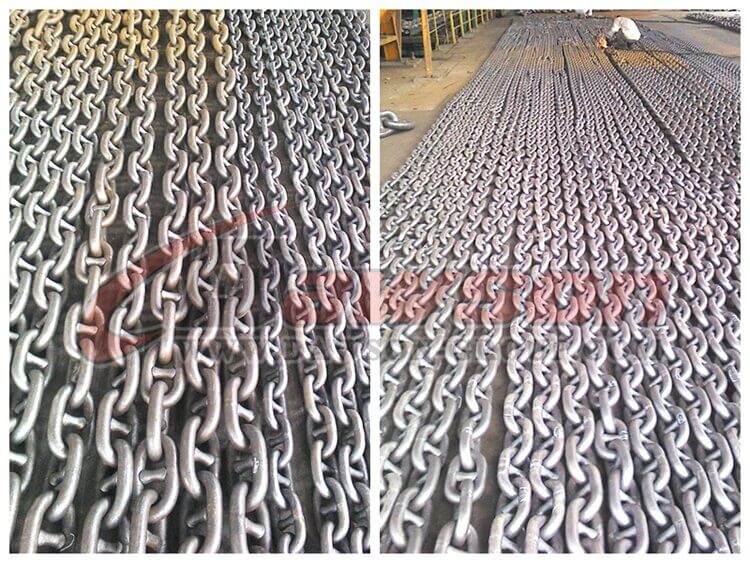

Cadenas de ancla y accesorios de grado 2 y 3, ø16 mm - ø152 mm (5/8 - 6 pulgadas)
Cadenas y accesorios de amarre para alta mar de grado R3, R3S y R4, hasta ø152 mm (6 pulgadas)
Carga de prueba de cadena de ancla y accesorios y cadena de amarre | ||||||||||||||||
Diámetro de cadena | Cadena de ancla | Cadena de amarre en alta mar | ||||||||||||||
ABS, BV, CCS, CR, DNV, GL, KR, LR, NK, RINA,RMRS | API | abdominales | DNV | abdominales | ABS/DNV | ABS/DNV | ABS/DNV | |||||||||
C/EL/E | C/EL/E/SL | SL | C/EL/E/SL | C/EL/E | SL | C/EL/E/SL | C/EL/E | SL | C/EL/E/SL | |||||||
Grado 2 | Grado 3 | ORQ | RQ3 | NVR3/RQ3 | NVR3/RQ3 | RQ3S/NVR3S | RQ4/NVR4 | |||||||||
PL C=0,098 | BL C=0,0137 | PL C=0,0137 | BL C=0,0196 | PL C=0,014 | BL C=0,0211 | PL C=0,0148 | PL C=0,0156 | BL C=0,0223 | PL C=0,0180 | PL C=0,0174 | BL C=0,0249 | PL C=0,0216 | PL C=0,0192 | BL C=0,0274 | ||
milímetros | kn | kn | kn | kn | kn | kn | kn | kn | kn | kn | kn | kn | kn | kn | kn | |
16 | 107 | 150 | 150 | 216 | - | - | - | - | - | - | - | - | - | - | - | |
17.5 | 127 | 179 | 179 | 256 | - | - | - | - | - | - | - | - | - | - | - | |
19 | 150 | 211 | 211 | 301 | - | - | - | - | - | - | - | - | - | - | - | |
20.5 | 175 | 244 | 244 | 349 | - | - | - | - | - | - | - | - | - | - | - | |
22 | 200 | 280 | 280 | 401 | - | - | - | - | - | - | - | - | - | - | - | |
24 | 237 | 332 | 332 | 476 | - | - | - | - | - | - | - | - | - | - | - | |
26 | 278 | 389 | 389 | 556 | - | - | - | - | - | - | - | - | - | - | - | |
28 | 321 | 449 | 449 | 642 | - | - | - | - | - | - | - | - | - | - | - | |
30 | 368 | 514 | 514 | 735 | - | - | - | - | - | - | - | - | - | - | - | |
32 | 417 | 583 | 583 | 833 | - | - | - | - | - | - | - | - | - | - | - | |
34 | 468 | 655 | 655 | 937 | 668 | 1007 | 706 | 745 | 1064 | 859 | 831 | 1188 | 1031 | 916 | 1308 | |
36 | 523 | 732 | 732 | 1050 | 746 | 1124 | 789 | 832 | 1189 | 960 | 928 | 1327 | 1151 | 1022 | 1460 | |
38 | 581 | 812 | 812 | 1160 | 828 | 1248 | 876 | 923 | 1319 | 1065 | 1029 | 1473 | 1278 | 1135 | 1621 | |
40 | 640 | 896 | 896 | 1280 | 914 | 1376 | 967 | 1019 | 1456 | 1176 | 1136 | 1626 | 1411 | 1253 | 1789 | |
42 | 703 | 987 | 987 | 1400 | 999 | 1513 | 1056 | 1114 | 1592 | 1285 | 1242 | 1777 | 1542 | 1370 | 1956 | |
44 | 769 | 1080 | 1080 | 1540 | 1097 | 1654 | 1160 | 1223 | 1748 | 1411 | 1364 | 1951 | 1693 | 1503 | 2147 | |
46 | 837 | 1170 | 1170 | 1680 | 1194 | 1800 | 1263 | 1331 | 1902 | 1535 | 1484 | 2124 | 1843 | 1636 | 2337 | |
48 | 908 | 1270 | 1270 | 1810 | 1295 | 1952 | 1369 | 1443 | 2063 | 1665 | 1610 | 2304 | 2037 | 1775 | 2535 | |
50 | 981 | 1370 | 1370 | 1960 | 1400 | 2110 | 1480 | 1561 | 2230 | 1800 | 1743 | 2490 | 2160 | 1918 | 2740 | |
52 | 1060 | 1480 | 1480 | 2110 | 1508 | 2273 | 1594 | 1682 | 2402 | 1939 | 1877 | 2682 | 2327 | 2066 | 2952 | |
54 | 1140 | 1590 | 1590 | 2270 | 1620 | 2441 | 1712 | 1806 | 2580 | 2083 | 2017 | 2881 | 2499 | 2219 | 3170 | |
56 | 1220 | 1710 | 1710 | 2430 | 1735 | 2615 | 1834 | 1935 | 2764 | 2231 | 2160 | 3086 | 2677 | 2378 | 3396 | |
58 | 1290 | 1810 | 1810 | 2600 | 1851 | 2794 | 1960 | 2068 | 2953 | 2383 | 2308 | 3297 | 2860 | 2540 | 3628 | |
60 | 1380 | 1940 | 1940 | 2770 | 1976 | 2978 | 2089 | 2203 | 3147 | 2540 | 2460 | 3514 | 3048 | 2708 | 3867 | |
62 | 1470 | 2060 | 2060 | 2940 | 2101 | 3166 | 2221 | 2343 | 3347 | 2701 | 2616 | 3737 | 3242 | 2879 | 4112 | |
64 | 1560 | 2190 | 2190 | 3130 | 2230 | 3360 | 2357 | 2486 | 3551 | 2867 | 2776 | 3965 | 3440 | 3055 | 4364 | |
66 | 1660 | 2310 | 2310 | 3300 | 2361 | 3559 | 2496 | 2633 | 3761 | 3036 | 2940 | 4200 | 3643 | 3235 | 4621 | |
68 | 1750 | 2450 | 2450 | 3500 | 2496 | 3762 | 2639 | 2784 | 3976 | 3209 | 3108 | 4440 | 3851 | 3420 | 4885 | |
70 | 1840 | 2580 | 2580 | 3690 | 2631 | 3970 | 2785 | 2938 | 4196 | 3387 | 3289 | 4685 | 4064 | 3610 | 5156 | |
73 | 1990 | 2790 | 2790 | 3990 | 2847 | 4291 | 3010 | 3175 | 4535 | 3660 | 3545 | 5064 | 4392 | 3900 | 5572 | |
76 | 2150 | 3010 | 3010 | 4300 | 3066 | 4621 | 3242 | 3419 | 4884 | 3942 | 3818 | 5454 | 4731 | 4206 | 6001 | |
78 | 2260 | 3160 | 3160 | 4500 | 3216 | 4847 | 3400 | 3587 | 5123 | 4135 | 4004 | 5720 | 4962 | 4411 | 6295 | |
81 | 2410 | 3380 | 3380 | 4820 | 3446 | 5194 | 3643 | 3843 | 5490 | 4431 | 4291 | 6130 | 5317 | 4727 | 6745 | |
84 | 2580 | 3610 | 3610 | 5160 | 3683 | 5550 | 3893 | 4107 | 5866 | 4735 | 4585 | 6550 | 5682 | 5051 | 7208 | |
87 | 2750 | 3850 | 3850 | 5500 | 3925 | 5916 | 4149 | 4377 | 6252 | 5046 | 4887 | 6981 | 6056 | 5383 | 7682 | |
90 | 2920 | 4090 | 4090 | 5840 | 4173 | 6289 | 4412 | 4653 | 6647 | 5365 | 5196 | 7422 | 6439 | 5724 | 8167 | |
92 | 3040 | 4260 | 4260 | 6080 | 4242 | 6544 | 4590 | 4842 | 6916 | 5582 | 5405 | 7722 | 6699 | 5955 | 8497 | |
95 | 3230 | 4510 | 4510 | 6440 | 4599 | 6932 | 4862 | 5128 | 7326 | 5913 | 5726 | 8180 | 7096 | 6308 | 9001 | |
97 | 3340 | 4680 | 4680 | 6690 | 4774 | 7195 | 5047 | 5323 | 7604 | 6138 | 5943 | 8490 | 7365 | 6547 | 9343 | |
100 | 3530 | 4940 | 4940 | 7060 | 5040 | 7596 | 5328 | 5620 | 8028 | 6480 | 6275 | 8964 | 7776 | 6912 | 9864 | |
102 | 3660 | 5120 | 5120 | 7320 | 5220 | 7868 | 5519 | 5821 | 8315 | 6712 | 6500 | 9285 | 8054 | 7160 | 10217 | |
105 | 3850 | 5390 | 5390 | 7700 | 5495 | 8282 | 5809 | 6128 | 8753 | 7065 | 6842 | 9773 | 8478 | 7536 | 10754 | |
107 | 3980 | 5570 | 5570 | 7960 | 5681 | 8561 | 6005 | 6334 | 9048 | 7304 | 7072 | 10103 | 8764 | 7791 | 11118 | |
111 | 4250 | 5940 | 5940 | 8480 | 6058 | 9130 | 6401 | 6755 | 9650 | 7789 | 7543 | 10775 | 9347 | 8309 | 11856 | |
114 | 4440 | 6230 | 6230 | 8890 | 6346 | 9565 | 6709 | 7077 | 10109 | 8159 | 7901 | 11287 | 9791 | 8704 | 12420 | |
117 | 4650 | 6510 | 6510 | 9300 | 6639 | 10005 | 7018 | 7402 | 10574 | 8535 | 8265 | 11807 | 10242 | 9105 | 12993 | |
120 | 4850 | 6810 | 6810 | 9720 | 6953 | 10452 | 7331 | 7733 | 11047 | 8916 | 8634 | 12334 | 10700 | 9511 | 13573 | |
122 | 5000 | 7000 | 7000 | 9990 | 7135 | 10753 | 7542 | 7956 | 11365 | 9173 | 8883 | 12690 | 11008 | 9785 | 13964 | |
124 | 5140 | 7200 | 7200 | 10280 | 7336 | 11057 | 7755 | 8175 | 11688 | 9433 | 9134 | 13048 | 11319 | 10062 | 14358 | |
127 | 5350 | 7490 | 7490 | 10710 | 7641 | 11516 | 8078 | 8515 | 12172 | 9825 | 9514 | 13951 | 11790 | 10480 | 14955 | |
130 | 5570 | 7800 | 7800 | 11140 | 7950 | 11981 | 8404 | 8858 | 12663 | 10222 | 9898 | 14140 | 12266 | 10903 | 15559 | |
132 | 5720 | 8000 | 8000 | 11420 | 8157 | 12294 | 8623 | 9090 | 12994 | 10488 | 10157 | 14509 | 12586 | 11187 | 15965 | |
137 | 6080 | 8510 | 8510 | 12160 | 8682 | 13085 | 9178 | 9674 | 13829 | 11163 | 10809 | 15442 | 13395 | 11907 | 16992 | |
142 | 6450 | 9030 | 9030 | 12910 | 9214 | 13887 | 9740 | 10268 | 14677 | 11847 | 11472 | 16389 | 14217 | 12637 | 18034 | |
147 | 6840 | 9560 | 9560 | 13660 | 9753 | 14670 | 10310 | 10869 | 15536 | 12540 | 12144 | 17348 | 15049 | 13377 | 19089 | |
152 | 7220 | 10100 | 10100 | 14430 | 10299 | 15522 | 10887 | 11477 | 16405 | 13242 | 12823 | 18318 | 15890 | 14125 | 20157 | |
157 | 7600 | 10640 | 10640 | 15200 | 11126 | 16768 | 11762 | 12090 | 17282 | 13950 | 13508 | 19297 | 16740 | 14880 | 21234 | |
162 | 7990 | 11180 | 11180 | 15980 | 11405 | 17189 | 12057 | 12708 | 18166 | 14663 | 14199 | 20284 | 17596 | 15641 | 22320 | |
Nota: Carga de prueba = cXd2(44-0,08Xd) |
Hojas de datos (pulgadas de diámetro)
Cadenas de ancla y accesorios de grado 2 y 3, ø16 mm - ø152 mm (5/8 - 6 pulgadas)
Cadenas y accesorios de amarre para alta mar de grado R3, R3S y R4, hasta ø152 mm (6 pulgadas)
Carga de prueba de cadena de ancla y accesorios y cadena de amarre | ||||||||||||||||
Diámetro de cadena | Cadena de ancla | Cadena de amarre en alta mar | ||||||||||||||
ABS, BV, CCS, CR, DNV, GL, KR, LR, NK, RINA, RMRS | API | abdominales | DNV | abdominales | ABS/DNV | ABS/DNV | ABS/DNV | |||||||||
C/EL/E | C/EL/E/SL | SL | C/EL/E/SL | C/EL/E | SL | C/EL/E/SL | C/EL/E | SL | C/EL/E/SL | |||||||
Grado 2 | Grado 3 | ORQ | RQ3 | NVR3/RQ3 | NVR3/RQ3 | RQ3S/NVR3S | RQ4/NVR4 | |||||||||
PL C=1422 | BL C=1991 | PL C=1991 | BL C=2844 | PL C=2030,5 | BL C=3060,3 | PL C=2147 | PL C=2265,2 | BL C=3236 | PL C=2610 | PL C=2527 | BL C=3610 | PL C=3125 | PL C=2783,9 | BL C=3977 | ||
en | libras | libras | libras | libras | libras | libras | libras | libras | libras | libras | libras | libras | libras | libras | libras | |
5/8 | 23700 | 33200 | 33200 | 47500 | - | - | - | - | - | - | - | - | - | - | - | |
16/11 | 28600 | 40100 | 40100 | 57300 | - | - | - | - | - | - | - | - | - | - | - | |
3/4 | 34000 | 47600 | 47600 | 68000 | - | - | - | - | - | - | - | - | - | - | - | |
13/16 | 39800 | 55700 | 55700 | 79500 | - | - | - | - | - | - | - | - | - | - | - | |
7/8 | 46000 | 64400 | 64400 | 91800 | - | - | - | - | - | - | - | - | - | - | - | |
15/16 | 52600 | 73700 | 73700 | 105000 | - | - | - | - | - | - | - | - | - | - | - | |
1 | 59700 | 83600 | 83600 | 119500 | - | - | - | - | - | - | - | - | - | - | - | |
1 1/16 | 67200 | 94100 | 94100 | 135000 | - | - | - | - | - | - | - | - | - | - | - | |
1 1/8 | 75000 | 105000 | 105000 | 150000 | - | - | - | - | - | - | - | - | - | - | - | |
1 3/16 | 83400 | 116500 | 116500 | 167000 | - | - | - | - | - | - | - | - | - | - | - | |
1 1/4 | 92200 | 129000 | 129000 | 184000 | - | - | - | - | - | - | - | - | - | - | - | |
1 5/16 | 101500 | 142000 | 142000 | 203000 | - | - | - | - | - | - | - | - | - | - | - | |
1 3/8 | 111000 | 155000 | 155000 | 222000 | 158187 | 238413 | 167263 | 176471 | 252101 | 203333 | 196867 | 281238 | 243454 | 216880 | 309829 | |
1 7/16 | 120500 | 169000 | 169000 | 241000 | 172361 | 259777 | 182251 | 192284 | 274691 | 221553 | 214507 | 306439 | 265269 | 236314 | 337592 | |
1 1/2 | 131000 | 183500 | 183500 | 262000 | 187095 | 281983 | 197829 | 208721 | 298172 | 240491 | 232843 | 332633 | 287944 | 256515 | 366449 | |
1 9/16 | 142000 | 198500 | 198500 | 284000 | 202381 | 305022 | 213993 | 225774 | 322534 | 260140 | 251868 | 359811 | 311471 | 277473 | 396390 | |
1 5/8 | 153000 | 214000 | 214000 | 306000 | 218215 | 328885 | 230735 | 243437 | 347767 | 280492 | 271573 | 387961 | 335838 | 299181 | 427401 | |
1 11/16 | 166500 | 229000 | 229000 | 327000 | 234589 | 353564 | 248048 | 261704 | 373863 | 301540 | 291951 | 417072 | 361039 | 321631 | 459472 | |
1 3/4 | 176000 | 247000 | 247000 | 352000 | 251498 | 379048 | 265927 | 280568 | 400811 | 323274 | 312994 | 447134 | 387062 | 344814 | 492591 | |
1 13/16 | 188500 | 264000 | 264000 | 377000 | 268935 | 405330 | 284366 | 300021 | 428601 | 345689 | 334696 | 478136 | 413899 | 368721 | 526745 | |
1 7/8 | 201000 | 281000 | 281000 | 402000 | 286896 | 432399 | 303357 | 320057 | 457225 | 368775 | 357048 | 510068 | 441541 | 393346 | 561923 | |
1 15/16 | 214000 | 299000 | 299000 | 427000 | 305373 | 460247 | 322894 | 340670 | 486671 | 392526 | 380043 | 542918 | 469978 | 418679 | 598112 | |
2 | 227000 | 318000 | 318000 | 454000 | 324361 | 488865 | 342971 | 361853 | 516932 | 416932 | 403674 | 576676 | 499201 | 444712 | 635302 | |
2 1/16 | 241000 | 337000 | 337000 | 482000 | 343853 | 518243 | 363582 | 383598 | 547997 | 441988 | 427932 | 611331 | 529200 | 471437 | 673481 | |
2 1/8 | 255000 | 357000 | 357000 | 510000 | 363844 | 548373 | 384719 | 405899 | 579856 | 467684 | 452811 | 646873 | 559966 | 498845 | 712635 | |
2 3/16 | 269000 | 377000 | 377000 | 598000 | 384327 | 579244 | 406378 | 428750 | 612500 | 494013 | 478303 | 683290 | 591491 | 526928 | 752755 | |
2 1/4 | 284000 | 396000 | 396000 | 570000 | 405297 | 610849 | 428551 | 452144 | 645920 | 520968 | 504400 | 720572 | 623764 | 555679 | 793827 | |
2 5/16 | 299000 | 418000 | 418000 | 538000 | 426747 | 643178 | 451232 | 476074 | 680105 | 548540 | 531096 | 758708 | 656776 | 585088 | 835840 | |
2 3/8 | 314000 | 44000 | 44000 | 628000 | 448672 | 676222 | 474414 | 500532 | 715046 | 576721 | 558381 | 797687 | 690519 | 615147 | 878782 | |
2 7/16 | 330000 | 462000 | 462000 | 660000 | 471064 | 709972 | 498092 | 525514 | 750733 | 605505 | 586250 | 837499 | 724982 | 645849 | 922641 | |
2 1/2 | 346000 | 484000 | 484000 | 692000 | 493920 | 744418 | 522258 | 551010 | 787158 | 634883 | 614693 | 878133 | 760157 | 677184 | 967406 | |
2 9/16 | 363000 | 507000 | 507000 | 726000 | 517231 | 779553 | 546907 | 577016 | 824309 | 664847 | 643705 | 919578 | 796034 | 709145 | 1013064 | |
2 5/8 | 379000 | 530000 | 530000 | 758000 | 540993 | 815365 | 572032 | 603524 | 862177 | 695390 | 673276 | 961823 | 832603 | 741723 | 1059604 | |
2 16/11 | 396000 | 554000 | 554000 | 792000 | 565198 | 851847 | 597626 | 630528 | 900574 | 726504 | 703401 | 1004858 | 869857 | 774910 | 1107014 | |
2 3/4 | 413000 | 578000 | 578000 | 826000 | 589842 | 888989 | 623684 | 658020 | 940029 | 758181 | 734071 | 1048672 | 907784 | 808698 | 1155282 | |
2 13/16 | 431000 | 603000 | 603000 | 861000 | 614918 | 926783 | 650199 | 685994 | 979992 | 790414 | 765278 | 1093254 | 946377 | 843078 | 1204397 | |
2 7/8 | 449000 | 628000 | 628000 | 897000 | 640420 | 965218 | 677164 | 714444 | 1020634 | 823194 | 797016 | 1138593 | 985625 | 878042 | 1254345 | |
2 15/16 | 467000 | 654000 | 654000 | 934000 | 666341 | 1004287 | 704573 | 743362 | 1061945 | 856514 | 829276 | 1184680 | 1025519 | 913582 | 1305116 | |
3 | 485000 | 679000 | 679000 | 970000 | 692677 | 1043979 | 732419 | 772742 | 1103917 | 890365 | 862051 | 1231501 | 1066051 | 949689 | 1356698 | |
3 1/16 | 504000 | 705000 | 705000 | 1008000 | 719421 | 1084286 | 760698 | 802577 | 1146538 | 924742 | 895334 | 1279049 | 1107210 | 986356 | 1409079 | |
3 1/8 | 523000 | 732000 | 732000 | 1046000 | 746566 | 1125199 | 789400 | 832860 | 1189799 | 959634 | 929117 | 1327310 | 1148987 | 1023573 | 1462247 | |
3 3/16 | 542000 | 759000 | 759000 | 1084000 | 774107 | 1166708 | 818522 | 863584 | 1233692 | 995036 | 963393 | 1376275 | 1191374 | 1061333 | 1516190 | |
3 1/4 | 562000 | 787000 | 787000 | 1124000 | 802038 | 1208804 | 848055 | 894744 | 1278205 | 1030938 | 998153 | 1425933 | 1234361 | 1099628 | 1570897 | |
3 5/16 | 582000 | 814000 | 814000 | 1163000 | 830353 | 1251479 | 877995 | 926331 | 1323330 | 1067334 | 1033392 | 1476274 | 1277938 | 1138448 | 1626355 | |
3 3/8 | 602000 | 843000 | 843000 | 1204000 | 859045 | 1294723 | 908333 | 958340 | 1369057 | 1104215 | 1069100 | 1527285 | 1322096 | 1177787 | 1682552 | |
3 7/16 | 622000 | 871000 | 871000 | 1244000 | 888109 | 1338528 | 939065 | 990763 | 1415376 | 1141573 | 1105271 | 1578958 | 1366826 | 1217635 | 1739478 | |
3 1/2 | 643000 | 900000 | 900000 | 1285000 | 917539 | 1382883 | 970183 | 1023595 | 1462278 | 1179402 | 1141896 | 1631280 | 1412119 | 1257984 | 1797119 | |
3 9/16 | 664000 | 929000 | 929000 | 1327000 | 947328 | 1427780 | 1001681 | 1056827 | 1509752 | 1217693 | 1178969 | 1684242 | 1457965 | 1298826 | 1855465 | |
3 5/8 | 685000 | 958000 | 958000 | 1369000 | 977470 | 1473210 | 1033553 | 1090453 | 1557790 | 1256438 | 1216482 | 1737832 | 1504356 | 1340152 | 1914503 | |
3 3/4 | 728000 | 1019000 | 1019000 | 1455000 | 1038792 | 1565631 | 1098392 | 1158863 | 1655518 | 1335260 | 1292798 | 1846854 | 1598731 | 1424226 | 2034609 | |
3 7/8 | 772000 | 1080000 | 1080000 | 1543000 | 1101454 | 1660074 | 1164650 | 1228768 | 1755383 | 1415807 | 1370783 | 1958261 | 1695171 | 1510139 | 2157342 | |
3 15/16 | 794000 | 1111000 | 1111000 | 1587000 | 1133274 | 1708031 | 1198295 | 1264266 | 1806093 | 1456707 | 1410383 | 2014832 | 1744142 | 1553765 | 2219664 | |
4 | 816000 | 1143000 | 1143000 | 1632000 | 1165410 | 1756466 | 1232275 | 1300117 | 1857309 | 1498015 | 1450377 | 2071967 | 1793601 | 1597825 | 2282608 | |
4 1/8 | 862000 | 1207000 | 1207000 | 1724000 | 1230610 | 1854734 | 1301217 | 1372853 | 1961219 | 1581824 | 1531521 | 2187886 | 1893946 | 1687218 | 2410311 | |
4 1/4 | 908000 | 1272000 | 1272000 | 1817000 | 1297007 | 1954805 | 1371423 | 1446925 | 2067035 | 1667170 | 1614153 | 2305932 | 1996133 | 1778251 | 2540358 | |
4 3/8 | 956000 | 1338000 | 1338000 | 1911000 | 1364552 | 2056606 | 1442843 | 1522277 | 2174681 | 1753992 | 1698214 | 2426019 | 2100086 | 1870857 | 2672653 | |
4 1/2 | 1004000 | 1405000 | 1405000 | 2008000 | 1433196 | 2160004 | 1515426 | 1598856 | 2284079 | 1842227 | 1783643 | 2548061 | 2205732 | 1964972 | 2807102 | |
4 5/8 | 1053000 | 1474000 | 1474000 | 2105000 | 1502892 | 2265107 | 1589121 | 1676607 | 2395153 | 1931814 | 1870381 | 2671972 | 2312996 | 2060527 | 2943610 | |
4 3/4 | 1102000 | 1543000 | 1543000 | 2204000 | 1573591 | 2371662 | 1663876 | 1755478 | 2507825 | 2022690 | 1958367 | 2797667 | 2421803 | 2157458 | 3082083 | |
4 7/8 | 1153000 | 1613000 | 1613000 | 2305000 | 1645244 | 2479655 | 1739640 | 1835413 | 2622019 | 2114793 | 2047541 | 2925058 | 2532079 | 2255698 | 3222425 | |
5 | 1203000 | 1685000 | 1685000 | 2407000 | 1717804 | 2589014 | 1816363 | 1916360 | 2737657 | 2208061 | 2137843 | 3054061 | 2643751 | 2355180 | 3364543 | |
5 1/8 | 1255000 | 1757000 | 1757000 | 2509000 | 1791221 | 2699666 | 1893992 | 1998263 | 2854661 | 2302431 | 2229212 | 3184588 | 2756742 | 2455838 | 3508340 | |
5 1/4 | - | - | - | - | 1865448 | 2811539 | 1972478 | 2081070 | 2972957 | 2397842 | 2321589 | 3316555 | 2870979 | 2557606 | 3653723 | |
5 3/8 | 1359000 | 1903000 | 1903000 | 2718000 | 1940436 | 2924558 | 2051768 | 2164726 | 3092465 | 2494232 | 2414913 | 3449876 | 2986388 | 2660418 | 3800597 | |
5 1/2 | - | - | - | - | 2016137 | 3038652 | 2131813 | 2249176 | 3213109 | 2591537 | 2509125 | 3584463 | 3102894 | 2764207 | 3948867 | |
5 5/8 | 1466000 | 2052000 | 2052000 | 2935000 | 2092502 | 3153747 | 2212559 | 2334369 | 3334812 | 2689697 | 2604163 | 3720232 | 3220423 | 2868907 | 4098439 | |
5 3/4 | 1520000 | 2128000 | 2128000 | 3039000 | 2169484 | 3269771 | 2293958 | 2420248 | 3457497 | 2788649 | 2699968 | 3857097 | 3338900 | 2974452 | 4249217 | |
5 7/8 | - | - | - | - | 2247033 | 3386651 | 2375957 | 2506761 | 3581087 | 2888331 | 2796480 | 3994971 | 3458250 | 3080776 | 4401108 | |
6 | 1629000 | 2280000 | 2280000 | 3257000 | 2325102 | 3504313 | 2458504 | 2593854 | 3705505 | 2988680 | 2893638 | 4133768 | 3578401 | 3187811 | 4554015 | |
6 1/8 | - | - | - | - | 2403641 | 3622686 | 2541550 | 2681472 | 3830674 | 3089635 | 2991382 | 4273403 | 3699276 | 3295492 | 4707846 | |
6 1/4 | 1684000 | 2357000 | 2357000 | 3367000 | 2482604 | 3741695 | 2625043 | 2769561 | 3956516 | 3191133 | 3089653 | 4413790 | 3820801 | 3403753 | 4862504 | |
6 3/8 | 1795000 | 2512000 | 2512000 | 3589000 | 2651941 | 3861269 | 2708932 | 2858069 | 4082955 | 3293113 | 3188389 | 4554842 | 3942903 | 3512527 | 5017896 | |
Nota: Prueba Carga = cXd2(44-2.032Xd) |

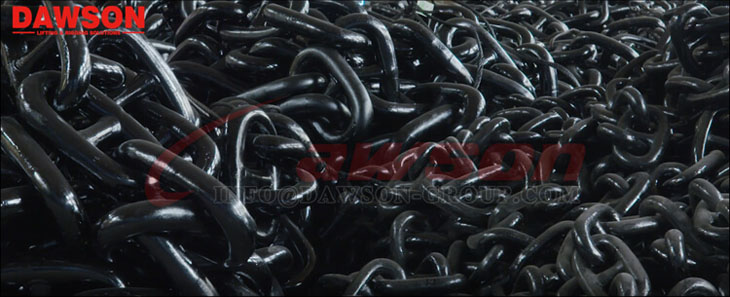

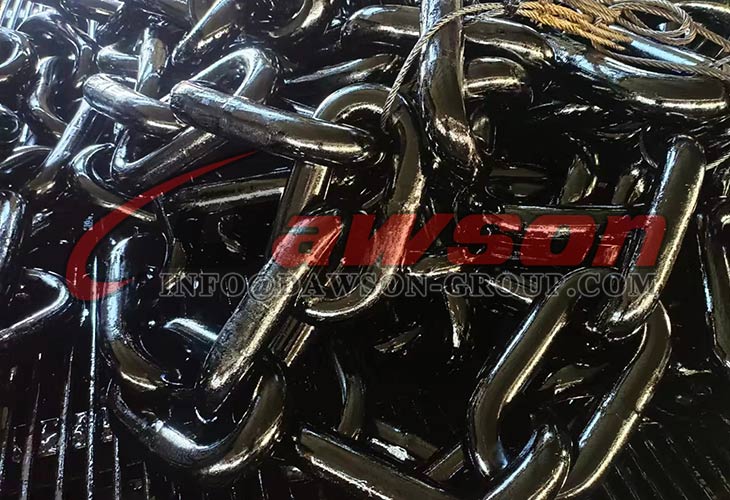

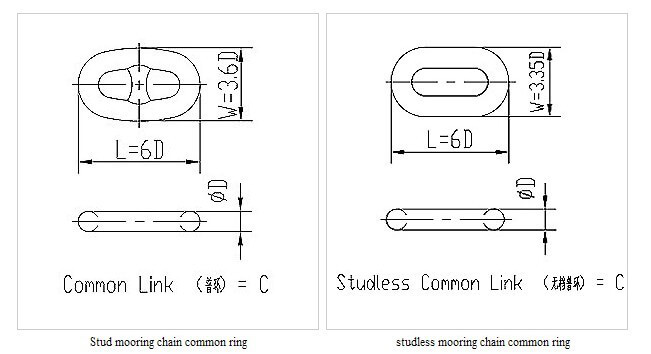

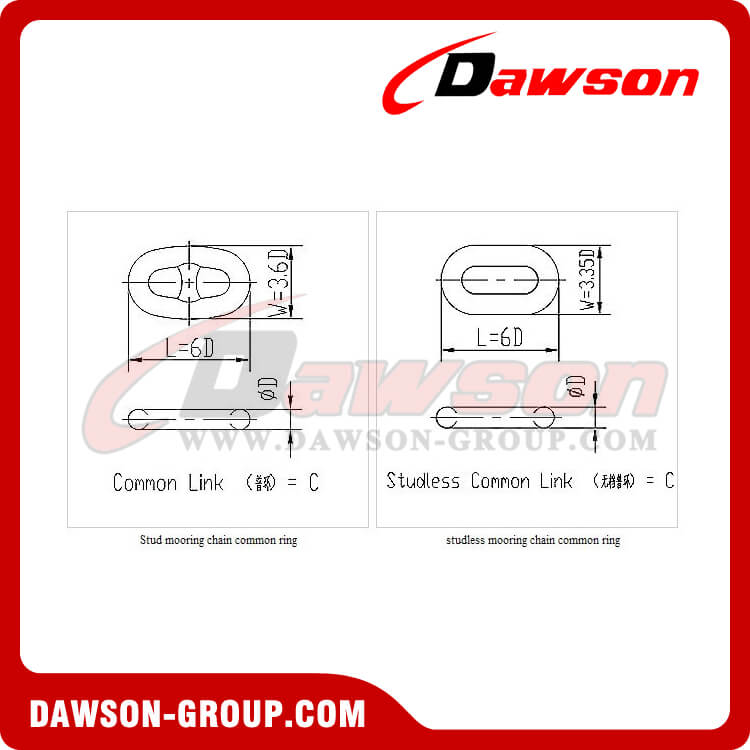

Cadena de eslabones sin pernos
Cadena de ancla de eslabón abierto/cadena de ancla sin espárragos, tamaño del eslabón (6*3.6D), carga de prueba y peso | |||||||||
Diámetro D(Φ) | Tamaño del eslabón de la cadena | Cadena de eslabones abiertos BM1/U1 | Cadena de eslabones abiertos BM2/U2 | Cadena de eslabones abiertos BM3/U3 | Peso aproximado | ||||
Longitud exterior (L) | Ancho exterior (B) | Carga de prueba | Rotura Carga | Carga de prueba | Carga de rotura | Carga de prueba | Carga de rotura | 27,5m | |
MM | MM | MM | kn | kn | kn | kn | kn | kn | KG |
16 | 96 | 57.6 | 47.10 | 94.72 | 66.20 | 132.30 | 92.42 | 184.83 | 139.43 |
17.5 | 105 | 63 | 56.35 | 113.31 | 78.89 | 157.78 | 110.55 | 221.10 | 178.35 |
19 | 114 | 68.4 | 66.42 | 133.57 | 93.60 | 187.20 | 130.32 | 260.64 | 217.68 |
20.5 | 123 | 73.8 | 77.33 | 155.49 | 108.64 | 217.27 | 151.70 | 303.42 | 229.14 |
22 | 132 | 79.2 | 89.06 | 179.08 | 125.40 | 250.90 | 174.40 | 349.40 | 264.49 |
24 | 144 | 86.4 | 105.98 | 213.25 | 149.90 | 298.90 | 207.90 | 415.80 | 341.82 |
26 | 156 | 93.6 | 124.38 | 250.12 | 175.40 | 350.80 | 244.00 | 488.00 | 369.94 |
28 | 168 | 100.8 | 144.26 | 290.08 | 203.80 | 406.70 | 283.00 | 566.00 | 427.98 |
30 | 180 | 108 | 165.60 | 333.00 | 234.20 | 467.50 | 324.00 | 649.80 | 490.98 |
32 | 192 | 115.2 | 188.42 | 378.88 | 265.60 | 531.20 | 369.60 | 739.30 | 559.65 |
34 | 204 | 122.4 | 212.70 | 427.72 | 299.90 | 599.80 | 417.30 | 834.60 | 671.52 |
36 | 216 | 129.6 | 238.46 | 479.52 | 336.10 | 672.30 | 467.80 | 935.70 | 707.85 |
38 | 228 | 136.8 | 265.70 | 534.28 | 374.40 | 748.70 | 521.30 | 1042.50 | 788.98 |
40 | 240 | 144 | 294.40 | 592.00 | 414.50 | 829.10 | 577.60 | 1155.20 | 869.36 |
42 | 252 | 151.2 | 324.58 | 652.68 | 457.70 | 915.30 | 636.80 | 1273.60 | 959.30 |
44 | 264 | 158.4 | 356.22 | 716.32 | 502.70 | 999.60 | 698.90 | 1398.00 | 1111.25 |
46 | 276 | 165.6 | 389.34 | 782.92 | 548.80 | 1097.60 | 763.90 | 1527.80 | 1152.07 |
48 | 288 | 172.8 | 423.94 | 852.48 | 597.80 | 1195.60 | 831.70 | 1663.50 | 1256.26 |
50 | 300 | 180 | 460.00 | 926.09 | 648.80 | 1293.60 | 902.50 | 1805.00 | 1360.41 |
52 | 312 | 187.2 | 497.54 | 1000.48 | 697.63 | 1395.26 | 976.14 | 1952.28 | 1485.61 |
54 | 324 | 194.4 | 536.54 | 1078.92 | 752.33 | 1504.66 | 1052.68 | 2105.36 | 1648.08 |
56 | 336 | 201.6 | 577.02 | 1160.32 | 809.09 | 1618.18 | 1132.10 | 2264.20 | 1715.97 |
58 | 348 | 208.8 | 618.98 | 1244.68 | 867.91 | 1735.82 | 1214.40 | 2428.80 | 1844.50 |
60 | 360 | 216 | 662.40 | 1332.00 | 928.80 | 1857.60 | 1299.60 | 2599.20 | 1973.29 |
62 | 372 | 223.2 | 707.30 | 1422.28 | 991.75 | 1983.50 | 1387.68 | 2775.36 | 2101.56 |
64 | 384 | 230.4 | 753.66 | 1515.52 | 1056.77 | 2113.54 | 1478.66 | 2957.32 | 2298.10 |
66 | 396 | 237.6 | 801.50 | 1611.72 | 1123.85 | 2247.70 | 1572.52 | 3145.04 | 2398.10 |
68 | 408 | 244.8 | 850.82 | 1710.88 | 1192.99 | 2385.98 | 1669.26 | 3338.52 | 2522.88 |
70 | 420 | 252 | 901.60 | 1813.00 | 1264.20 | 2528.40 | 1768.90 | 3537.80 | 2697.65 |
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 34MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 36M M galvanizada o pintada negra
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 38MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 40MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 42MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 44MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 46MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 48MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 50MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 52MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 54MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 56M M galvanizada o pintada negra
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 58MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero de R3 60MM/de Studless de la cadena galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 62MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 64MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 66MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 68M M galvanizada o pintada negra
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 70MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 73MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 76MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 78MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 81MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 84MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 87MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 90MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 92MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 95MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 los 97MM galvanizada o pintada negra
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 100MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 102MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 105M M de la cadena galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 107MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 111MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 114MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 117MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 120M M galvanizada o pintada negra
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 122MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 124M M de la cadena galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 127MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero de R3 130MM/de Studless de la cadena galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 132M M de la cadena galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 137MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 142MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 152MM galvanizada o pintada en negro
Cadena de ancla y accesorios:
Unión de formas (KS) a los extremos del ancla y del casillero, cadena del ancla:
¿Cómo pedir una cadena de ancla?
● Diámetro y calidad de la cadena
●Longitud: 27,5 mo 25 m
● Cantidad de longitudes
● Cantidad de accesorios
● Certificaciones de clase: ABS (EE. UU.), BV (Francia), CCS (China), DNV (Noruega), GL (Alemania), KR (Corea), LR (Reino Unido), NK (Japón), RINA (Italia), RS. (Rusia) y certificado de fábrica
Si necesita otras cadenas de ancla o cadenas de amarre, ¡¡¡contáctenos!!!

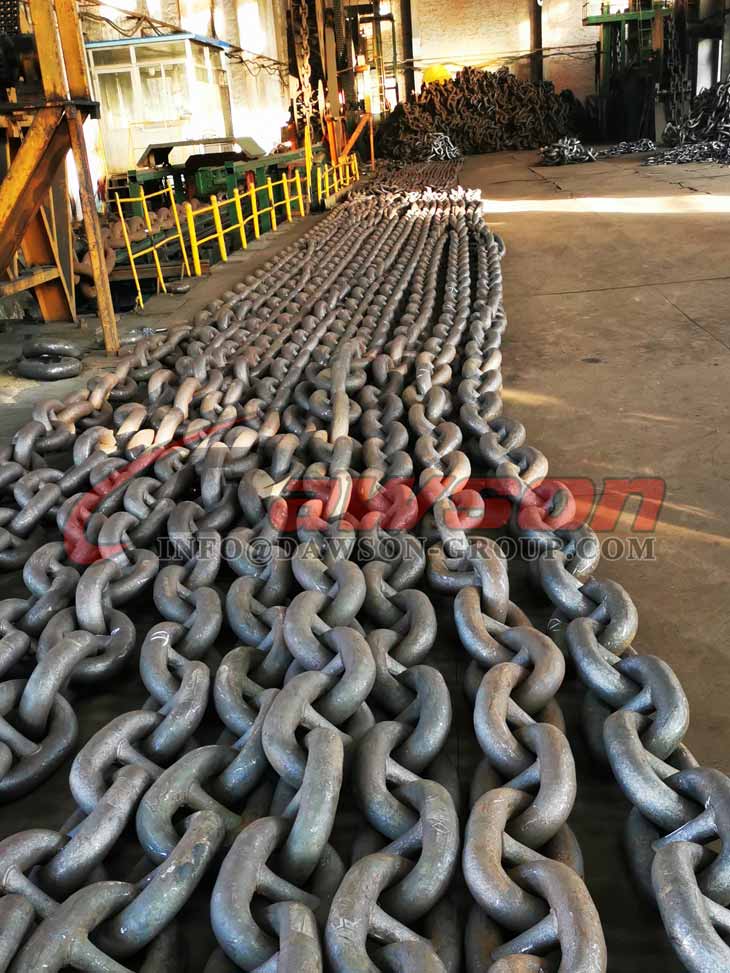

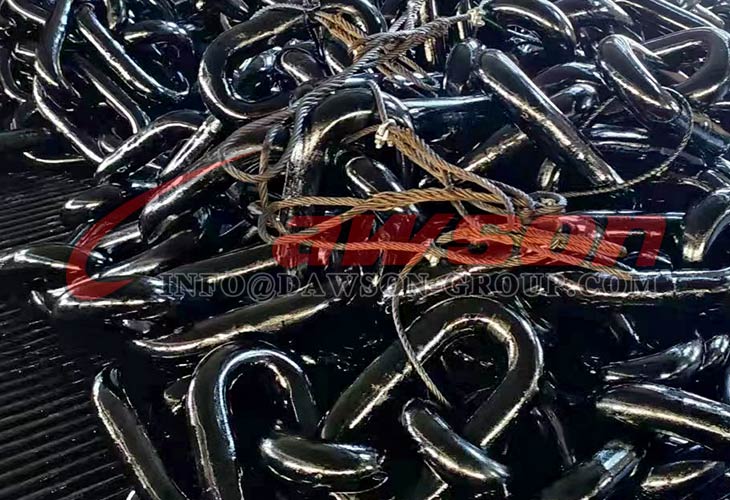

Productos mostrar:
Otros productos relacionados:

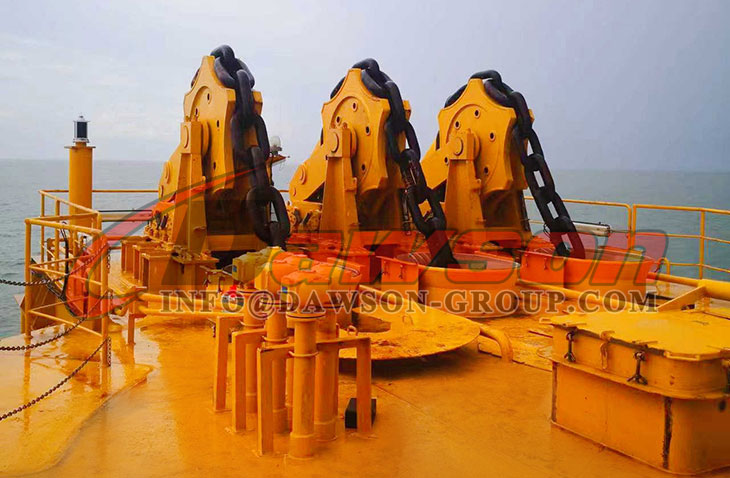

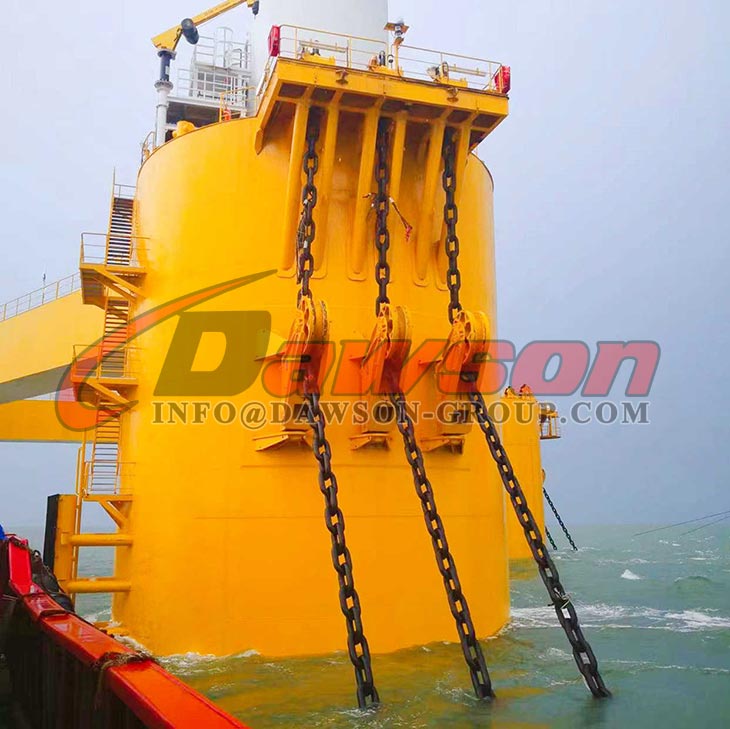

Solicitud de cadena de amarre costa afuera:

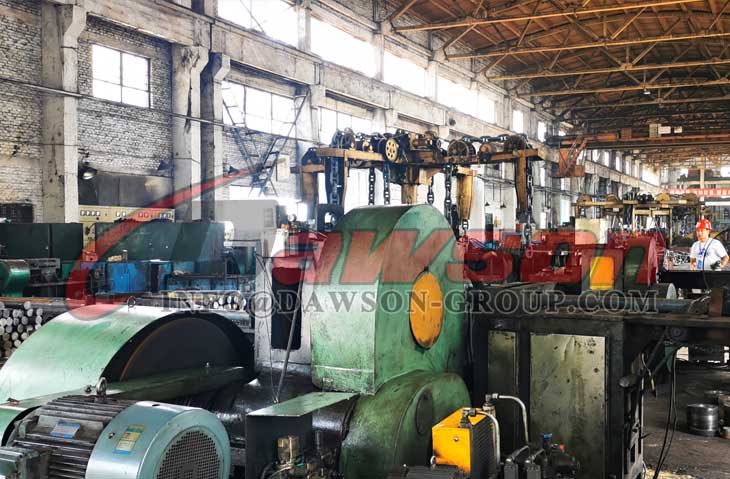

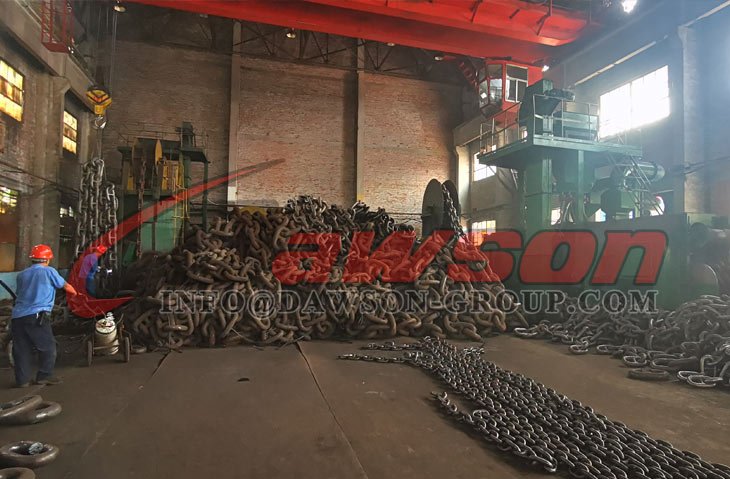

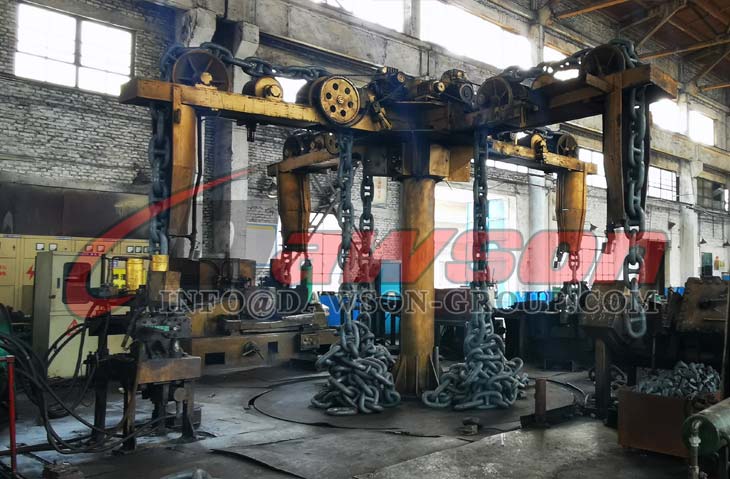

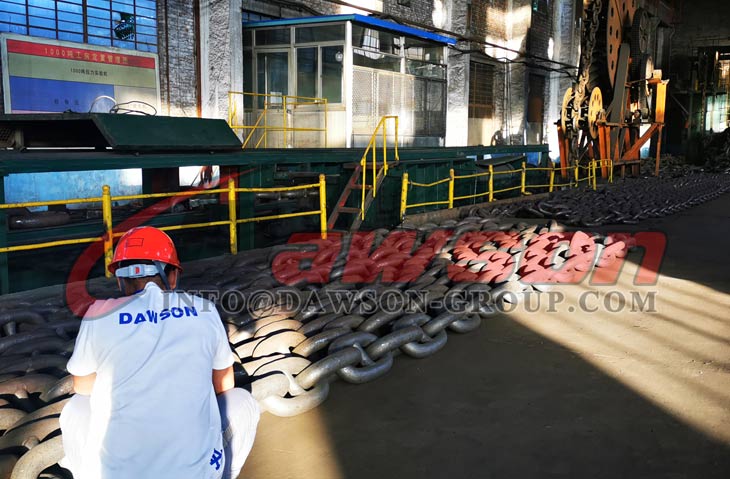

Muestra de fábrica y prueba:

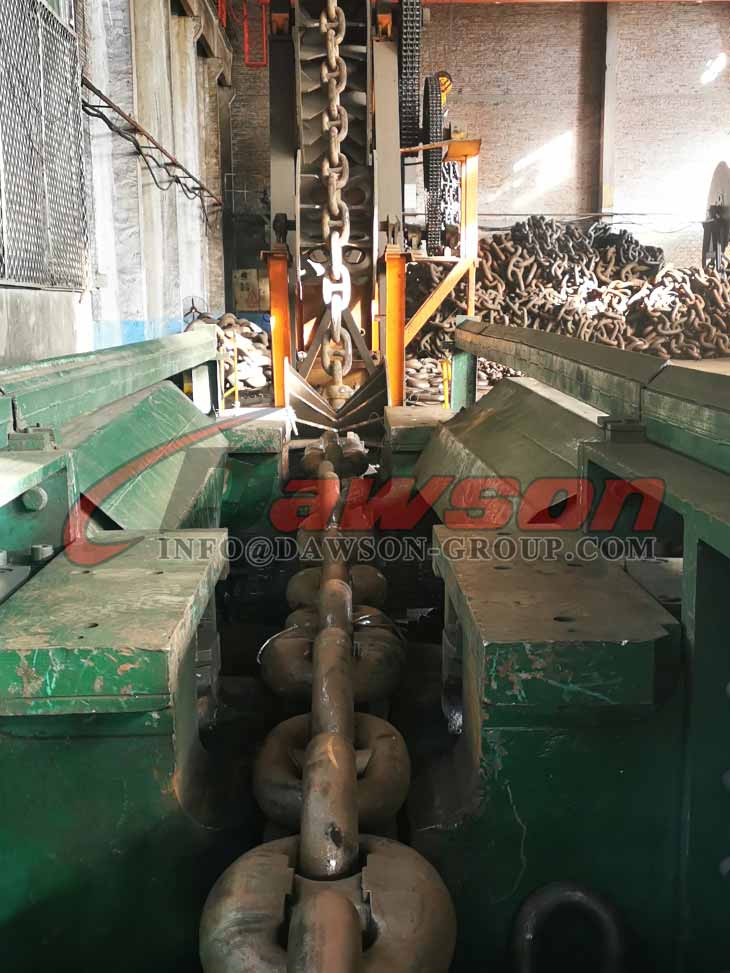

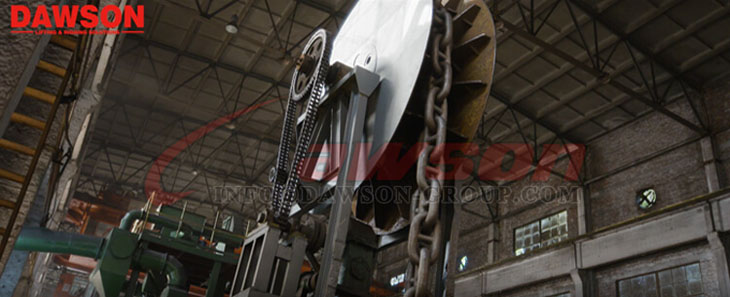

Máquina de prueba de carga:

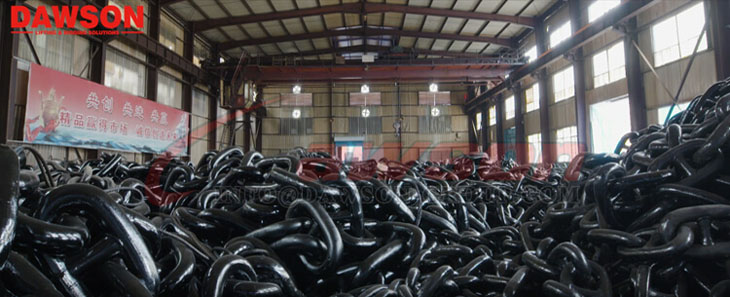

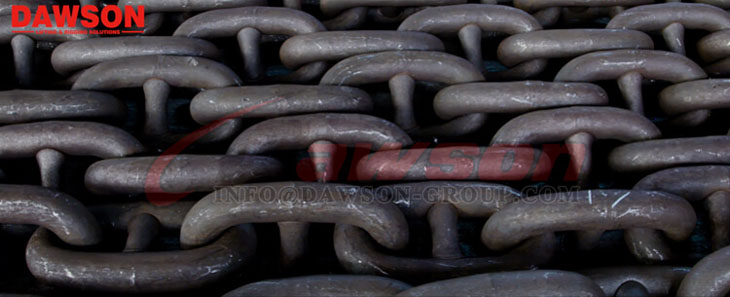

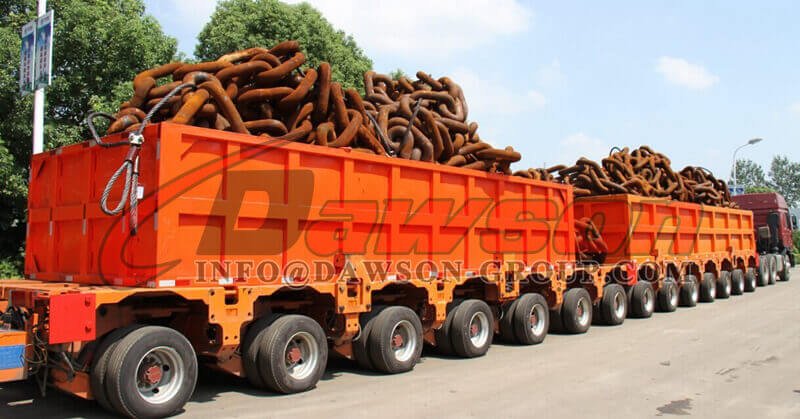

Transporte:
- Dawson Group Ltd. - Fabricante, proveedor de China, fábrica

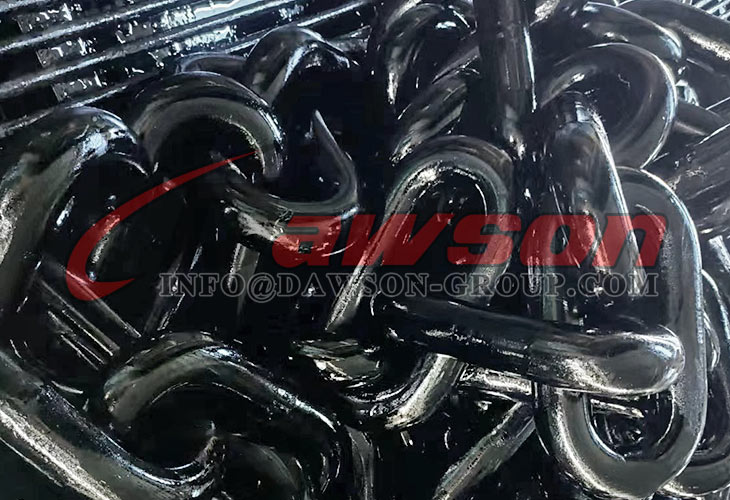

Cadena de amarre costa afuera
Las cadenas de amarre en alta mar se utilizan principalmente para sistemas de producción flotante de petróleo en alta mar, plataformas de perforación semisumergibles, estructuras de amarre de punto único, estructuras de instalaciones de amarre FPSO, etc.Debido a que las cadenas de amarre deben estar sumergidas durante mucho tiempo en el agua de mar, las cadenas de amarre tienen las características de alta resistencia, buena tenacidad, resistencia a la corrosión del agua de mar, resistencia a la fatiga, resistencia al desgaste y otras propiedades.
Detalle del producto
1. Tipo: Cadena de Amarre
2. Diámetro: 34 mm a 152 mm, 1-3/8 - 6 pulgadas
3. Grado: R3, R3S, R4, R4S, R5
4. Certificado ABS, LR, BV, NK, GL, DNV, KR, IRS, RS,CCS
5. Aplicación: plataforma petrolera en alta mar, buque de almacenamiento de petróleo en alta mar, boyas en alta mar y otras instalaciones de desarrollo oceánico
Hojas de datos (diámetro mm)
Cadenas de ancla y accesorios de grado 2 y 3, ø16 mm - ø152 mm (5/8 - 6 pulgadas)
Cadenas y accesorios de amarre para alta mar de grado R3, R3S y R4, hasta ø152 mm (6 pulgadas)
Carga de prueba de cadena de ancla y accesorios y cadena de amarre | ||||||||||||||||
Diámetro de cadena | Cadena de ancla | Cadena de amarre en alta mar | ||||||||||||||
ABS, BV, CCS, CR, DNV, GL, KR, LR, NK, RINA,RMRS | API | abdominales | DNV | abdominales | ABS/DNV | ABS/DNV | ABS/DNV | |||||||||
C/EL/E | C/EL/E/SL | SL | C/EL/E/SL | C/EL/E | SL | C/EL/E/SL | C/EL/E | SL | C/EL/E/SL | |||||||
Grado 2 | Grado 3 | ORQ | RQ3 | NVR3/RQ3 | NVR3/RQ3 | RQ3S/NVR3S | RQ4/NVR4 | |||||||||
PL C=0,098 | BL C=0,0137 | PL C=0,0137 | BL C=0,0196 | PL C=0,014 | BL C=0,0211 | PL C=0,0148 | PL C=0,0156 | BL C=0,0223 | PL C=0,0180 | PL C=0,0174 | BL C=0,0249 | PL C=0,0216 | PL C=0,0192 | BL C=0,0274 | ||
milímetros | kn | kn | kn | kn | kn | kn | kn | kn | kn | kn | kn | kn | kn | kn | kn | |
16 | 107 | 150 | 150 | 216 | - | - | - | - | - | - | - | - | - | - | - | |
17.5 | 127 | 179 | 179 | 256 | - | - | - | - | - | - | - | - | - | - | - | |
19 | 150 | 211 | 211 | 301 | - | - | - | - | - | - | - | - | - | - | - | |
20.5 | 175 | 244 | 244 | 349 | - | - | - | - | - | - | - | - | - | - | - | |
22 | 200 | 280 | 280 | 401 | - | - | - | - | - | - | - | - | - | - | - | |
24 | 237 | 332 | 332 | 476 | - | - | - | - | - | - | - | - | - | - | - | |
26 | 278 | 389 | 389 | 556 | - | - | - | - | - | - | - | - | - | - | - | |
28 | 321 | 449 | 449 | 642 | - | - | - | - | - | - | - | - | - | - | - | |
30 | 368 | 514 | 514 | 735 | - | - | - | - | - | - | - | - | - | - | - | |
32 | 417 | 583 | 583 | 833 | - | - | - | - | - | - | - | - | - | - | - | |
34 | 468 | 655 | 655 | 937 | 668 | 1007 | 706 | 745 | 1064 | 859 | 831 | 1188 | 1031 | 916 | 1308 | |
36 | 523 | 732 | 732 | 1050 | 746 | 1124 | 789 | 832 | 1189 | 960 | 928 | 1327 | 1151 | 1022 | 1460 | |
38 | 581 | 812 | 812 | 1160 | 828 | 1248 | 876 | 923 | 1319 | 1065 | 1029 | 1473 | 1278 | 1135 | 1621 | |
40 | 640 | 896 | 896 | 1280 | 914 | 1376 | 967 | 1019 | 1456 | 1176 | 1136 | 1626 | 1411 | 1253 | 1789 | |
42 | 703 | 987 | 987 | 1400 | 999 | 1513 | 1056 | 1114 | 1592 | 1285 | 1242 | 1777 | 1542 | 1370 | 1956 | |
44 | 769 | 1080 | 1080 | 1540 | 1097 | 1654 | 1160 | 1223 | 1748 | 1411 | 1364 | 1951 | 1693 | 1503 | 2147 | |
46 | 837 | 1170 | 1170 | 1680 | 1194 | 1800 | 1263 | 1331 | 1902 | 1535 | 1484 | 2124 | 1843 | 1636 | 2337 | |
48 | 908 | 1270 | 1270 | 1810 | 1295 | 1952 | 1369 | 1443 | 2063 | 1665 | 1610 | 2304 | 2037 | 1775 | 2535 | |
50 | 981 | 1370 | 1370 | 1960 | 1400 | 2110 | 1480 | 1561 | 2230 | 1800 | 1743 | 2490 | 2160 | 1918 | 2740 | |
52 | 1060 | 1480 | 1480 | 2110 | 1508 | 2273 | 1594 | 1682 | 2402 | 1939 | 1877 | 2682 | 2327 | 2066 | 2952 | |
54 | 1140 | 1590 | 1590 | 2270 | 1620 | 2441 | 1712 | 1806 | 2580 | 2083 | 2017 | 2881 | 2499 | 2219 | 3170 | |
56 | 1220 | 1710 | 1710 | 2430 | 1735 | 2615 | 1834 | 1935 | 2764 | 2231 | 2160 | 3086 | 2677 | 2378 | 3396 | |
58 | 1290 | 1810 | 1810 | 2600 | 1851 | 2794 | 1960 | 2068 | 2953 | 2383 | 2308 | 3297 | 2860 | 2540 | 3628 | |
60 | 1380 | 1940 | 1940 | 2770 | 1976 | 2978 | 2089 | 2203 | 3147 | 2540 | 2460 | 3514 | 3048 | 2708 | 3867 | |
62 | 1470 | 2060 | 2060 | 2940 | 2101 | 3166 | 2221 | 2343 | 3347 | 2701 | 2616 | 3737 | 3242 | 2879 | 4112 | |
64 | 1560 | 2190 | 2190 | 3130 | 2230 | 3360 | 2357 | 2486 | 3551 | 2867 | 2776 | 3965 | 3440 | 3055 | 4364 | |
66 | 1660 | 2310 | 2310 | 3300 | 2361 | 3559 | 2496 | 2633 | 3761 | 3036 | 2940 | 4200 | 3643 | 3235 | 4621 | |
68 | 1750 | 2450 | 2450 | 3500 | 2496 | 3762 | 2639 | 2784 | 3976 | 3209 | 3108 | 4440 | 3851 | 3420 | 4885 | |
70 | 1840 | 2580 | 2580 | 3690 | 2631 | 3970 | 2785 | 2938 | 4196 | 3387 | 3289 | 4685 | 4064 | 3610 | 5156 | |
73 | 1990 | 2790 | 2790 | 3990 | 2847 | 4291 | 3010 | 3175 | 4535 | 3660 | 3545 | 5064 | 4392 | 3900 | 5572 | |
76 | 2150 | 3010 | 3010 | 4300 | 3066 | 4621 | 3242 | 3419 | 4884 | 3942 | 3818 | 5454 | 4731 | 4206 | 6001 | |
78 | 2260 | 3160 | 3160 | 4500 | 3216 | 4847 | 3400 | 3587 | 5123 | 4135 | 4004 | 5720 | 4962 | 4411 | 6295 | |
81 | 2410 | 3380 | 3380 | 4820 | 3446 | 5194 | 3643 | 3843 | 5490 | 4431 | 4291 | 6130 | 5317 | 4727 | 6745 | |
84 | 2580 | 3610 | 3610 | 5160 | 3683 | 5550 | 3893 | 4107 | 5866 | 4735 | 4585 | 6550 | 5682 | 5051 | 7208 | |
87 | 2750 | 3850 | 3850 | 5500 | 3925 | 5916 | 4149 | 4377 | 6252 | 5046 | 4887 | 6981 | 6056 | 5383 | 7682 | |
90 | 2920 | 4090 | 4090 | 5840 | 4173 | 6289 | 4412 | 4653 | 6647 | 5365 | 5196 | 7422 | 6439 | 5724 | 8167 | |
92 | 3040 | 4260 | 4260 | 6080 | 4242 | 6544 | 4590 | 4842 | 6916 | 5582 | 5405 | 7722 | 6699 | 5955 | 8497 | |
95 | 3230 | 4510 | 4510 | 6440 | 4599 | 6932 | 4862 | 5128 | 7326 | 5913 | 5726 | 8180 | 7096 | 6308 | 9001 | |
97 | 3340 | 4680 | 4680 | 6690 | 4774 | 7195 | 5047 | 5323 | 7604 | 6138 | 5943 | 8490 | 7365 | 6547 | 9343 | |
100 | 3530 | 4940 | 4940 | 7060 | 5040 | 7596 | 5328 | 5620 | 8028 | 6480 | 6275 | 8964 | 7776 | 6912 | 9864 | |
102 | 3660 | 5120 | 5120 | 7320 | 5220 | 7868 | 5519 | 5821 | 8315 | 6712 | 6500 | 9285 | 8054 | 7160 | 10217 | |
105 | 3850 | 5390 | 5390 | 7700 | 5495 | 8282 | 5809 | 6128 | 8753 | 7065 | 6842 | 9773 | 8478 | 7536 | 10754 | |
107 | 3980 | 5570 | 5570 | 7960 | 5681 | 8561 | 6005 | 6334 | 9048 | 7304 | 7072 | 10103 | 8764 | 7791 | 11118 | |
111 | 4250 | 5940 | 5940 | 8480 | 6058 | 9130 | 6401 | 6755 | 9650 | 7789 | 7543 | 10775 | 9347 | 8309 | 11856 | |
114 | 4440 | 6230 | 6230 | 8890 | 6346 | 9565 | 6709 | 7077 | 10109 | 8159 | 7901 | 11287 | 9791 | 8704 | 12420 | |
117 | 4650 | 6510 | 6510 | 9300 | 6639 | 10005 | 7018 | 7402 | 10574 | 8535 | 8265 | 11807 | 10242 | 9105 | 12993 | |
120 | 4850 | 6810 | 6810 | 9720 | 6953 | 10452 | 7331 | 7733 | 11047 | 8916 | 8634 | 12334 | 10700 | 9511 | 13573 | |
122 | 5000 | 7000 | 7000 | 9990 | 7135 | 10753 | 7542 | 7956 | 11365 | 9173 | 8883 | 12690 | 11008 | 9785 | 13964 | |
124 | 5140 | 7200 | 7200 | 10280 | 7336 | 11057 | 7755 | 8175 | 11688 | 9433 | 9134 | 13048 | 11319 | 10062 | 14358 | |
127 | 5350 | 7490 | 7490 | 10710 | 7641 | 11516 | 8078 | 8515 | 12172 | 9825 | 9514 | 13951 | 11790 | 10480 | 14955 | |
130 | 5570 | 7800 | 7800 | 11140 | 7950 | 11981 | 8404 | 8858 | 12663 | 10222 | 9898 | 14140 | 12266 | 10903 | 15559 | |
132 | 5720 | 8000 | 8000 | 11420 | 8157 | 12294 | 8623 | 9090 | 12994 | 10488 | 10157 | 14509 | 12586 | 11187 | 15965 | |
137 | 6080 | 8510 | 8510 | 12160 | 8682 | 13085 | 9178 | 9674 | 13829 | 11163 | 10809 | 15442 | 13395 | 11907 | 16992 | |
142 | 6450 | 9030 | 9030 | 12910 | 9214 | 13887 | 9740 | 10268 | 14677 | 11847 | 11472 | 16389 | 14217 | 12637 | 18034 | |
147 | 6840 | 9560 | 9560 | 13660 | 9753 | 14670 | 10310 | 10869 | 15536 | 12540 | 12144 | 17348 | 15049 | 13377 | 19089 | |
152 | 7220 | 10100 | 10100 | 14430 | 10299 | 15522 | 10887 | 11477 | 16405 | 13242 | 12823 | 18318 | 15890 | 14125 | 20157 | |
157 | 7600 | 10640 | 10640 | 15200 | 11126 | 16768 | 11762 | 12090 | 17282 | 13950 | 13508 | 19297 | 16740 | 14880 | 21234 | |
162 | 7990 | 11180 | 11180 | 15980 | 11405 | 17189 | 12057 | 12708 | 18166 | 14663 | 14199 | 20284 | 17596 | 15641 | 22320 | |
Nota: Carga de prueba = cXd2(44-0,08Xd) |
Hojas de datos (pulgadas de diámetro)
Cadenas de ancla y accesorios de grado 2 y 3, ø16 mm - ø152 mm (5/8 - 6 pulgadas)
Cadenas y accesorios de amarre para alta mar de grado R3, R3S y R4, hasta ø152 mm (6 pulgadas)
Carga de prueba de cadena de ancla y accesorios y cadena de amarre | ||||||||||||||||
Diámetro de cadena | Cadena de ancla | Cadena de amarre en alta mar | ||||||||||||||
ABS, BV, CCS, CR, DNV, GL, KR, LR, NK, RINA, RMRS | API | abdominales | DNV | abdominales | ABS/DNV | ABS/DNV | ABS/DNV | |||||||||
C/EL/E | C/EL/E/SL | SL | C/EL/E/SL | C/EL/E | SL | C/EL/E/SL | C/EL/E | SL | C/EL/E/SL | |||||||
Grado 2 | Grado 3 | ORQ | RQ3 | NVR3/RQ3 | NVR3/RQ3 | RQ3S/NVR3S | RQ4/NVR4 | |||||||||
PL C=1422 | BL C=1991 | PL C=1991 | BL C=2844 | PL C=2030,5 | BL C=3060,3 | PL C=2147 | PL C=2265,2 | BL C=3236 | PL C=2610 | PL C=2527 | BL C=3610 | PL C=3125 | PL C=2783,9 | BL C=3977 | ||
en | libras | libras | libras | libras | libras | libras | libras | libras | libras | libras | libras | libras | libras | libras | libras | |
5/8 | 23700 | 33200 | 33200 | 47500 | - | - | - | - | - | - | - | - | - | - | - | |
16/11 | 28600 | 40100 | 40100 | 57300 | - | - | - | - | - | - | - | - | - | - | - | |
3/4 | 34000 | 47600 | 47600 | 68000 | - | - | - | - | - | - | - | - | - | - | - | |
13/16 | 39800 | 55700 | 55700 | 79500 | - | - | - | - | - | - | - | - | - | - | - | |
7/8 | 46000 | 64400 | 64400 | 91800 | - | - | - | - | - | - | - | - | - | - | - | |
15/16 | 52600 | 73700 | 73700 | 105000 | - | - | - | - | - | - | - | - | - | - | - | |
1 | 59700 | 83600 | 83600 | 119500 | - | - | - | - | - | - | - | - | - | - | - | |
1 1/16 | 67200 | 94100 | 94100 | 135000 | - | - | - | - | - | - | - | - | - | - | - | |
1 1/8 | 75000 | 105000 | 105000 | 150000 | - | - | - | - | - | - | - | - | - | - | - | |
1 3/16 | 83400 | 116500 | 116500 | 167000 | - | - | - | - | - | - | - | - | - | - | - | |
1 1/4 | 92200 | 129000 | 129000 | 184000 | - | - | - | - | - | - | - | - | - | - | - | |
1 5/16 | 101500 | 142000 | 142000 | 203000 | - | - | - | - | - | - | - | - | - | - | - | |
1 3/8 | 111000 | 155000 | 155000 | 222000 | 158187 | 238413 | 167263 | 176471 | 252101 | 203333 | 196867 | 281238 | 243454 | 216880 | 309829 | |
1 7/16 | 120500 | 169000 | 169000 | 241000 | 172361 | 259777 | 182251 | 192284 | 274691 | 221553 | 214507 | 306439 | 265269 | 236314 | 337592 | |
1 1/2 | 131000 | 183500 | 183500 | 262000 | 187095 | 281983 | 197829 | 208721 | 298172 | 240491 | 232843 | 332633 | 287944 | 256515 | 366449 | |
1 9/16 | 142000 | 198500 | 198500 | 284000 | 202381 | 305022 | 213993 | 225774 | 322534 | 260140 | 251868 | 359811 | 311471 | 277473 | 396390 | |
1 5/8 | 153000 | 214000 | 214000 | 306000 | 218215 | 328885 | 230735 | 243437 | 347767 | 280492 | 271573 | 387961 | 335838 | 299181 | 427401 | |
1 11/16 | 166500 | 229000 | 229000 | 327000 | 234589 | 353564 | 248048 | 261704 | 373863 | 301540 | 291951 | 417072 | 361039 | 321631 | 459472 | |
1 3/4 | 176000 | 247000 | 247000 | 352000 | 251498 | 379048 | 265927 | 280568 | 400811 | 323274 | 312994 | 447134 | 387062 | 344814 | 492591 | |
1 13/16 | 188500 | 264000 | 264000 | 377000 | 268935 | 405330 | 284366 | 300021 | 428601 | 345689 | 334696 | 478136 | 413899 | 368721 | 526745 | |
1 7/8 | 201000 | 281000 | 281000 | 402000 | 286896 | 432399 | 303357 | 320057 | 457225 | 368775 | 357048 | 510068 | 441541 | 393346 | 561923 | |
1 15/16 | 214000 | 299000 | 299000 | 427000 | 305373 | 460247 | 322894 | 340670 | 486671 | 392526 | 380043 | 542918 | 469978 | 418679 | 598112 | |
2 | 227000 | 318000 | 318000 | 454000 | 324361 | 488865 | 342971 | 361853 | 516932 | 416932 | 403674 | 576676 | 499201 | 444712 | 635302 | |
2 1/16 | 241000 | 337000 | 337000 | 482000 | 343853 | 518243 | 363582 | 383598 | 547997 | 441988 | 427932 | 611331 | 529200 | 471437 | 673481 | |
2 1/8 | 255000 | 357000 | 357000 | 510000 | 363844 | 548373 | 384719 | 405899 | 579856 | 467684 | 452811 | 646873 | 559966 | 498845 | 712635 | |
2 3/16 | 269000 | 377000 | 377000 | 598000 | 384327 | 579244 | 406378 | 428750 | 612500 | 494013 | 478303 | 683290 | 591491 | 526928 | 752755 | |
2 1/4 | 284000 | 396000 | 396000 | 570000 | 405297 | 610849 | 428551 | 452144 | 645920 | 520968 | 504400 | 720572 | 623764 | 555679 | 793827 | |
2 5/16 | 299000 | 418000 | 418000 | 538000 | 426747 | 643178 | 451232 | 476074 | 680105 | 548540 | 531096 | 758708 | 656776 | 585088 | 835840 | |
2 3/8 | 314000 | 44000 | 44000 | 628000 | 448672 | 676222 | 474414 | 500532 | 715046 | 576721 | 558381 | 797687 | 690519 | 615147 | 878782 | |
2 7/16 | 330000 | 462000 | 462000 | 660000 | 471064 | 709972 | 498092 | 525514 | 750733 | 605505 | 586250 | 837499 | 724982 | 645849 | 922641 | |
2 1/2 | 346000 | 484000 | 484000 | 692000 | 493920 | 744418 | 522258 | 551010 | 787158 | 634883 | 614693 | 878133 | 760157 | 677184 | 967406 | |
2 9/16 | 363000 | 507000 | 507000 | 726000 | 517231 | 779553 | 546907 | 577016 | 824309 | 664847 | 643705 | 919578 | 796034 | 709145 | 1013064 | |
2 5/8 | 379000 | 530000 | 530000 | 758000 | 540993 | 815365 | 572032 | 603524 | 862177 | 695390 | 673276 | 961823 | 832603 | 741723 | 1059604 | |
2 16/11 | 396000 | 554000 | 554000 | 792000 | 565198 | 851847 | 597626 | 630528 | 900574 | 726504 | 703401 | 1004858 | 869857 | 774910 | 1107014 | |
2 3/4 | 413000 | 578000 | 578000 | 826000 | 589842 | 888989 | 623684 | 658020 | 940029 | 758181 | 734071 | 1048672 | 907784 | 808698 | 1155282 | |
2 13/16 | 431000 | 603000 | 603000 | 861000 | 614918 | 926783 | 650199 | 685994 | 979992 | 790414 | 765278 | 1093254 | 946377 | 843078 | 1204397 | |
2 7/8 | 449000 | 628000 | 628000 | 897000 | 640420 | 965218 | 677164 | 714444 | 1020634 | 823194 | 797016 | 1138593 | 985625 | 878042 | 1254345 | |
2 15/16 | 467000 | 654000 | 654000 | 934000 | 666341 | 1004287 | 704573 | 743362 | 1061945 | 856514 | 829276 | 1184680 | 1025519 | 913582 | 1305116 | |
3 | 485000 | 679000 | 679000 | 970000 | 692677 | 1043979 | 732419 | 772742 | 1103917 | 890365 | 862051 | 1231501 | 1066051 | 949689 | 1356698 | |
3 1/16 | 504000 | 705000 | 705000 | 1008000 | 719421 | 1084286 | 760698 | 802577 | 1146538 | 924742 | 895334 | 1279049 | 1107210 | 986356 | 1409079 | |
3 1/8 | 523000 | 732000 | 732000 | 1046000 | 746566 | 1125199 | 789400 | 832860 | 1189799 | 959634 | 929117 | 1327310 | 1148987 | 1023573 | 1462247 | |
3 3/16 | 542000 | 759000 | 759000 | 1084000 | 774107 | 1166708 | 818522 | 863584 | 1233692 | 995036 | 963393 | 1376275 | 1191374 | 1061333 | 1516190 | |
3 1/4 | 562000 | 787000 | 787000 | 1124000 | 802038 | 1208804 | 848055 | 894744 | 1278205 | 1030938 | 998153 | 1425933 | 1234361 | 1099628 | 1570897 | |
3 5/16 | 582000 | 814000 | 814000 | 1163000 | 830353 | 1251479 | 877995 | 926331 | 1323330 | 1067334 | 1033392 | 1476274 | 1277938 | 1138448 | 1626355 | |
3 3/8 | 602000 | 843000 | 843000 | 1204000 | 859045 | 1294723 | 908333 | 958340 | 1369057 | 1104215 | 1069100 | 1527285 | 1322096 | 1177787 | 1682552 | |
3 7/16 | 622000 | 871000 | 871000 | 1244000 | 888109 | 1338528 | 939065 | 990763 | 1415376 | 1141573 | 1105271 | 1578958 | 1366826 | 1217635 | 1739478 | |
3 1/2 | 643000 | 900000 | 900000 | 1285000 | 917539 | 1382883 | 970183 | 1023595 | 1462278 | 1179402 | 1141896 | 1631280 | 1412119 | 1257984 | 1797119 | |
3 9/16 | 664000 | 929000 | 929000 | 1327000 | 947328 | 1427780 | 1001681 | 1056827 | 1509752 | 1217693 | 1178969 | 1684242 | 1457965 | 1298826 | 1855465 | |
3 5/8 | 685000 | 958000 | 958000 | 1369000 | 977470 | 1473210 | 1033553 | 1090453 | 1557790 | 1256438 | 1216482 | 1737832 | 1504356 | 1340152 | 1914503 | |
3 3/4 | 728000 | 1019000 | 1019000 | 1455000 | 1038792 | 1565631 | 1098392 | 1158863 | 1655518 | 1335260 | 1292798 | 1846854 | 1598731 | 1424226 | 2034609 | |
3 7/8 | 772000 | 1080000 | 1080000 | 1543000 | 1101454 | 1660074 | 1164650 | 1228768 | 1755383 | 1415807 | 1370783 | 1958261 | 1695171 | 1510139 | 2157342 | |
3 15/16 | 794000 | 1111000 | 1111000 | 1587000 | 1133274 | 1708031 | 1198295 | 1264266 | 1806093 | 1456707 | 1410383 | 2014832 | 1744142 | 1553765 | 2219664 | |
4 | 816000 | 1143000 | 1143000 | 1632000 | 1165410 | 1756466 | 1232275 | 1300117 | 1857309 | 1498015 | 1450377 | 2071967 | 1793601 | 1597825 | 2282608 | |
4 1/8 | 862000 | 1207000 | 1207000 | 1724000 | 1230610 | 1854734 | 1301217 | 1372853 | 1961219 | 1581824 | 1531521 | 2187886 | 1893946 | 1687218 | 2410311 | |
4 1/4 | 908000 | 1272000 | 1272000 | 1817000 | 1297007 | 1954805 | 1371423 | 1446925 | 2067035 | 1667170 | 1614153 | 2305932 | 1996133 | 1778251 | 2540358 | |
4 3/8 | 956000 | 1338000 | 1338000 | 1911000 | 1364552 | 2056606 | 1442843 | 1522277 | 2174681 | 1753992 | 1698214 | 2426019 | 2100086 | 1870857 | 2672653 | |
4 1/2 | 1004000 | 1405000 | 1405000 | 2008000 | 1433196 | 2160004 | 1515426 | 1598856 | 2284079 | 1842227 | 1783643 | 2548061 | 2205732 | 1964972 | 2807102 | |
4 5/8 | 1053000 | 1474000 | 1474000 | 2105000 | 1502892 | 2265107 | 1589121 | 1676607 | 2395153 | 1931814 | 1870381 | 2671972 | 2312996 | 2060527 | 2943610 | |
4 3/4 | 1102000 | 1543000 | 1543000 | 2204000 | 1573591 | 2371662 | 1663876 | 1755478 | 2507825 | 2022690 | 1958367 | 2797667 | 2421803 | 2157458 | 3082083 | |
4 7/8 | 1153000 | 1613000 | 1613000 | 2305000 | 1645244 | 2479655 | 1739640 | 1835413 | 2622019 | 2114793 | 2047541 | 2925058 | 2532079 | 2255698 | 3222425 | |
5 | 1203000 | 1685000 | 1685000 | 2407000 | 1717804 | 2589014 | 1816363 | 1916360 | 2737657 | 2208061 | 2137843 | 3054061 | 2643751 | 2355180 | 3364543 | |
5 1/8 | 1255000 | 1757000 | 1757000 | 2509000 | 1791221 | 2699666 | 1893992 | 1998263 | 2854661 | 2302431 | 2229212 | 3184588 | 2756742 | 2455838 | 3508340 | |
5 1/4 | - | - | - | - | 1865448 | 2811539 | 1972478 | 2081070 | 2972957 | 2397842 | 2321589 | 3316555 | 2870979 | 2557606 | 3653723 | |
5 3/8 | 1359000 | 1903000 | 1903000 | 2718000 | 1940436 | 2924558 | 2051768 | 2164726 | 3092465 | 2494232 | 2414913 | 3449876 | 2986388 | 2660418 | 3800597 | |
5 1/2 | - | - | - | - | 2016137 | 3038652 | 2131813 | 2249176 | 3213109 | 2591537 | 2509125 | 3584463 | 3102894 | 2764207 | 3948867 | |
5 5/8 | 1466000 | 2052000 | 2052000 | 2935000 | 2092502 | 3153747 | 2212559 | 2334369 | 3334812 | 2689697 | 2604163 | 3720232 | 3220423 | 2868907 | 4098439 | |
5 3/4 | 1520000 | 2128000 | 2128000 | 3039000 | 2169484 | 3269771 | 2293958 | 2420248 | 3457497 | 2788649 | 2699968 | 3857097 | 3338900 | 2974452 | 4249217 | |
5 7/8 | - | - | - | - | 2247033 | 3386651 | 2375957 | 2506761 | 3581087 | 2888331 | 2796480 | 3994971 | 3458250 | 3080776 | 4401108 | |
6 | 1629000 | 2280000 | 2280000 | 3257000 | 2325102 | 3504313 | 2458504 | 2593854 | 3705505 | 2988680 | 2893638 | 4133768 | 3578401 | 3187811 | 4554015 | |
6 1/8 | - | - | - | - | 2403641 | 3622686 | 2541550 | 2681472 | 3830674 | 3089635 | 2991382 | 4273403 | 3699276 | 3295492 | 4707846 | |
6 1/4 | 1684000 | 2357000 | 2357000 | 3367000 | 2482604 | 3741695 | 2625043 | 2769561 | 3956516 | 3191133 | 3089653 | 4413790 | 3820801 | 3403753 | 4862504 | |
6 3/8 | 1795000 | 2512000 | 2512000 | 3589000 | 2651941 | 3861269 | 2708932 | 2858069 | 4082955 | 3293113 | 3188389 | 4554842 | 3942903 | 3512527 | 5017896 | |
Nota: Prueba Carga = cXd2(44-2.032Xd) |
Cadena de eslabones sin pernos
Cadena de ancla de eslabón abierto/cadena de ancla sin espárragos, tamaño del eslabón (6*3.6D), carga de prueba y peso | |||||||||
Diámetro D(Φ) | Tamaño del eslabón de la cadena | Cadena de eslabones abiertos BM1/U1 | Cadena de eslabones abiertos BM2/U2 | Cadena de eslabones abiertos BM3/U3 | Peso aproximado | ||||
Longitud exterior (L) | Ancho exterior (B) | Carga de prueba | Rotura Carga | Carga de prueba | Carga de rotura | Carga de prueba | Carga de rotura | 27,5m | |
MM | MM | MM | kn | kn | kn | kn | kn | kn | KG |
16 | 96 | 57.6 | 47.10 | 94.72 | 66.20 | 132.30 | 92.42 | 184.83 | 139.43 |
17.5 | 105 | 63 | 56.35 | 113.31 | 78.89 | 157.78 | 110.55 | 221.10 | 178.35 |
19 | 114 | 68.4 | 66.42 | 133.57 | 93.60 | 187.20 | 130.32 | 260.64 | 217.68 |
20.5 | 123 | 73.8 | 77.33 | 155.49 | 108.64 | 217.27 | 151.70 | 303.42 | 229.14 |
22 | 132 | 79.2 | 89.06 | 179.08 | 125.40 | 250.90 | 174.40 | 349.40 | 264.49 |
24 | 144 | 86.4 | 105.98 | 213.25 | 149.90 | 298.90 | 207.90 | 415.80 | 341.82 |
26 | 156 | 93.6 | 124.38 | 250.12 | 175.40 | 350.80 | 244.00 | 488.00 | 369.94 |
28 | 168 | 100.8 | 144.26 | 290.08 | 203.80 | 406.70 | 283.00 | 566.00 | 427.98 |
30 | 180 | 108 | 165.60 | 333.00 | 234.20 | 467.50 | 324.00 | 649.80 | 490.98 |
32 | 192 | 115.2 | 188.42 | 378.88 | 265.60 | 531.20 | 369.60 | 739.30 | 559.65 |
34 | 204 | 122.4 | 212.70 | 427.72 | 299.90 | 599.80 | 417.30 | 834.60 | 671.52 |
36 | 216 | 129.6 | 238.46 | 479.52 | 336.10 | 672.30 | 467.80 | 935.70 | 707.85 |
38 | 228 | 136.8 | 265.70 | 534.28 | 374.40 | 748.70 | 521.30 | 1042.50 | 788.98 |
40 | 240 | 144 | 294.40 | 592.00 | 414.50 | 829.10 | 577.60 | 1155.20 | 869.36 |
42 | 252 | 151.2 | 324.58 | 652.68 | 457.70 | 915.30 | 636.80 | 1273.60 | 959.30 |
44 | 264 | 158.4 | 356.22 | 716.32 | 502.70 | 999.60 | 698.90 | 1398.00 | 1111.25 |
46 | 276 | 165.6 | 389.34 | 782.92 | 548.80 | 1097.60 | 763.90 | 1527.80 | 1152.07 |
48 | 288 | 172.8 | 423.94 | 852.48 | 597.80 | 1195.60 | 831.70 | 1663.50 | 1256.26 |
50 | 300 | 180 | 460.00 | 926.09 | 648.80 | 1293.60 | 902.50 | 1805.00 | 1360.41 |
52 | 312 | 187.2 | 497.54 | 1000.48 | 697.63 | 1395.26 | 976.14 | 1952.28 | 1485.61 |
54 | 324 | 194.4 | 536.54 | 1078.92 | 752.33 | 1504.66 | 1052.68 | 2105.36 | 1648.08 |
56 | 336 | 201.6 | 577.02 | 1160.32 | 809.09 | 1618.18 | 1132.10 | 2264.20 | 1715.97 |
58 | 348 | 208.8 | 618.98 | 1244.68 | 867.91 | 1735.82 | 1214.40 | 2428.80 | 1844.50 |
60 | 360 | 216 | 662.40 | 1332.00 | 928.80 | 1857.60 | 1299.60 | 2599.20 | 1973.29 |
62 | 372 | 223.2 | 707.30 | 1422.28 | 991.75 | 1983.50 | 1387.68 | 2775.36 | 2101.56 |
64 | 384 | 230.4 | 753.66 | 1515.52 | 1056.77 | 2113.54 | 1478.66 | 2957.32 | 2298.10 |
66 | 396 | 237.6 | 801.50 | 1611.72 | 1123.85 | 2247.70 | 1572.52 | 3145.04 | 2398.10 |
68 | 408 | 244.8 | 850.82 | 1710.88 | 1192.99 | 2385.98 | 1669.26 | 3338.52 | 2522.88 |
70 | 420 | 252 | 901.60 | 1813.00 | 1264.20 | 2528.40 | 1768.90 | 3537.80 | 2697.65 |
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 34MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 36M M galvanizada o pintada negra
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 38MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 40MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 42MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 44MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 46MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 48MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 50MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 52MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 54MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 56M M galvanizada o pintada negra
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 58MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero de R3 60MM/de Studless de la cadena galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 62MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 64MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 66MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 68M M galvanizada o pintada negra
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 70MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 73MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 76MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 78MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 81MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 84MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 87MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 90MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 92MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 95MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 los 97MM galvanizada o pintada negra
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 100MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 102MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 105M M de la cadena galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 107MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 111MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 114MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 117MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 120M M galvanizada o pintada negra
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 122MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 124M M de la cadena galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 127MM galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero de R3 130MM/de Studless de la cadena galvanizada o pintada en negro
Inmersión en caliente costa afuera del perno prisionero/de Studless de R3 132M M de la cadena galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 137MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 142MM galvanizada o pintada en negro
Inmersión en caliente costa afuera de la cadena de amarre con perno prisionero/Studless de R3 152MM galvanizada o pintada en negro
Cadena de ancla y accesorios:
Unión de formas (KS) a los extremos del ancla y del casillero, cadena del ancla:
¿Cómo pedir una cadena de ancla?
● Diámetro y calidad de la cadena
●Longitud: 27,5 mo 25 m
● Cantidad de longitudes
● Cantidad de accesorios
● Certificaciones de clase: ABS (EE. UU.), BV (Francia), CCS (China), DNV (Noruega), GL (Alemania), KR (Corea), LR (Reino Unido), NK (Japón), RINA (Italia), RS. (Rusia) y certificado de fábrica
Si necesita otras cadenas de ancla o cadenas de amarre, ¡¡¡contáctenos!!!
Productos mostrar:
Otros productos relacionados:
Solicitud de cadena de amarre costa afuera:
Muestra de fábrica y prueba:
Máquina de prueba de carga:
Transporte:
contenido está vacío!
