Bucle de elevación de hilo, sistema de embrague de elevación, materiales de construcción Cable de acero Sistema de elevación de hormigón prefabricado Cuerda de alambre Bucle de elevación de hilo
Estado de Disponibilidad: | |
---|---|
Cantidad: | |

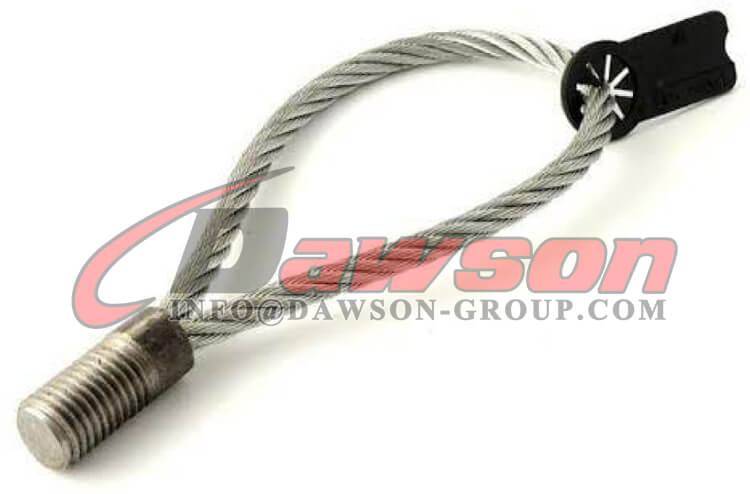

Bucles para levantar hilos se utilizan como dispositivo de elevación para los anclajes de elevación (anclajes de barra, anclajes ondulados y casquillos de elevación). Son el bucle de elevación más económico y son adecuados para la mayoría de las aplicaciones, especialmente las operaciones en el sitio.No son adecuados para girar o cabecear.
Los bucles de elevación de hilo se pueden aplicar con el anclaje roscado con hilo Rd o métrico adecuado.La etiqueta de identificación muestra el tamaño de la rosca y la carga máxima de trabajo.
Bucles de elevación con longitud de cable modificada bajo pedido.
Materiales:
●1 bucle: cable de acero galvanizado

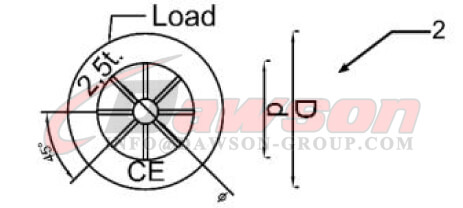

●2 Etiqueta de identificación: plástico o acero.
●3 Casquillo roscado: acero
Tabla 1: Dimensiones del bucle de elevación del hilo (con hilo Rd o métrico)
Carga(t) | Bucle | Casquillo roscado | Etiqueta | ||||||
d (mm) | H (mm) | libra (mm) | Calle/M (mm) | e (mm) | F (mm) | D (mm) | d (mm) | Φ (mm) | |
0.5 | 6 | 155 | 60 | 12 | 25 | 35 | 37 | 23 | 20 |
0.8 | 7 | 155 | 60 | 14 | 27 | 37 | 37 | 23 | 20 |
1.2 | 8 | 165 | 60 | 16 | 30 | 45 | 37 | 23 | 20 |
1.6 | 9 | 190 | 70 | 18 | 36 | 51 | 37 | 23 | 20 |
2 | 10 | 215 | 90 | 20 | 38 | 53 | 37 | 23 | 20 |
2.5 | 12 | 255 | 100 | 24 | 45 | 60 | 37 | 23 | 20 |
4 | 16 | 300 | 120 | 30 | 58 | 78 | 37 | 23 | 20 |
6.3 | 18 | 360 | 140 | 36 | 70 | 90 | 52 | 38 | 40 |
8 | 20 | 425 | 160 | 42 | 77 | 107 | 52 | 38 | 40 |
12.5 | 26 | 530 | 180 | 52 | 85 | 115 | 52 | 38 | 40 |
1.Manejo y uso

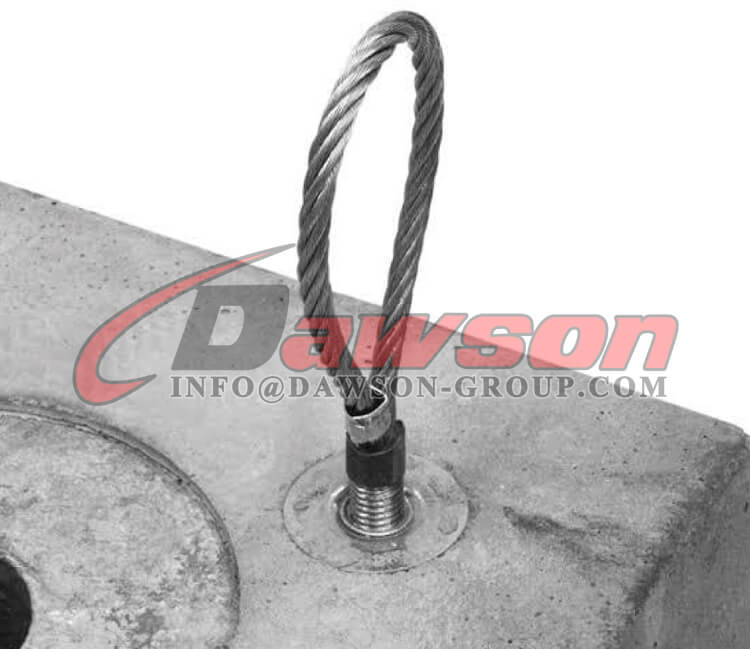

● Los bucles de elevación de hilo deben estar completamente atornillados en los casquillos roscados del anclaje de elevación.Si es necesario, se deben limpiar las roscas sucias del anclaje de elevación.
● El bucle de elevación de hilos sólo debe fijarse a la unidad después de que la resistencia del hormigón haya alcanzado los 15 N/m㎡. En algunos casos, puede resultar económico y práctico dejar los bucles con la unidad hasta la instalación final.

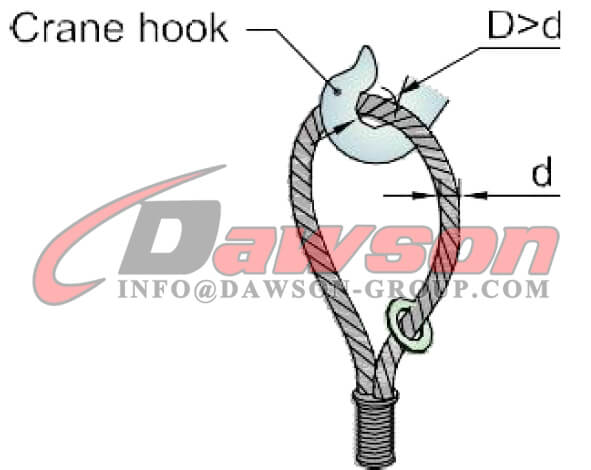

● Compruebe que el radio del gancho sea al menos el diámetro de la cuerda:

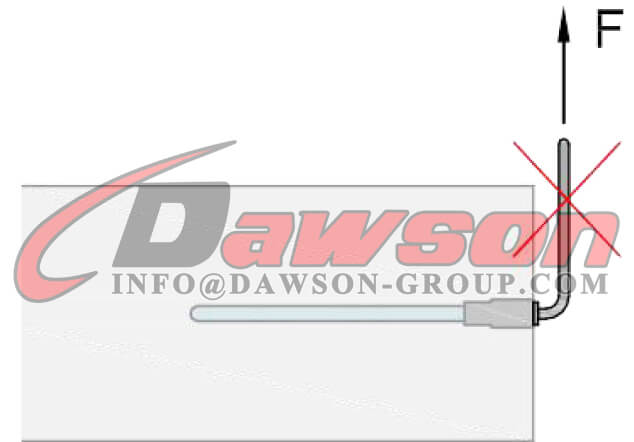

● No apto para girar o cabecear:

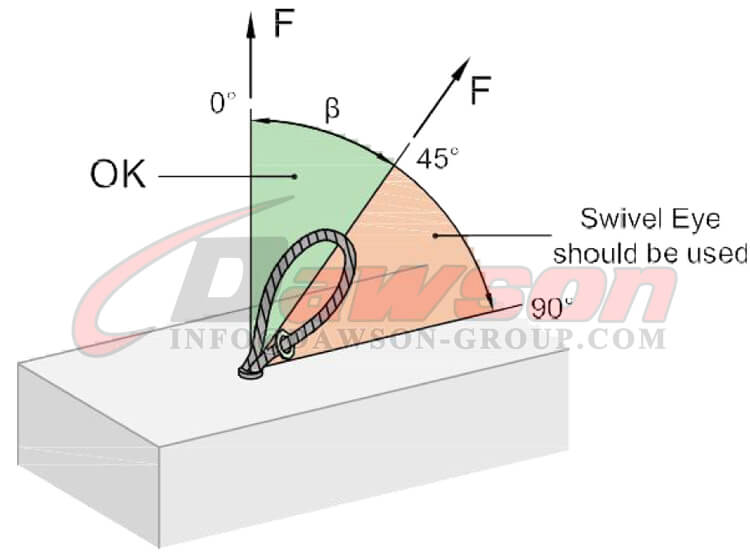

● Ángulo de elevación máximo permitido de los bucles:
La elevación se planificará de forma que el ángulo de elevación sea β˂45°.En el ángel más grande, se debe utilizar el ojo giratorio, el bucle de elevación con placa de presión o el bucle de elevación 'Goliat'.
2. Estado de los bucles de elevación del hilo
El estado de los bucles de elevación del hilo debe comprobarse periódicamente.No se pueden utilizar en uno de los
Se detectan las siguientes fallas:
● 4 roturas de alambre a una distancia cuya longitud sea igual a tres diámetros de alambre.
● 6 roturas de alambre a una distancia cuya longitud sea igual a seis diámetros de alambre.
● 16 roturas de alambre a una distancia cuya longitud sea igual a treinta diámetros de alambre.
● Rotura del trenzado, deformación por presión.
● Piezas dobladas o hinchazones en las curvas.
● Daños en el hilo del portahilos.
● Desgaste evidente, daño corrosivo y otros defectos visibles.
Productos mostrar:

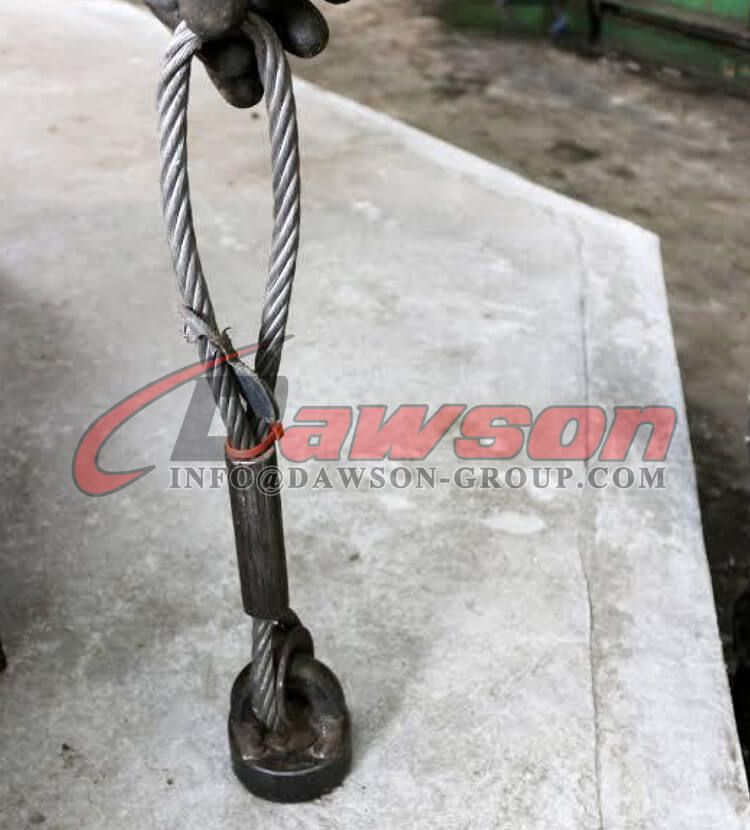

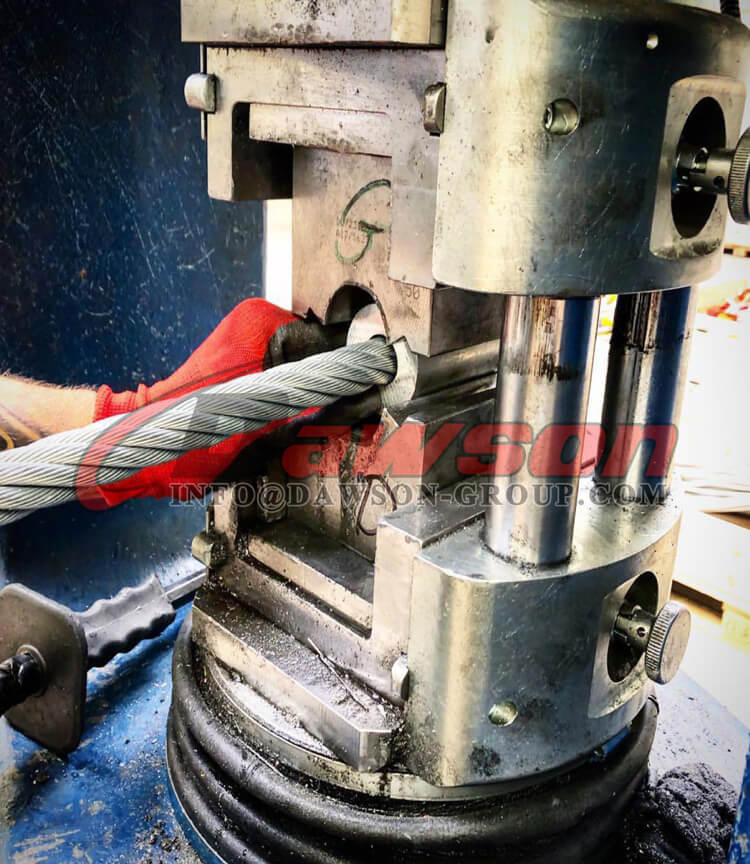

Demostración del sistema de embrague de elevación:

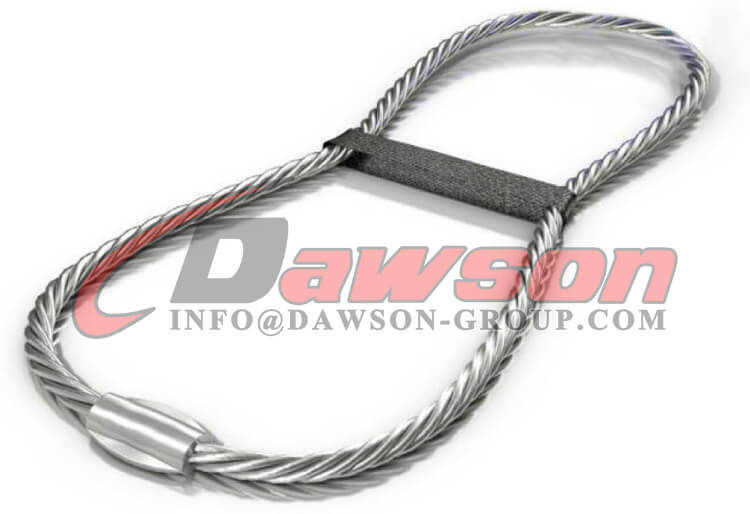

Otros productos relacionados:
