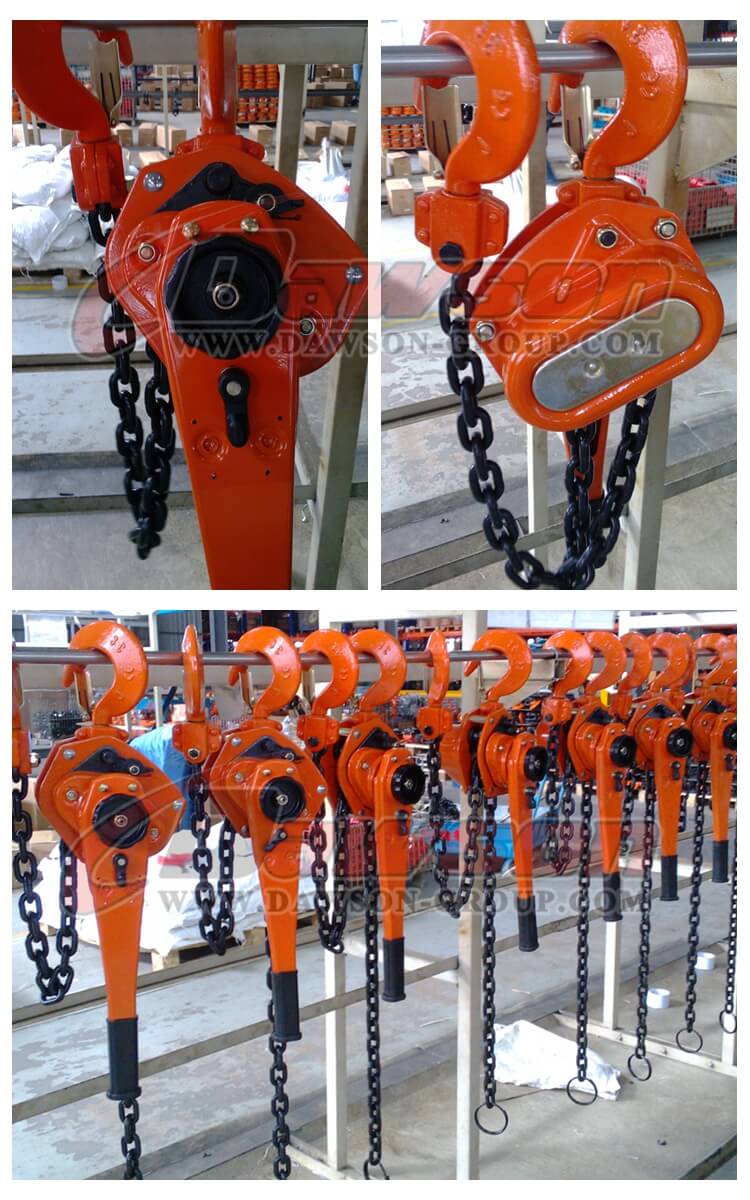

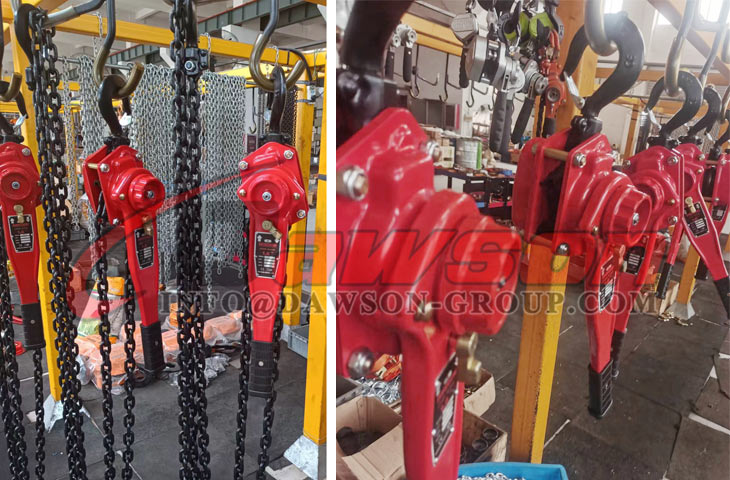

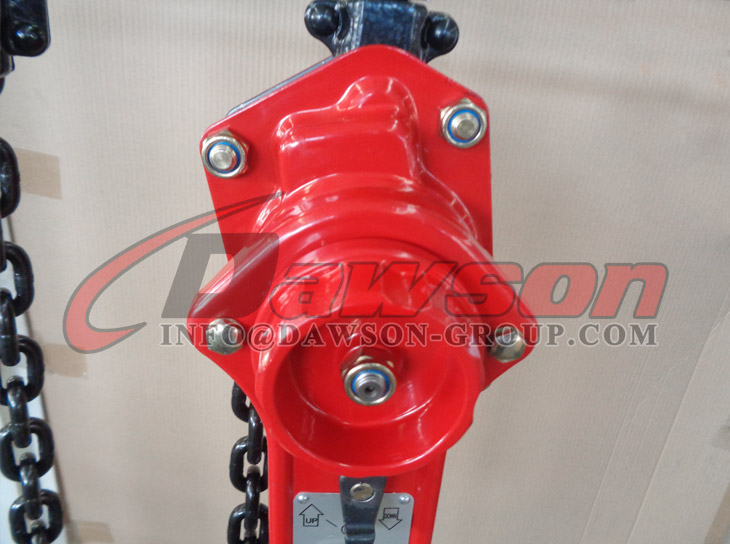

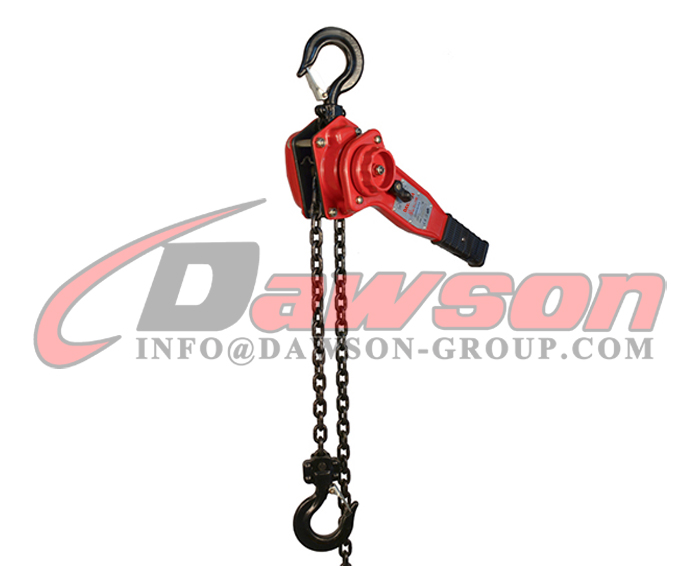

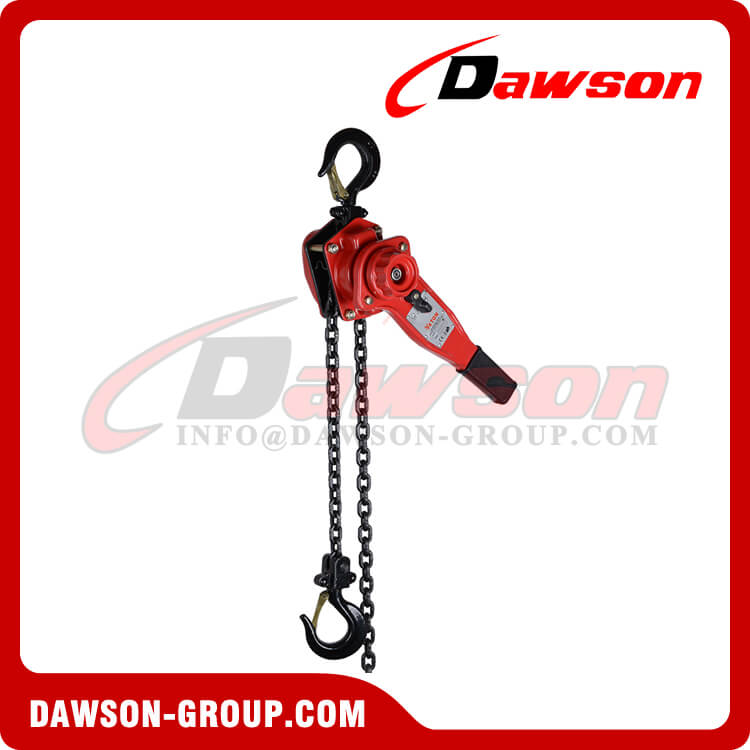

Bloque de palanca manual tipo DSVP, polipasto de palanca para elevación
- Dawson Group Ltd. - Fabricante, proveedor y fábrica de China

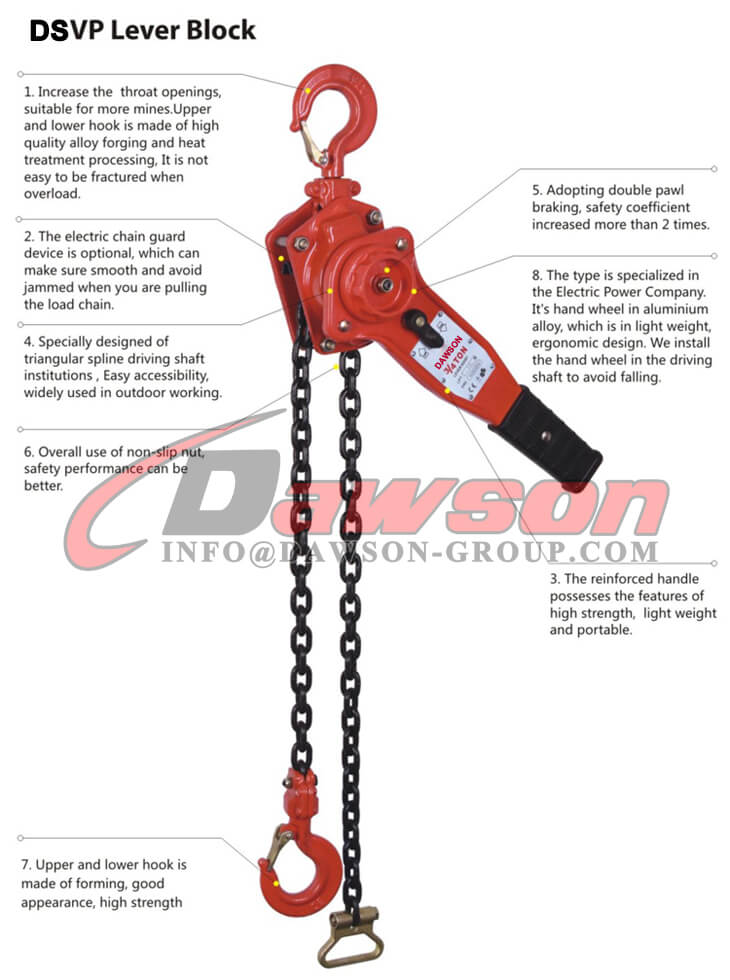

Introducción
La adopción de placa de acero estructural de baja aleación, segura, confiable y duradera.
Cadena de carga G80 de alta resistencia, alto factor de seguridad y larga vida útil.
Rotación constante, alta eficiencia, fuerza de palanca pequeña.
Productos certificados por CE y GS.

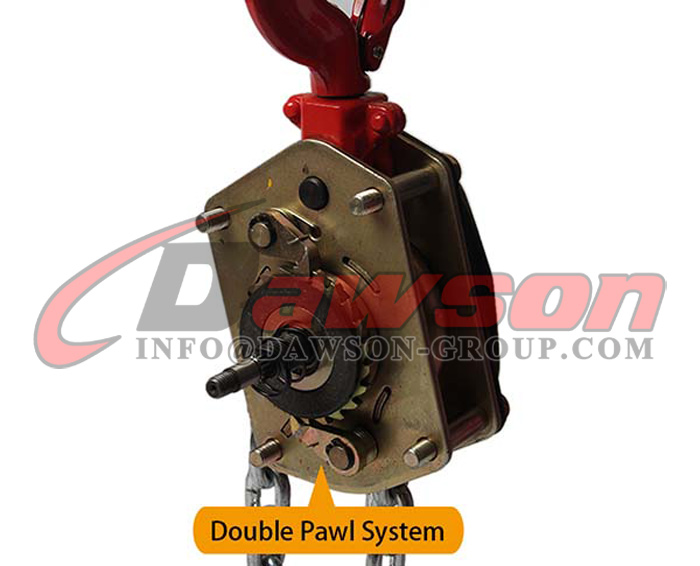

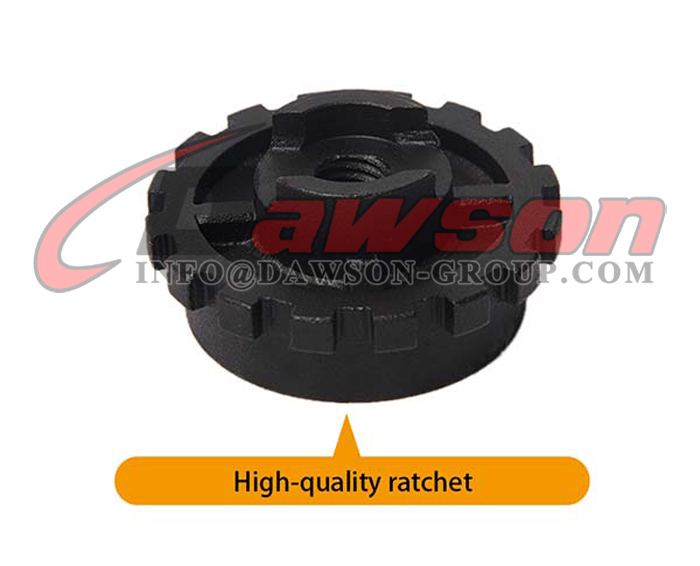

El sistema de frenado de doble trinquete lo mantiene seguro y confiable.
Los productos se han utilizado ampliamente en energía nuclear, transmisión de energía térmica, etc.

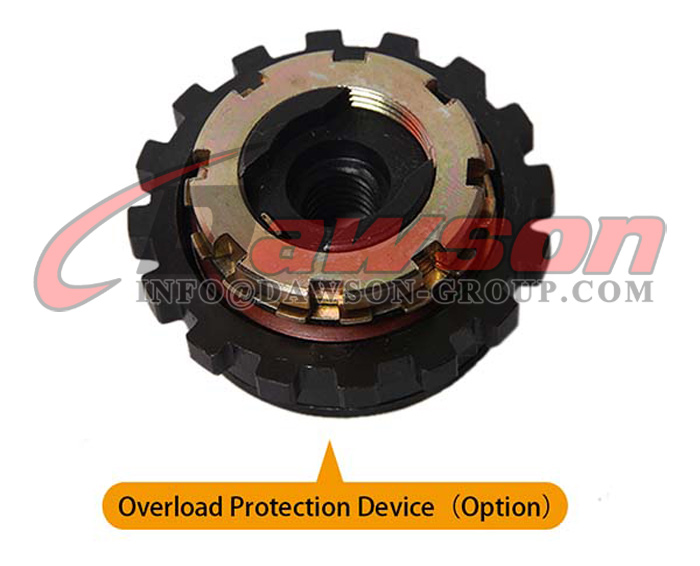

Protección contra sobrecarga opcional.
El dispositivo protector de cadena eléctrico es opcional, lo que garantiza una conducción suave y evita atascos al tirar de la cadena de carga.
Especificaciones
| Modelo | Capacidad
(t) | Elevación estándar(m) | Prueba de funcionamiento(T) | Esfuerzo necesario para levantar la carga máxima (N) | No. de caídas de cadena de carga | Diámetro de la cadena de carga
(mm) | Dimensión (mm) | Peso neto / kg) | Embalaje
(Largo*An*Al)(cm) |
| A | B | C | D | L | H |
| DSVP-0.5T | 0.5 | 1.5 | 0.75 | 140 | 1 | 5 | 102 | 80 | 95 | - | - | - | 3.5 | 33,5*12,5*9 |
| DSVP-0.75T | 0.75 | 1.5 | 1.125 | 140 | 1 | 6 | 148 | 88 | 135 | 32 | 290 | 320 | 7 | 37*14*17 |
| DSVP-1T | 1 | 1.5 | 1.5 | 140 | 1 | 6 | 148 | 88 | 135 | 32 | 290 | 320 | 7.5 | 37*14*17 |
| DSVP-1.5T | 1.5 | 1.5 | 2.25 | 240 | 1 | 8 | 176 | 102 | 155 | 36 | 415 | 380 | 11 | 52*14*18 |
| DSVP-2T | 2 | 1.5 | 3 | 240 | 1 | 8 | 176 | 102 | 155 | 36 | 415 | 380 | 11.5 | 52*14*18 |
| DSVP-3T | 3 | 1.5 | 4.5 | 320 | 1 | 10 | 192 | 109 | 211 | 46 | 415 | 480 | 19 | 55*16*21 |
| DSVP-6T | 6 | 1.5 | 9 | 340 | 2 | 10 | 195 | 109 | 254 | 46 | 415 | 600 | 32 | 55*16*21 |
| DSVP-9T | 9 | 1.5 | 13.5 | 360 | 3 | 10 | 195 | 109 | 319 | 57 | 415 | 700 | 47 | 62*48,5*26
|
Configuración estándar:
Cadena de carga T(80)
Cadena de carga templada negra
Pestillo de seguridad de estampado | Configuración opcional:

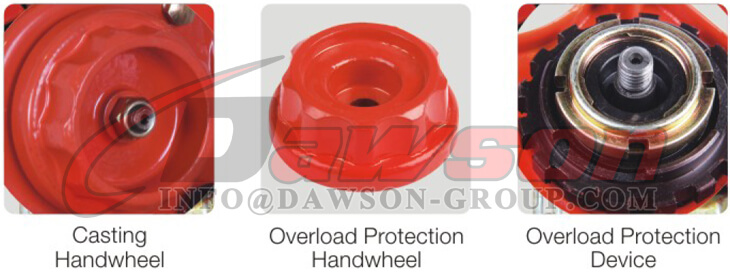

Protección contra sobrecarga (OLP)
Cadena de carga galvanizada
V(100) Cadena de carga
Anclaje de extremo fundido galvanizado
Cojinete de empuje en el gancho inferior
Pestillo de seguridad de estampado grueso
Rodamientos de rodillos enjaulados de alta precisión
Volante opcional con tapa.
|
INSPECCIÓN ANTES DEL USO

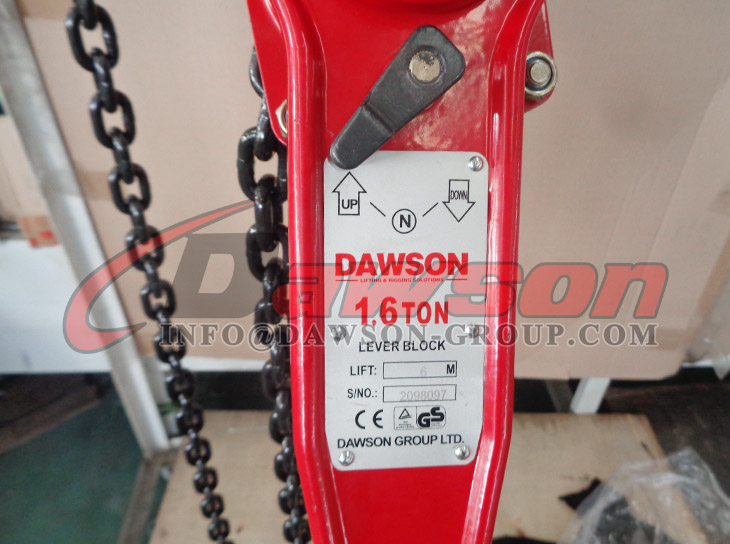

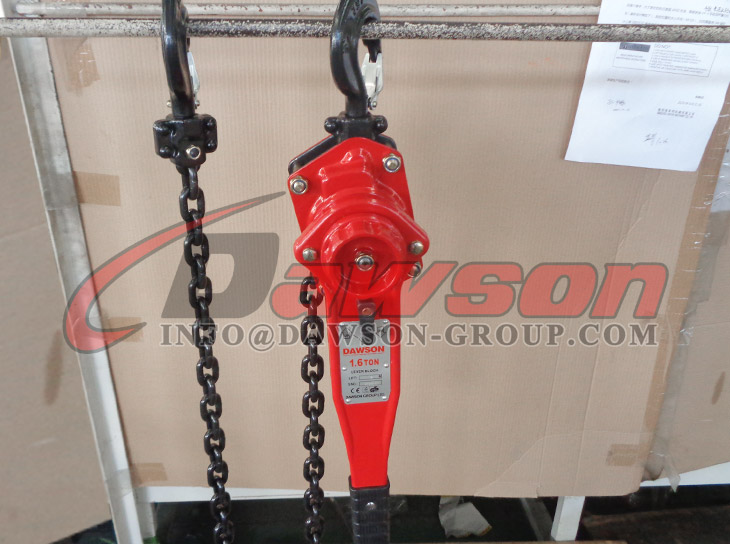

Asegúrese de que la placa de identificación del polipasto de palanca sea claramente visible y que el WLL sea legible.
La inspección previa al uso de un polipasto de palanca debe incluir lo siguiente:
cadena de carga
1.Inspeccione la cadena en busca de desgaste, hendiduras, mellas, quemaduras por arco, eslabones torcidos y doblados y corrosión.
2.Inspeccione el enhebrado correcto en unidades de 6 toneladas.

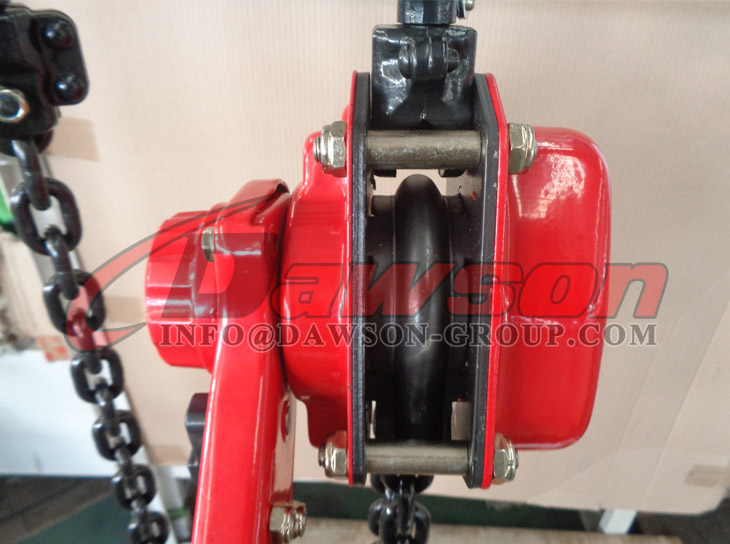

Ruedas elevadoras y ruedas de polea
1.Inspeccione la rueda elevadora en busca de materiales extraños, desgaste y corrosión.
2.Inspeccione las poleas en busca de desgaste, libertad de movimiento y corrosión.
3.Inspeccione los pasadores sin salida en busca de desgaste, tensión y corrosión.
Manos

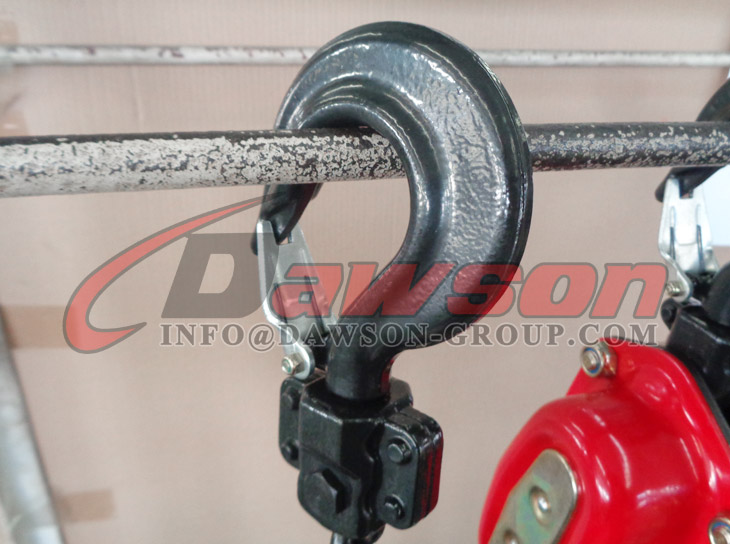

1.Inspeccione los ganchos en busca de signos de apertura, agrietamiento, flexión, quemaduras por arco, soldaduras y corrosión.
2.Los ganchos deben girar libremente.
Misceláneas
1.Inspeccione el marco y las cubiertas en busca de deformaciones, deformaciones, abolladuras graves y otros daños.

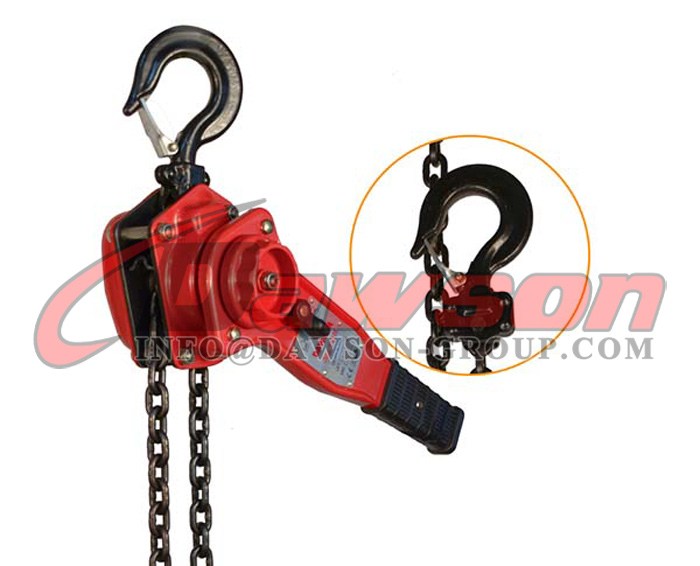

2.Inspeccione los cierres de seguridad para comprobar su estado y funcionamiento.
3.Mida las gargantas de los ganchos para determinar las aberturas de servicio permitidas.Inspeccione los soportes (polipasto de 6 toneladas) en busca de grietas, hendiduras, corrosión y otros daños.
4.Inspeccione la palanca para detectar sobrecargas o cualquier signo de distorsión.
5.Compruebe la función de marcha libre.
6.Asegúrese de que las selecciones de subir y bajar funcionen correctamente.
7.Compruebe que haya un tope final instalado en la cadena.
CUIDADO EN USO
1.Todas las personas involucradas en la operación de un polipasto de palanca deben leer el manual del fabricante y estar completamente familiarizadas con todos los procedimientos de operación y mantenimiento.
2. Cuando opere un polipasto de palanca, mantenga siempre una posición firme y, cuando sea necesario, esté asegurado.Opere el polipasto de palanca desde un lugar que esté libre de carga en todo momento.Las personas deben mantenerse alejadas de la carga suspendida.Nunca utilice el polipasto de palanca para levantar, soportar o transportar personas y nunca levante cargas por encima o cerca de personas.
3.Antes de levantar una carga, confirme que el polipasto de palanca esté en buenas condiciones y funcione correctamente.
4. Mantenga siempre la cadena de carga bien lubricada y protéjala de salpicaduras de soldadura y otros contaminantes dañinos.
5.Nunca permita que la cadena de carga o los ganchos se utilicen como tierra para soldar y nunca los toque con electrodos de soldadura activos.
6.Nunca utilice el polipasto de palanca con cadenas de carga torcidas, retorcidas, dañadas o desgastadas y nunca intente alargar la cadena de carga.
7. Utilice siempre eslingas y accesorios adecuados de la manera correcta y confirme que estén asentados correctamente en los ganchos.También confirme que el conjunto del pestillo de seguridad se haya cerrado completamente y no esté soportando ninguna parte de la carga.
8.Nunca levante más que la WLL nominal.
9.La cadena de carga floja debe levantarse con cuidado.Mientras comprueba el equilibrio de la carga, levante y bájela unos 100 mm para probar el sistema de frenos antes de seguir levantando.
10.Nunca pase la cadena de carga más allá del rango de elevación.
11.Nunca desvíe su atención al operar el polipasto de palanca y nunca deje una carga suspendida desatendida.
12.Inspeccione periódicamente el polipasto de palanca.Nunca utilice un polipasto de palanca cuando no funcione correctamente o cuando sea evidente un funcionamiento inusual o daño.
13.Nunca ajuste ni repare un polipasto de palanca a menos que sea competente para realizar el mantenimiento del polipasto.
14.Nunca modifique el polipasto de palanca.
15.Nunca retire ni oculte la placa de identificación en el polipasto de palanca.
16.Examine la cadena de carga para asegurarse de que no esté torcida.Los polipastos de palanca pueden levantarse con 2 tramos de cadena de carga;Pueden surgir torceduras debido a que el gancho inferior se gira accidentalmente a través de las cadenas de carga.
17.Confirme que la estructura de soporte sea lo suficientemente fuerte para soportar la carga prevista.
18. La palanca de cambio debe colocarse en la posición 'ARRIBA' cuando el polipasto de palanca esté bajo carga durante las operaciones de elevación o tracción.En algunos casos con cargas livianas (menos del 2% de la WLL), si la palanca de cambio o el cubo se colocan en la posición neutral, el sistema de rueda libre funcionará y el polipasto de palanca no podrá soportar la carga.
19. No se recomienda levantar una carga con dos polipastos de palanca.Si el trabajo es inevitable, mantenga la carga dentro de la capacidad nominal total de los dos polipastos de palanca y levántela con cuidado excepcional manteniendo el equilibrio, el ángulo y la velocidad de elevación adecuados.
Detalles de los productos:
Bienvenido a comprar el precio más nuevo y competitivo. DAWSON Bloque de palanca manual tipo DSVP, polipasto de palanca para elevación de nuestra fábrica.Somos uno de los principales fabricantes y proveedores de China y le ofrecemos el servicio mayorista y el servicio OEM con descuento.Con la certificación CE, nuestros productos fabricados en China en stock son de alta calidad y bajo precio.No dude en obtener nuestra muestra gratuita.
Para más información, por favor Contáctenos.Correo electrónico:info@dawson-group.com
Etiquetas calientes: bloque de palanca a granel, polipasto de palanca de bajo precio, polipasto de palanca de trinquete de alta calidad, Al por mayor equipo de elevación, comprar equipos de elevación con descuento, Gran oferta de herramientas de elevación manuales., maquinaria de grúa de precio barato, equipo de elevación manual personalizado, Proveedor de China del polipasto de cadena de palanca, Fabricante chino de bloque de polea., elevador de palanca de elevación fábrica de China, mini bloque de palanca exportador de China, bloque de palanca en stock, manual muestra gratis de bloque de palanca, bloque de palanca marcas dawson, bloque de palanca OEM
Otros productos relacionados: Aplicación del polipasto de palanca:

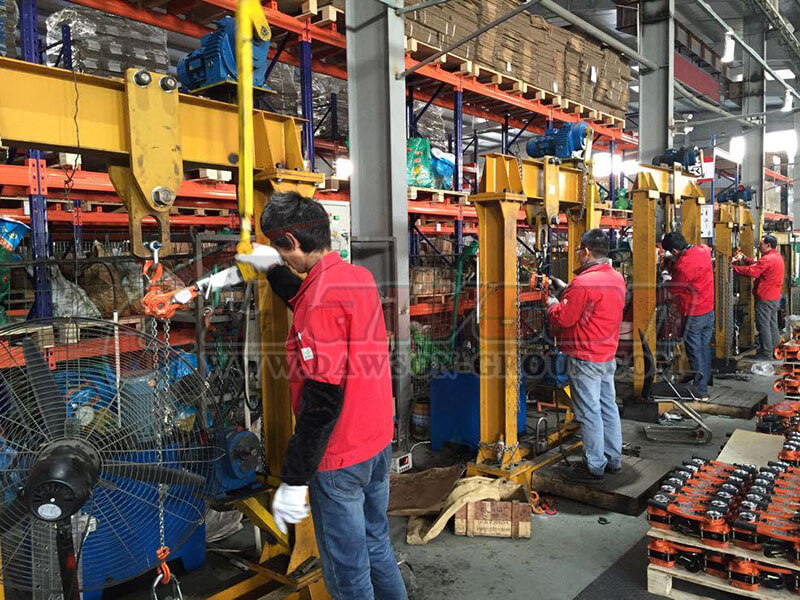

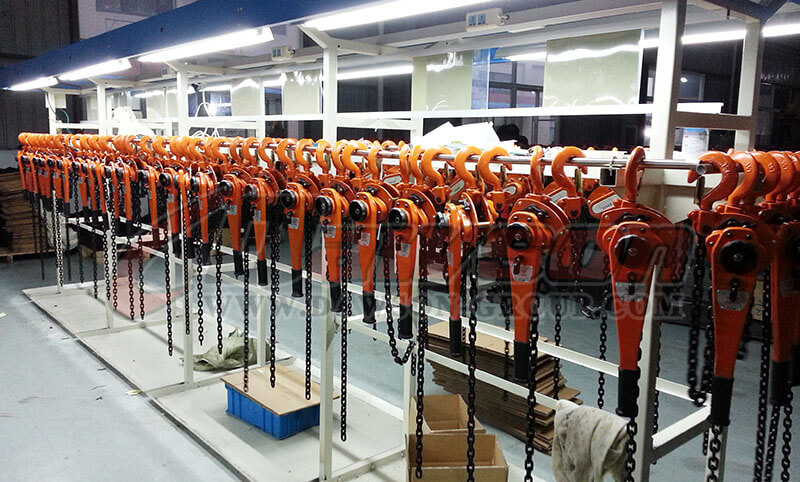

Muestra de fábrica y paquete:
