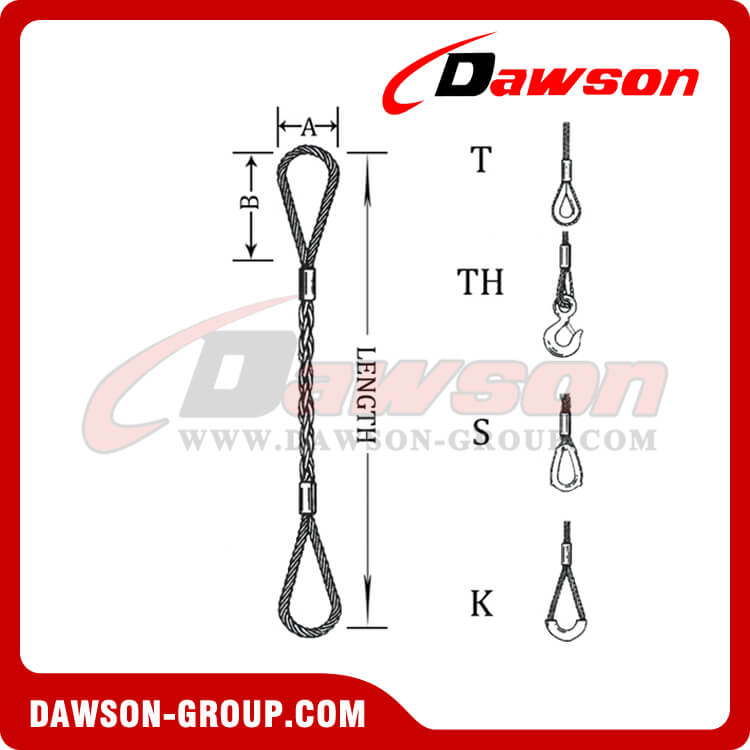

WS71-E-E, T, TH, S & K Flemish Eye Splice Cuerdas de alambre
- Dawson China
Cuerpo de pieza única, empalme mecánico
La preparación del ojo o del extremo del bucle se forma usando la Empalme Ojo Flamenca.
El manguito metálico de estampado fluye alrededor de los cables y evita que los hilos se desenrollen.
Una sola pieza, la eslinga de empalme mecánica es económica, ofrece la capacidad nominal más alta de cualquier eslinga empalmada y se aplican cargas a lo largo de la línea central de la eslinga.
Capacidad nominal del enganche de cestas basado en una relación D / d de 25.
Capacidades nominales basadas en el diámetro del pasador no más grande que el ancho del ojo natural o menor que el diámetro nominal del cabestrillo.
Capacidades nominales basadas en el factor de diseño de 5. Los ángulos de eslingas horizontales inferiores a 30 ° no se utilizarán.
* Ver Ajuste de capacidad nominal del enganche de gargantilla.
ADVERTENCIA: No use ni permita el uso de los productos en este catálogo, a menos que el usuario haya leído y comprendido las instrucciones correspondientes y las advertencias del producto.
Aplicación de cuerda de alambre Enganches
1. Vertical- El accesorio vertical o recto simplemente está usando una eslinga para conectar un gancho de elevación u otro dispositivo a una carga.
2. Gargantilla- Las configuraciones de gargantilla reducen la capacidad nominal de un cabestrillo entre un 20 y un 25 por ciento.
Enganche de gargantilla
AJUSTE DE CAPACIDAD CLASIFICADA
Choque IWRC y cuerda de fibra
Ángulo Porcentaje de
(Grados) Capacidad clasificada de Gargantilla
Más de 120 100
90-120 87
60-89 74
30-59 62
Hasta 29 49
Ajuste de ángulo
Ajuste de capacidad nominal para eslingas en enganche de gargantilla cuando el ángulo es inferior a 120 °.
3. Cesta- La cesta enganchada distribuye una carga por igual entre las dos patas de un cabestrillo, dentro de las limitaciones impuestas por los ángulos en los que las patas están montadas a la altura de la carga (consulte la descripción de los ángulos de cabestrillo).
Enganche de cesta
AJUSTE DE CAPACIDAD
Ángulo Porcentaje de una sola pierna
(Grados) Capacidad
90 200
60 170
45 140
30 100
Ángulo
Un enganche de cesta tiene el doble de la capacidad de una pierna de cabestrillo solo si las piernas de la eslinga son verticales, y solo si la relación D / d es de 25: 1 y es vertical.
ADVERTENCIA:No use ni permita el uso de los productos en este catálogo, a menos que el usuario haya leído y comprendido las instrucciones correspondientes y las advertencias del producto.
Reeving
Al pasar a través de las conexiones para cargar aumenta la carga de las conexiones hasta dos veces.
No reeve.
Eslingas de pierna triple y cuádruple
Las eslingas de tres patas tienen un 50% más de capacidad que las de doble pierna solo si el centro de gravedad está en el centro de los puntos de conexión y las patas están ajustadas correctamente (la misma proporción de la carga)
Las eslingas cuádruples de pierna ofrecen estabilidad mejorada pero no proporcionan una mayor capacidad de levantamiento.
Centro de gravedad (COG)
La ubicación del centro de gravedad en los puntos de recogida es una consideración importante.
Carga de COG y Sling
Al levantar verticalmente, la carga se compartirá por igual si el centro de gravedad está espaciado por igual entre los puntos de recogida, como en la primera ilustración a la derecha.
Cuando el centro de gravedad no está equiespaciado entre los puntos de recogida, como en la segunda ilustración, las eslingas y accesorios no soportarán una parte igual de la carga.
Honda 2 = 10,000 × 8 / (8 + 2) = 8,000
Sling 1 = 10,000 × 2 / (8 + 2) = 2,000
ADVERTENCIA:No use ni permita el uso de los productos en el catálogo, a menos que el usuario haya leído y entendido las instrucciones correspondientes y las advertencias del producto.
Ángulo de la honda
El ángulo de la honda (también llamado ángulo de carga) es el ángulo medido entre un plano horizontal y la pierna o el cuerpo de la eslinga.
Ángulos y carga
Ángulos y estrés
¿Cómo lleva dos baldes de agua?
Factor de ángulo de carga
Ángulo de carga de ángulo de la honda
Grados (A °) Factor = L / H
90 1.00
60 1.155
50 1.305
45 1.414
30 2.00
CARGA EN CADA PIERNA DE SLING =
(Carga ÷ 2) × FACTOR DE ÁNGULO DE CARGA
ANSI B30.9 recomienda que no se use un ángulo de eslinga horizontal inferior a 30 °.
ADVERTENCIA:No use ni permita el uso de los productos en el catálogo, a menos que el usuario haya leído y entendido las instrucciones correspondientes y las advertencias del producto.
