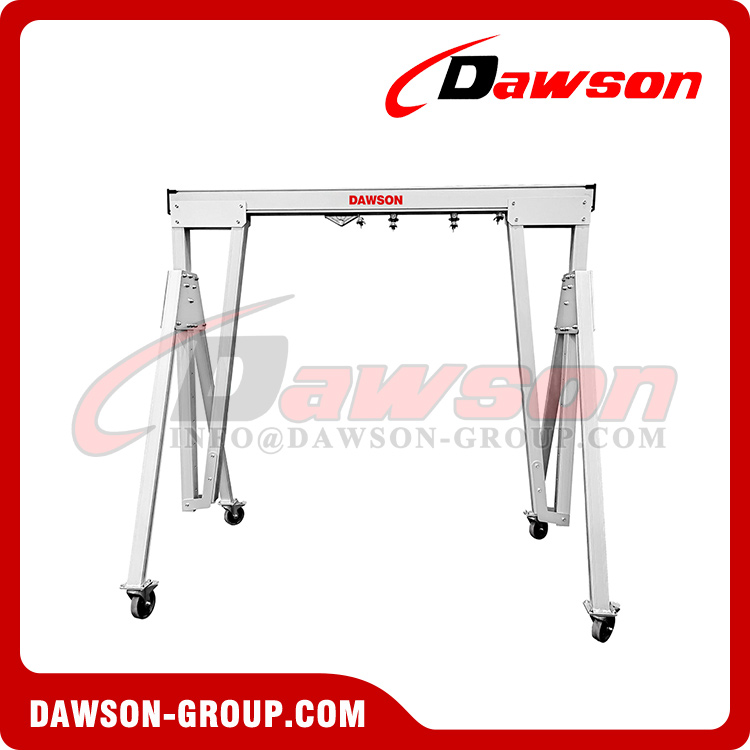

Pórtico de portal portátil tipo DSPG, Pórtico portátil de aleación de aluminio, Grúas de pórtico

  • DAWSON/OEM

  • DSPG

Estado de Disponibilidad:
Cantidad:
Preguntar Añadir al carrito

Pórtico de portal portátil tipo DSPG, Pórtico portátil de aleación de aluminio, Grúas de pórtico

- Dawson Group Ltd. - Fabricante, proveedor y fábrica de China

Pórtico de portal portátil tipo DSPG

El tipo DSPG incluye DSPG-O, DSPG-C, DSPG-H 3 tipos. Cada modelo está equipado con diferentes vigas principales para adaptarse a diferentes condiciones de trabajo.Nuestro PORTAGANTRY de alta calidad y durabilidad es liviano y extremadamente resistente.Este sistema portátil se puede ensamblar manualmente con solo cuatro pernos y puede levantar con seguridad hasta 5000 kg, lo que lo hace ideal para múltiples aplicaciones.


Características clave

El pórtico de aleación de aluminio tiene una variedad de perfiles y formas de ensamblaje, capacidad de carga de hasta 5000 kg, mecanizado de precisión de perfiles de aleación de aluminio y piezas estructurales, instalación simple, modular y sigue funcionando sin problemas.El pórtico de aleación de aluminio es liviano pero tiene mayor resistencia a la flexión y mejor resistencia al desgaste.Debido al tratamiento de galvanoplastia positiva en la superficie y sus propiedades anticorrosión, esta estructura se utiliza en talleres y líneas de producción de automóviles limpios y a prueba de explosiones, electricidad de litio, alimentos y electrónica y otras ocasiones industriales.


Configuraciones

●El PORTA GANTRY está disponible en una variedad de configuraciones y se puede personalizar de acuerdo con requisitos específicos (sujeto a la clasificación WLL).

●El PORTA GANTRY tiene la capacidad de moverse bajo carga. (Sujeto a instrucciones detalladas y supervisión por parte de una persona competente).


250kg-5000kg

Montaje de 1 a 4 personas

Paquete plano de 92-294 kg

Certificado EN795

Certificado ATEX

Acreditaciones, certificaciones y estándares. 250 500 1000 2000 3000 5000
EN795:2012 √ √ √ √ √ √
PD CEN/TS16415:2013 √ √ √ √ √ √
ANSI Z359.18-17 √ √ √ √ √ √
AS/NZS 5532:2013 √ √ √ √ √ √
Certificado ATEX [zona 2] √ √ √ √ √ √
Certificado ATEX [zona 1] √ √ √ √ √ √
IRATA √ √ √ √ √ √
Capacidad
Elevación máxima de mercancías (kg) 250 500 1000 2000 3000 5000
Elevación máxima de personal (kg) 250 250 400 750 1000 2000
Detención de caídas (personas) 3 3 3 5 5 5
Dimensions
Altura mínima de elevación (mm) 1605 1605 1605 1605 1660 2181
Altura máxima de elevación (mm) 5829 5829 5829 5829 5527 5000
Luz mínima disponible (mm) 2500 2500 2500 2500 2500 2500
Luz máxima disponible (mm) 9000 9000 9000 8400 8400 5500
Opciones de carro
Estándar √ √ √ √ √ √
Cerrado √ √ √ √ √ √
Acoplamiento cerrado √ √ √ √ × ×
Impulsado por engranajes √ √ √ √ × ×
Polipasto integrado √ √ √ √ × ×
Características estándar
Ajuste de altura con trinquete √ √ √ √ √ ×
Ajuste de altura del engranaje × × × × × √
Montaje de ayuda mecánica × × × × × √
Extras opcionales
Placas de mejillas lobuladas √ √ √ √ √ √
Actualización del cabrestante √ √ √ √ √ √
Enrollar las patas del gato √ √ √ √ √ √
Sistema de control de cuerda del carro √ √ √ √ √ √
Sistema de adorno √ √ √ √ √ √
Viga articulada √ √ √ × × ×
Acabados
Anodizado √ √ √ √ √ √
Fijaciones 316SS seleccionable seleccionable seleccionable seleccionable seleccionable seleccionable
Especificaciones marinas seleccionable seleccionable seleccionable seleccionable seleccionable ×

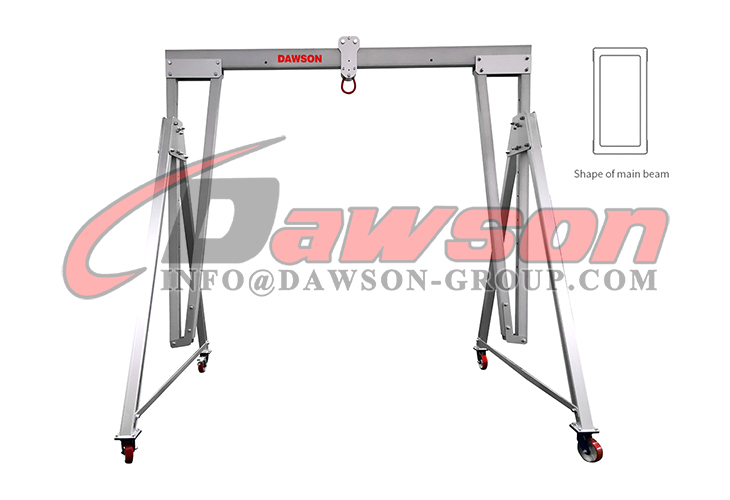

Pórtico tipo pórtico con riel DSPG-O de 500 kg-5000 kg, pórtico portátil de aleación de aluminio, grúas pórtico

Pórtico de pórtico con riel tipo DSPG-O de 500 kg-5000 kg, pórtico portátil de aleación de aluminio, grúas de pórtico - Dawson Group Ltd. - Fabricante, proveedor y fábrica de China    Pórtico de pórtico con riel tipo DSPG-O de 500 kg-5000 kg, pórtico portátil de aleación de aluminio, grúas de pórtico - Dawson Group Ltd. - Fabricante, proveedor de China

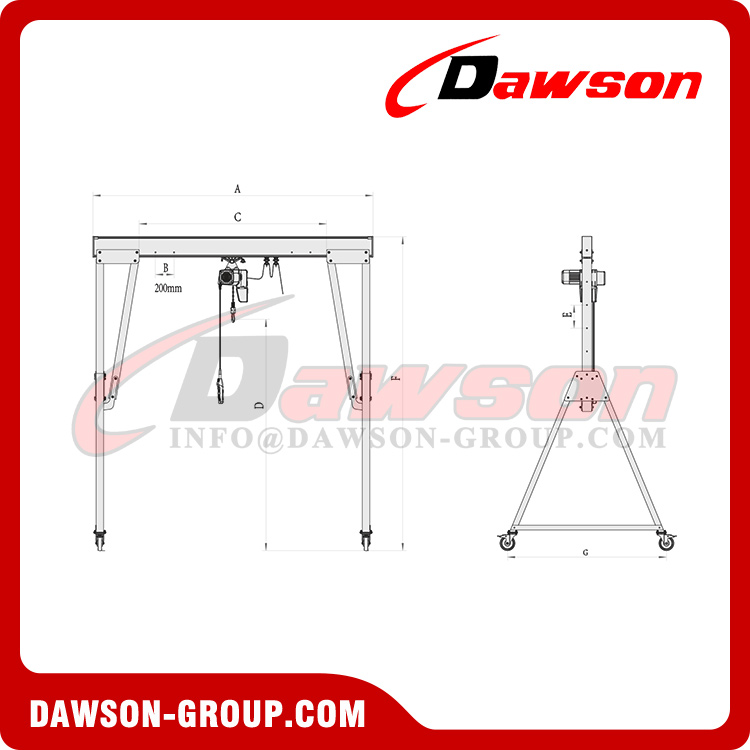

Parámetros técnicos

WLL Tamaño del marco D máx. E D min F máx. altura máxima H mín. G peso Tamaño del rodillo del carro Diámetro de la rueda
Altura máxima hasta el ojo de elevación Incremento de altura Altura mínima hasta el ojo de elevación Altura máxima hasta la parte superior de la viga Altura máxima hasta la parte superior del rodillo Altura mínima hasta el rodillo superior Ancho
kg milímetros milímetros milímetros milímetros milímetros milímetros kg milímetros milímetros
500 S 2355 5×150 1605 2675 2757 2007 1212 71 80 160
M 2851 5×150 2101 3171 3253 2503 1429 77 80 160
I 3188 5×200 2188 3499 3581 2581 1726 96 80 200
T 4079 6×200 2879 4399 4481 3281 2011 99 80 200
TC4 4527 6×200 3327 4847 4930 3730 2234 105 80 200
TC3 5027 6×200 3827 5347 5430 4230 2557 111 80 200
TC2 5527 8×200 3927 5848 5930 4330 2733 114 80 200
TC1 5829 9×200 4029 6149 6231 4431 2733 118 80 200
1000 S 2355 5×150 1605 2675 2757 2007 1212 71 80 160
M 2851 5×150 2101 3171 3253 2503 1429 77 80 160
I 3188 5×200 2188 3499 3581 2581 1726 96 80 200
T 4079 6×200 2879 4399 4481 3281 2011 99 80 200
TC4 4527 6×200 3327 4847 4930 3730 2234 105 80 200
TC3 5027 6×200 3827 5347 5430 4230 2557 111 80 200
TC2 5527 8×200 3927 5848 5930 4330 2733 114 80 200
TC1 5829 9×200 4029 6149 6231 4431 2733 118 80 200
2000 S 2355 5×150 1605 2675 2757 2007 1212 78 80 160
M 2851 5×150 2101 3171 3253 2503 1429 85 80 160
I 3188 5×200 2188 3499 3581 2581 1726 107 80 200
T 4079 6×200 2879 4399 4481 3281 2011 110 80 200
TC4 4527 6×200 3327 4847 4930 3730 2234 117 80 200
TC3 5027 6×200 3827 5347 5430 4230 2557 124 80 200
TC2 5527 8×200 3927 5848 5930 4330 2733 132 80 200
TC1 5829 9×200 4029 6149 6231 4431 2733 134 80 200
3000 S 2410 5×150 1605 2730 2812 2062 1212 99 80 200
M 2906 5×150 2101 3226 3308 2558 1429 102 80 200
I 3188 5×200 2188 3499 3581 2581 1726 114 80 200
T 4079 6×200 2879 4399 4481 3281 2011 118 80 200
TC4 4527 6×200 3327 4847 4930 3730 2234 126 80 200
TC3 5027 6×200 3827 5347 5430 4230 2557 135 80 200
TC1 5527 8×200 3927 5848 5930 4330 2733 143 80 200
5000 S 3181 5×200 2181 3592 3717 2717 1736 119 125 200
M 4049 6×200 2849 4487 4612 3412 2021 137 125 200
I 4500 6×200 3300 4938 5062 3862 2234 145 125 200
T 5000 6×200 3800 5438 5562 4362 2557 154 125 200

Especificación de longitud de viga y peso muerto.

Longitud de viga estándar A(mm) (alcance operativo claro C=A-920 mm)
A 2500 3000 3920 4570 5500 6000 8400 9000
C 1580 2080 3000 3650 4580 5080 7480 8080
500 12 14 18 21 44 48 101 108
1000 20 24 32 37 44 48 101 108
2000 30 36 47 55 66 72 101 *
3000 30 36 47 55 66 72 * *
5000 30 36 47 55 66 * * *

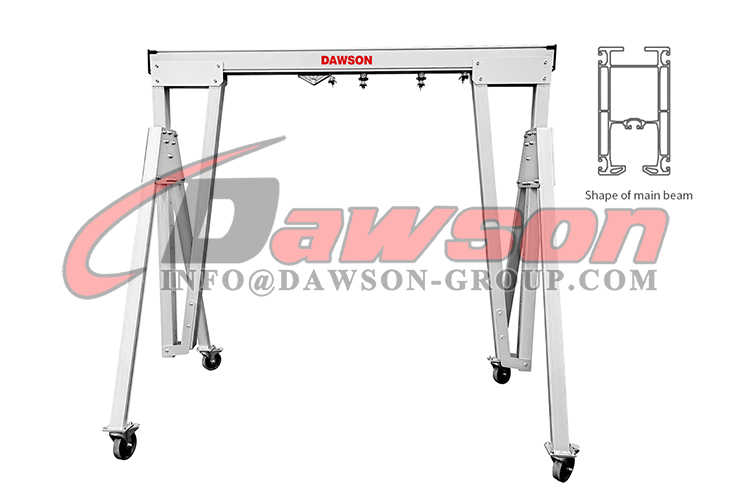

Pórtico tipo portal DSPG-C de 250 kg-3000 kg, pórtico portátil de aleación de aluminio, grúas pórtico

DSPG-C Pórtico de portal tipo 250 kg-3000 kg, Pórtico portátil de aleación de aluminio, Grúas de pórtico - Dawson Group Ltd. - Fabricante, proveedor y fábrica de China    DSPG-C Pórtico de portal tipo 250 kg-3000 kg, Pórtico portátil de aleación de aluminio, Grúas de pórtico - Dawson Group Ltd. - Fabricante, proveedor de China

Parámetros técnicos

WLL (kg) Tamaño del marco E Delaware G Peso
kg		 Tamaño del rodillo del carro
milímetros		 Diámetro de la rueda
milímetros
Incremento de altura Altura máxima hasta la parte superior de la viga
milímetros		 Ancho
milímetros
250 S 5×150 2523 1212 71 80 160
M 5×150 3019 1429 77 80 160
I 5×200 3347 1726 96 80 200
T 6×200 4247 2011 99 80 200
TC4 6×200 4695 2234 105 80 200
TC3 6×200 5195 2557 111 80 200
TC2 8×200 5696 2733 114 80 200
TC1 9×200 5997 2733 118 80 200
500 S 5×150 2523 1212 71 80 160
M 5×150 3019 1429 77 80 160
I 5×200 3347 1726 96 80 200
T 6×200 4247 2011 99 80 200
TC4 6×200 4695 2234 105 80 200
TC3 6×200 5195 2557 111 80 200
TC2 8×200 5696 2733 114 80 200
TC1 9×200 5997 2733 118 80 200
1000 S 5×150 2523 1212 71 80 160
M 5×150 3019 1429 77 80 160
I 5×200 3347 1726 96 80 200
T 6×200 4247 2011 99 80 200
TC4 6×200 4695 2234 105 80 200
TC3 6×200 5195 2557 111 80 200
TC2 8×200 5696 2733 114 80 200
TC1 9×200 5997 2733 118 80 200
2000 S 5×150 2523 1212 78 80 160
M 5×150 3019 1429 85 80 160
I 5×200 3347 1726 107 80 200
T 6×200 4247 2011 110 80 200
TC4 6×200 4695 2234 117 80 200
TC3 6×200 5195 2557 124 80 200
TC2 8×200 5696 2733 132 80 200
TC1 9×200 5997 2733 134 80 200
3000 S 5×150 2578 1212 99 80 200
M 5×150 3074 1429 102 80 200
I 5×200 3347 1726 114 80 200
T 6×200 4247 2011 118 80 200
TC4 6×200 4695 2234 126 80 200
TC3 6×200 5195 2557 135 80 200
TC1 8×200 5696 2733 143 80 200

Especificación de longitud de viga y peso muerto.

Longitud de viga estándar A(mm) (alcance operativo claro C=A-920 mm)
A 2500 3000 4000 5000 6000 7000 8000 9000
C 1580 2080 3080 4080 5080 6080 7080 8080
250 kilos 13 26 28 43 62 73 92 105
500 kilos 18 21 28 43 62 88 115 158
1000 kilos 26 31 42 72 86 123 173 *
2000kg 44 53 70 88 130 * * *
3000kg 44 53 70 108 * * * *

Pórtico de portal tipo DSPG-H de 500 kg-5000 kg, pórtico portátil de aleación de aluminio, grúas pórtico

Pórtico de portal tipo DSPG-H de 500 kg-5000 kg, pórtico portátil de aleación de aluminio, grúas de pórtico - Dawson Group Ltd. - Fabricante, proveedor y fábrica de China    Pórtico de pórtico tipo DSPG-H de 500 kg-5000 kg, pórtico portátil de aleación de aluminio, grúas de pórtico - Dawson Group Ltd. - Fabricante, proveedor de China

Parámetros técnicos

WLL (kg) Tamaño del marco E DE máx. G Peso
kg		 Diámetro de la rueda
milímetros
Incremento de altura Altura hasta la parte superior de la viga
milímetros		 Ancho
milímetros
500 S 5×150 2523 1212 71 160
M 5×150 3019 1429 77 160
I 5×200 3347 1726 89 200
T 6×200 4247 2011 91 200
TC4 6×200 4695 2234 97 200
TC3 6×200 5195 2557 103 200
TC2 8×200 5696 2733 106 200
TC1 9×200 5997 2733 111 200
1000 S 5×150 2523 1212 71 160
M 5×150 3019 1429 77 160
I 5×200 3347 1726 89 200
T 6×200 4247 2011 91 200
TC4 6×200 4695 2234 97 200
TC3 6×200 5195 2557 103 200
TC2 8×200 5696 2733 106 200
TC1 9×200 5997 2733 111 200
2000 S 5×150 2523 1212 78 160
M 5×150 3019 1429 85 160
I 5×200 3347 1726 99 200
T 6×200 4247 2011 102 200
TC4 6×200 4695 2234 109 200
TC3 6×200 5195 2557 117 200
TC2 8×200 5696 2733 124 200
TC1 9×200 5997 2733 126 200
3000 S 5×150 2578 1212 99 200
M 5×150 3074 1429 102 200
I 5×200 3347 1726 107 200
T 6×200 4247 2011 110 200
TC4 6×200 4695 2234 119 200
TC3 6×200 5195 2557 127 200
TC2 8×200 5696 2733 135 200
TC1 5×200 3440 1736 112 200
5000 M 6×200 4335 2021 130 200
I 6×200 4786 2234 138 200
T 6×200 5286 2557 146 200

Especificación de longitud de viga y peso muerto.

Longitud de viga estándar A(mm) (alcance operativo claro C=A-920 mm)
A 2500 3000 4000 5000 6000 7000 8000 9000
C 1580 2080 3080 4080 5080 6080 7080 8080
500 kilos 9 11 23 28 71 83 89 141
1000 kilos 14 17 47 59 94 110 157 *
2000kg 28 33 63 78 118 * * *
3000kg 39 47 63 98 * * * *
