Grilletes de anclaje, pasador con collar roscado, acero de aleación forjado, alta resistencia a la tracción, cumple con las especificaciones federales de EE. UU.DG209
Acabado: Los grilletes de anclaje se suministran con acabado galvanizado en caliente o del mismo color.
Límite de carga de trabajo: se muestra permanentemente en cada grillete de anclaje.
Material del grillete: Acero de alta resistencia forjado, templado y revenido.
Tamaño del grillete: Capacidades de 1/3 a 120 toneladas métricas. Hay disponibles grilletes de 85 y 120 toneladas.
Clasificación de fatiga
| ARTÍCULO NO | Medida nominal | Límite de carga de trabajo | Dimensiones (mm) | Peso cada uno |
| (en.) | (montones) | A | B | C | D | E | F | G | H | I | M | N | (kg) |
| DG-AS0632 | 3/16 | 1/3 | 9.65 | 6.35 | 22.4 | 4.85 | 15.2 | 14.2 | 24.9 | 37.3 | 4.06 | 28.4 | 4.85 | 0.03 |
| DG-AS0832 | 1/4 | 1/2 | 11.9 | 7.85 | 28.7 | 6.35 | 19.8 | 15.5 | 32.5 | 46.7 | 4.85 | 35.1 | 6.35 | 0.05 |
| DG-AS1032 | 5/16 | 3/4 | 13.5 | 9.65 | 31.0 | 7.85 | 21.3 | 19.1 | 37.3 | 53.0 | 5.60 | 42.2 | 7.85 | 0.09 |
| DG-AS1232 | 3/8 | 1 | 16.8 | 11.2 | 36.6 | 9.65 | 26.2 | 23.1 | 45.2 | 63.0 | 6.35 | 51.5 | 9.65 | 0.14 |
| DG-AS1432 | 7/16 | 1-1/2 | 19.1 | 12.7 | 42.9 | 11.2 | 29.5 | 26.9 | 51.5 | 74.0 | 7.85 | 60.5 | 11.2 | 0.17 |
| DG-AS1632 | 1/2 | 2 | 20.6 | 16.0 | 47.8 | 12.7 | 33.3 | 30.2 | 58.5 | 83.5 | 9.65 | 68.5 | 12.7 | 0.33 |
| DG-AS2032 | 5/8 | 3-1/4 | 26.9 | 19.1 | 60.5 | 16.0 | 42.9 | 38.1 | 74.5 | 106 | 11.2 | 85.0 | 17.5 | 0.62 |
| DG-AS2432 | 3/4 | 4-3/4 | 31.8 | 22.4 | 71.5 | 19.1 | 51.0 | 46.0 | 89.0 | 126 | 12.7 | 101 | 20.6 | 1.07 |
| DG-AS2832 | 7/8 | 6-1/2 | 36.6 | 25.4 | 84.0 | 22.4 | 58.0 | 53.0 | 102 | 148 | 12.7 | 114 | 24.6 | 1.64 |
| DG-AS3232 | 1 | 8-1/2 | 42.9 | 28.7 | 95.5 | 25.4 | 68.5 | 60.5 | 119 | 167 | 14.2 | 129 | 26.9 | 2.28 |
| DG-AS3632 | 1-1/8 | 9-1/2 | 46.0 | 31.8 | 108 | 29.5 | 74.0 | 68.5 | 131 | 190 | 16.0 | 142 | 31.8 | 3.36 |
| DG-AS4032 | 1-1/4 | 12 | 51.5 | 35.1 | 119 | 32.8 | 92.5 | 76.0 | 146 | 210 | 17.5 | 156 | 35.1 | 4.31 |
| DG-AS4432 | 1-3/8 | 13-1/2 | 57.0 | 38.1 | 133 | 36.1 | 92.0 | 84.0 | 162 | 233 | 19.1 | 174 | 38.1 | 6.14 |
| DG-AS4832 | 1-1/2 | 17 | 60.5 | 41.4 | 146 | 39.1 | 98.5 | 92.0 | 175 | 254 | 20.6 | 187 | 41.1 | 7.80 |
| DG-AS5632 | 1-3/4 | 25 | 73.0 | 51.0 | 178 | 46.7 | 127 | 106 | 225 | 313 | 25.4 | 231 | 57.0 | 12.6 |
| DG-AS6432 | 2 | 35 | 82.5 | 57.0 | 197 | 53.0 | 146 | 122 | 253 | 348 | 31.0 | 263 | 61.0 | 20.4 |
| DG-AS8032 | 2-1/2 | 55 | 105 | 70.0 | 267 | 69.0 | 184 | 145 | 327 | 453 | 35.1 | 330 | 79.5 | 38.9 |
Bienvenido a comprar el precio más nuevo y competitivo. DAWSON Grillete de anclaje con pasador de tornillo de aleación forjada de nuestra fábrica.Somos uno de los principales fabricantes y proveedores de China y le ofrecemos el servicio mayorista y el servicio OEM con descuento.Con la certificación CE, nuestros productos fabricados en China en stock son de alta calidad y bajo precio.No dude en obtener nuestra muestra gratuita.
Los grilletes de anclaje con pasador roscado cumplen con los requisitos de rendimiento de la especificación federal RR-C-271G tipo IVA, EN 13889:2003+A1:2008, Grado A, Clase 2, excepto aquellas disposiciones requeridas al contratista.
* La carga de prueba máxima es 2,2 veces la carga límite de trabajo.
* La resistencia máxima mínima es 6 veces el límite de carga de trabajo.
Forjado de alta resistencia a la tracción que se utiliza principalmente para conectar puntos de elevación o conectar pesca o como grillete de recuperación principal para todo terreno.Otras aplicaciones están bien cuando se utilizan grilletes comerciales para la industria ligera.

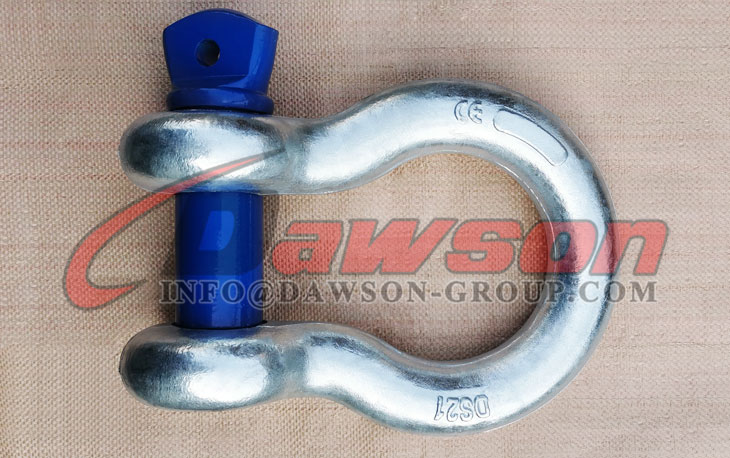

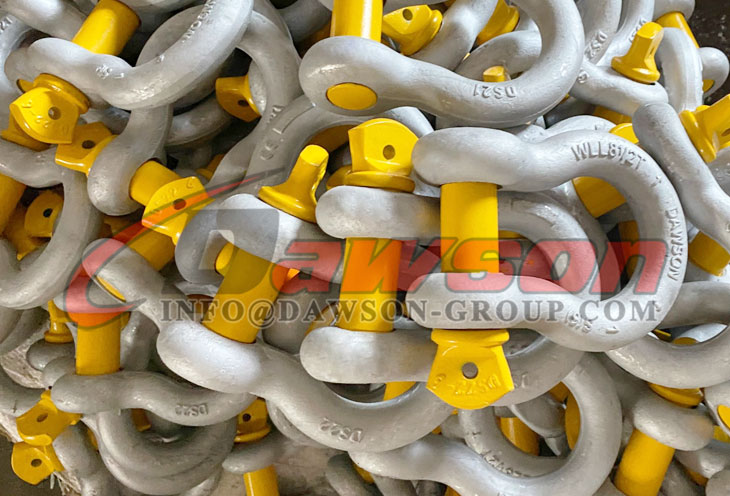

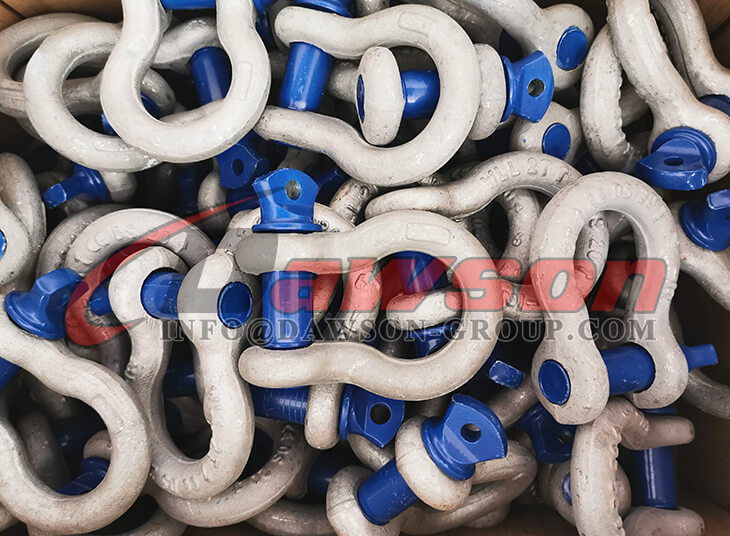

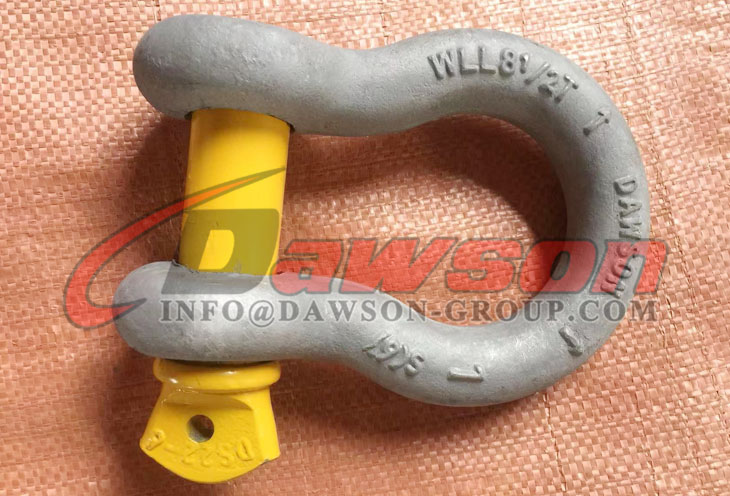

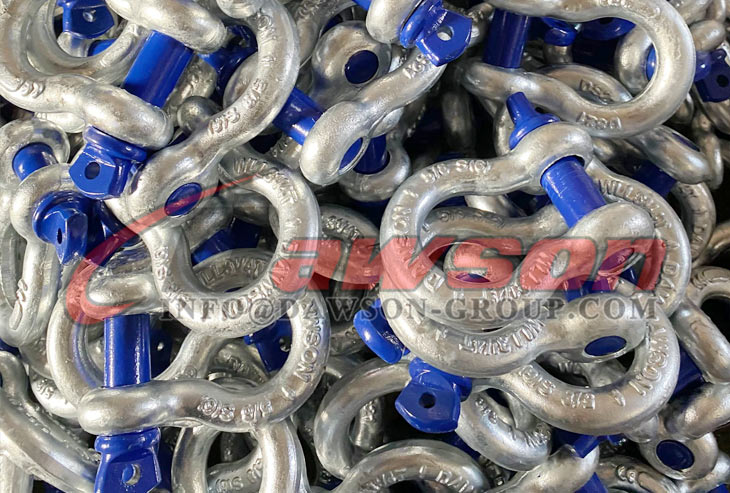

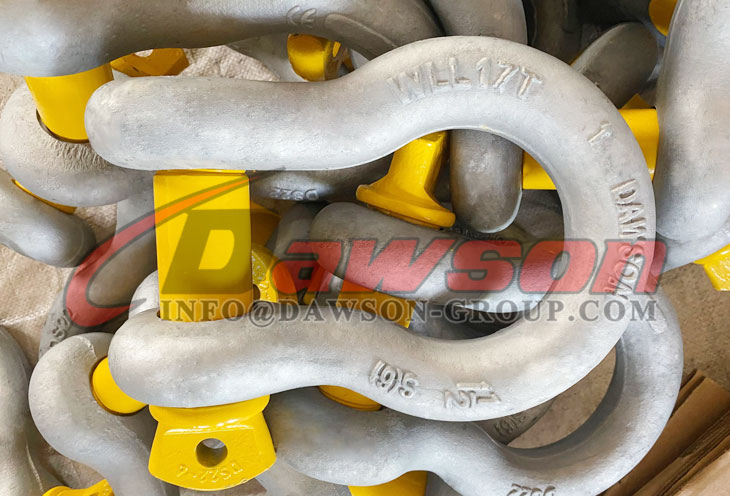

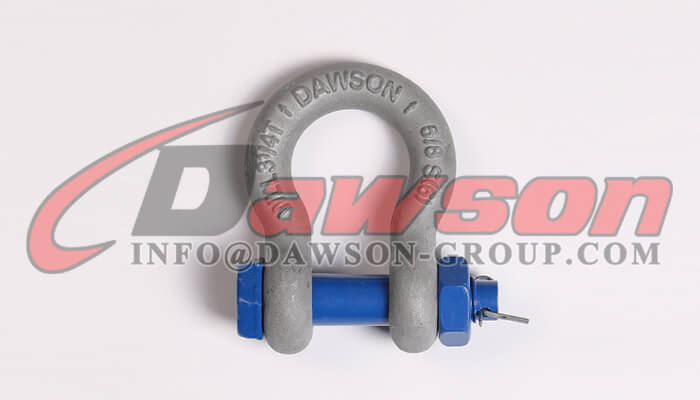

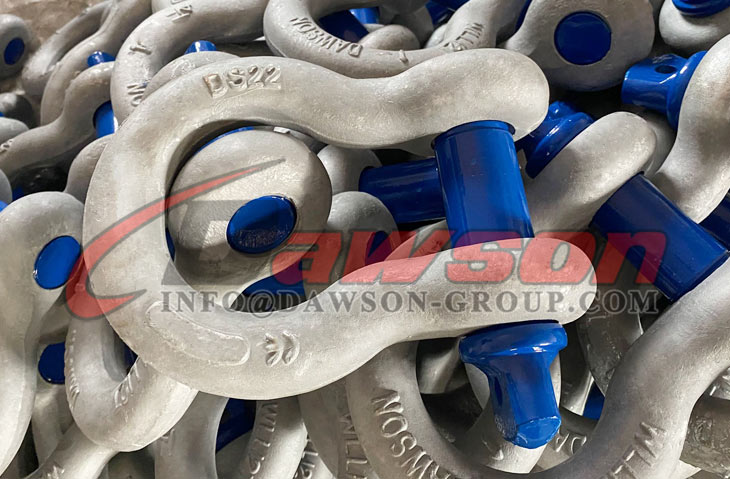

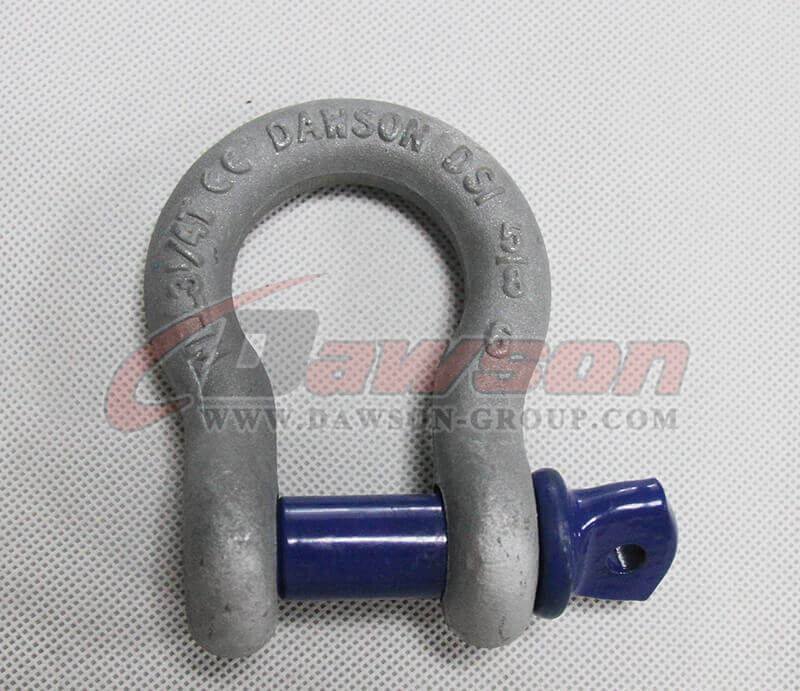

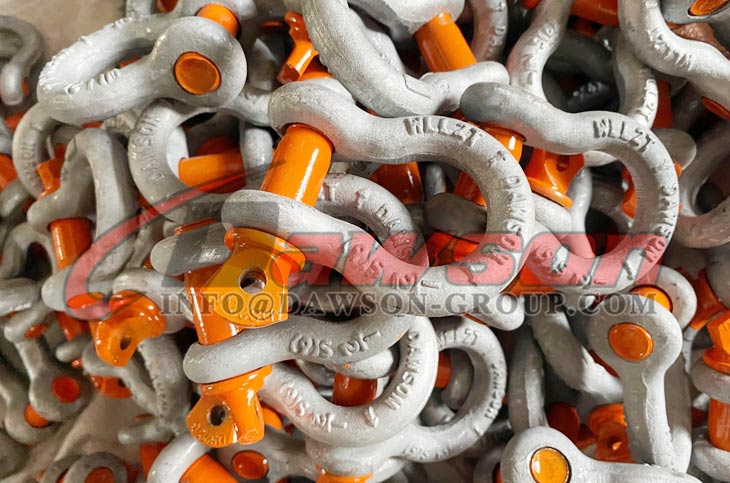

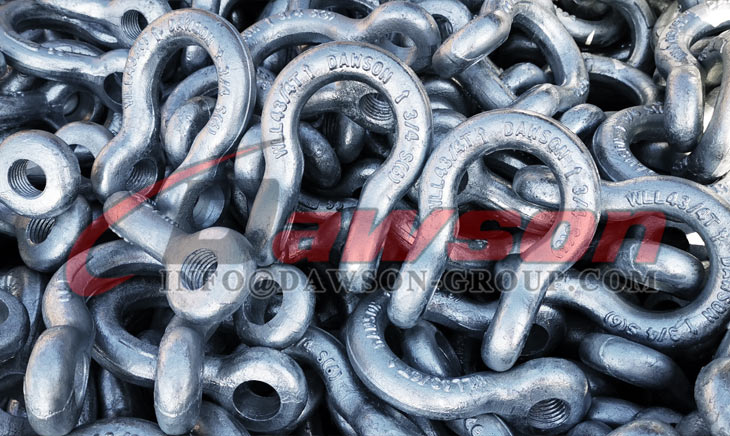

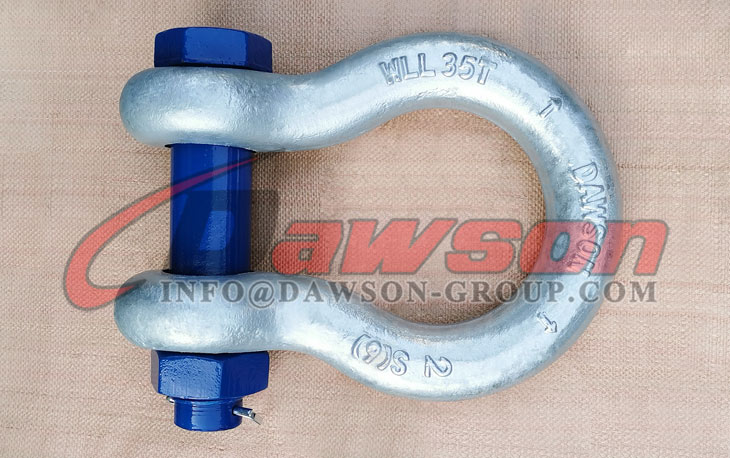

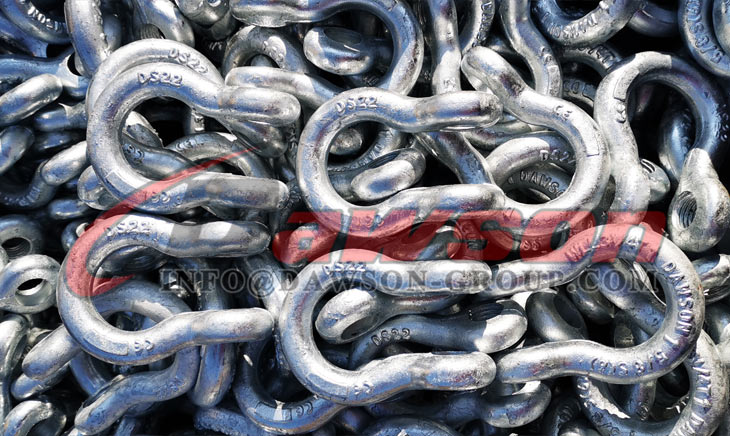

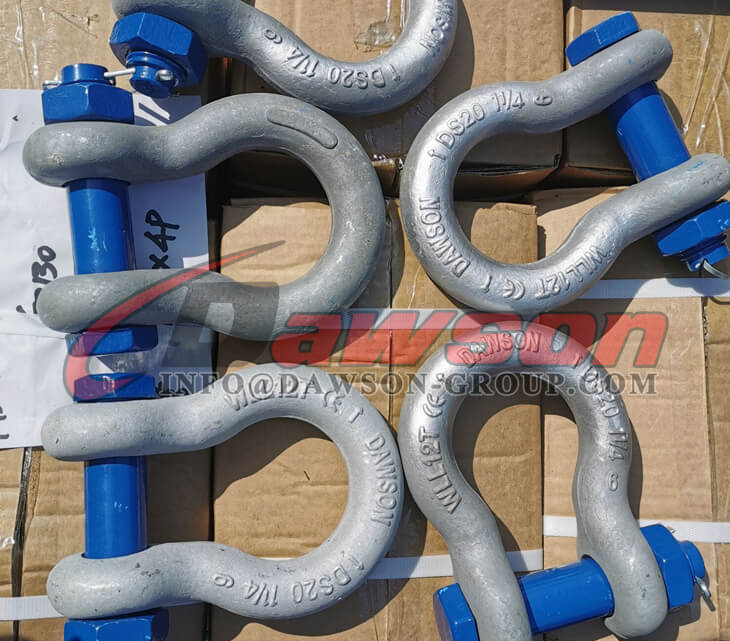

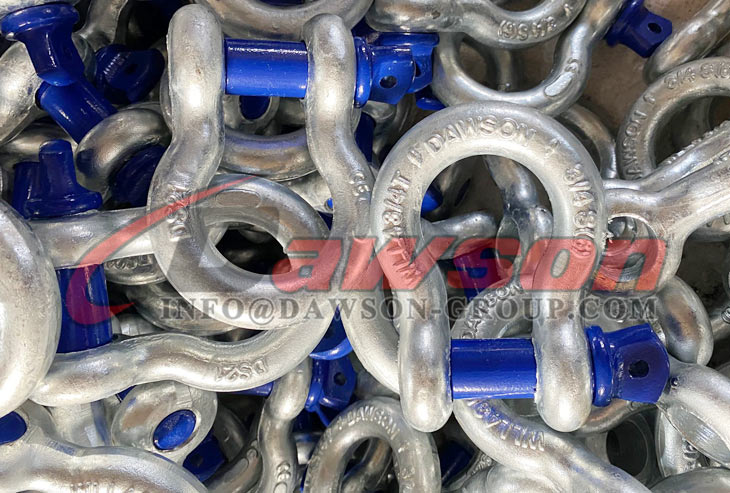

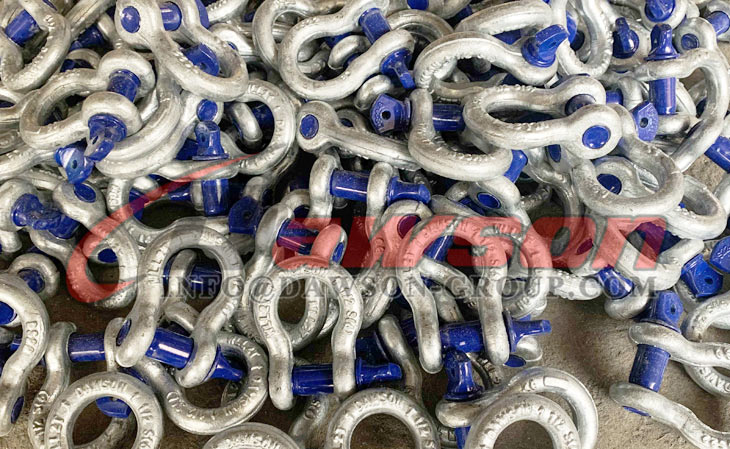

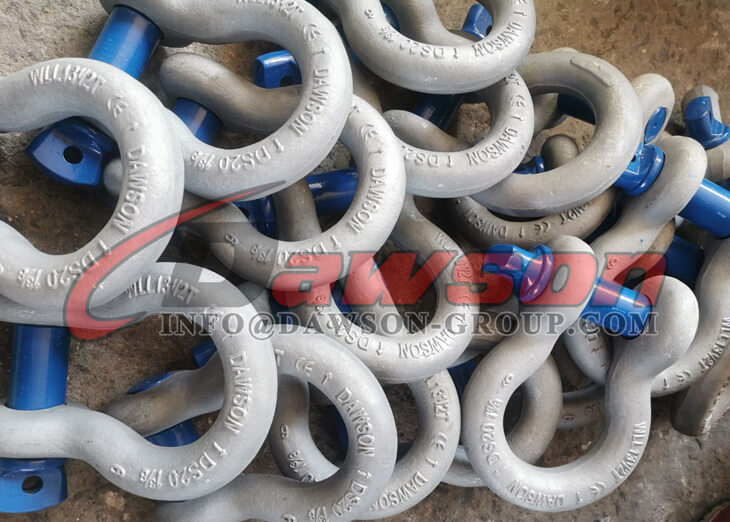

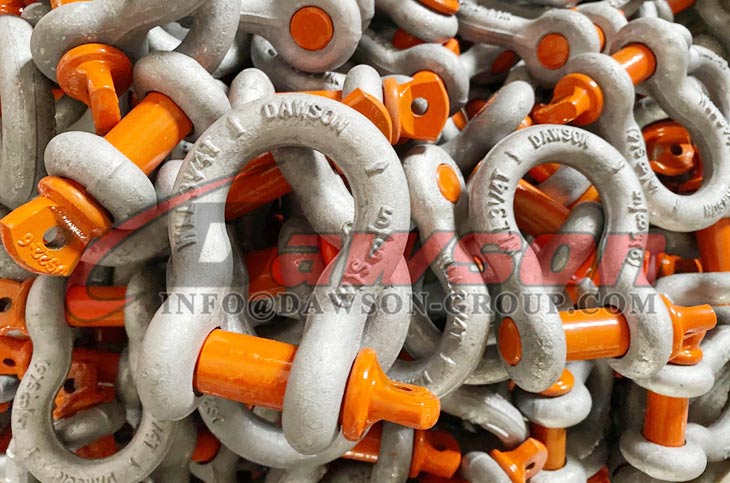

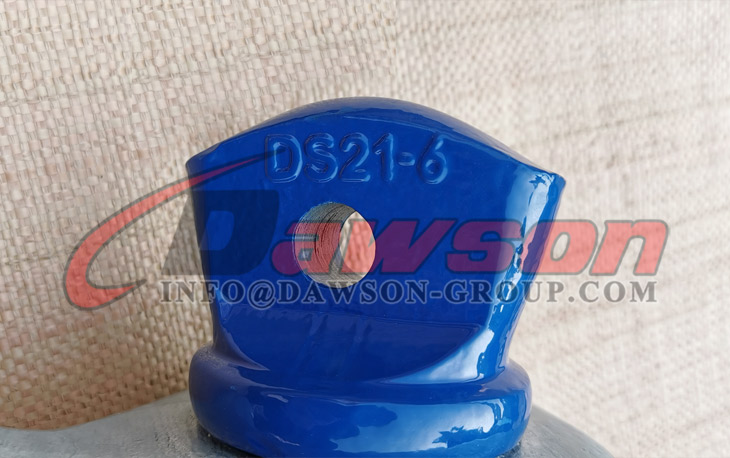

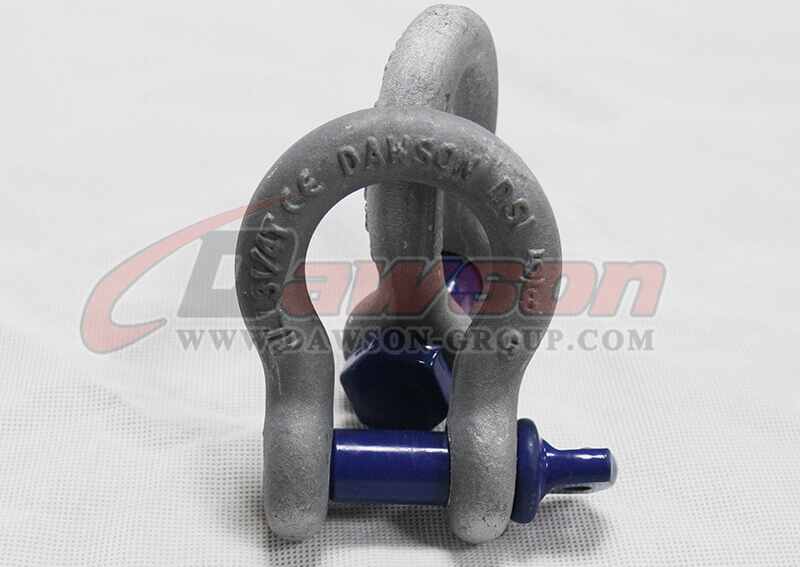

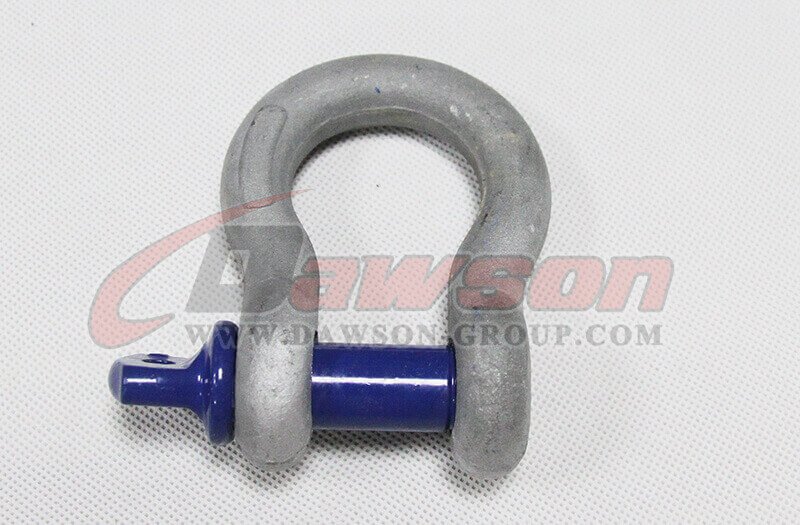

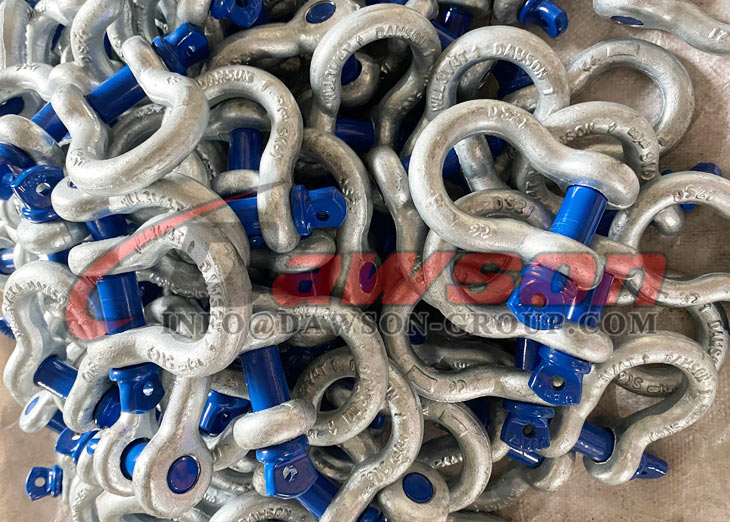

Productos mostrar:
Para más información, por favor Contáctenos.Correo electrónico:info@dawson-group.com
Etiquetas calientes: grillete de ancla a granel, Grillete de anclaje con pasador de tornillo s6 de bajo precio, Grillete de anclaje de alta calidad con pasador roscado., Al por mayor grillete de anclaje de aleación forjada s6, Gran oferta, compra con descuento, grillete de anclaje s6 de acero de aleación, grillete de anclaje de alta resistencia personalizado, Grillete de ancla comercial de precio barato, Proveedor de China del grillete del arco, Fabricante chino de grillete de arco forjado, grillete de tuerca fija marcas dawson, Grillete de anclaje con pasador de tornillo Fábrica de China, Grillete de ancla de aleación forjada exportador de China, Grillete de anclaje con pasador de tornillo en stock, Muestra gratuita de grillete de anclaje de aleación forjada, OEM del grillete del ancla del perno del tornillo

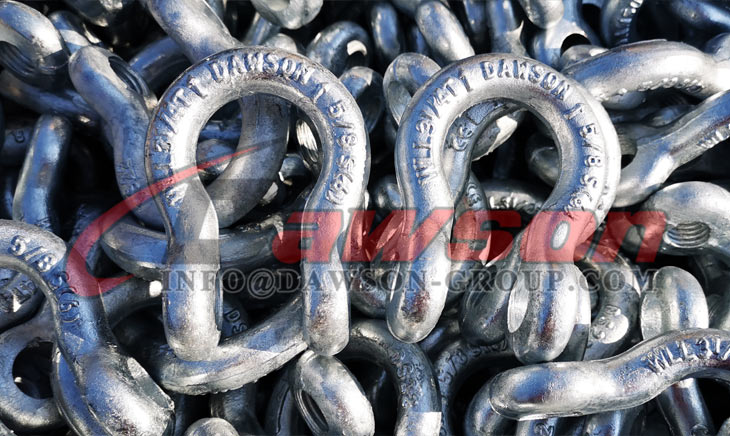

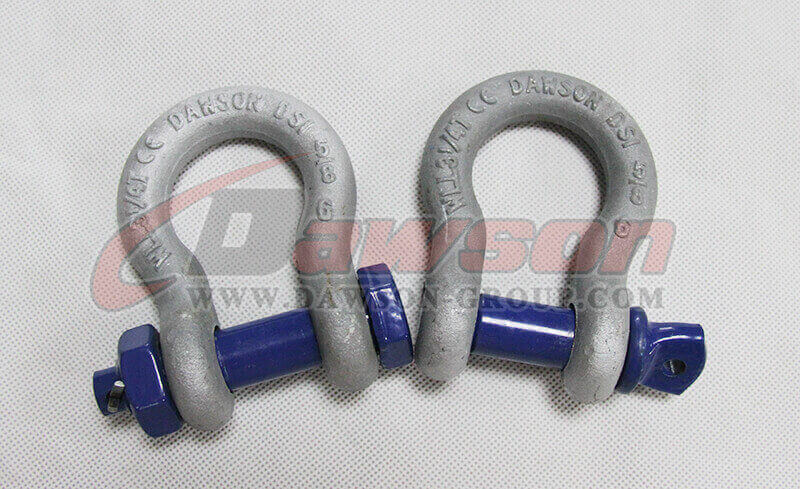

Otros productos relacionados:

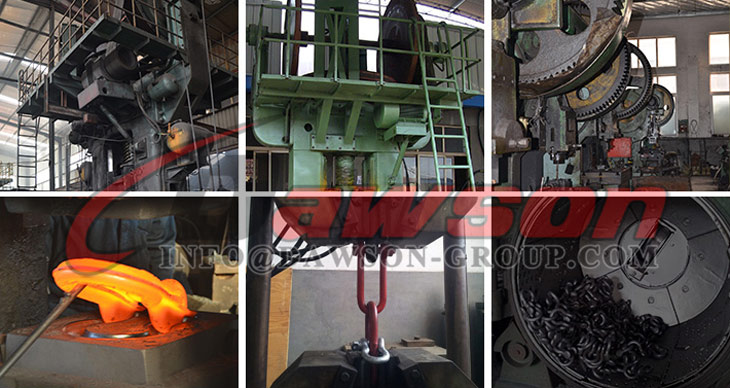

Equipo de producción:
Sistema de Gestión de Calidad Dawson:

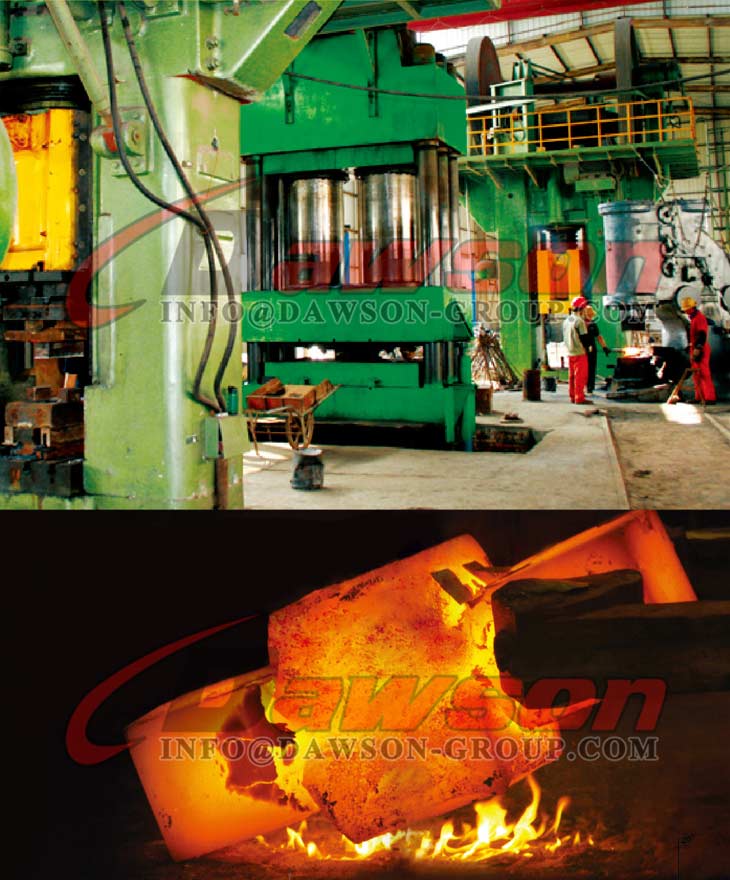

Forja Dawson:

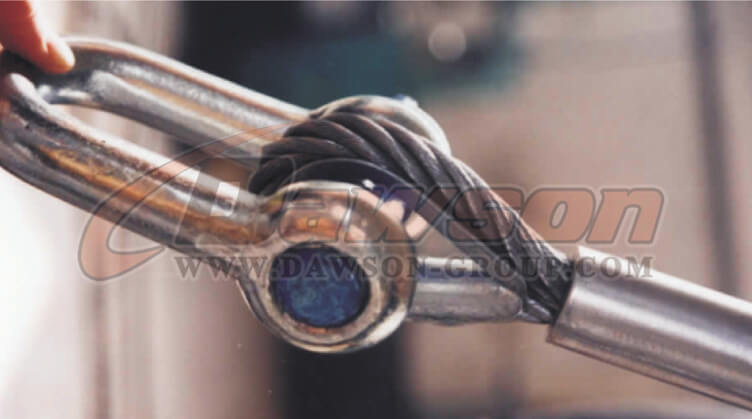

Aplicación de grilletes:

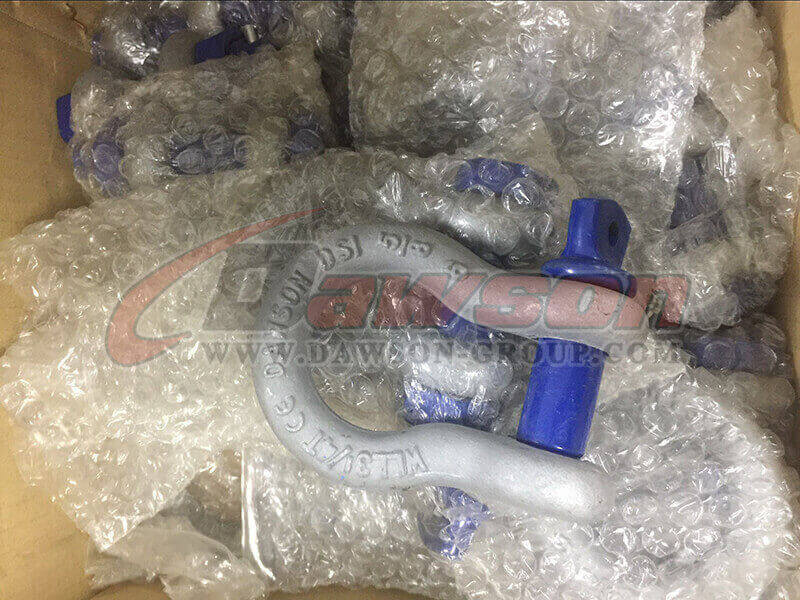

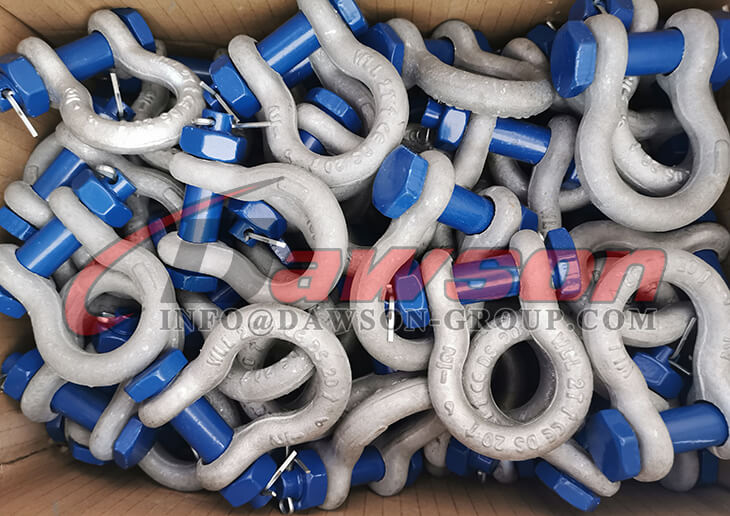

Fábrica y embalaje Mostrar:
