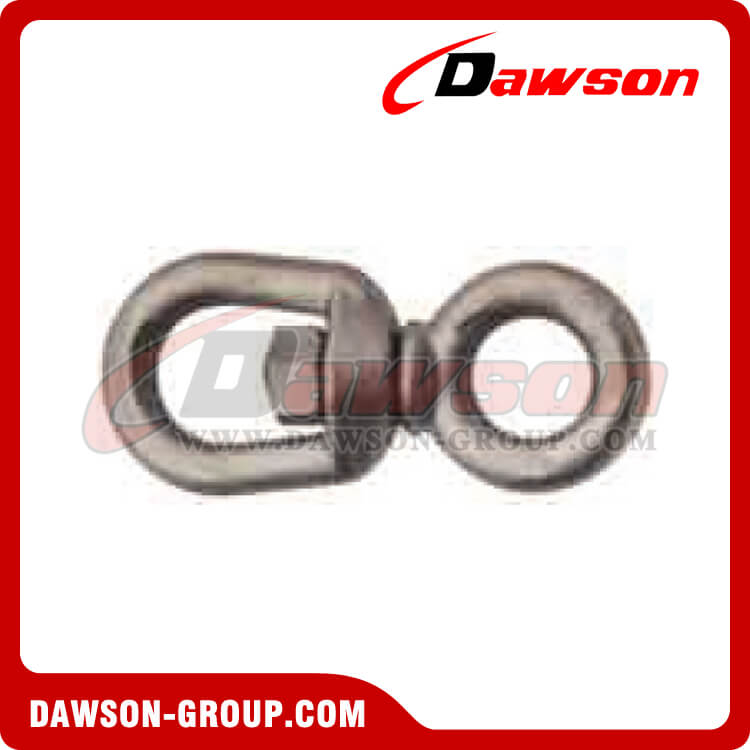

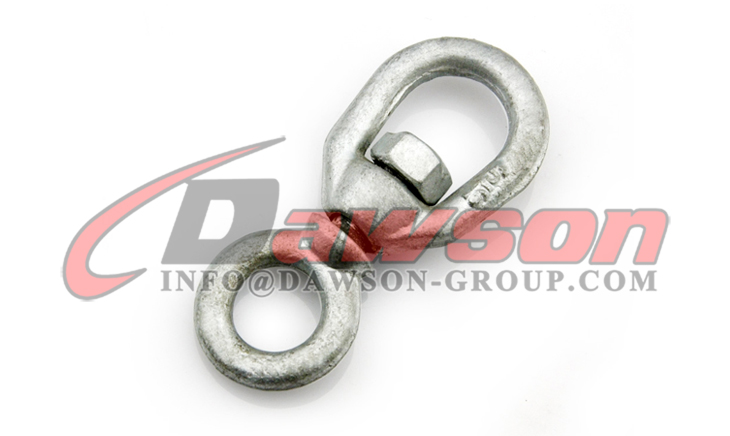

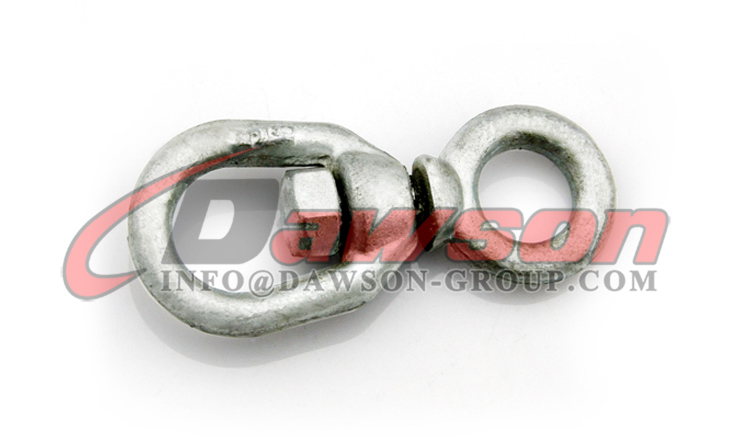

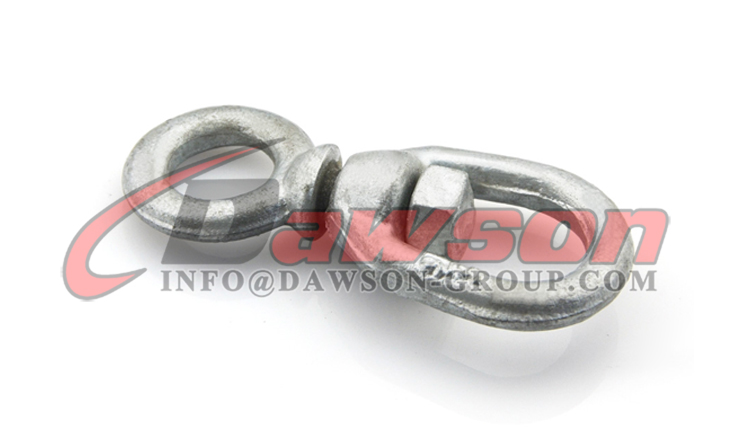

Eslabón giratorio de cadena de acero al carbono galvanizado G401

Giratorio de cadena forjada

Acero al carbono forjado

Templado y revenido

Ultimate es 5 veces el límite de carga de trabajo

No para levantar.

Galvanizado en caliente o galvanizado eléctrico

Los productos Dawson cumplen o superan todos los requisitos de ASME B30.26, incluidos los requisitos de identificación, ductilidad, factor de diseño, carga de prueba y temperatura.Es importante destacar que los productos Dawson cumplen con otros requisitos de rendimiento críticos, incluida la vida útil a la fatiga, las propiedades de impacto y la trazabilidad del material, que no se abordan en ASME B30.26.

Cumple con los requisitos de desempeño de la Especificación Federal RR-C-271F, Tipo VII, Clase 1, excepto aquellas disposiciones requeridas por el contratista.

Número de pieza	Tamaño	WLL	Peso	Dimensions  (en.)
	(en.)	(libras)	(libras)	A	B	C	D	E	G	J	M	R	U	V
DS-401-C45-1/4	1/4	850	0.13	1.25	0.69	0.75	0.62	1.12	0.25	0.69	0.31	2.25	1.69	1.25
DS-401-C45-5/16	5/16	1250	0.25	1.63	0.81	1	0.75	1.38	0.31	0.81	0.38	2.72	2.06	1.47
DS-401-C45-3/8	3/8	2250	0.54	2	0.94	1.25	1	1.75	0.38	1	0.5	3.44	2.5	1.88
DS-401-C45-1/2	1/2	3600	1.12	2.5	1.31	1.5	1.25	2.25	0.5	1.31	0.63	4.25	3.19	2.44
DS-401-C45-5/8	5/8	5200	2.09	3	1.56	1.75	1.5	2.75	0.62	1.5	0.75	5.13	3.88	2.94
DS-401-C45-3/4	3/4	7200	3.09	3.5	1.75	2	1.75	3.25	0.75	1.88	0.88	5.78	4.94	3.46
