Introducción
Diseño compacto, altura reducida para un uso más amplio
Mecanizado de engranajes de alta precisión con mayor resistencia y mejor tenacidad.
Rodamiento sellado de alta precisión con fuerza manual más ligera y mayor eficiencia mecánica
Tapa de engranaje resistente a impactos, mejorando la resistencia y dureza.
Sistema de frenos de doble trinquete: trinquete reforzado, disco de trinquete y disco de freno
Guías de cadena de carga de mecanizado CNC de alta precisión doble
La cubierta antipolvo del sistema de frenos puede prevenir eficazmente la intrusión de lluvia y mortero
Ranura de la rueda de la cadena manual optimizada por ingeniería y borde rizado exclusivo para la cubierta de la mano, lo que evita que la cadena manual se acumule en operaciones rápidas.

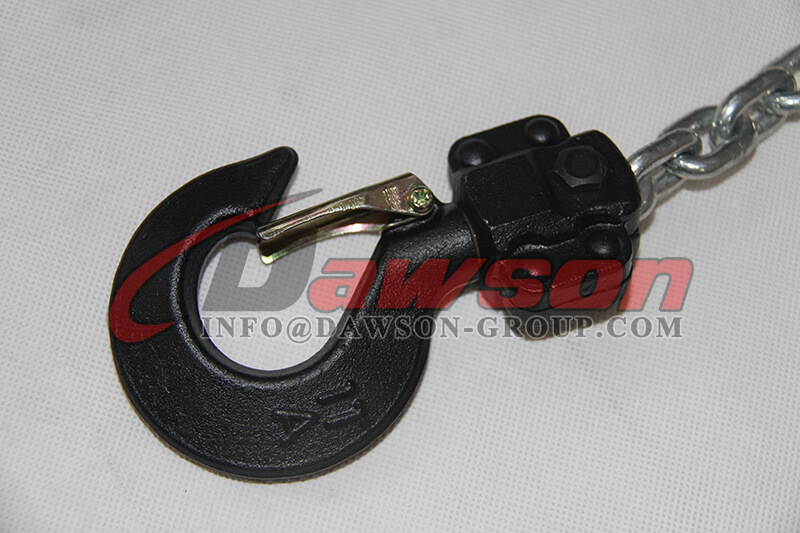

Gancho de forja de acero de aleación de alta calidad.
Cadena de carga T80 con alta precisión, alta resistencia y resistencia de cadena de hasta 1000 N/m2.
Conexión final de cadena de alta resistencia, con factor de seguridad 2,5 veces mayor
Súper robusto, muy superior a 1500 ciclos Prueba de resistencia EN 13157
| Modelo | Capacidad
(t) | Estándar elevar
(metro) | Prueba de carrera
(t) | Esfuerzo necesario para levantar la carga máxima (N) | No. de caídas de cadena de carga | cadena de carga
diámetro (mm) | Dimensión (mm) | Peso neto / kg) |
| A | B | D | H |
| DSVS-A-0.5T | 0.5 | 2.5 | 0.75 | 300 | 1 | 6 | 137 | 137.5 | 35 | 270 | 8.4 |
| DSVS-A-1T | 1 | 2.5 | 1.5 | 330 | 1 | 6 | 162 | 146.5 | 35.5 | 317 | 11 |
| DSVS-A-1.5T | 1.5 | 2.5 | 2.25 | 360 | 1 | 8 | 183 | 170 | 45 | 399 | 16.2 |
| DSVS-A-2T | 2 | 3 | 3 | 365 | 1 | 8 | 194 | 170 | 42.5 | 414 | 18.5 |
| DSVS-A-3T | 3 | 3 | 4.5 | 385 | 2 | 8 | 220 | 170 | 50 | 465 | 25.6 |
| DSVS-A-5T | 5 | 3 | 7.5 | 435 | 2 | 10 | 288 | 191 | 64 | 618 | 42.8 |
| DSVS-A-10T | 10 | 3 | 15 | 435 | 4 | 10 | 384 | 195 | 85 | 798 | 79.5 |
| DSVS-A-20T | 20 | 3 | 30 | 435*2 | 8 | 10 | 625 | 209 | 110 | 890 | 193 |
| DSVS-A-30T | 30 | 3 | 45 | 435*2 | 12 | 10 | 691 | 312 | 110 | 1380 | 220 |
| DSVS-A-50T | 50 | 3 | 75 | 435*2 | 22 | 10 | 958 | 496 | 170 | 2578 | 1092
|
Configuración estándar:
Cadena de carga T(80)
Cadena de carga templada negra
Cadena de mano chapada en zinc.
Pestillo de seguridad de estampado
Buje de bajo mantenimiento y baja fricción | Configuración opcional:

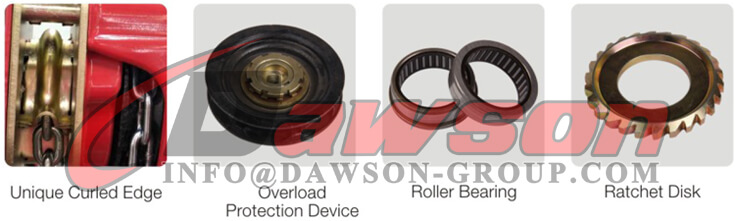

Protección contra sobrecarga (OLP)
Cadena de carga galvanizada
V(100) Cadena de carga
Cojinete de empuje en el gancho inferior
Pestillo de seguridad de estampado grueso
Rodamientos de rodillos enjaulados de alta precisión
|
Polipasto de cadena Es una maquinaria de elevación manual ampliamente utilizada que es fácil de usar y transportar.Se puede utilizar en fábricas, minas, agricultura, electricidad, obras de construcción, muelles y muelles.Y también se puede utilizar en la instalación de maquinaria, elevación, carga y descarga en el almacén, especialmente adecuado para ser utilizado al aire libre y en lugares sin fuente de energía.

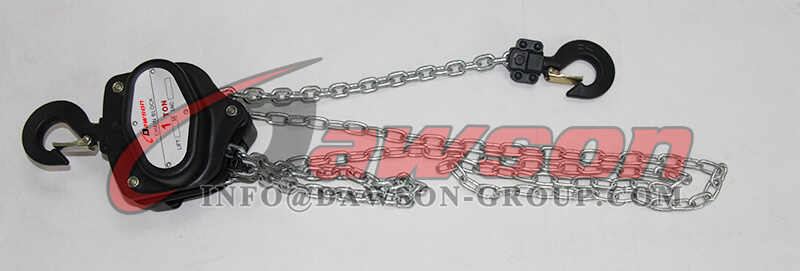

Bienvenido a comprar el precio más nuevo y competitivo. DAWSON Bloque de cadena DSVS-A de nuestra fábrica.Somos uno de los principales fabricantes y proveedores de China y le ofrecemos el servicio mayorista y el servicio OEM con descuento.Con la certificación CE, nuestros productos fabricados en China en stock son de alta calidad y bajo precio.No dude en obtener nuestra muestra gratuita.
Para más información, por favor Contáctenos.Correo electrónico:info@dawson-group.com Etiquetas calientes: polipasto de cadena a granel de 30000 kg, Bloque de cadena de 20000kg de bajo precio, polipasto de cadena de 1 tonelada de alta calidad, Al por mayor bloque de cadena de 1000 kg, comprar bloques de cadena de alta resistencia de 50t con descuento, Gran oferta de polipasto de cadena de elevación de 50000kg a la venta, bloque de cadena personalizado de 1,5 toneladas, Polipasto manual de 1500kg a precio económico, equipo de elevación 2t proveedor de China, Polipasto de cadena de elevación 2000kg fabricante de China, polipasto de cadena 3000kg fábrica de China, polipasto de cadena exportador de China de 3 toneladas, polipasto de cadena 5t en stock, polipasto de cadena 5000kg muestra gratis, polipasto de cadena 20t marcas dawson, polipasto de cadena 30ton OEM Productos Detalles mostrar:

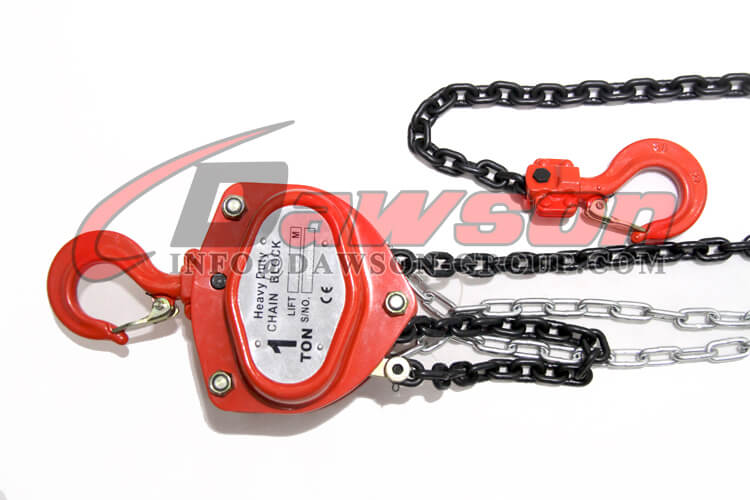

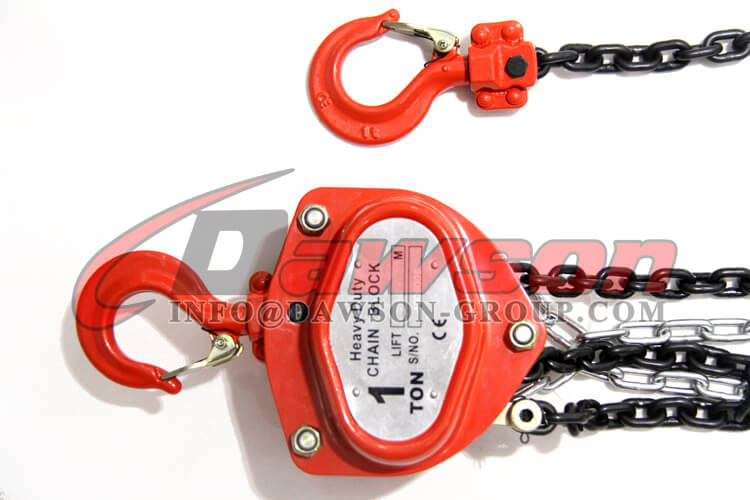

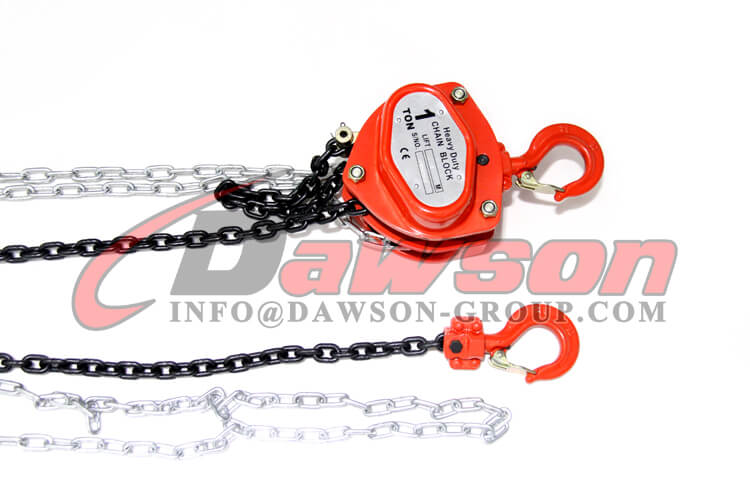

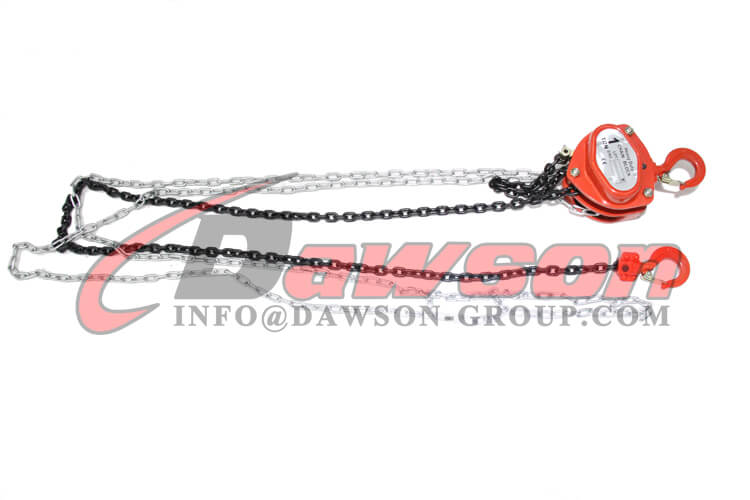

DAWSON Los polipastos manuales de cadena se conocen comúnmente como polipastos de cadena y están diseñados para operaciones de elevación y manipulación de materiales de alta resistencia.Los polines de cadena suben y bajan cargas tirando de la cadena manual.Los bloques de cadena pueden tener configuraciones de caída simple o doble dependiendo de la capacidad del bloque.
INSPECCIÓN ANTES DEL USO

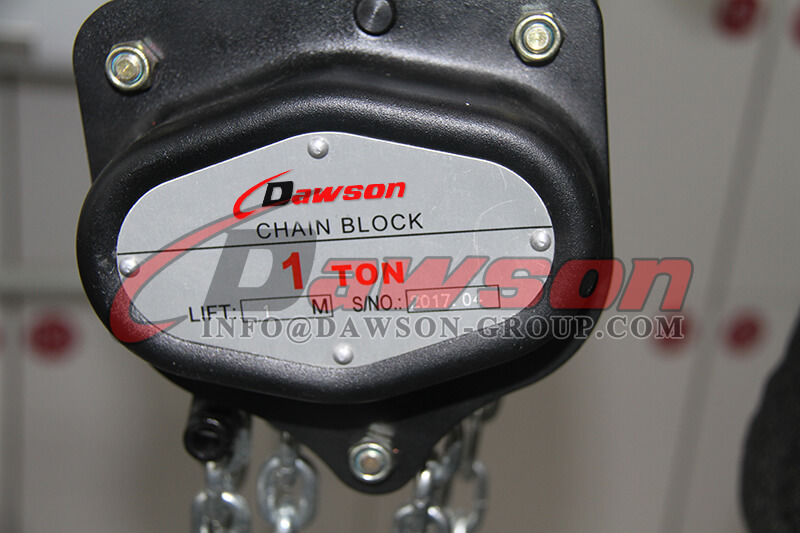

Asegúrese de que la placa de identificación del polipasto y el WLL sean claramente visibles y legibles.
La inspección previa al uso de un polipasto debe incluir lo siguiente:
cadena de carga
1.Inspeccione la cadena en busca de desgaste.
2.Inspeccione la cadena en busca de hendiduras, mellas, quemaduras por arco, eslabones torcidos y doblados y corrosión.
3. Inspeccione el enhebrado correcto en unidades de enhebrado múltiple (3 y 5 toneladas).
Ruedas elevadoras y ruedas de polea
1.Inspeccione la rueda elevadora en busca de materiales extraños, desgaste y corrosión.
2.Inspeccione los pasadores sin salida en busca de desgaste, tensión y corrosión.
Manos
1.Inspeccione los ganchos en busca de signos de apertura, agrietamiento, flexión, quemaduras por arco y corrosión.
2.Los ganchos deben girar libremente.
3.Inspeccione los pestillos de seguridad para comprobar su estado y funcionamiento.
4.Mida las gargantas de los ganchos para conocer las aberturas de servicio permitidas.
cadena de mano
1.Inspeccione la cadena en busca de desgaste.
2.Inspeccione la cadena en busca de eslabones torcidos o rayados y corrosión.
3.Inspeccione el eslabón de conexión en busca de señales de apertura.
Misceláneas
1.Inspeccione el marco y las cubiertas en busca de distorsiones, grietas, hendiduras, corrosión y otros daños.
2.Inspeccione los soportes (de 3 y 5 toneladas) en busca de grietas, hendiduras, corrosión y otros daños.
3.Inspeccione la unidad para verificar que la identidad WLL sea clara.
CUIDADO EN USO
1.La cadena de carga siempre debe engranar correctamente con la polea de carga.Con bloques de cadena de caída múltiple, pueden surgir torceduras al girar el gancho inferior a través de la cadena de carga.
2. Lubrique regularmente toda la longitud de la cadena de carga con aceite para máquinas o engranajes, pero tenga cuidado de no lubricar demasiado, ya que el aceite o la grasa de los discos de freno pueden provocar un mal funcionamiento del freno y un deslizamiento.
3.Confirme que el freno esté funcionando correctamente levantando la carga 100 mm y verifique el freno al bajar la carga.
4. No se recomienda tirar de la cadena manual de forma no vertical (tirando hacia los lados) en nuestros polipastos de cadena.
5.La cadena manual está equipada con un eslabón de seguridad.Cuando el enlace de seguridad se abra o se deforme, deténgase de inmediato e inspeccione la causa.
6.Confirme que la viga o estructura del monorraíl que soporta el polipasto tenga la resistencia suficiente para soportar la carga que se va a levantar.
7.Nunca levante cargas que excedan la capacidad máxima de carga del polipasto.
8.Nunca camine ni trabaje bajo una carga elevada y nunca levante, apoye o transporte personas.
9.Utilice polipastos de cadena únicamente manualmente.
10. No permita que más de un operador tire de la cadena manual a la vez.
11.Levante las cargas correctamente con eslingas y accesorios adecuados.Nunca levante con la punta del gancho y nunca utilice la cadena de carga como eslinga enganchándola hacia atrás.
12. No se recomienda levantar una carga con dos polines de cadena.Si la operación es inevitable, levante la carga con sumo cuidado, manteniendo la carga equilibrada.
13.Nunca extienda demasiado la cadena de carga.Cuando se opera más allá del rango de elevación, se impondrá una carga excesiva al polipasto de cadena que puede causar daños.
14. Los polipastos de cadena están diseñados para levantar cargas verticalmente y no deben usarse para levantamientos horizontales o en ángulo.
15.Las temperaturas extremas reducirán la durabilidad del polipasto.Las cargas se deben subir o bajar muy lenta y cuidadosamente en temperaturas extremas.
16.Nunca deje una carga colgando del polipasto.
17.Nunca utilice la cadena o el gancho como base para soldar.
Freno sin amianto, que mantiene la carga a cualquier altura deseada.
- Construcción robusta totalmente de acero.
- Los ganchos superior e inferior están equipados de serie con pestillos de seguridad.
- Todos los componentes giratorios están montados sobre rodamientos de bolas o rodillos para reducir la fricción y aumentar la eficiencia.
